TT45 PRO

Hiệu quả Cách mạng

Đỉnh cao của kỹ thuật khí động học Đức. Với công nghệ thông gió thụ động mang tính cách mạng, TT45 mang lại mức tiết kiệm năng lượng tới 60% và vận hành êm nhất thế giới chỉ ở mức 51 dBA.

Đường kính Buồng bay

4.5 m (14'9")

Tốc độ Tối đa

320 km/h

Công suất

1,260 kW

Mức ồn

51 dBA

Tính năng Chính

Êm nhất thế giới ở mức 51 dBA

Đạt mức tiết kiệm năng lượng tới 60% so với hệ thống đối thủ

Làm mát thông gió thụ động mang tính cách mạng

Luồng khí vận tốc cao đạt 320 km/h cho hiệu suất tinh nhuệ

Chiều cao kính tối đa 16m

Hiệu quả khí động học dẫn đầu ngành (hệ số cản 0.183)

Thông số Kỹ thuật

Chung

Đường kính Buồng bay4.5 m (14'9")

Chiều cao Kính (Mặc định)8 m (26'2")

Chiều cao Kính (Tối đa)16 m (52'5")

Diện tích Buồng bay15.9 sq.m.

Tỷ lệ Khuếch tán2.12

Ứng dụng Lý tưởng

Giải Vô địch Thế giới

Thiết kế các cơ sở tuân thủ FAI có khả năng tổ chức các giải đấu nhảy dù trong nhà chuyên nghiệp.

Huấn luyện Chuyên nghiệp

Cung cấp luồng khí chính xác và điều kiện không nhiễu loạn cho sự tiến bộ của VĐV nhảy dù tinh nhuệ và huấn luyện kỹ thuật.

Huấn luyện Quân sự

Tạo điều kiện mô phỏng rơi tự do an toàn, hiệu quả về chi phí và thực tế cho lính dù và nhân sự quốc phòng.

Giải trí Cao cấp

Điểm đến giải trí cao cấp

Sẵn sàng Bắt đầu Dự án của Bạn?

Hợp tác với đội ngũ kỹ thuật tại Stuttgart của chúng tôi để cấu hình giải pháp hầm gió hiệu suất cao lý tưởng cho các mục tiêu cụ thể của bạn.

Lắp ráp thiết bị(25)

Lắp ráp và lắp đặt thiết bị hầm gió(54)

Xây dựng công trình(18)

Sự bay của con người(86)

VĐV nhảy dù chuyên nghiệp và vận động viên BASE(59)

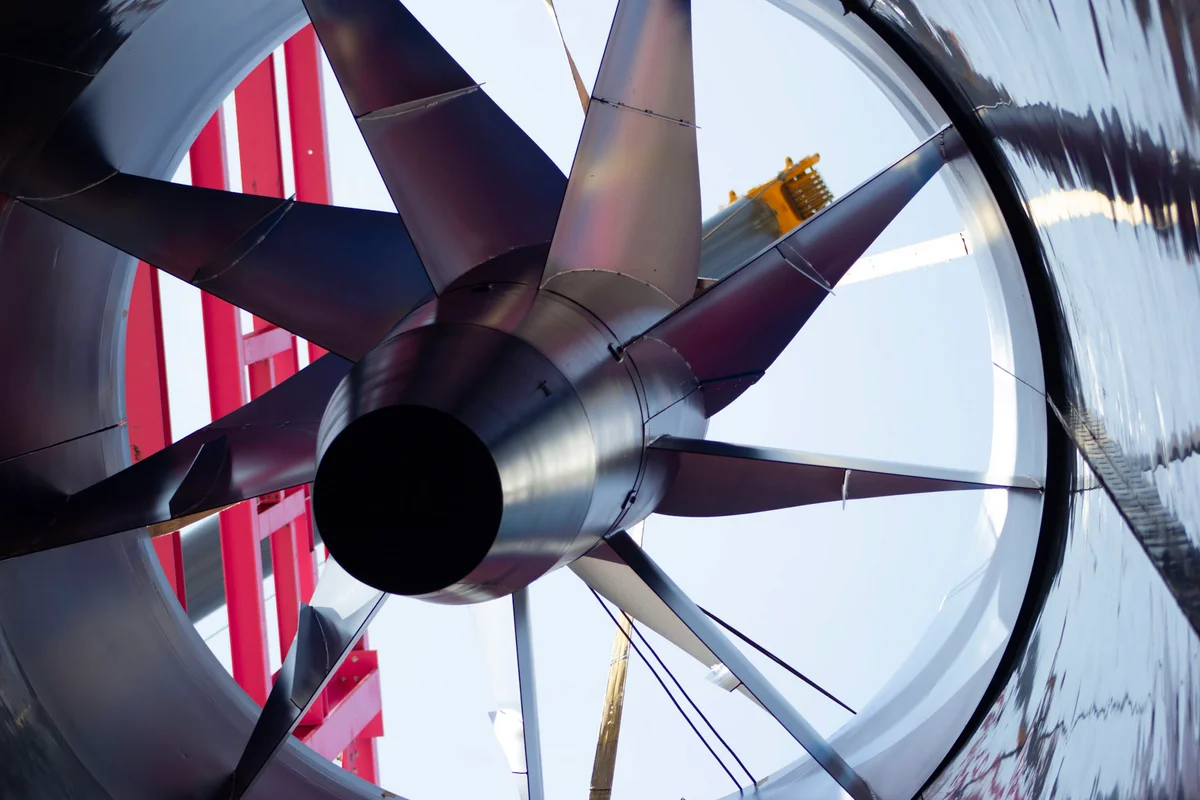

Bức ảnh ghi lại quá trình lắp đặt bộ quạt hướng trục chính cho hầm gió Luxfly tại Luxembourg. Cụm thiết bị có rôto đường kính lớn với các cánh sợi carbon được gắn trên trục thẳng đứng. Một cần cẩu định vị thành phần quạt bên trong ống gió, được bao quanh bởi kết cấu hỗ trợ bằng thép màu đỏ của cơ sở. Thành phần này cung cấp năng lượng cho luồng gió của hệ thống TunnelTech TT45 PRO.

Lắp đặt cụm quạt hướng trục cho hầm gió TT45 PRO tại Luxfly.

Bức ảnh ghi lại quá trình lắp đặt bộ quạt hướng trục chính cho hầm gió Luxfly tại Luxembourg. Cụm thiết bị có rôto đường kính lớn với các cánh sợi carbon được gắn trên trục thẳng đứng. Một cần cẩu định vị thành phần quạt bên trong ống gió, được bao quanh bởi kết cấu hỗ trợ bằng thép màu đỏ của cơ sở. Thành phần này cung cấp năng lượng cho luồng gió của hệ thống TunnelTech TT45 PRO.

2 / 25

Hình ảnh cho thấy quy trình lắp đặt các thành phần kết cấu cho tòa nhà Luxfly, bao gồm các dầm chịu lực màu hồng mang tính biểu tượng.

Bức ảnh cho thấy các thành phần nhựa thủy tinh của airjet (đoạn thu hẹp) thuộc hầm gió TT45 Pro đang được lắp ráp tại cơ sở Luxfly. Các phần tử này là một phần của hệ thống khí động học được thiết kế cho luồng khí ổn định và độ nhiễu loạn thấp.

Hình ảnh cho thấy quá trình lắp ráp hoàn thiện các cánh hướng dòng trong phần ống dẫn dưới của hầm gió Luxfly. Các cánh hướng dòng được sử dụng để chuyển hướng luồng khí một cách hiệu quả trong vòng tuần hoàn, giảm thiểu nhiễu loạn và tổn thất áp suất.

Lắp đặt và lắp ráp đoạn thu hẹp trong buồng bay của hầm gió TT45 Pro. Đoạn thu hẹp là một thành phần khí động học quan trọng đảm bảo sự chuyển tiếp luồng khí êm dịu vào buồng bay.

Một kỹ thuật viên đang định vị một đoạn ống gió composite FRP cong có chứa các cánh hướng dòng trong quá trình lắp ráp hầm gió Luxfly. Thành phần này tạo thành một góc của vòng tuần hoàn TT45 PRO, được thiết kế để chuyển hướng luồng không khí bên trong cấu trúc bê tông. Quá trình lắp đặt bao gồm việc căn chỉnh chính xác hệ thống ống dẫn composite bằng cách sử dụng xích treo để phù hợp với vỏ công trình.

Hai kỹ thuật viên lắp đặt được trang bị dây đai an toàn và thiết bị buộc dây đứng trên khung thép kết cấu trong quá trình xây dựng cơ sở nhảy dù trong nhà Luxfly tại Luxembourg. Các nhân viên thực hiện các hoạt động buộc dây trên cao để căn chỉnh các thành phần hầm gió TunnelTech TT45 PRO với cấu trúc chịu lực màu hồng đặc trưng của tòa nhà. Ở bên phải, bề mặt bên ngoài của cụm hầm gió thẳng đứng có thể nhìn thấy liền kề với các dầm thép.

Các đơn vị vỏ quạt màu xanh lớn chứa các cánh tĩnh đang chờ lắp đặt tại địa điểm hầm gió Luxfly ở Luxembourg. Một cần cẩu di động hoạt động liền kề với kết cấu chịu lực bằng thép màu hồng đặc trưng của cơ sở. Các thành phần cơ khí nặng này tạo thành phần tĩnh của cụm quạt hướng trục cho hệ thống TT45 PRO. Đội ngũ xây dựng tập kết thiết bị trên mặt đất trước khi nâng nó vào vòng ống hồi của cơ sở.

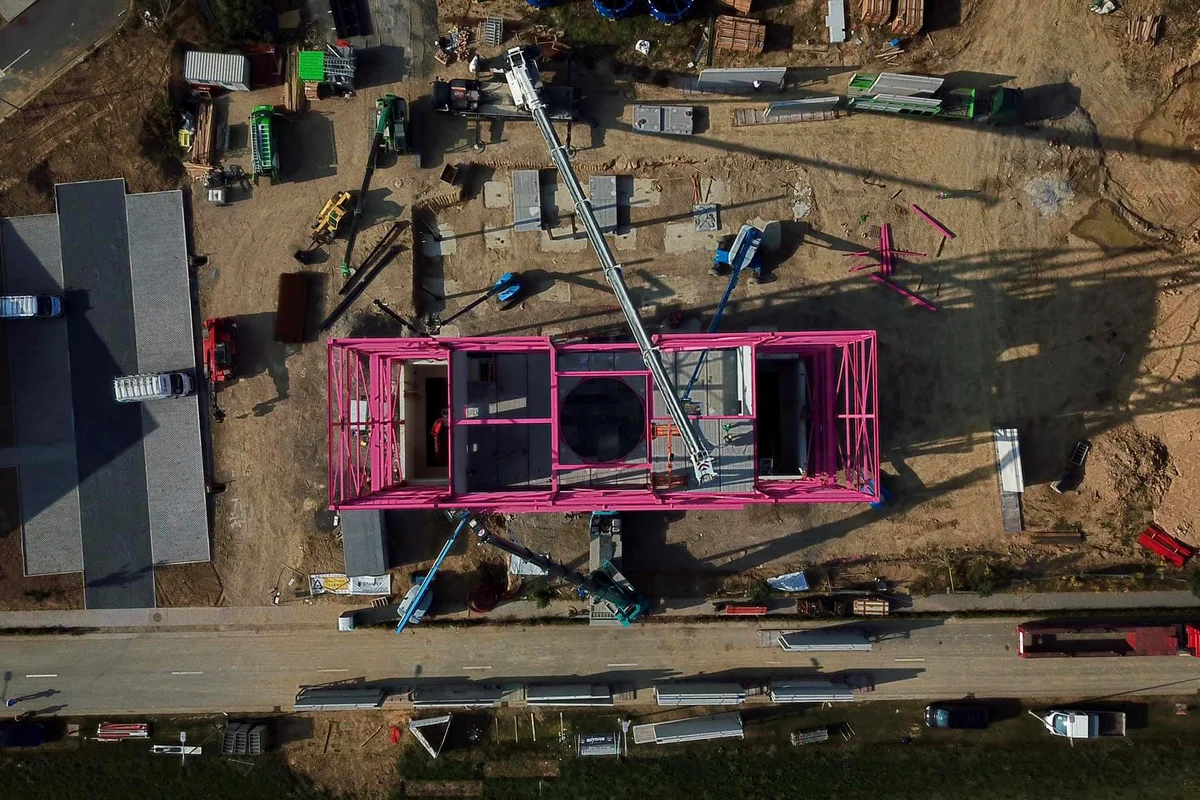

Bức ảnh cho thấy cảnh quay flycam về việc lắp ráp tòa nhà kết cấu kim loại cho cơ sở LuxFly, một phần của quá trình lắp đặt hầm gió TT45 Pro.

Bức ảnh cho thấy quy trình lắp ráp tòa nhà Luxfly, bao gồm việc lắp đặt các bộ khuếch tán composite (sợi thủy tinh). Các bộ khuếch tán này là một phần của hệ thống khí động học, được thiết kế để tối ưu hóa luồng không khí và giảm nhiễu loạn bên trong cấu trúc hầm gió.

Bức ảnh ghi lại quy trình lắp ráp hầm gió nhảy dù trong nhà TT45 Pro tại cơ sở Luxfly. Các thành phần có thể nhìn thấy bao gồm kết cấu buồng bay và các đoạn ống gió composite FRP, được thiết kế cho luồng không khí hiệu quả và giảm ồn.

Quá trình dỡ các quạt hướng trục 12 tấn tại công trường xây dựng WindAlps ở Pháp. Hình ảnh ghi lại hoạt động nâng hạ hạng nặng cần thiết để định vị các thành phần luồng khí khổng lồ này nhằm lắp đặt vào cơ sở hầm gió.

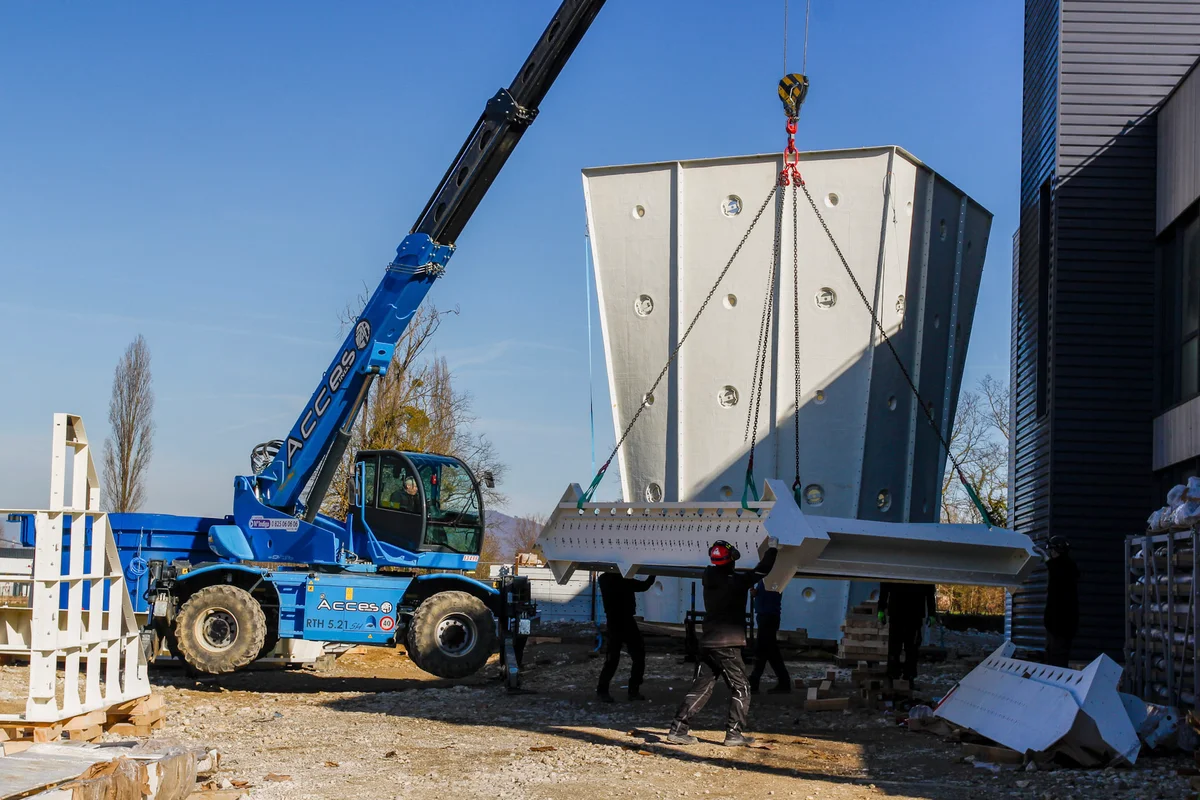

Bức ảnh cho thấy một cụm cánh hướng dòng đang được cần cẩu nâng lên từ tòa nhà. Ở phía sau, có thể nhìn thấy bộ khuếch tán buồng bay với các lỗ để chiếu sáng. Cánh hướng dòng được sử dụng để chuyển hướng luồng không khí trong vòng tuần hoàn, giảm nhiễu loạn và tiếng ồn.

Lắp ráp phần góc của ống gió với các cánh hướng dòng tại công trường xây dựng WindAlps. Các cánh hướng dòng được bố trí để tối ưu hóa hướng luồng khí và giảm nhiễu loạn trong hệ thống tuần hoàn.

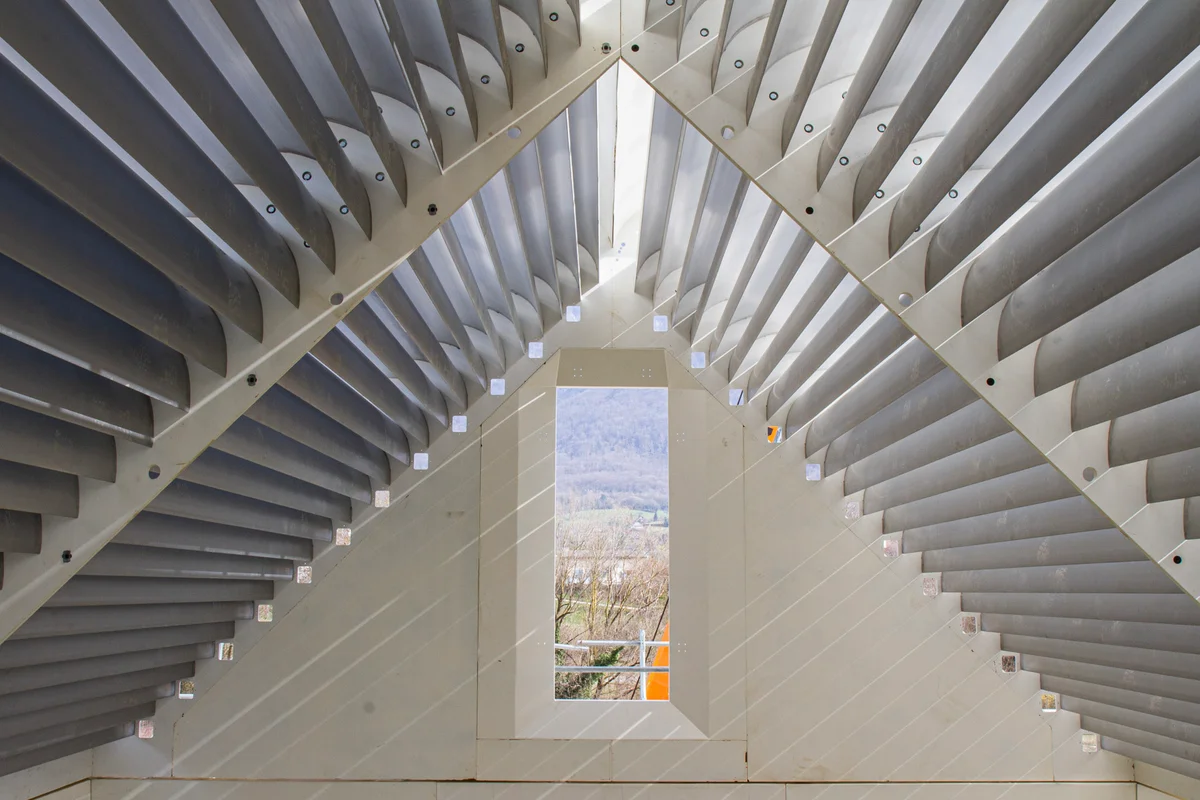

Hình ảnh này hiển thị các cánh hướng dòng bằng nhôm đã được lắp ráp nằm ở phía trên cùng của buồng bay trong hầm gió mạch kép tại cơ sở Windalps. Các cánh này tạo thành một cấu trúc hình tam giác giống như ngôi nhà được thiết kế để chia luồng khí thẳng đứng thành hai đường riêng biệt, hướng không khí vào các ống hồi bên trái và bên phải. Cơ sở được hiển thị trước khi lắp đặt mái, cho phép ánh sáng mặt trời chiếu sáng cấu trúc cánh và các kênh làm mát bên trong.

Một góc nhìn thẳng đứng nhìn xuống qua đoạn khuếch tán phía trên của hầm gió TT45 PRO tại cơ sở Wind Alps. Các bức tường ốp trắng của mạch luồng khí có các cổng truy cập hình tròn và dẫn xuống cấp độ buồng bay. Bên dưới, dây xích treo và máy móc xây dựng màu xanh đang hỗ trợ việc lắp đặt các thành phần buồng bay kính và mặt bích kết nối bằng thép.

Khung thép phía trên của hầm gió TT45 PRO được hiển thị trong quá trình lắp ráp tại cơ sở WindAlps. Các đường ống góp thủy lực màu đen được lắp đặt ở các góc ống dẫn, kết nối với hệ thống làm mát chủ động được tích hợp bên trong các cánh hướng dòng. Các kết nối này luân chuyển nước qua các cánh để quản lý nhiệt độ luồng không khí. Cấu trúc thép được gắn trên nền bê tông, minh họa quy mô lắp đặt cơ khí cần thiết cho hệ thống buồng bay 4.5 mét.

Việc lắp ráp buồng bay TT45 PRO đang diễn ra tại cơ sở Wind Alps. Một cần cẩu nhện định vị các tấm kính nhiều lớp cong lên đế thép kết cấu để tạo thành khu vực bay tròn, không khung. Các cáp treo giữ vòng kim loại phía trên trong khi các thùng chứa các phần kính bổ sung nằm sẵn sàng để lắp đặt ở phía sau. Giai đoạn xây dựng này thiết lập vùng bay trong suốt đặc trưng của mẫu TT45 PRO.

Một cần cẩu nhện chuyên dụng được trang bị bộ nâng chân không hạng nặng đang định vị một tấm kính cong lớn cho buồng bay TT45 PRO. Các thợ leo núi công nghiệp treo mình từ vòng bê tông phía trên hướng dẫn tấm kính nhiều lớp cách âm vào khung thép, trong khi các kỹ thuật viên trên giàn giáo căn chỉnh phần đế. Quy trình lắp ráp này tại cơ sở Wind Alps ở Pháp xây dựng khu vực bay hình trụ trong suốt của hầm gió mạch kín.

Các ống cấp nước làm mát được kết nối với cánh hướng dòng của hầm gió TT45 PRO tại cơ sở WindAlps. Hệ thống làm mát chủ động sử dụng các cánh hướng dòng này như bộ trao đổi nhiệt tích hợp trong ống dẫn. Nước lạnh tuần hoàn qua các kênh bên trong các cánh nhôm rỗng, hấp thụ nhiệt sinh ra do ma sát không khí và hoạt động của quạt. Cấu hình này cho phép quản lý nhiệt trực tiếp ngay tại các góc ống dẫn mà không gây thêm lực cản khí động học hoặc cần các cuộn dây làm mát riêng biệt trong đường dẫn luồng khí.
