Σειρά PRO

Ναυαρχίδα

TT45 PRO

Επαναστατική Αποδοτικότητα

Η κορυφή της γερμανικής αεροδυναμικής μηχανικής. Διαθέτοντας επαναστατική τεχνολογία παθητικού εξαερισμού, το TT45 προσφέρει έως και 60% εξοικονόμηση ενέργειας και την πιο αθόρυβη λειτουργία στον κόσμο με μόλις 51 dB(A).

Διάμετρος Θαλάμου

4.5 m (14'9")

Μέγιστη Ταχύτητα

320 km/h

Ισχύς

1,260 kW

Στάθμη Θορύβου

51 dBA

Βασικά Χαρακτηριστικά

Το πιο αθόρυβο στον κόσμο στα 51 dB(A)

Επιτυγχάνει έως και 60% εξοικονόμηση ενέργειας έναντι ανταγωνιστικών συστημάτων

Επαναστατική ψύξη παθητικού εξαερισμού

Ροή αέρα υψηλής ταχύτητας που φτάνει τα 320 km/h για ελίτ απόδοση

Μέγιστο ύψος γυαλιού 16m

Κορυφαία αεροδυναμική απόδοση στον κλάδο (συντελεστής οπισθέλκουσας 0,183)

Τεχνικές Προδιαγραφές

Γενικά

Διάμετρος Θαλάμου4.5 m (14'9")

Ύψος Γυαλιού (Προεπιλογή)8 m (26'2")

Ύψος Γυαλιού (Μέγιστο)16 m (52'5")

Εμβαδόν Θαλάμου15.9 sq.m.

Ρυθμός Διάχυσης2.12

Ιδανικές Εφαρμογές

Παγκόσμια Πρωταθλήματα

Σχεδιάστε εγκαταστάσεις συμβατές με FAI ικανές να φιλοξενήσουν επαγγελματικούς αγώνες και πρωταθλήματα indoor skydiving.

Επαγγελματική Προπόνηση

Παρέχετε ροή αέρα ακριβείας και συνθήκες χωρίς τυρβώδη ροή για την εξέλιξη ελίτ αλεξιπτωτιστών και τεχνική προπονητική.

Στρατιωτική Εκπαίδευση

Διευκολύνετε την ασφαλή, οικονομικά αποδοτική και ρεαλιστική προσομοίωση ελεύθερης πτώσης για αλεξιπτωτιστές και αμυντικό προσωπικό.

Premium Ψυχαγωγία

Προορισμοί ψυχαγωγίας υψηλών προδιαγραφών

Έτοιμοι να Ξεκινήσετε το Έργο Σας;

Συνεργαστείτε με την ομάδα μηχανικών μας στη Στουτγκάρδη για να διαμορφώσετε την ιδανική λύση αεροσήραγγας υψηλής απόδοσης για τους συγκεκριμένους στόχους σας.

Συναρμολόγηση εξοπλισμού(25)

Συναρμολόγηση και εγκατάσταση εξοπλισμού αεροσήραγγας(54)

Κατασκευή εγκαταστάσεων(18)

Ανθρώπινη πτήση(86)

Επαγγελματίες αλεξιπτωτιστές και BASE αθλητές(59)

Η φωτογραφία απαθανατίζει την εγ�κατάσταση μιας κύριας μονάδας αξονικού ανεμιστήρα για την αεροσήραγγα Luxfly στο Λουξεμβούργο. Η διάταξη διαθέτει ρότορα μεγάλης διαμέτρου με πτερύγια από ανθρακονήματα τοποθετημένα σε κατακόρυφο άξονα. Ένας γερανός τοποθετεί το εξάρτημα του ανεμιστήρα εντός του αεραγωγού, περιβαλλόμενο από την κόκκινη χαλύβδινη δομή στήριξης της εγκατάστασης. Αυτό το εξάρτημα τροφοδοτεί τη ροή αέρα για ένα σύστημα TunnelTech TT45 PRO.

Εγκατάσταση διάταξης αξονικού ανεμιστήρα για την αεροσήραγγα TT45 PRO στη Luxfly.

Η φωτογραφία απαθανατίζει την εγκατάσταση μιας κύριας μονάδας αξονικού ανεμιστήρα για την αεροσήραγγα Luxfly στο Λουξεμβούργο. Η διάταξη διαθέτει ρότορα μεγάλης διαμέτρου με πτερύγια από ανθρακονήματα τοποθετημένα σε κατακόρυφο άξονα. Ένας γερανός τοποθετεί το εξάρτημα του ανεμιστήρα εντός του αεραγωγού, περιβαλλόμενο από την κόκκινη χαλύβδινη δομή στήριξης της εγκατάστασης. Αυτό το εξάρτημα τροφοδοτεί τη ροή αέρα για ένα σύστημα TunnelTech TT45 PRO.

2 / 25

Η εικόνα δείχνει τη διαδικασία συναρμολόγησης των δομικών στοιχείων για το κτίριο Luxfly, συμπεριλαμβανομένων των εμβληματικών ροζ φερουσών δοκών.

Η φωτογραφία δείχνει τα εξαρτήματα από πλαστικό ενισχυμένο με γυαλί του τμήματος σύγκλισης (airjet) της αεροσήραγγας TT45 Pro υπό συναρμολόγηση στις εγκαταστάσεις της Luxfly. Αυτά τα στοιχεία αποτελούν μέρος του αεροδυναμικού συστήματος που έχει σχεδιαστεί για σταθερή ροή αέρα με χαμηλή τυρβώδη ένταση.

Η εικόνα δείχνει την τελική συναρμολόγηση των πτερυγίων καθοδήγησης στο κάτω τμήμα του αγωγού της αεροσήραγγας Luxfly. Τα πτερύγια καθοδήγησης χρησιμοποιούνται για την αποτελεσματική ανακατεύθυνση της ροής του αέρα εντός του βρόχου ανακυκλοφορίας, ελαχιστοποιώντας τις αναταράξεις και τις απώλειες πίεσης.

Εγκατάσταση και συναρμολόγηση του τμήματος σύγκλισης στον θάλαμο πτήσης της αεροσήραγγας TT45 Pro. Το τμήμα σύγκλισης είναι ένα κρίσιμο αεροδυναμικό εξάρτημα που εξασφαλίζει την ομαλή μετάβαση της ροής του αέρα στον θάλαμο πτήσης.

Ένας τεχνικός τοποθετεί ένα καμπύλο τμήμα σύνθετου αγωγού FRP που περιέχει πτερύγια καθοδήγησης κατά τη συναρμολόγηση της αεροσήραγγας Luxfly. Αυτό το εξάρτημα αποτελεί γωνία του κυκλώματος ανακυκλοφορίας TT45 PRO, σχεδιασμένο να ανακατευθύνει τη ροή του αέρα εντός της κατασκευής από σκυρόδεμα. Η διαδικασία εγκατάστασης περιλαμβάνει την ακριβή ευθυγράμμιση των σύνθετων αγωγών χρησιμοποιώντας αλυσίδες ανύψωσης για να ταιριάζουν στο κέλυφος του κτιρίου.

Δύο τεχνικοί εγκατάστασης εξοπλισμένοι με ζώνες ασφαλείας και εξοπλισμό ανάρτησης στέκονται στον δομικό χαλύβδινο σκελετό κατά την κατασκευή της εγκατάστασης indoor skydiving Luxfly στο Λουξεμβούργο. Το προσωπικό εκτελεί εργασίες ανάρτησης σε ύψος για να ευθυγραμμίσει τα εξαρτήματα της αεροσήραγγας TunnelTech TT45 PRO με τη χαρακτηριστική ροζ φέρουσα κατασκευή του κτιρίου. Στα δεξιά, η εξωτερική επιφάνεια του συγκροτήματος της κατακόρυφης αεροσήραγγας είναι ορατή δίπλα στις χαλύβδινες δοκούς.

Μεγάλες μπλε μονάδες κελύφους ανεμιστήρα που περιέχουν σταθερά πτερύγια αναμένουν εγκατάσταση στο εργοτάξιο της αεροσήραγγας Luxfly στο Λουξεμβούργο. Ένας κινητός γερανός λειτουργεί δίπλα στη χαρακτηριστική ροζ χαλύβδινη φέρουσα κατασκευή της εγκατάστασης. Αυτά τα βαριά μηχανικά εξαρτήματα αποτελού�ν το στατικό τμήμα της διάταξης του αξονικού ανεμιστήρα για το σύστημα TT45 PRO. Η ομάδα κατασκευής προετοιμάζει τον εξοπλισμό στο έδαφος πριν τον ανυψώσει στο κύκλωμα του αγωγού επιστροφής της εγκατάστασης.

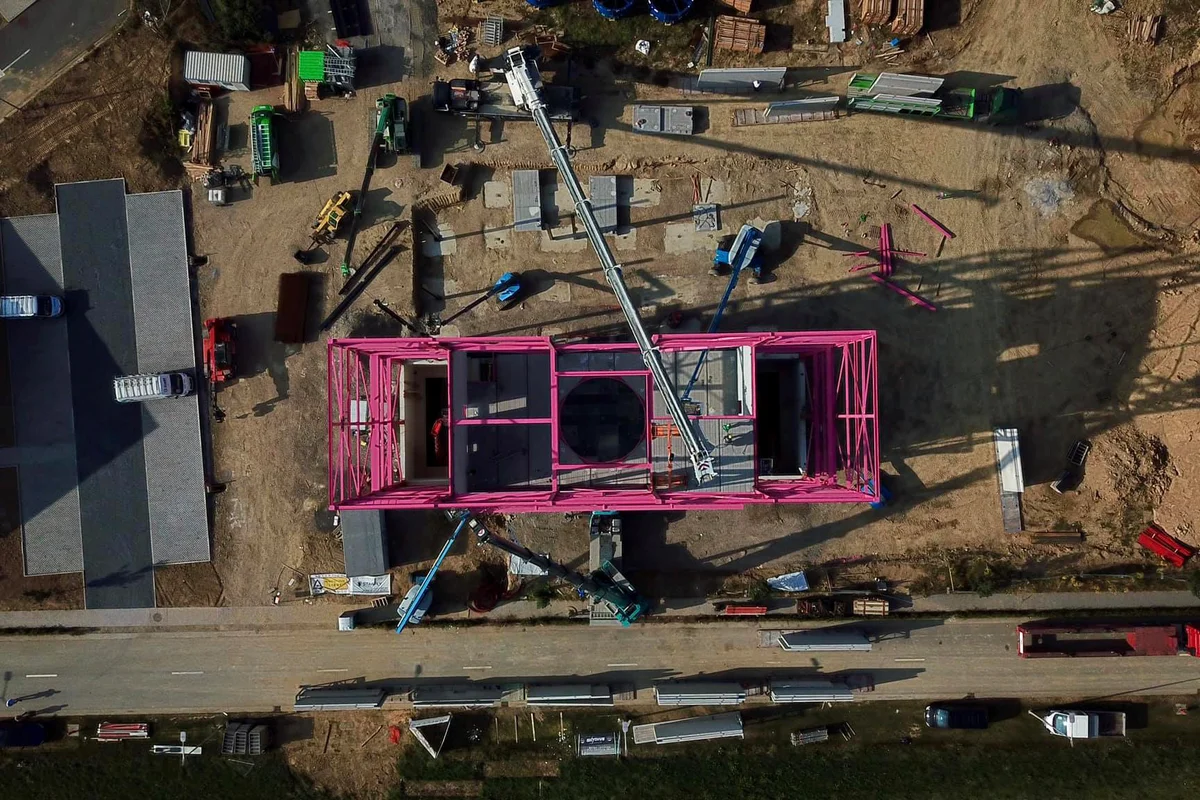

Η φωτογραφία δείχνει μια άποψη drone της συναρμολόγησης ενός κτιρίου μεταλλικής κατασκευής για την εγκατάσταση LuxFly, μέρος της εγκατάστασης της αεροσήραγγας TT45 Pro.

Η φωτογραφία δείχνει τη διαδικασία συναρμολόγησης του κτιρίου Luxfly, συμπεριλαμβανομένης της εγκατάστασης των διαχυτών από ενισχυμένο πλαστικό. Αυτοί οι διαχύτες αποτελούν μέρος του αεροδυναμικού συστήματος, σχεδιασμένοι για τη βελτιστοποίηση της ροής του αέρα και τη μείωση των τυρβώσεων εντός της δομής της αεροσήραγγας.

Η φωτογραφία αποτυπώνει τη διαδικασία συναρμολόγησης μιας αεροσήραγγας indoor skydiving TT45 Pro στις εγκαταστάσεις της Luxfly. Τα ορατά εξαρτήματα περιλαμβάνουν τη δομή του θαλάμου πτήσης και τμήματα των σύνθετων αεραγωγών FRP, σχεδιασμένων για αποδοτική ροή αέρα και μείωση θορύβου.

Διαδικασία εκφόρτωσης αξονικών ανεμιστήρων 12 τόνων στο εργοτάξιο WindAlps στη Γαλλία. Η εικόνα καταγράφει τη βαριά ανυψωτική εργασία που απαιτείται για την τοποθέτηση αυτών των ογκωδών εξαρτημάτων ροής αέρα για εγκατάσταση στην αεροσήραγγα.

Η φωτογραφία δείχνει ένα συγκρότημα πτερυγίων καθοδήγησης να ανυψώνεται από γερανό από το κτίριο. Στο βάθος, είναι ορατός ένας διαχύτης θαλάμου πτήσης με ανοίγματα για φωτισμό. Τα πτερύγια καθοδήγησης χρησιμοποιούνται για την ανακατεύθυνση της ροής του αέρα εντός του βρόχου ανακυκλοφορίας, μειώνοντας την τύρβη και τον θόρυβο.

Συναρμολόγηση του γωνιακού τμήματος του αεραγωγού με πτερύγια καθοδήγησης στο εργοτάξιο WindAlps. Τα πτερύγια καθοδήγησης είναι διατεταγμένα για τη βελτιστοποίηση της κατεύθυνσης ροής του αέρα και τη μείωση της τυρβώδους ροής στο σύστημα ανακυκλοφορίας.

Αυτή η εικόνα δείχνει συναρμολογημένα πτερύγια καθοδήγησης αλουμινίου τοποθετημένα στο επάνω μέρος του θαλάμου πτήσης σε μια αεροσήραγγα διπλού βρόχου στις εγκαταστάσεις Windalps. Αυτά τα πτερύγια σχηματίζουν μια τριγωνική δομή που μοιάζει με σπίτι, σχεδιασμένη να διαχωρίζει την κατακόρυφη ροή αέρα σε δύο ξεχωριστές διαδρομές, κατευθύνοντας τον αέρα στους αριστερούς και δεξιούς αγωγούς επιστροφής. Η εγκατάσταση εμφανίζεται πριν από την τοποθέτηση της οροφής, επιτρέποντας στο ηλιακό φως να φωτίζει τη δομή των πτερυγίων και τα εσωτερικά κανάλια ψύξης.

Μια κατακόρυφη προοπτική που κοιτάζει προς τα κάτω μέσα από το άνω τμήμα του διαχύτη μιας αεροσήραγγας TT45 PRO στις εγκαταστάσεις Wind Alps. Οι λευκοί τοίχοι με πάνελ του κυκλώματος ροής αέρα διαθέτουν κυκλικές θύρες πρόσβασης και οδηγούν στο επίπεδο του θαλάμου πτήσης. Χαμηλότερα, αλυσίδες ανάρτησης και μπλε κατασκευαστικά μηχανήματα βοηθούν στην εγκατάσταση των εξαρτημάτων του γυάλινου θαλάμου πτήσης και των χαλύβδινων φλαντζών σύνδεσης.

Εμφανίζεται ο άνω χαλύβδινος σκελετός μιας αεροσήραγγας TT45 PRO κατά τη συναρμολόγηση στις εγκαταστάσεις της WindAlps. Μαύροι σωλήνες υδραυλικών συλλεκτών είναι εγκατεστημένοι στις γωνίες των αγωγών, συνδεόμενοι με το ενεργό σύστημα ψύξης που είναι ενσωματωμένο στα πτερύγια καθοδήγησης. Αυτές οι συνδέσεις κυκλοφορούν νερό μέσα από τα πτερύγια για τη διαχείριση της θερμοκρασίας της ροής αέρα. Η χαλύβδινη κατασκευή είναι τοποθετημένη σε θεμέλιο από σκυρόδεμα, απεικονίζοντας την κλίμακα της μηχανολογικής εγκατάστασης που απαιτείται για το σύστημα θαλάμου πτήσης 4.5 μέτρων.

Η συναρμολόγηση του θαλάμου πτήσης TT45 PRO πραγματοποιείται στις εγκαταστάσεις του Wind Alps. Ένας γερανός "αράχνη" �τοποθετεί τα καμπύλα, πολυστρωματικά γυάλινα πάνελ στη δομική χαλύβδινη βάση για να σχηματίσει την κυκλική περιοχή πτήσης χωρίς πλαίσιο. Καλώδια ανάρτησης συγκρατούν τον επάνω μεταλλικό δακτύλιο, ενώ επιπλέον κιβώτια με τμήματα γυαλιού βρίσκονται έτοιμα για εγκατάσταση στο βάθος. Αυτή η φάση κατασκευής δημιουργεί τη διαφανή ζώνη πτήσης που χαρακτηρίζει το μοντέλο TT45 PRO.

Ένας εξειδικευμένος γερανός "spider" εξοπλισμένος με ανυψωτήρα κενού βαρέως τύπου τοποθετεί ένα μεγάλο καμπύλο γυάλινο πάνελ για τον θάλαμο πτήσης TT45 PRO. Βιομηχανικοί αναρριχητές που κρέμονται από τον άνω δακτύλιο σκυροδέματος οδηγούν το πολυστρωματικό ηχοαπορροφητικό γυαλί στο χαλύβδινο πλαίσιο, ενώ τεχνικοί σε σκαλωσιές ευθυγραμμίζουν τη βάση. Αυτή η διαδικασία συναρμολόγησης στις εγκαταστάσεις Wind Alps στη Γαλλία κατασκευάζει τη διαφανή, κυλινδρική περιοχή πτήσης της αεροσήραγγας κλειστού κυκλώματος.

Σωλήνες παροχής νερού ψύξης συνδεδεμένοι στα πτερύγια καθοδήγησης της αεροσήραγγας TT45 PRO στις εγκαταστάσεις WindAlps. Το σύστημα ενεργής ψύξης χρησιμοποιεί αυτά τα πτερύγια καθοδήγησης ως εναλλάκτες θερμότητας ενσωματωμένους στον αγωγό. Το ψυχρό νερό κυκλοφορεί μέσω εσωτερικών καναλιών εντός των κοίλων πτερυγίων αλουμινίου, απορροφώντας τη θερμότητα που παράγεται από την τριβή του αέρα και τη λειτουργία του ανεμιστήρα. Αυτή η διαμόρφωση επιτρέπει τη διαχείριση της θερμότητας απευθείας στις γωνίες του αγωγού χωρίς να εισάγει πρόσθετη αεροδυναμική αντίσταση ή ξεχωριστά στοιχεία ψύξης στη διαδρομή της ροής του αέρα.
