Ανακαλύψτε τις καινοτομίες της γερμανικής μηχανικής που καθιερώνουν την TunnelTech ως το παγκόσμιο σημείο αναφοράς στην απόδοση, την ενεργειακή αποδοτικότητα και τη λειτουργική αξιοπιστία.

Θάλαμος Πτήσης Αξονικοί Ανεμιστήρες Αεραγωγοί από Σύνθετα Υλικά (FRP)Οδηγητικά Πτερύγια (Turning Vanes)Παθητική Ψύξη (Εξαερισμός)Σύστημα Ενεργητικής Ψύξης Θάλαμος BASE Jumping

Θάλαμος Πτήσης

Η καρδιά της εμπειρίας – ένας επαναστατικός σχεδιασμός που εγγυάται μέγιστη ασφάλεια και άνεση.

•Καινοτόμο δίχτυ ασφαλείας από χαλύβδινα συρματόσχοινα χαμηλής αεροδυναμικής αντίστασης, που απορροφά τις δυνάμεις πρόσκρουσης στην περιφέρεια
•Είσοδος με ειδική μαλακή επένδυση για την πρόληψη τραυματισμών και τη διατήρηση της ομοιόμορφης ροής του αέρα
•Χαρακτηριστικό κωνικό γυάλινο τμήμα της TT χωρίς πλαίσιο, για διπλάσιο ορατό χώρο πτήσης
•Απόλυτα κυκλική διατομή από πολυστρωματικό ηχοαπορροφητικό γυαλί για βέλτιστη ομοιομορφία ροής
•Συνολικό ύψος θαλάμου έως 24m με γυάλινα τμήματα ύψους έως 8m
•Μείωση ταχύτητας αέρα κατά 2.12x για μέγιστη ασφάλεια κατά την άνοδο

Τεχνικές Προδιαγραφές

Ύψος Θαλάμου

Έως 24m (79')

Ύψος Γυάλινου Τμήματος

Έως 8m (26')

Ελάχιστη Διάμετρος

4.5m (14'9")

Μείωση Ταχύτητας

2.12x

Αξονικοί Ανεμιστήρες

Η κινητήρια δύναμη της TunnelTech – σχεδιασμένη με σχολαστικότητα και κατασκευασμένη με απόλυτη ακρίβεια. Μετά από 16 χρόνια και εκατομμύρια ώρες λειτουργίας, καταγράφουν μηδενικές βλάβες, χωρίς καμία ανάγκη αντικατάστασης εξαρτημάτων ή ρουλεμάν.

•Στρατηγική συνεργασία με την EVG Lufttechnik – 40+ έτη εμπειρίας στην αεροδυναμική
•Πτερύγια από ανθρακονήματα που επαναπροσδιορίζουν την ενεργειακή απόδοση και ελαχιστοποιούν τους κραδασμούς
•Μεγάλη διάμετρος και χαμηλές στροφές λειτουργίας (RPM) για ελαχιστοποίηση θορύβου και δονήσεων
•Ηλεκτροκινητήρες ABB ή Siemens με αναμενόμενη διάρκεια ζωής 30+ έτη
•Πλήρες σύστημα αισθητήρων για παρακολούθηση κραδασμών, θερμοκρασίας και στάθμης λαδιού
•Σύστημα αυτόματης λίπανσης και ανεξάρτητοι μετατροπείς συχνότητας (VFD) για κάθε κινητήρα

Τεχνικές Προδιαγραφές

Υλικό Πτερυγίων

Ανθρακονήματα

Κατασκευαστές Κινητήρων

ABB / Siemens

Αναμενόμενη Διάρκεια Ζωής

30+ έτη

Ιστορικό Λειτουργίας

Μηδενικές αντικαταστάσεις

Αεραγωγοί από Σύνθετα Υλικά (FRP)

Όπως ένα κορυφαίο ιστιοπλοϊκό βασίζεται στο τέλειο σχήμα, έτσι και η απόδοση μιας αεροσήραγγας εξαρτάται από την άψογη αεροδυναμική γραμμή. Οι αεραγωγοί μας εξασφαλίζουν την ανεμπόδιστη ροή του αέρα από τους ανεμιστήρες προς τον θάλαμο πτήσης και την επιστροφή του.

•Κατασκευή υψηλής ακρίβειας για απόλυτα ομαλές μεταβάσεις μεταξύ των τμημάτων της σήραγγας
•Εξάλειψη των αναταράξεων στα τοιχώματα – κύρια αιτία θορύβου και κραδασμών
•Δομή τύπου sandwich που απορροφά τα ηχητικά κύματα αντί να τα μεταδίδει
•Απουσία ανεξέλεγκτων κορυφών συντονισμού που παρατηρούνται στους συμβατικούς αεραγωγούς
•Ο χαμηλότερος συντελεστής τριβής Darcy-Weißbach (0.185) στον κλάδο
•Δυνατότητα εγκατάστασης σε απαιτητικές τοποθεσίες, όπως εμπορικά κέντρα

Τεχνικές Προδιαγραφές

Υλικό

Σύνθετο FRP

Δομή

Σχεδιασμός Sandwich

Συντελεστής Τριβής

0.185 (χαμηλότερος)

Εγκατάσταση

Οποιαδήποτε Τοποθεσία

Οδηγητικά Πτερύγια (Turning Vanes)

Ο θεμέλιος λίθος της αεροδυναμικής απόδοσης. Θεμελιώδεις έρευνες της NASA καταδεικνύουν ότι έως και το 30% των ενεργειακών απωλειών σε μια σήραγγα μπορεί να οφείλεται στον ατελή σχεδιασμό των οδηγητικών πτερυγίων, στη λανθασμένη γεωμετρία διάταξης και στην ανεπαρκή στήριξη.

•Αεροδυναμικά βελτιστοποιημένο προφίλ για άριστη καθοδήγηση της ροής
•Η βέλτιστη χωροθέτηση των πτερυγίων αποτρέπει τον σχηματισμό τυρβισμού
•Ενισχυμένη στήριξη για μεγιστοποίηση της απόδοσης
•Η κοίλη διατομή επιτρέπει την ενσωμάτωση συστήματος ενεργητικής ψύξης
•Καθορίζει την ποιότητα της ροής – ελαχιστοποιώντας τον τυρβισμό και τις απώλειες
•Εξοικονόμηση ενέργειας έως και 30% μέσω βελτιστοποιημένου σχεδιασμού

Τεχνικές Προδιαγραφές

Βάση Σχεδιασμού

Έρευνες NASA

Ενεργειακό Όφελος

Έως 30%

Δυνατότητα Ψύξης

Ενσωματωμένη (κοίλα πτερύγια)

Λειτουργία

Έλεγχος τυρβισμού

Παθητική Ψύξη (Εξαερισμός)

Η παθητική ψύξη, γνωστή και ως σύστημα εξαερισμού, μειώνει το λειτουργικό κόστος κατά 30-35%. Μέσω της ελεγχόμενης εναλλαγής αέρα με το περιβάλλον, η μέθοδος αυτή εξαλείφει την ανάγκη για δαπανηρές ψυκτικές μονάδες (chillers), απαλλάσσοντας την εγκατάσταση από το κόστος αγοράς και συντήρησής τους.

•Ανανεώνει έως και το 20% της κυκλοφορούσας μάζας αέρα με νωπό αέρα
•Παρέχει αποτελεσματική ψύξη σε θερμοκρασίες περιβάλλοντος κάτω των 30°C
•Μειώνει τη συνολική ενεργειακή κατανάλωση κατά 30-35%
•Καθιστά περιττή τη χρήση δαπανηρών ψυκτικών μονάδων
•Μηδενικό κόστος συντήρησης ψυκτών
•Μείωση κατανάλωσης ισχύος έως και 60% χάρη στον άμεσο εξαερισμό

Τεχνικές Προδιαγραφές

Ποσοστό Ανανέωσης Αέρα

Έως 20%

Εξοικονόμηση Ενέργειας

30-35%

Όριο Θερμοκρασίας Περιβάλλοντος

Κάτω των 30°C

Απαίτηση Chiller

Όχι

Σύστημα Ενεργητικής Ψύξης

Ιδανικό για θερμά κλίματα και λειτουργία χαμηλού θορύβου πλησίον κατοικημένων περιοχών. Το ψυκτικό μέσο κυκλοφορεί εντός των κοίλων οδηγητικών πτερυγίων, τα οποία λειτουργούν ως ενσωματωμένοι εναλλάκτες θερμότητας.

•Κυκλοφορία ψυκτικού μέσου μέσω κοίλων οδηγητικών πτερυγίων
•Λειτουργία των πτερυγίων ως εναλλάκτες θερμότητας για ομοιόμορφη ψύξη της ροής
•Εξάλειψη του τυρβισμού που προκαλούν οι συμβατικές διατάξεις ψύξης
•Διασφαλίζει απρόσκοπτη λειτουργία ακόμα και σε ακραίες κλιματικές συνθήκες
•Εξαιρετικά χαμηλή στάθμη θορύβου, έως 51 dBA
•Δυνατότητα εγκατάστασης σε άμεση γειτνίαση με κατοικίες (30 m)

Τεχνικές Προδιαγραφές

Μέθοδος Ψύξης

Εναλλάκτες ενσωματωμένοι στα πτερύγια

Στάθμη Θορύβου

51 dBA

Κλιματικές Συνθήκες

Οποιεσδήποτε (ακόμα και ακραίες)

Καταλληλότητα Τοποθεσίας

Οικιστικές ζώνες

Θάλαμος BASE Jumping

Τοποθετημένος στην κορυφή της αεροσήραγγας, ο θάλαμος BASE αποτελεί απαραίτητο εργαλείο για την επαγγελματική εκπαίδευση αλεξιπτωτιστών. Παρέχει μια δευτερεύουσα είσοδο στον θάλαμο πτήσης, επιτρέποντας την εξάσκηση ελεγχόμενων εξόδων από αεροσκάφος σε ασφαλές περιβάλλον.

•Δευτερεύουσα είσοδος στην κορυφή του θαλάμου πτήσης για ρεαλιστική εκπαίδευση εξόδου
•Μείωση ταχύτητας ανέμου 2x στην πόρτα για ασφαλέστερες συνθήκες εκπαίδευσης
•Ο μοναδικός θάλαμος κατάλληλος για εκπαίδευση με αλεξίπτωτο σταθεροποίησης
•Αυξάνει σημαντικά την ασφάλεια κατά τη διάρκεια των συνεδριών εκπαίδευσης
•Μπορεί να σχεδιαστεί ώστε να προσομοιάζει καμπίνα αεροσκάφους κατόπιν αιτήματος
•Διατίθενται πλήρης αυτοματισμός και συστήματα ασφαλείας

Τεχνικές Προδιαγραφές

Τοποθεσία

Κορυφή αεροσήραγγας

Μείωση Ταχύτητας

2x στην πόρτα

Τύπος Εκπαίδευσης

Αλεξίπτωτο σταθεροποίησης

Προσαρμογή

Σχεδιασμός καμπίνας αεροσκάφους

Θάλαμος πτήσης(15)

Άνω έξοδος για επαγγελματική πρακτική BASE jump.(3)

Confusor(5)

Ακριβείς διαχύτες για βέλτιστη ανάκτηση πίεσης(20)

Αποδοτικοί αξονικοί ανεμιστήρες με ανθρακονήματα(23)

Glass panels(9)

Απελευθέρωση θερμότητας μέσω αεραγωγών χωρίς ρεύμα(10)

Εγκλωβισμός θορύβου στο σχέδιο αγωγού σάντουιτς(8)

Ενεργή ψύξη για σταθερή αεροδυναμική απόδοση(20)

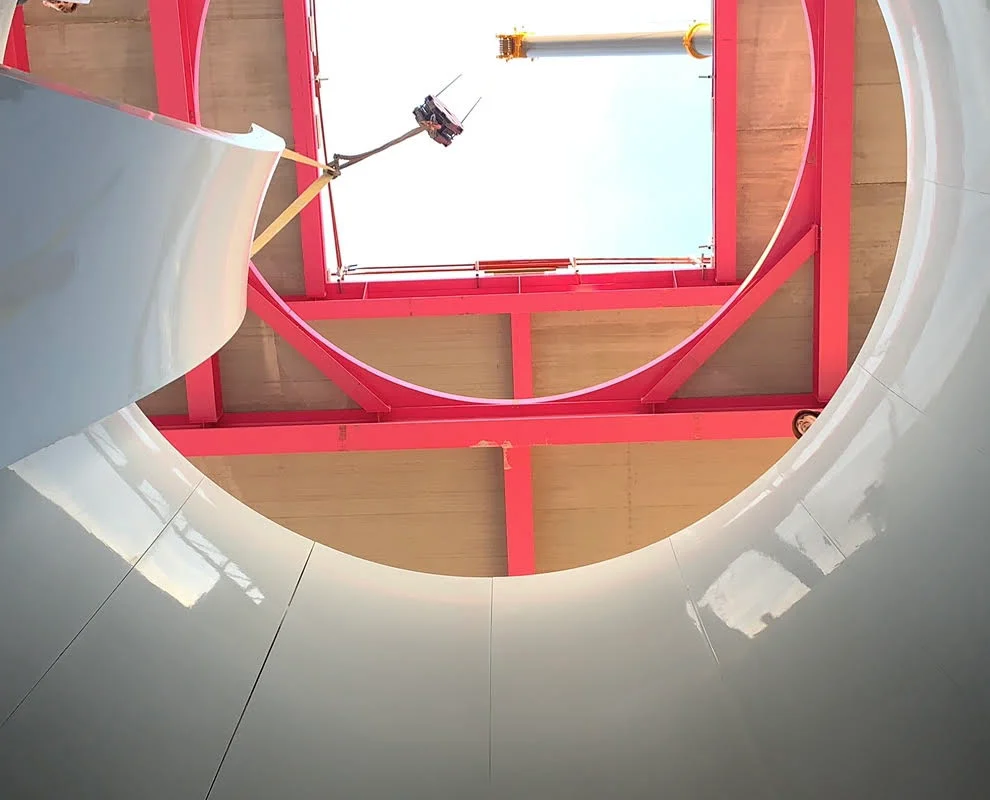

Εγκατάσταση και συναρμολόγηση του τμήματος σύγκλισης στον θάλαμο πτήσης της αεροσήραγγας TT45 Pro. Το τμήμα σύγκλισης είναι ένα κρίσιμο αεροδυναμικό εξάρτημα που εξασφαλίζει την ομαλή μετάβαση της ροής του αέρα στον θάλαμο πτήσης.

Συναρμολόγηση του τμήματος σύγκλισης στον θάλαμο πτήσης TT45 Pro.

Εγκατάσταση και συναρμολόγηση του τμήματος σύγκλισης στον θάλαμο πτήσης της αεροσήραγγας TT45 Pro. Το τμήμα σύγκλισης είναι ένα κρίσιμο αεροδυναμικό εξάρτημα που εξασφαλίζει την ομαλή μετάβαση της ροής του αέρα στον θάλαμο πτήσης.

1 / 15

Ένας κινητός γερανός ανυψώνει ένα λευκό, πολυεδρικό τμήμα διαχύτη από FRP (fiberglass) στη θέση του στις εγκαταστάσεις Windalps στη Γαλλία. Αυτό το εξάρτημα αποτελεί το ανώτερο τμήμα του θαλάμου πτήσης, που βρίσκεται ακριβώς πάνω από τη γυάλινη ζώνη πτήσης. Η δομή περιλαμβάνει διακριτές κυκλικές θύρες σχεδιασμένες για την εγκατάσταση στοιχείων φωτισμού. Ως μέρος του κυκλώματος ανακυκλοφορίας, αυτός ο διαχύτης επεκτείνει τη διατομή της ροής αέρα για να μειώσει την ταχύτητα του αέρα καθώς εξέρχεται από τον θάλαμο πτήσης.

Μια κατακόρυφη προοπτική που κοιτάζει προς τα κάτω μέσα από το άνω τμήμα του διαχύτη μιας αεροσήραγγας TT45 PRO στις εγκαταστάσεις Wind Alps. Οι λευκοί τοίχοι με πάνελ του κυκλώματος ροής αέρα διαθέτουν κυκλικές θύρες πρόσβασης και οδηγούν στο επίπεδο του θαλάμου πτήσης. Χαμηλότερα, αλυσίδες ανάρτησης και μπλε κατασκευαστικά μηχανήματα βοηθούν στην εγκατάσταση των εξαρτημάτων του γυάλινου θαλάμου πτήσης και των χαλύβδινων φλαντζών σύνδεσης.

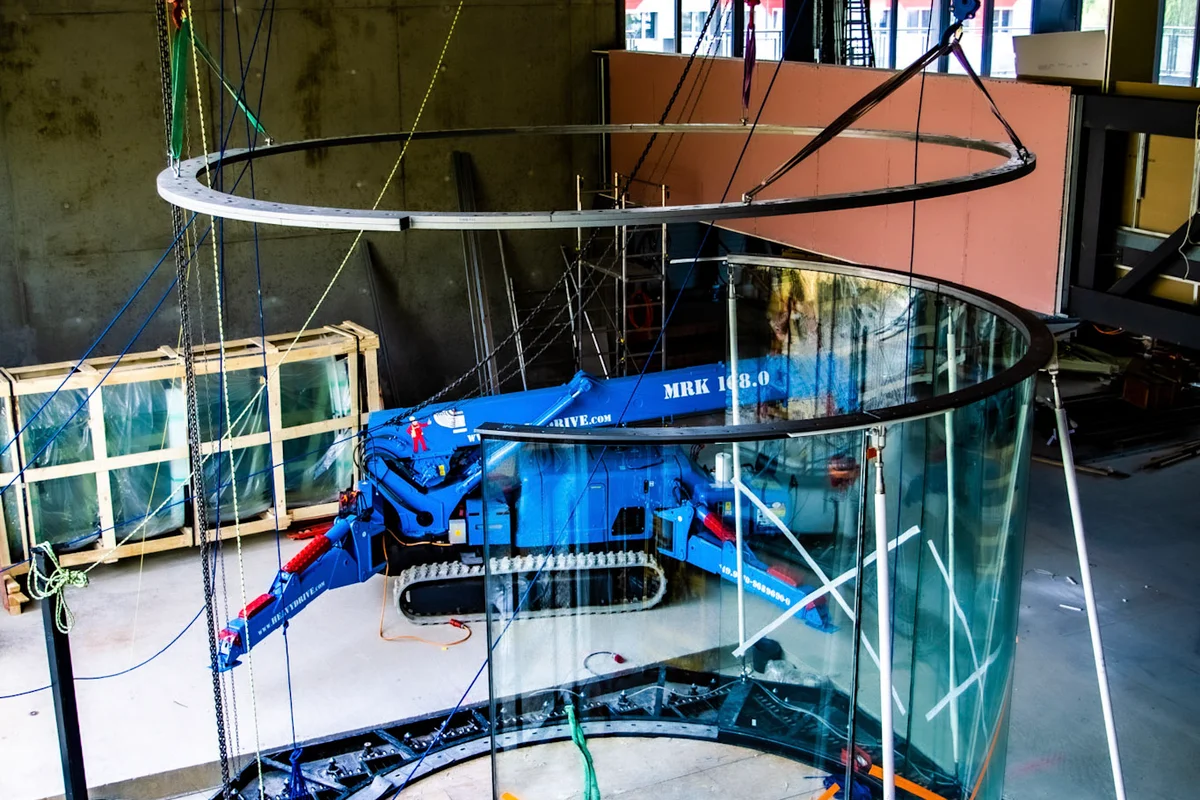

Η συναρμολόγηση του θαλάμου πτήσης TT45 PRO πραγματοποιείται στις εγκαταστάσεις του Wind Alps. Ένας γερανός "αράχνη" τοποθετεί τα καμπύλα, πολυστρωματικά γυάλινα πάνελ στη δομική χαλύβδινη βάση για να σχηματίσει την κυκλική περιοχή πτήσης χωρίς πλαίσιο. Καλώδια ανάρτησης συγκρατούν τον επάνω μεταλλικό δακτύλιο, ενώ επιπλέον κιβώτια με τμήματα γυαλιού βρίσκονται έτοιμα για εγκατάσταση στο βάθος. Αυτή η φάση κατασκευής δημιουργεί τη διαφανή ζώνη πτήσης που χαρακτηρίζει το μοντέλο TT45 PRO.

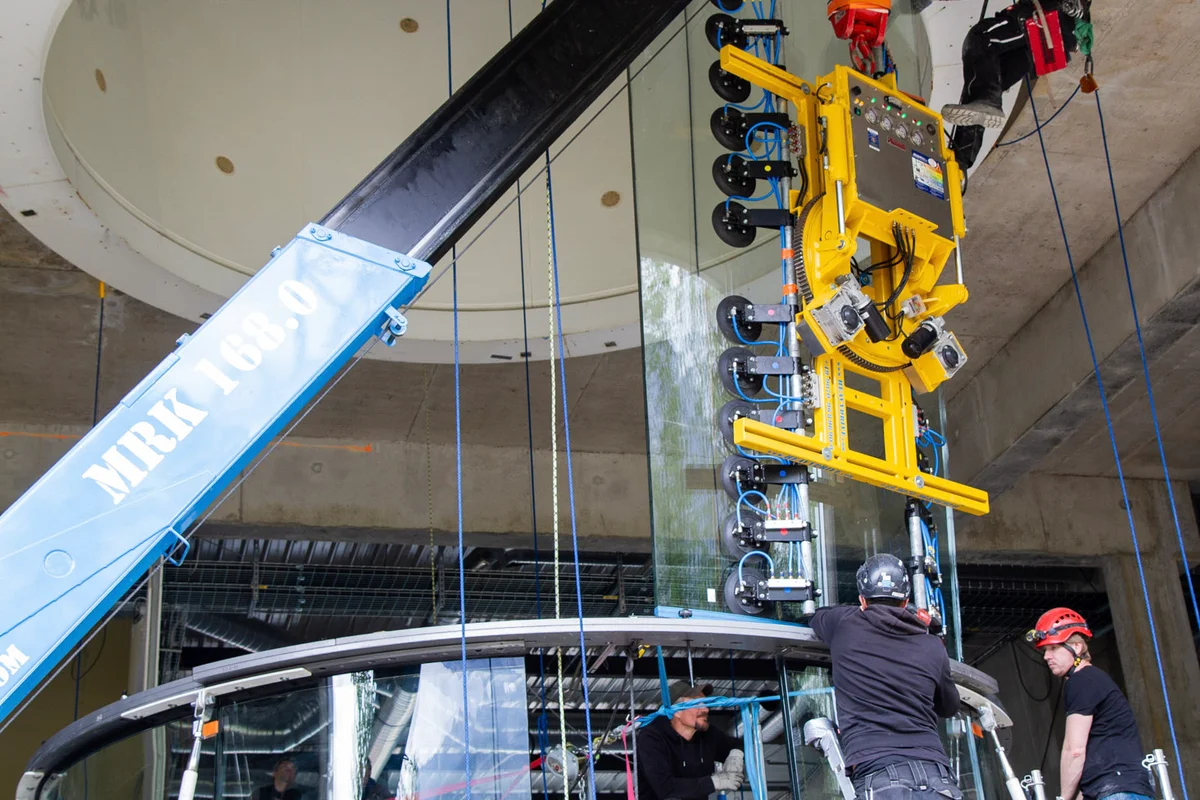

Ένας εξειδικευμένος γερανός "spider" εξοπλισμένος με ανυψωτήρα κενού βαρέως τύπου τοποθετεί ένα μεγάλο καμπύλο γυάλινο πάνελ για τον θάλαμο πτήσης TT45 PRO. Βιομηχανικοί αναρριχητές που κρέμονται από τον άνω δακτύλιο σκυροδέματος οδηγούν το πολυστρωματικό ηχοαπορροφητικό γυαλί στο χαλύβδινο πλαίσιο, ενώ τεχνικοί σε σκαλωσιές ευθυγραμμίζουν τη βάση. Αυτή η διαδικασία συναρμολόγησης στις εγκαταστάσεις Wind Alps στη Γαλλία κατασκευάζει τη διαφανή, κυλινδρική περιοχή πτήσης της αεροσήραγγας κλειστού κυκλώματος.

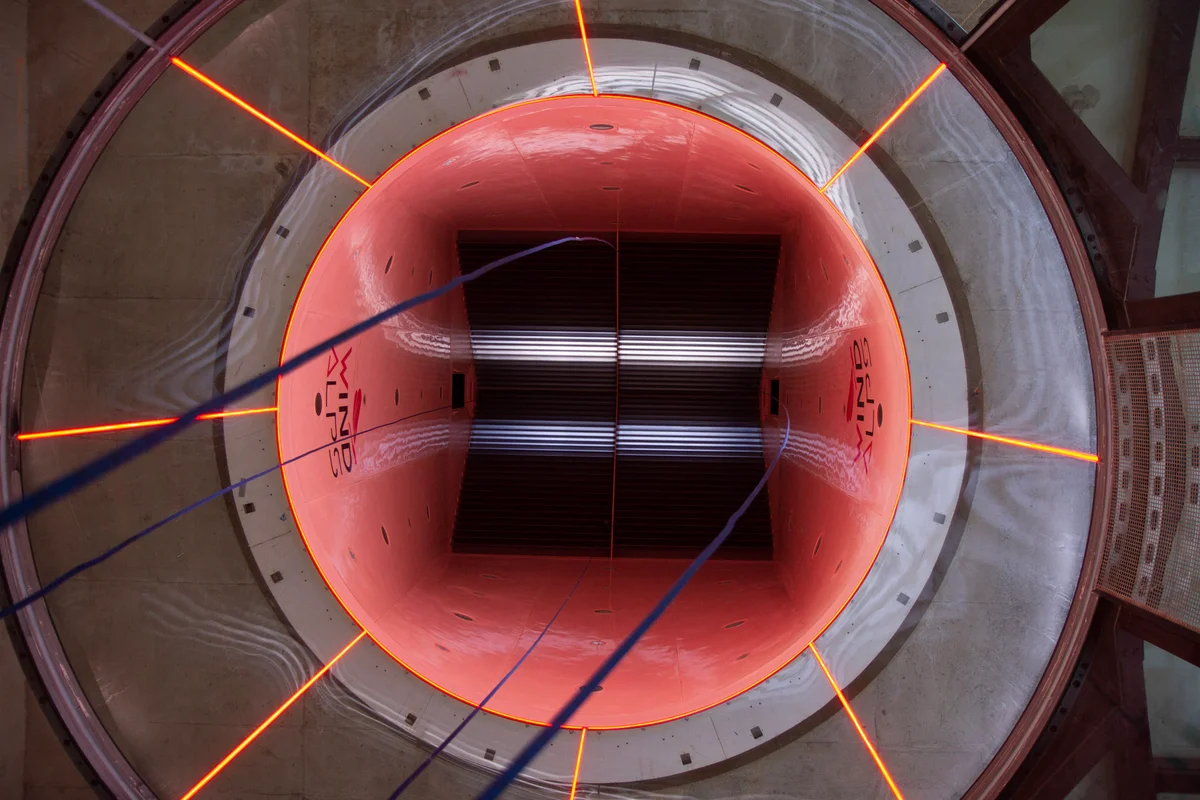

Μια κατακόρυφη άποψη προς τα πάνω μέσα από το αεροδυναμικό κύκλωμα στις εγκαταστάσεις Wind Alps στη Γαλλία κατά τη φάση της εγκατάστασης. Η εικόνα δείχνει τη μετάβαση από το κυκλικό τμήμα στην άνω γωνία του αγωγού, όπου οριζόντια πτερύγια καθοδήγησης είναι τοποθετημένα για να ανακατευθύνουν τη ροή του αέρα. Μπλε σκοινιά ανάρτησης κρέμονται στο κέντρο, τα οποία χρησιμοποιούνται για πρόσβαση με σκοινιά κατά τη συναρμολόγηση αυτής της αεροσήραγγας TT45 PRO. Οι εσωτερικοί τοίχοι εμφανίζουν την επωνυμία Wind Alps και ακτινικές ταινίες φωτισμού LED ενσωματωμένες στη δομή.

Η τεχνική ομάδα τοποθετεί ένα καμπύλο πάνελ από πολυστρωματικό γυαλί για την αεροσήραγγα TT45 PRO στις εγκαταστάσεις Brimob στην Ινδονησία. Ένας ισχυρός ανυψωτήρας κενού συγκρατεί το διαφανές τμήμα, καθώς οι εργαζόμενοι το οδηγούν με ακρίβεια στη θέση του πάνω από το δίχτυ ασφαλείας. Έτσι κατασκευάζεται ο θάλαμος πτήσης διαμέτρου 4,5 μέτρων, με χρήση χημικά ενισχυμένου γυαλιού για μέγιστη ασφάλεια κρούσης και οπτική διαύγεια στην επαγγελματική εκπαίδευση.

Η εικόνα καταγράφει την εγκατάσταση του χαλύβδινου συγκροτήματος διαχύτη για μια αεροσήραγγα TunnelTech TT52 Pro στις εγκαταστάσεις του Kuzbas Arena. Αυτό το διευρυνόμενο τμήμα αγωγού βρίσκεται ακριβώς πάνω από τον θάλαμο πτήσης για να επιβραδύνει τη ροή του αέρα και να ανακτήσει την πίεση εντός του κυκλώματος ανακυκλοφορίας. Η κατασκευή διαθέτει τμηματικά λευκά χαλύβδινα πάνελ με εξωτερικές δομικές νευρώσεις και βιδωτές συνδέσεις φλάντζας, σχηματίζοντας το άνω τμήμα μετάβασης του κατακόρυφου κυκλώματος ροής αέρα διαμέτρου 5,2 μέτρων.

Η εγκατάσταση της αεροσήραγγας TT43 Smart στο China Flight Town προχωρά με την ανύψωση ενός τμήματος διαχύτη του θαλάμου πτήσης. Το λευκό εξάρτημα διαθέτει ένα κυκλικό άνοιγμα που συνδέεται με την περιοχή πτήσης. Στο βάθος, ένα οριζόντιο τμήμα αγωγού επιστροφής εξοπλισμένο με μαύρα πτερύγια καθοδήγησης στηρίζεται στη χαλύβδινη σκαλωσιά. Το προσωπικό κατασκευής χειρίζεται τους ιμάντες ανύψωσης για να ευθυγραμμίσει το βαρύ αεροδυναμικό τμήμα.

Ένας γερανός κατεβάζει το άνω τμήμα του θαλάμου πτήσης που περιέχει πτερύγια καθοδήγησης κατά τη διάρκεια της εγκατάστασης της αεροσήραγγας SmartFly 4.3 στο China Flight Town. Αυτό το εξάρτημα λειτουργεί ως διαχωριστής ροής για τη διαμόρφωση διπλού βρόχου, διαιρώντας την κατακόρυφη ροή αέρα σε δύο ξεχωριστές διαδρομές: μία που κατευθύνει τον αέρα στον αγωγό επιστροφής στο προσκήνιο και η άλλη προς τα πίσω. Εργάτες σε σκαλωσιές οδηγούν τη χαλύβδινη κατασκευή στη θέση της πάνω από τη βάση του θαλάμου διανομής.

Τεχνικοί εγκαθιστούν ένα καμπύλο γυάλινο πάνελ για τον θάλαμο πτήσης μιας αεροσήραγγας TT43 Smart στο έργο China Flight Town. Ένας ανυψωτήρας κενού βαρέως τύπου προσαρτημένος σε γερανό τοποθετεί το πολυστρωματικό ηχοαπορροφητικό τμήμα γυαλιού στο χαλύβδινο πλαίσιο. Η ομάδα εγκατάστασης χρησιμοποιεί τεχνικές πρόσβασης με σχοινιά και σκάλες για να ευθυγραμμίσει το χημικά ενισχυμένο γυαλί, διασφαλίζοντας ακριβή εφαρμογή για την περιοχή πτήσης διαμέτρου 4.3 μέτρων.

Οι τεχνικοί της TunnelTech εγκαθιστούν καμπύλα πάνελ πολυστρωματικού γυαλιού για έναν θάλαμο πτήσης αεροσήραγγας TT43 Smart στις εγκαταστάσεις China Flight Town. Ένας γερανός αράχνη εξοπλισμένος με ανυψωτήρα κενού τοποθετεί το βαρύ τμήμα γυαλιού, ενώ μια ομάδα χρησιμοποιεί πρόσβαση με σχοινιά και σκάλες για ακριβή ευθυγράμμιση. Η διαδικασία εγκατάστασης συναρμολογεί τον κυλινδρικό θάλαμο πτήσης διαμέτρου 4,3 μέτρων, χρησιμοποιώντας χημικά ενισχυμένο γυαλί για τη διασφάλιση της δομικής ασφάλειας και της σταθερής αεροδυναμικής της παροχής αέρα.

Αυτή η κατακόρυφη προοπτική κοιτάζει προς τα κάτω από τον άνω αγωγό επιστροφής στον θάλαμο πτήσης μιας αεροσήραγγας TT43 Smart στις εγκαταστάσεις China Flight Town. Σειρές αεροδυναμικών πτερυγίων καθοδήγησης καλύπτουν τις άνω γωνίες για να κατευθύνουν τη ροή του αέρα και να μειώσουν την τυρβώδη ροή. Κάτω από το τμήμα των πτερυγίων, τα λευκά τοιχώματα του διαχύτη μεταβαίνουν στον γυάλινο θάλαμο πτήσης διαμέτρου 4,3 μέτρων. Τα σχοινιά ανάρτησης και οι σκάλες που φαίνονται μέσα στην κατασκευή υποδεικνύουν τη συνεχιζόμενη διαδικασία εγκατάστασης των μηχανικών και δομικών εξαρτημάτων.

Ένας μηχανικός πρόσβασης με σχοινιά αιωρείται κάτω από το δίχτυ ασφαλείας, εκτελώντας εργασίες εγκατάστασης στο τμήμα σύγκλισης. Η προοπτική κοιτάζει προς τα πάνω μέσα από το δίχτυ χαλύβδινων καλωδίων και τον θάλαμο πτήσης, παρέχοντας θέα στα πτερύγια καθοδήγησης στην κορυφή του βρόχου. Ο τεχνικός βρίσκεται μέσα στον λευκό κώνο σύγκλισης από σύνθετα υλικά, χρησιμοποιώντας εξάρτιση για πρόσβαση στην επιφάνεια κάτω από το κατάστρωμα πτήσης.

Τεχνικοί εκτελούν εγκατάσταση με πρόσβαση με σχοινιά στο άνω τμήμα του θαλάμου πτήσης για την αεροσήραγγα TT43 Smart στο China Flight Town. Η εικόνα δείχνει τη λευκή σύνθετη δομή που διαθέτει κυκλικά ανοίγματα σχεδιασμένα για την εγκατάσταση πηγών φωτισμού. Πάνω από τους εργαζόμενους, μια ορθογώνια πόρτα παρέχει πρόσβαση στον θάλαμο αλμάτων BASE. Στο επάνω μέρος του τμήματος, τα πτερύγια καθοδήγησης είναι διατεταγμένα σε διαμόρφωση σχήματος V για να διαχωρίζουν τη ροή του αέρα στον αριστερό και τον δεξιό αγωγό επιστροφής.
