زنجیرەی PRO

سەرەکی (Flagship)

TT45 PRO

کارایی شۆڕشگێڕانە

لوتکەی ئەندازیاریی ئێرۆدینامیکی ئەڵمانی. بە تەکنەلۆژیای هەواگۆڕی (ڤێنتیڵەیشن) ی پاسیڤی شۆڕشگێڕانە، TT45 تا 60% پاشەکەوتکردنی وزە و بێدەنگترین کارکردنی جیهان بە تەنها 51 dB(A) دەگەیەنێت.

تیرەی چەمبەر

⁦4.5 m (14'9")⁩

خێرایی زۆرترین

⁦320 km/h⁩

هێز

⁦1,260 kW⁩

ئاستی دەنگی ناخواستە

⁦51 dBA⁩

تایبەتمەندییە سەرەکییەکان

بێدەنگترین لە جیهاندا بە 51 dB(A)

بەدەستهێنانی تا 60% پاشەکەوتکردنی وزە بە بەراورد بە سیستەمە ڕکابەرەکان

ساردکردنەوەی هەواگۆڕی (ڤێنتیڵەیشن) ی پاسیڤی شۆڕشگێڕانە

جەریانی هەوای خێرایی-بەرز کە دەگاتە 320 km/h بۆ ئەدای نوخبە

بەرزی شیشەی زۆرترین 16m

کارایی ئێرۆدینامیکی پێشەنگی پیشەسازی (0.183 کۆئفیشێنتی دراگ)

تایبەتمەندییە تەکنیکییەکان

گشتی

تیرەی چەمبەر⁦4.5 m (14'9")⁩

بەرزی شیشە (بنەڕەتی)⁦8 m (26'2")⁩

بەرزی شیشە (زۆرترین)⁦16 m (52'5")⁩

ڕووبەری چەمبەر⁦15.9 sq.m.⁩

ڕێژەی دیفیوژن⁦2.12⁩

بەکارهێنانە نموونەییەکان

پاڵەوانێتییەکانی جیهان

ئەندازیاریکردنی دامەزراوەی گونجاو لەگەڵ FAI کە توانای میوانداریکردنی پێشبڕکێ و خولەکانی سکایدایڤینگ ناوەوەی پیشەییان هەیە.

ڕاهێنانی پیشەیی

دابینکردنی جەریانی هەوای ورد و دۆخی بێ-توربولانس بۆ پێشکەوتنی سکایدایڤەری نوخبە و کۆچینگی تەکنیکی.

ڕاهێنانی سەربازی

ئاسانکاری بۆ سیمولەیشنی فڕینی ئازادی سەلامەت، تێچوو-کارا، و واقیعی بۆ پەڕەشووتوانان و کارمەندانی بەرگری.

کات بەسەربردنی پلە یەک

شوێنە ئاست-بەرزەکانی کات بەسەربردن

TT45 PRO لە پڕۆژەی ڕاستەقینەدا

تونێلەکانی بای ئەم مۆدێلە لە سەرانسەری جیهاندا ڕادەستکراون و کاردەکەن.

ئەڵمانیالە قۆناغی جێبەجێکردندایە

TT45 PRO

لە بلۆگەکەمانەوە

21ی ئەیلوولی 2026

ڕاهێنانی فڕینی ئازادی سەربازی بەبێ فڕۆکە: تونێلی با دەتوانێت جێگەی چی بگرێتەوە و چی نا

3ی تەمووزی 2026

تونێلی با ستوونی تایبەت بۆ فڕینی ئازادی سەربازی (HALO/HAHO)

بەراوردی مۆدێلەکان

مۆدێلەکانی تری تونێلی با لە زنجیرەکەماندا ببینە.

SMART

TT43 SMART

تیرەی چەمبەر: ⁦4.3 m⁩

بینینی مۆدێل

PRO

TT52 PRO

تیرەی چەمبەر: ⁦5.2 m⁩

بینینی مۆدێل

PRO

TT65 PRO

تیرەی چەمبەر: ⁦6.5 m⁩

بینینی مۆدێل

خزمەتگوزاری و پشتیوانی

چاکسازی، ڕێتڕۆفیت و نۆژەنکردنەوە بۆ هەموو مۆدێلێکی TunnelTech.

چاکسازی ڕێتڕۆفیت (Retrofit)نۆژەنکردنەوە

ئامادەیت بۆ دەستپێکردنی پڕۆژەکەت؟

هاوکاری لەگەڵ تیمی ئەندازیاریی بنکە لە شتوتگارت بکە بۆ ڕێکخستنی چارەسەری تونێلی بای ئەدا-بەرزی نموونەیی بۆ ئامانجە تایبەتەکانت.

Montaja kelûpelan(25)

کۆکردنەوە و دانانی کەلوپەلی تونێلی با(54)

Avakirina tesîsatan(18)

Fڕini mirov(86)

Skydiverên pîşeyî û werzişvanên BASE(59)

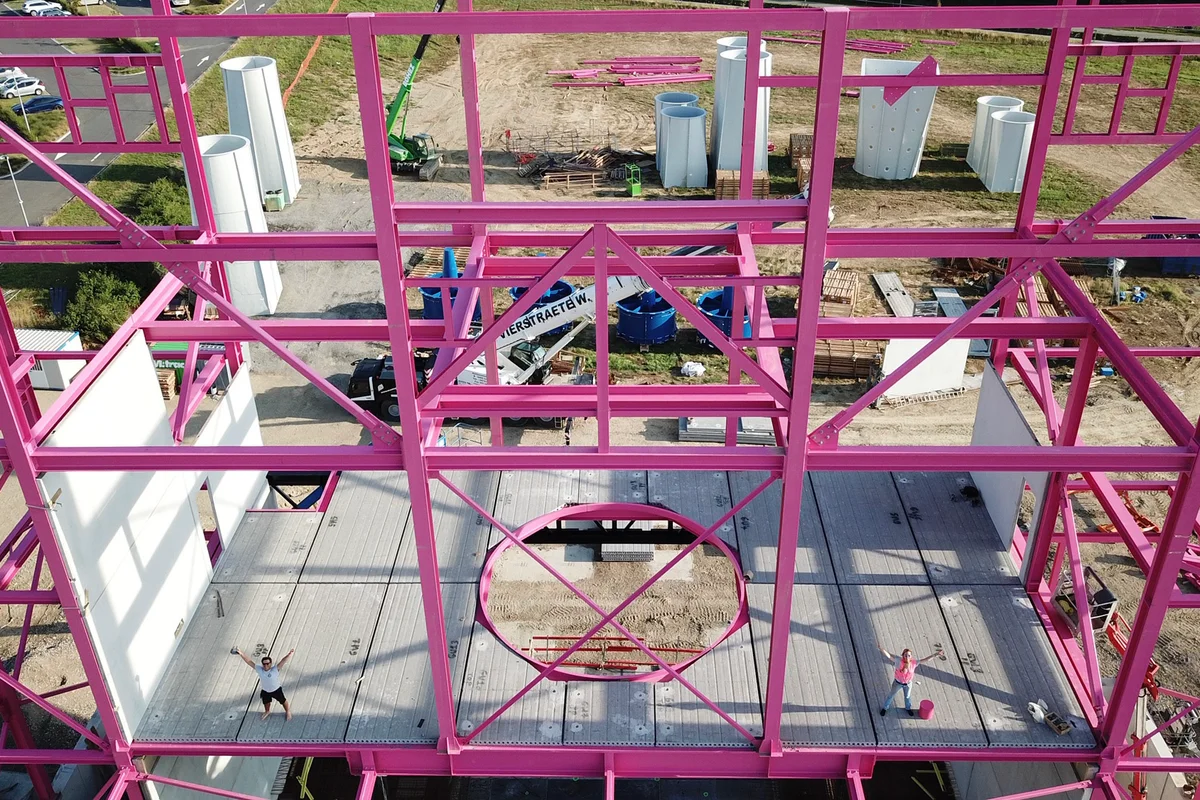

Wêne pêvajoya kombûna pêkhateyên avahîsaziyê ji bo avahiya Luxfly, di nav de tîrêjên hilgirê bar ên pembe yên navdar, nîşan dide. preview

وێنەکە دانانی یەکەی سەرەکی فەنی ئەکسیاڵی بۆ تونێلی با Luxfly لە لۆکسمبۆرگ نیشان دەدات. کۆمەڵەکە ڕۆتۆرێکی تیرە گەورەی هەیە لەگەڵ بلێدی فایبەری کاربۆن کە لەسەر تەوەرێکی ستوونی جێگیرکراون. کرێنێک پێکهاتەی فەنەکە لە ناو دوکتەکەدا جێگیر دەکات، کە بە پێکهاتەی پشتیوانی پۆڵایی سووری دامەزراوەکە دەورە دراوە. ئەم پێکهاتەیە جەریانی هەوا بۆ سیستەمی TunnelTech TT45 PRO دابین دەکات.

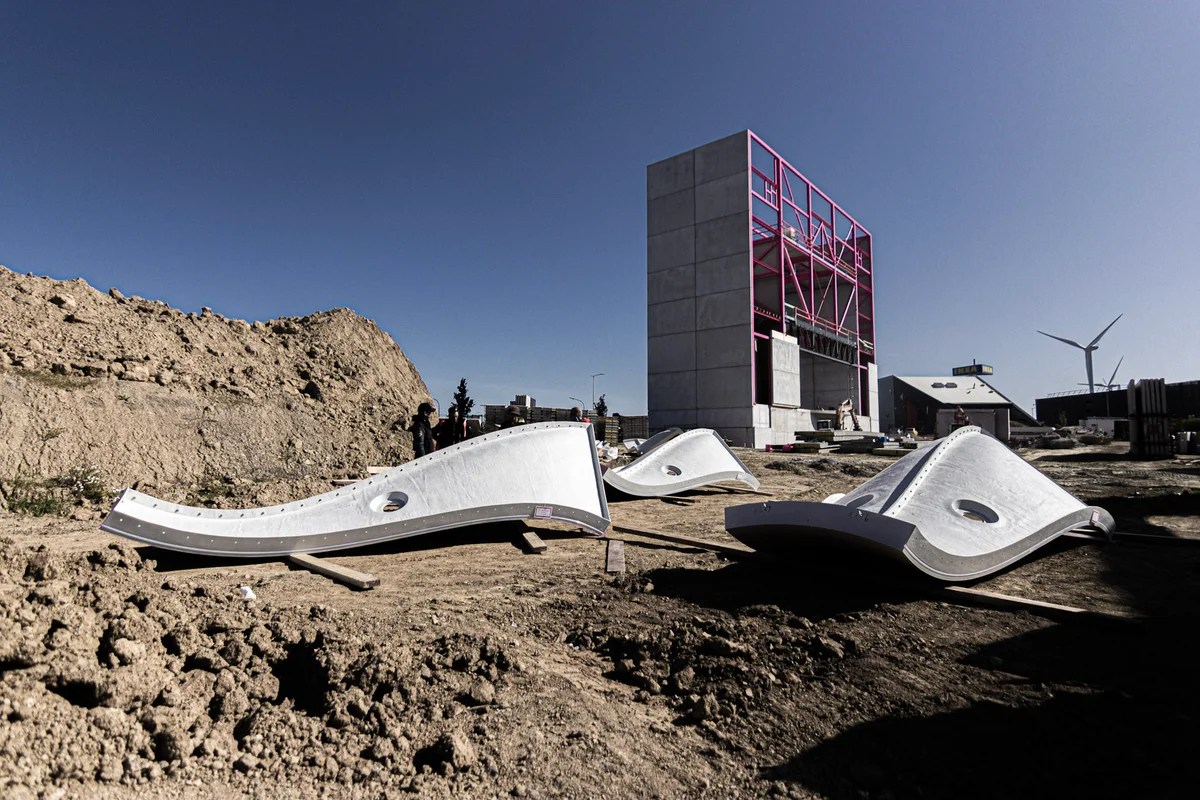

Wêne pêkhateyên plastîk-şûşe yên airjet (qet'eya tenkkirin) a tunêla bayê TT45 Pro nîşan dide ku li tesîsa Luxfly têne komkirin. Ev hêman beşek ji pergala aerodînamîk in ku ji bo herikîna hewayê ya bi îstîqrar û kêm-turbulans hatine sêwirandin. preview

دانانی کۆمەڵەی فەنی ئەکسیاڵی بۆ تونێلی با TT45 PRO لە Luxfly.

وێنەکە دانانی یەکەی سەرەکی فەنی ئەکسیاڵی بۆ تونێلی با Luxfly لە لۆکسمبۆرگ نیشان دەدات. کۆمەڵەکە ڕۆتۆرێکی تیرە گەورەی هەیە لەگەڵ بلێدی فایبەری کاربۆن کە لەسەر تەوەرێکی ستوونی جێگیرکراون. کرێنێک پێکهاتەی فەنەکە لە ناو دوکتەکەدا جێگیر دەکات، کە بە پێکهاتەی پشتیوانی پۆڵایی سووری دامەزراوەکە دەورە دراوە. ئەم پێکهاتەیە جەریانی هەوا بۆ سیستەمی TunnelTech TT45 PRO دابین دەکات.

2 / 25

Wêne pêvajoya kombûna pêkhateyên avahîsaziyê ji bo avahiya Luxfly, di nav de tîrêjên hilgirê bar ên pembe yên navdar, nîşan dide.

وێنەکە مونتاژی کۆتایی ڤەینە ڕێنماییەکان (turning vanes) لە بەشی خوارەوەی دوکتی تونێلی بای Luxfly نیشان دەدات. ڤەینە ڕێنماییەکان بەکاردێن بۆ ئاڕاستەکردنەوەی کارای جەریانی هەوا لە ناو لووپی ریسەرکولەیشن، کە دەبێتە هۆی کەمکردنەوەی توربولانس و لەدەستدانی فشار.

دانان و کۆکردنەوەی قەطعەی تەنککردن لە چەمبەری فڕینی تونێلی بای TT45 Pro. قەطعەی تەنککردن پێکهاتەیەکی ئێرۆدینامیکی گرنگە کە گواستنەوەی سافی جەریانی هەوا بۆ ناو چەمبەری فڕین مسۆگەر دەکات.

تەکنیکarێک بەشێکی دوکتی کۆمپۆزیتی FRPی چەماوە کە ڤەینە ڕێنماییەکانی تێدایە دادەنێت لە کاتی کۆکردنەوەی تونێلی با Luxfly. ئەم پێکهاتەیە گۆشەیەکی بازنەی ریسەرکولەیشنی TT45 PRO پێکدەهێنێت، کە دیزاین کراوە بۆ گۆڕینی ئاڕاستەی جەریانی هەوا لە ناو پێکهاتەی کۆنکرێتیدا. پڕۆسەی دانانەکە بریتییە لە ڕێکخستنی وردی دوکتە کۆمپۆزیتەکە بە بەکارهێنانی زنجیری بەرزکردنەوە بۆ ئەوەی لەگەڵ چوارچێوەی بیناکە بگونجێت.

دوو تەکنیکاری دانان کە بە پشتێنەی سەلامەتی و کەرەستەی بەستنەوە ئامادە کراون لەسەر چوارچێوەی پۆڵای پێکهاتەیی وەستاون لە کاتی دروستکردنی دامەزراوەی سکایدایڤینگ ناوەوە Luxfly لە لۆکسمبۆرگ. کارمەندان کارەکانی بەستنەوە لە بەرزیدا ئەنجام دەدەن بۆ ڕێکخستنی پێکهاتەکانی تونێلی با TunnelTech TT45 PRO لەگەڵ پێکهاتەی هەڵگری پەمەیی تایبەتی بیناکە. لە لای ڕاستەوە، ڕووی دەرەوەی کۆمەڵەی تونێلی با ستوونی دیارە لە تەنیشت греди پۆڵاکان.

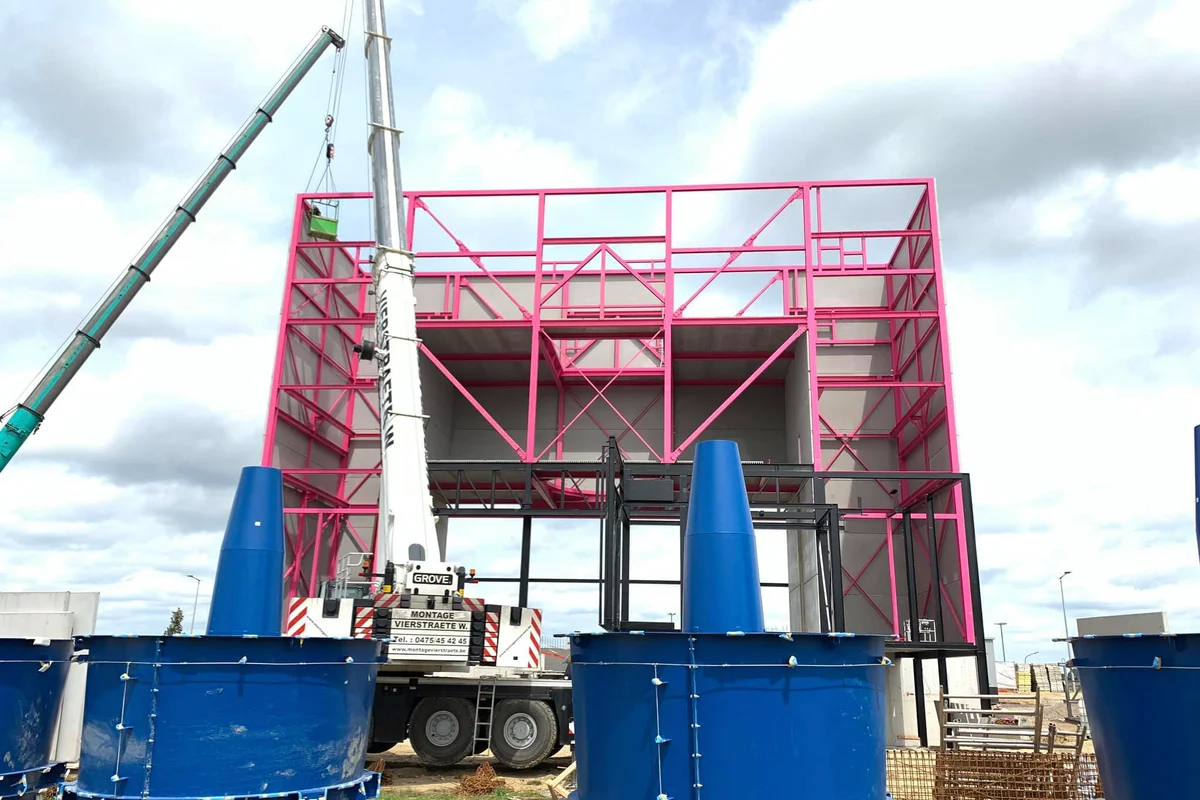

Yekeyên mezin ên şîn ên xaniyê fênê ku perên statorê dihewînin, li benda dananê ne li cihê tunêla bayê ya Luxfly li Luksembûrgê. Krênek mobîl li kêleka avahiya hilgirê ya pola ya pembe ya taybet a tesîsê dixebite. Ev pêkhateyên mekanîkî yên giran beşa statîk a kombûna fena eksyal ji bo pergala TT45 PRO pêk tînin. Tîma avakirinê amûran li ser erdê amade dike berî ku wan bilind bike nav lûpa dukta vegerê ya tesîsê.

وێنەکە دیمەنی درۆن نیشان دەدات بۆ کۆکردنەوەی بینایەکی پێکهاتەی کانزایی بۆ دامەزراوەی LuxFly، کە بەشێکە لە دانانی تونێلی با TT45 Pro.

وێنەکە پڕۆسەی کۆکردنەوەی بینای Luxfly نیشان دەدات، بە ներառی دانانی دیفیوژەرەکانی پلاستیکی شیشەیی. ئەم دیفیوژەرانە بەشێکن لە سیستەمی ئێرۆدینامیکی، کە دیزاین کراون بۆ باشترکردنی جەریانی هەوا و کەمکردنەوەی توربولانس لە ناو پێکهاتەی تونێلی با.

وێنەکە پرۆسەی کۆکردنەوەی تونێلی با بۆ سکایدایڤینگ ناوەوە (indoor skydiving) لە جۆری TT45 Pro لە دامەزراوەی Luxfly نیشان دەدات. پێکهاتە دیارەکان بریتین لە سٹرەکچەری چەمبەری فڕین و بەشەکانی دوکتەکانی هەوای کۆمپۆزیتی FRP، کە بۆ جەریانی هەوای کارا و کەمکردنەوەی دەنگ دیزاین کراون.

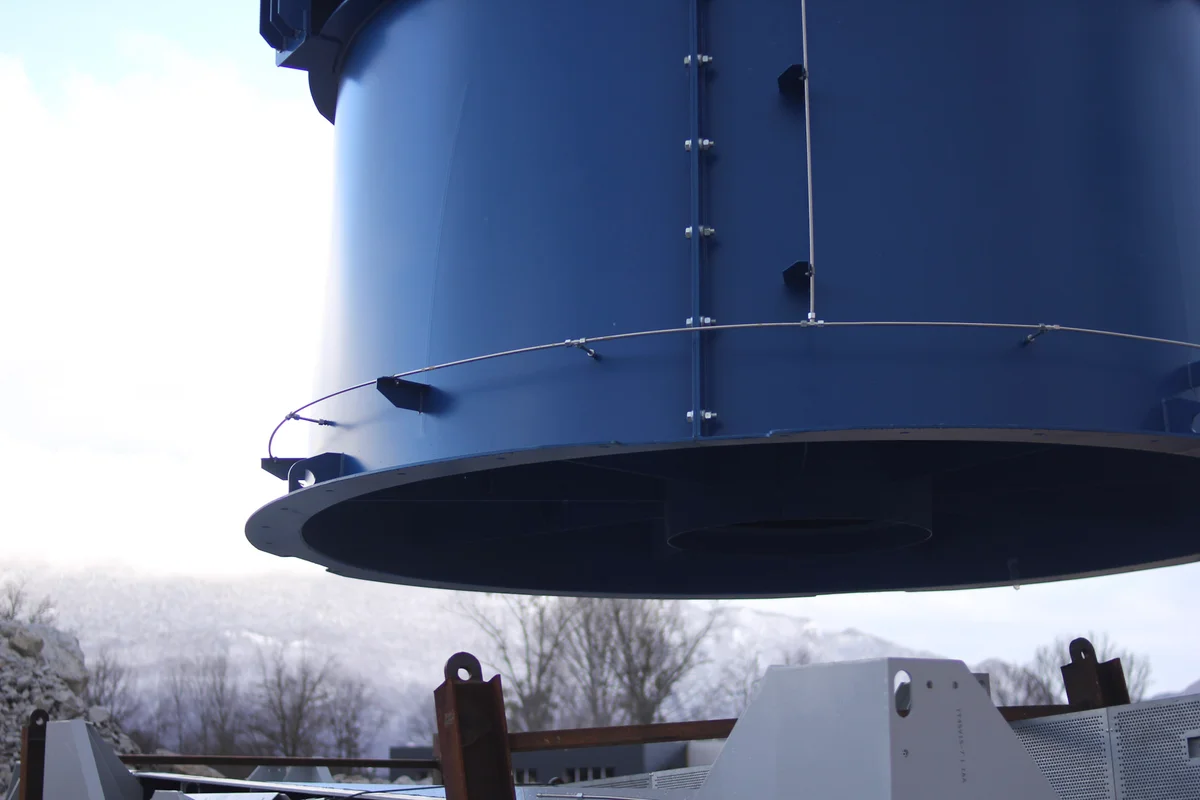

Pêvajoya dakishandina feniên aksiyal ên 12-tonî li cihê avakirinê WindAlps li Fransayê. Wêne operasyona hilgirtina giran nîşan dide ku ji bo bicihkirina van pêkhateyên mezin ên herikîna hewayê ji bo sazkirinê di nav tunêla bayê de hewce ye.

وێنەکە کۆمەڵەی ڤەینە ڕێنماییەکان (turning vane assembly) نیشان دەدات کە بە کرێن لە بیناکەوە بەرز دەکرێتەوە. لە پاشبنەما، دیفیوژەری چەمبەری فڕین بە کراوەکانی ڕووناکیەوە دیارە. ڤەینە ڕێنماییەکان بۆ ئاڕاستەکردنەوەی جەریانی هەوا لە ناو لووپی ریسەرکولەیشن بەکاردێن، کە توربولانس و دەنگ کەم دەکەنەوە.

کۆکردنەوەی بەشی گۆشەی دوکتی هەوا لەگەڵ ڤەینە ڕێنماییەکان لە شوێنی بیناسازی WindAlps. ڤەینە ڕێنماییەکان بە شێوەیەک ڕێکخراون کە ئاڕاستەی جەریانی هەوا باشتر بکەن و توربولانس لە سیستەمی ریسەرکولەیشن کەم بکەنەوە.

ئەم وێنەیە ڤەینە ڕێنماییە ئەلەمنیۆمە کۆکراوەکان نیشان دەدات کە لە بەشی سەرەوەی چەمبەری فڕین لە تونێلێکی بای دوو لووپ لە دامەزراوەی Windalps جێگیرکراون. ئەم ڤەینانە پێکهاتەیەکی سێگۆشەیی هاوشێوەی خانوو دروست دەکەن کە دیزاین کراوە بۆ دابەشکردنی جەریانی هەوای ستوونی بۆ دوو ڕێڕەوی جیاواز، و هەوا ئاڕاستەی دوکتەکانی گەڕانەوەی چەپ و ڕاست دەکات. دامەزراوەکە پێش دانانی سەقف نیشان دراوە، کە ڕێگە دەدات تیشکی خۆر پێکهاتەی ڤەین و کەناڵەکانی ساردکردنەوەی ناوخۆیی ڕووناک بکاتەوە.

پەرێسپێکتیڤێکی ستوونی کە لە ڕێگەی بەشی دیفیوژەری سەرەوەی تونێلی با TT45 PRO لە دامەزراوەی Wind Alps سەیری خوارەوە دەکات. دیوارە پانێڵە سپییەکانی سووڕی جەریانی هەوا دەرچەی گەیشتنی بازنەییان هەیە و بەرەو ئاستی چەمبەری فڕین دەچن. لە خوارەوە، زنجیرەکانی بەستنەوە و ئامێرە شینەکانی بیناسازی یارمەتی دانانی پێکهاتەکانی چەمبەری فڕینی شیشەیی و فلنجەکانی پەیوەندی پۆڵایی دەدەن.

چوارچێوەی پۆڵایی سەرەوەی تونێلی با TT45 PRO لە کاتی کۆکردنەوە لە دامەزراوەی WindAlps نیشان دەدرێت. بۆرییە مانیفۆڵدە هایدرۆلیکییە ڕەشەکان لە گۆشەکانی دوکتەکەدا دانراون، کە بەستراونەتەوە بە سیستەمی ساردکردنەوەی چالاک کە لە ناو ڤەینە ڕێنماییەکاندا (turning vanes) تێکەڵ کراوە. ئەم پەیوەندییانە ئاو بە ناو ڤەینەکاندا دەسوڕێننەوە بۆ کۆنترۆڵکردنی پلەی گەرمی جەریانی هەوا. پێکهاتە پۆڵاییەکە لەسەر بناغەیەکی کۆنکرێتی دانراوە، کە قەبارەی دامەزراندنی میکانیکی پێویست بۆ سیستەمی چەمبەری فڕینی 4.5 مەتری نیشان دەدات.

کۆکردنەوەی چەمبەری فڕینی TT45 PRO لە دامەزراوەی Wind Alps بەڕێوە دەچێت. کرێنێکی سپایدەر (spider crane) پانێڵە شیشەییە چەماوە و چەند لایەکان لەسەر بنکەی پۆڵایی پێکهاتەیی دادەنێت بۆ دروستکردنی ناوچەی فڕینی بازنەیی بێ چوارچێوە. کێبڵەکانی ڕیگینگ ئەڵقەی کانزایی سەرەوەیان هەڵواسیوە لە کاتێکدا سندوقی زیادە کە بەشی شیشەی تێدایە لە پاشبنەما ئامادەن بۆ دانان. ئەم قۆناغەی بیناسازی ناوچەی فڕینی شەفاف دادەمەزرێنێت کە تایبەتمەندی مۆدێلی TT45 PROـە.

کرێنێکی تایبەتمەندی سپایدەر (spider crane) کە بە هەڵگری ڤاکیومی (vacuum lifter) بەهێز ئامادە کراوە، پانێڵێکی شیشەیی چەماوەی گەورە بۆ چەمبەری فڕینی TT45 PRO دادەنێت. شاخەوانە پیشەسازییەکان کە لە ئەڵقە کۆنکرێتییەکەی سەرەوە هەڵواسراون، شیشەی چەند لایەی دەنگهەڵمژ ڕێنمایی دەکەن بۆ ناو چوارچێوە پۆڵاییەکە، لە کاتێکدا تەکنیککاران لەسەر داربەستەکان بنکەکە ڕێکدەخەن. ئەم پڕۆسەی کۆکردنەوەیە لە دامەزراوەی Wind Alps لە فەرەنسا، ناوچەی فڕینی شەفاف و سلیندەری تونێلی با بە بازنەی داخراو دروست دەکات.

سۆندەکانی دابینکردنی ئاوی ساردکردنەوە کە بەستراونەتەوە بە ڤەینە ڕێنماییەکانی تونێلی با TT45 PRO لە دامەزراوەی WindAlps. سیستەمی ساردکردنەوەی چالاک ئەم ڤەینە ڕێنماییانە بەکاردەهێنێت وەک گۆڕەوەری گەرمایی تێکەڵاو لەگەڵ دوکت. ئاوی سارد (chilled water) بەناو کەناڵە ناوخۆییەکانی ناو ڤەینە ئەلەمنیۆمە بۆشەکاندا دەسوڕێتەوە، گەرمی دروستبوو لە ئەنجامی لێکخشاندنی هەوا و کارکردنی فەن دەمژێت. ئەم شێوازە ڕێگە دەدات بە بەڕێوەبردنی گەرمی ڕاستەوخۆ لەناو گۆشەکانی دوکت بەبێ دروستکردنی بەرگری ئێرۆدینامیکی زیادە یان کۆیلەکانی ساردکردنەوەی جیاواز لە ڕێڕەوی جەریانی هەوادا.
