نایابیی ئەندازیاری

ئاشنابە بە داهێنانە ئەندازیارییە ئەڵمانییەکان کە TunnelTech دەکەنە پێوەری جیهانی بۆ ئەدا، کارایی وزە، و متمانەپێکراویی بەگەڕخستن.

ژووری فڕین فەنە ئەکسیاڵەکان (Axial Fans)دوکتە هەواییەکان لە ماددەی FRP Composite پەلەکانی ئاڕاستەکردن (Turning Vanes)ساردکردنەوەی پاسیڤ (هەواگۆڕکێ)سیستەمی ساردکردنەوەی چالاک (Active Cooling)ژووری بازدانی BASE

ژووری فڕین

ئەمە ئەو شوێنەیە کە ئەزموونی فڕین تێیدا دەخولقێت؛ دیزاینێکی پێشەنگ بۆ دابینکردنی زۆرترین سەلامەتی و ئاسوودەیی.

•تۆڕی سەلامەتیی پێشکەوتوو لە کێبڵی پۆڵایی کەم-بەرگری (Low-drag)، کە هێزی بەرکەوتن لە لێوارەکانی دەرەوەی ژووری فڕین هەڵدەمژێت
•دەروازەی پاددار (Padded) بۆ ڕێگریکردن لە پێکان و پاراستنی یەکسانیی لێشاوی هەوا لەناو ژوورەکەدا
•بەشی شووشەیی قووچەکیی بێ چوارچێوەی تایبەت بە TunnelTech، کە ڕووبەری بینینی فڕین دوو هێندە زیاد دەکات
•شووشەی فرەچین (Multilayer) و تەواو بازنەیی دژە دەنگ، بۆ مسۆگەرکردنی لێشاوێکی هەوای یەکسان
•بەرزیی ژووری فڕین تا 24m لەگەڵ بەشی شووشەیی تا 8m
•کەمکردنەوەی خێرایی هەوا بە ڕێژەی 2.12x بۆ زامنکردنی سەلامەتی

تایبەتمەندییە تەکنیکییەکان

بەرزیی ژوور

تا 24m (79')

بەرزیی شووشە

تا 8m (26')

کەمترین تیرە

4.5m (14'9")

کەمکردنەوەی خێرایی

2.12x

فەنە ئەکسیاڵەکان (Axial Fans)

دڵی بەهێزی سیستەمەکانی TunnelTech؛ بە وردییەکی ئەندازیاریی بێوێنە دیزاین و دروست کراون. لە ماوەی 16 ساڵ و ملیۆنان کاتژمێر کارکردندا، تۆمارێکی بێخەوشیان هەیە و تا ئێستا هیچ پارچەیەک یان بێرینگێک (Bearing) پێویستی بە گۆڕین نەبووە.

•هاوبەشیی ستراتیژی لەگەڵ EVG Lufttechnik - خاوەنی زیاتر لە 40 ساڵ ئەزموون لە بواری ئایرۆدینامیک
•بلێدەکانی کاربۆن فایبەر (Carbon-fiber) کە کارایی وزە و کۆنترۆڵی لەرزین دەگەیەننە ئاستێکی نوێ
•تیرەی گەورە و RPMـی نزم بۆ کەمترین ئاستی دەنگ و لەرزین
•مۆتۆری کارەبایی ABB یان Siemens بە تەمەنی کارکردنی پێشبینیکراوی 30+ ساڵ
•سێنسەری چاودێریی ورد بۆ لەرزین، پلەی گەرمی و ئاستی ڕۆن
•سیستەمی چەورکردنی ئۆتۆماتیکی و درایڤی فرێکوێنسیی (VFD) سەربەخۆ

تایبەتمەندییە تەکنیکییەکان

ماددەی بلێد

کاربۆن فایبەر

براندەکانی مۆتۆر

ABB / Siemens

تەمەنی پێشبینیکراو

30+ ساڵ

تۆماری کارکردن

بێ گۆڕینی پارچە

دوکتە هەواییەکان لە ماددەی FRP Composite

هەروەک چۆن بەلەمە چارۆکەدارەکان پشت بە دیزاینی ڕێک و لووس دەبەستن، کارایی تونێلی با-ش بەندە بە هێڵە ئایرۆدینامیکییە وردەکانەوە. ئامانج لێی گواستنەوەی لێشاوی هەوایە بەبێ بەربەست لە مۆتۆرەکانەوە بۆ ژووری فڕین و بەپێچەوانەوە.

•بەرزترین ئاستی وردبینی بۆ گواستنەوەی نەرمی هەوا لە نێوان بەشەکانی تونێلەکەدا
•نەهێشتنی توربولانس (Turbulence) لە نزیک دیوارەکان - کە هۆکاری سەرەکیی دەنگ و لەرزینە
•پێکهاتەی ساندویچی (Sandwich structure) کە شەپۆلەکانی دەنگ هەڵدەمژێت لە جیاتی گواستنەوەیان
•ڕێگری لە دەنگدانەوەی (Resonance) کۆنترۆڵنەکراو دەکات، بە پێچەوانەی دوکتە هەواییە باوەکان
•کەمترین فاکتەری لێکخشاندنی Darcy-Weißbach (0.185) لە پیشەسازییەکەدا
•گونجاو بۆ دامەزراندن لە شوێنە هەستیارەکاندا، وەک سەنتەرەکانی بازاڕکردن (مۆڵەکان)

تایبەتمەندییە تەکنیکییەکان

ماددە

FRP Composite

پێکهاتە

دیزاینی ساندویچ

فاکتەری لێکخشاندن

0.185 (کەمترین)

دامەزراندن

لە هەموو شوێنێک

دوکتە هەواییەکان لە ماددەی FRP Composite

پەلەکانی ئاڕاستەکردن (Turning Vanes)

کۆڵەکەی سەرەکیی کارایی تونێلی با. توێژینەوەکانی NASA دەریدەخەن کە تا 30%ی وزەی بەفیڕۆچوو لە تونێلێکدا، دەگەڕێتەوە بۆ دیزاینی خراپی پەلەکانی ئاڕاستەکردن، دابەشکردنی نادروستی پەلەکان و شێوازی نەسبکردنیان.

•پرۆفایلی وردی ئەندازیاریکراو بۆ باشترین ئاڕاستەکردنی جەریانی هەوا
•دابەشکردن و چڕیی گونجاوی پەلەکان ڕێگری لە دروستبوونی توربولانس دەکات
•نەسبکردنی ورد بۆ بەدەستهێنانی بەرزترین ئاستی کارایی
•دیزاینی بۆش (Hollow) کە ڕێگە دەدات سیستەمی ساردکردنەوەی چالاک تێیدا جێگیر بکرێت
•کاریگەریی یەکلاکەرەوەی هەیە لەسەر کوالیتیی جەریانی هەوا - کەمکردنەوەی توربولانس بە بەراورد بە دروستکردنی
•پاشەکەوتکردنی وزە تا 30% لە ڕێگەی دیزاینی دروستەوە

تایبەتمەندییە تەکنیکییەکان

بنەمای دیزاین

توێژینەوەی NASA

کاریگەری لەسەر وزە

تا 30%

ساردکردنەوە

تێکەڵکردن لەگەڵ پەلەی بۆش

کاریگەری

کۆنترۆڵکردنی توربولانس

ساردکردنەوەی پاسیڤ (هەواگۆڕکێ)

ئەم سیستەمە کە بە 'هەواگۆڕکێ' ناسراوە، بەکارهێنانی وزە بە ڕێژەی 30-35% کەم دەکاتەوە. لە ڕێگەی ئاڵوگۆڕکردنی هەوای ناوەوە لەگەڵ هەوای دەرەوە، ئەم تەکنیکە پێویستی بە بەکارهێنانی چیلەری گرانبەها و تێچووی چاکسازی و خەرجییە سەرەتاییەکانی ناهێڵێت.

•ئاڵوگۆڕکردنی تا 20%ی جەریانی هەوا بە هەوای تازە
•ساردکردنەوەی کارای سیستەمەکە لە پلەی گەرمیی خوار 30°C
•کەمکردنەوەی کۆی بەکارهێنانی وزە بە ڕێژەی 30-35%
•پێویستی بە چیلەری گرانبەها نامێنێت
•تێچووی چاکسازیی چیلەری نییە
•کەمکردنەوەی بەکارهێنانی وزە تا 60% لە ڕێگەی هەواگۆڕکێی ڕاستەوخۆوە

تایبەتمەندییە تەکنیکییەکان

ئاڵوگۆڕی هەوا

تا 20%

پاشەکەوتکردنی وزە

30-35%

پلەی گەرمیی کارکردن

خوار 30°C

پێویستی بە چیلەر

نەخێر

سیستەمی ساردکردنەوەی چالاک (Active Cooling)

بۆ کەشوهەوای گەرم و کارکردنی بێدەنگ لە نزیک ناوچە نیشتەجێبووەکان - ئاوی سارد (Coolant) دەکرێتە ناو پەلە ئاڕاستەکەرە بۆشەکانەوە کە وەک ئاڵوگۆڕکەری گەرمی (Heat Exchanger) کار دەکەن.

•سوڕانەوەی ئاوی سارد لەناو پەلە بۆشەکانی ئاڕاستەکردندا
•پەلەکان وەک ئاڵوگۆڕکەری گەرمی کار دەکەن بۆ ساردکردنەوەی یەکسانی جەریانی هەوا
•ڕێگری دەکات لەو توربولانسەی کە لە سیستەمە تەقلیدییەکانی ساردکردنەوەدا دروست دەبێت
•توانای کارکردنی هەیە لە هەموو جۆرە کەشوهەوایەکدا
•ئاستی دەنگ تا 51 dBA کەم دەکاتەوە
•گونجاوە بۆ دامەزراندن لە نزیک ناوچە نیشتەجێبووەکان (تەنها 30 مەتر دووری)

تایبەتمەندییە تەکنیکییەکان

ڕێگا

ئاڵوگۆڕی گەرمی لە ڕێگەی پەلەی بۆش

ئاستی دەنگ

51 dBA

کەشوهەوا

هەموو جۆرە کەشێک

شوێن

گونجاو بۆ ناوچەی نیشتەجێبوون

سیستەمی ساردکردنەوەی چالاک (Active Cooling)

ژووری بازدانی BASE

ئەم ژوورە دەکەوێتە بەشی سەرەوەی تونێلی با و ئامرازێکی دانەبڕاوە بۆ مەشقی پیشەیی پەڕەشووتەوانی. دەروازەیەکی دووەم بۆ ژووری فڕین دابین دەکات، کە ڕێگە دەدات بە ئەنجامدانی مەشقی دەرچوونی کۆنتڕۆڵکراو لە فڕۆکەوە لە ژینگەیەکی سەلامەتدا.

•دەروازەی دووەم لە بەشی سەرەوەی ژووری فڕین بۆ مەشقی دەرچوونی واقیعی
•کەمکردنەوەی خێرایی با بە بڕی 2x لە بەردەم دەرگاکە بۆ دابینکردنی بارودۆخی مەشقی سەلامەتتر
•تاکە ژوورە کە گونجاوە بۆ مەشقکردن بە پەڕەشووتی هاوسەنگکەرەوە
•بە شێوەیەکی بەرچاو سەلامەتی لە کاتی دانیشتنەکانی مەشقکردندا زیاد دەکات
•دەتوانرێت لەسەر داواکاری وا دیزاین بکرێت کە لە کابینەی فڕۆکە بچێت
•سیستەمی ئۆتۆماسیۆن و سەلامەتی تەواو بەردەستە

تایبەتمەندییە تەکنیکییەکان

شوێن

بەشی سەرەوەی تونێلی با

کەمکردنەوەی خێرایی

2x لە بەردەم دەرگا

جۆری مەشق

پەڕەشووتی هاوسەنگکەر

دیزاینی تایبەت

دیزاینی کابینەی فڕۆکە

چەمبەری فڕین(15)

دەرچوونی سەرەوە لە چەمبەری فڕین بۆ مەشقی BASE jump.(3)

Confusor(5)

دیفیوژەرên ورد بۆ گەڕاندنەوەی فشاری ئۆپتیمال(20)

فەنی ئەکسیاڵی کارا بە بلێدی فایبەری کاربۆن(23)

Glass panels(9)

Derxistina germiyê bi rêya venên aerodînamîk bê hêza çalak.(10)

Passive noise trapping within the sandwich duct design.(8)

لابردنی چالاکی گەرمی بۆ کارایی ئێرۆدینامیکی جێگیر.(20)

دانان و کۆکردنەوەی قەطعەی تەنککردن لە چەمبەری فڕینی تونێلی بای TT45 Pro. قەطعەی تەنککردن پێکهاتەیەکی ئێرۆدینامیکی گرنگە کە گواستنەوەی سافی جەریانی هەوا بۆ ناو چەمبەری فڕین مسۆگەر دەکات.

کۆکردنەوەی قەطعەی تەنککردن لە چەمبەری فڕینی TT45 Pro.

دانان و کۆکردنەوەی قەطعەی تەنککردن لە چەمبەری فڕینی تونێلی بای TT45 Pro. قەطعەی تەنککردن پێکهاتەیەکی ئێرۆدینامیکی گرنگە کە گواستنەوەی سافی جەریانی هەوا بۆ ناو چەمبەری فڕین مسۆگەر دەکات.

1 / 15

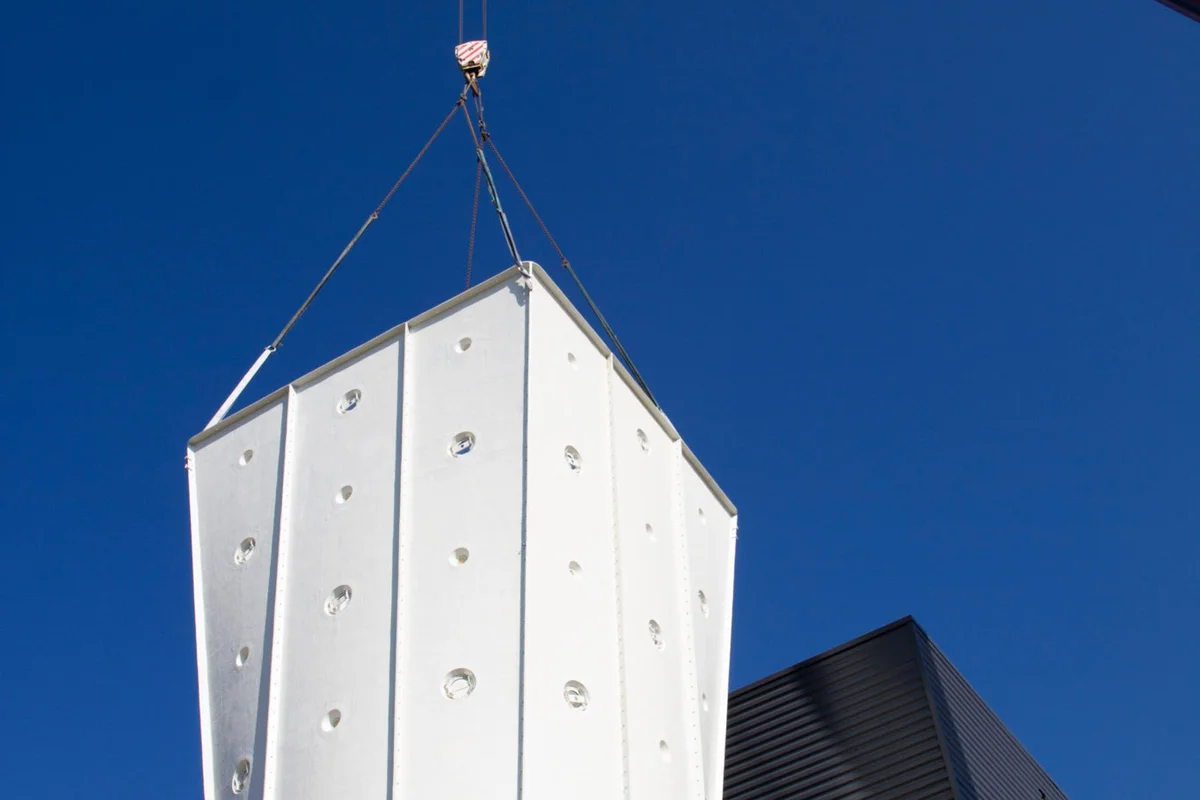

Krenek mobîl parçeyek difyuzer a FRP (fîberglas) ya spî û rû-rû li tesîsa Windalps li Fransayê radike cihê xwe. Ev pêkhate beşa jorîn a çembera firînê pêk tîne, ku rasterast li ser zona firînê ya şûşê ye. Avahî portên dorhêl ên diyarkirî vedihewîne ku ji bo sazkirina hêmanên ronahiyê hatine sêwirandin. Wekî beşek ji lûpa vezivrandinê (recirculating loop), ev difyuzer qada xaçerê ya herikîna hewayê berfireh dike da ku leza hewayê kêm bike dema ku ew ji çembera firînê derdikeve.

پەرێسپێکتیڤێکی ستوونی کە لە ڕێگەی بەشی دیفیوژەری سەرەوەی تونێلی با TT45 PRO لە دامەزراوەی Wind Alps سەیری خوارەوە دەکات. دیوارە پانێڵە سپییەکانی سووڕی جەریانی هەوا دەرچەی گەیشتنی بازنەییان هەیە و بەرەو ئاستی چەمبەری فڕین دەچن. لە خوارەوە، زنجیرەکانی بەستنەوە و ئامێرە شینەکانی بیناسازی یارمەتی دانانی پێکهاتەکانی چەمبەری فڕینی شیشەیی و فلنجەکانی پەیوەندی پۆڵایی دەدەن.

کۆکردنەوەی چەمبەری فڕینی TT45 PRO لە دامەزراوەی Wind Alps بەڕێوە دەچێت. کرێنێکی سپایدەر (spider crane) پانێڵە شیشەییە چەماوە و چەند لایەکان لەسەر بنکەی پۆڵایی پێکهاتەیی دادەنێت بۆ دروستکردنی ناوچەی فڕینی بازنەیی بێ چوارچێوە. کێبڵەکانی ڕیگینگ ئەڵقەی کانزایی سەرەوەیان هەڵواسیوە لە کاتێکدا سندوقی زیادە کە بەشی شیشەی تێدایە لە پاشبنەما ئامادەن بۆ دانان. ئەم قۆناغەی بیناسازی ناوچەی فڕینی شەفاف دادەمەزرێنێت کە تایبەتمەندی مۆدێلی TT45 PROـە.

کرێنێکی تایبەتمەندی سپایدەر (spider crane) کە بە هەڵگری ڤاکیومی (vacuum lifter) بەهێز ئامادە کراوە، پانێڵێکی شیشەیی چەماوەی گەورە بۆ چەمبەری فڕینی TT45 PRO دادەنێت. شاخەوانە پیشەسازییەکان کە لە ئەڵقە کۆنکرێتییەکەی سەرەوە هەڵواسراون، شیشەی چەند لایەی دەنگهەڵمژ ڕێنمایی دەکەن بۆ ناو چوارچێوە پۆڵاییەکە، لە کاتێکدا تەکنیککاران لەسەر داربەستەکان بنکەکە ڕێکدەخەن. ئەم پڕۆسەی کۆکردنەوەیە لە دامەزراوەی Wind Alps لە فەرەنسا، ناوچەی فڕینی شەفاف و سلیندەری تونێلی با بە بازنەی داخراو دروست دەکات.

دیمەنێکی ستوونی کە لە ڕێگەی خولی ئێرۆدینامیکییەوە بەرەو سەرەوە دەڕوانێت لە دامەزراوەی Wind Alps لە فەرەنسا لە قۆناغی داناندا. وێنەکە گواستنەوە لە بەشی بازنەییەوە بۆ گۆشەی دوکتی سەرەوە نیشان دەدات، کە تێیدا ڤەینە ڕێنماییە ئاسۆییەکان دانراون بۆ ئاڕاستەکردنەوەی جەریانی هەوا. گوریسە شینەکانی بەستنەوە بە ناوەڕاستدا شۆڕبوونەتەوە، کە بۆ گەیشتن بە گوریس بەکاردێن لە کاتی کۆکردنەوەی ئەم تونێلی با TT45 PRO. دیوارەکانی ناوەوە براندی Wind Alps و هێڵەکانی ڕووناکی LEDی تیشکیی تێکەڵکراو لەگەڵ پێکهاتەکە نیشان دەدەن.

تەکنیککاران خەریکی دانانی پانێڵێکی شیشەیی چەند لایەی چەماوەن بۆ تونێلی با TT45 PRO لە دامەزراوەی Brimob لە ئەندەنوسیا. بەرزکەرەوەیەکی ڤاکیوومی بەهێز بەشی شەفافەکە دەگرێت لەکاتێکدا کرێکاران بەرەو شوێنی خۆی لە سەرووی تۆڕی سەلامەتی ڕێنمایی دەکەن. ئەم کارە چەمبەری فڕین بە تیرەی 4.5 مەتر دروست دەکات، بە بەکارهێنانی شیشەی کیمیایی بەهێزکراو بۆ مسۆگەرکردنی سەلامەتی و ڕوونی بینین لە کاتی ڕاهێنانی پیشەییدا.

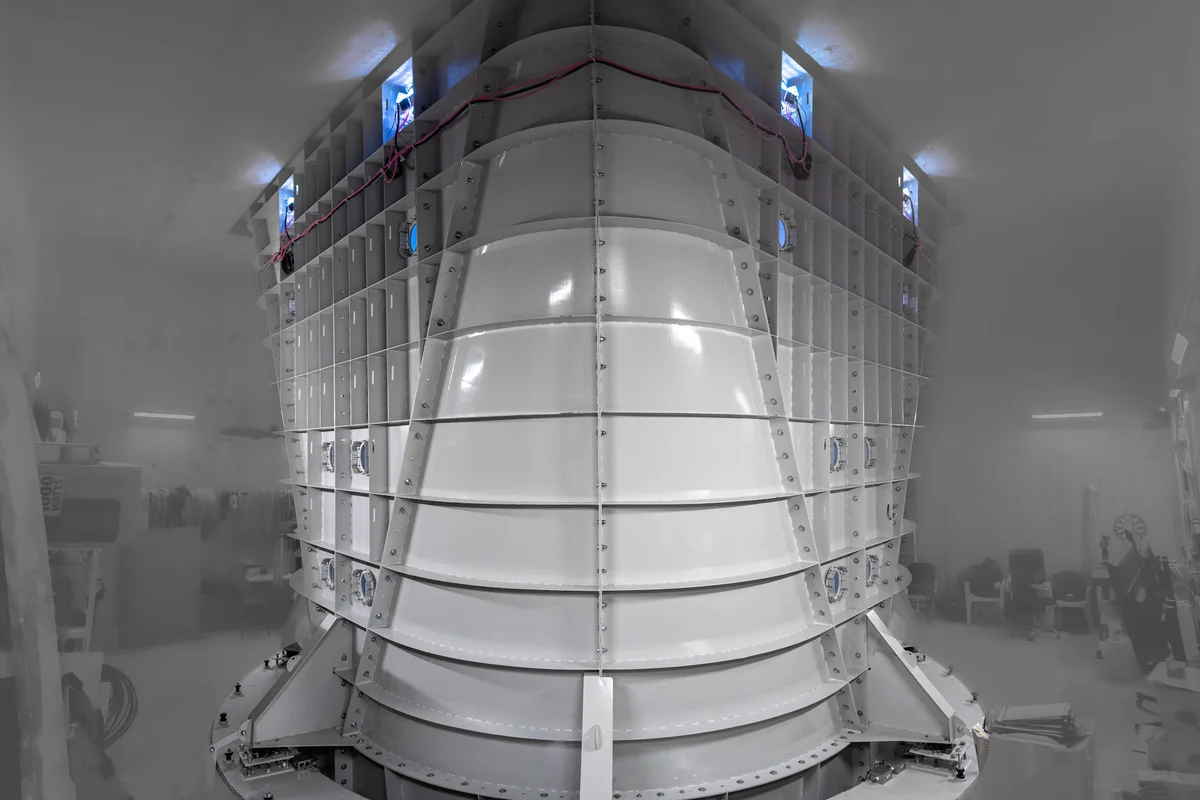

Wêneke danani komelî difyužerî pola bo tunêlî bay TunnelTech TT52 Pro le fasîlîtî Kuzbas Arena nîşan dedat. Em pêkhateyî duktî frawanbûwe rasteuxo le ser çemberî fřîn dadenîşêt bo hidîkirdineweyî ceryanî hewa û gêřaneweyî fişar le naw lûpî rîsêrkuleyşin. Pêkhateke le panêlî polayî spî parçe parçe pêkhatûwe legel řîbîngî heykelî derekî û bestineweyî flancî biltkraw, ke beşî guastineweyî sereweyî sirkîtî ceryanî hewayî stûnî be qetîrî 5.2 metre pêkdehênêt.

دانانی تونێلی بای TT43 Smart لە China Flight Town بەردەوامە بە بەرزکردنەوەی بەشی دیفیوژەری چەمبەری فڕین. پێکهاتە سپییەکە خاوەنی کرانەوەیەکی بازنەییە کە بە ناوچەی فڕینەوە دەبەسترێتەوە. لە پاشبنەما، بەشێکی ئاسۆیی دوکتی گەڕانەوە کە بە ڤەینە ڕێنماییە ڕەشەکان ئامادەکراوە لەسەر داربەستە پۆڵاییەکان وەستاوە. کارمەندانی بیناسازی کۆنترۆڵی قایشەکانی بەستن دەکەن بۆ ڕێکخستنی ئەم بەشە ئێرۆدینامیکییە قورسە.

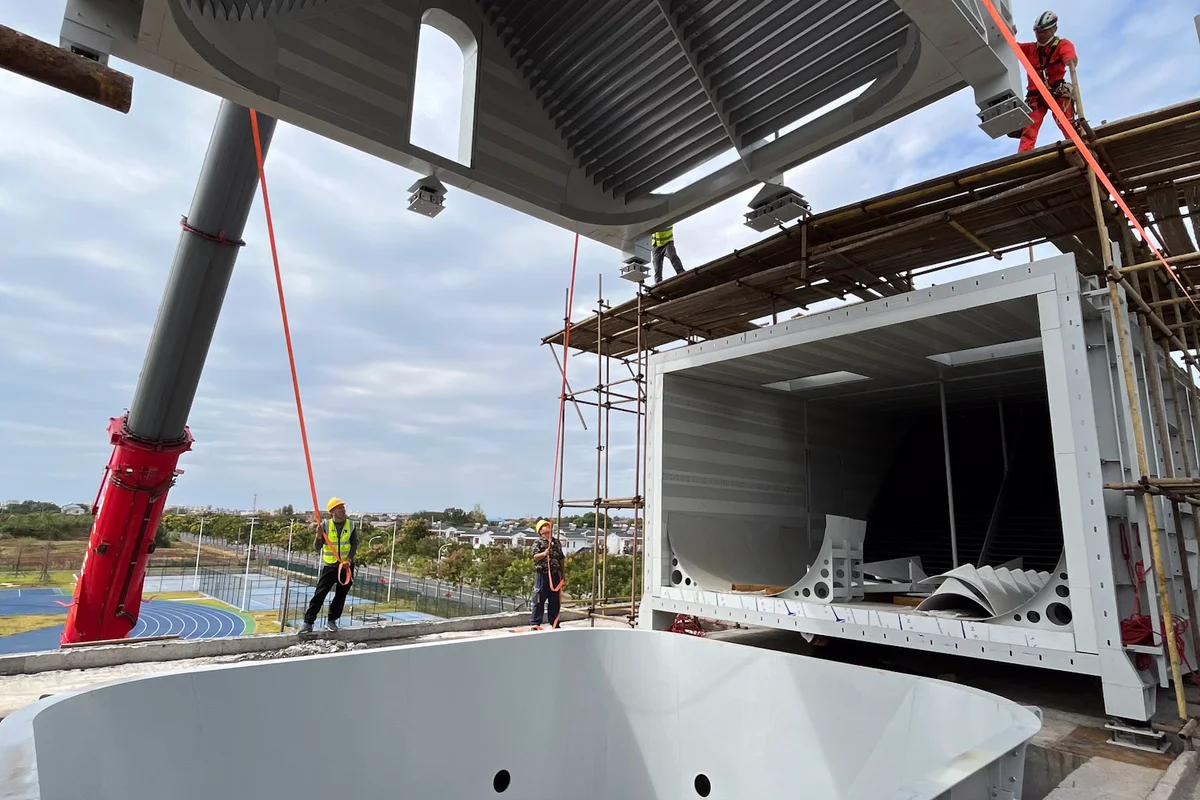

Vînçek beşa jorîn a çembera fڕînê ya ku perên rêber (turning vanes) tê de ne dadixe xwarê di dema danana tunêla ba SmartFly 4.3 li China Flight Town. Ev pêkhate wekî dabeşkerek jeryanê ji bo veavakirina lûpa ducar kar dike, jeryana hewayê ya stûnî dabeş dike ser du rêyên cuda: yek hewayê ber bi kanda vegera li pêş ve araste dike û ya din ber bi paş ve. Karkerên li ser îskeleyê (scaffolding) avahiya pola ber bi cihê wê li ser bingeha plenumê rêber dikin.

تەکنیککاران پانێڵێکی شیشەیی چەماوە بۆ چەمبەری فڕینی تونێلی بای TT43 Smart لە پڕۆژەی China Flight Town دادەنێن. بەرزکەرەوەیەکی ڤاکیوومی بەهێز کە بە کرێنێکەوە بەستراوەتەوە، بەشی شیشەیی چەند لایەی دەنگهەڵمژ دەخاتە ناو چوارچێوەی پۆڵایینەکە. تیمی دانان تەکنیکەکانی گەیشتن بە پەت و پەیژە بەکاردەهێنن بۆ ڕێکخستنی شیشە کیمیاییە بەهێزکراوەکە، بۆ دڵنیابوون لە جێگیربوونی ورد بۆ ناوچەی فڕین بە تیرەی 4.3 مەتر.

تەکنیکارانی TunnelTech پانێڵە شیشەییەکانی چەند لایەی چەماوە بۆ چەمبەری فڕینی تونێلی با TT43 Smart لە دامەزراوەی China Flight Town دادەنێن (Installation). کرێنێکی سپایدەر کە بە هەڵگری ڤاکیۆم ئامادە کراوە، بەشی شیشەیی قورس دادەنێت لە کاتێکدا تیمێک پەتی گەیشتن و پەیژە بەکاردەهێنن بۆ ڕێکخستنی ورد. پڕۆسەی دانانەکە چەمبەری فڕینی سلیندەری بە تیرەی ٤.٣ مەتر کۆدەکاتەوە، بە بەکارهێنانی شیشەی بەهێزکراوی کیمیایی بۆ دڵنیابوون لە سەلامەتی پێکهاتەیی و ئێرۆدینامیکی جەریانی هەوای جێگیر.

ئەم دیمەنە ستوونییە لە دوکتی گەڕانەوەی سەرەوە بۆ خوارەوە بۆ ناو چەمبەری فڕینی تونێلی با TT43 Smart لە دامەزراوەی China Flight Town دەڕوانێت. ڕیزەکانی ڤەینە ڕێنماییە ئێرۆدینامیکییەکان لە گۆشەکانی سەرەوە ڕیزکراون بۆ ئاڕاستەکردنی جەریانی هەوا و کەمکردنەوەی توربولانس. لە خوار بەشی ڤەینەکان، دیوارە سپییەکانی دیفیوژەر دەگوازرێنەوە بۆ چەمبەری فڕینی شیشەیی بە تیرەی 4.3 مەتر. گوریس و پەیژەکانی ناو پێکهاتەکە ئاماژەن بۆ پڕۆسەی دانانی بەردەوامی پێکهاتە میکaniki و ستراکچەرییەکان.

ئەندازیارێکی گەیشتن بە پەت لەژێر تۆڕی سەلامەتی هەڵواسراوە، کاری دامەزراندن لەسەر قەطعەی تەنککردن ئەنجام دەدات. دیمەنەکە بەرەو سەرەوە دەڕوانێت لە ڕێگەی تۆڕی کێبڵی پۆڵا و چەمبەری فڕینەوە، کە دیمەنی ڤەینە ڕێنماییەکان لە سەرەوەی بازنەکە نیشان دەدات. تەکنیککارەکە لە ناو کۆنی تەنککردنی کۆمپۆزیتی سپیدا جێگیر بووە، کەل و پەلی هەڵواسین بەکاردەهێنێت بۆ گەیشتن بە ڕووی ژێر سەکۆی فڕین.

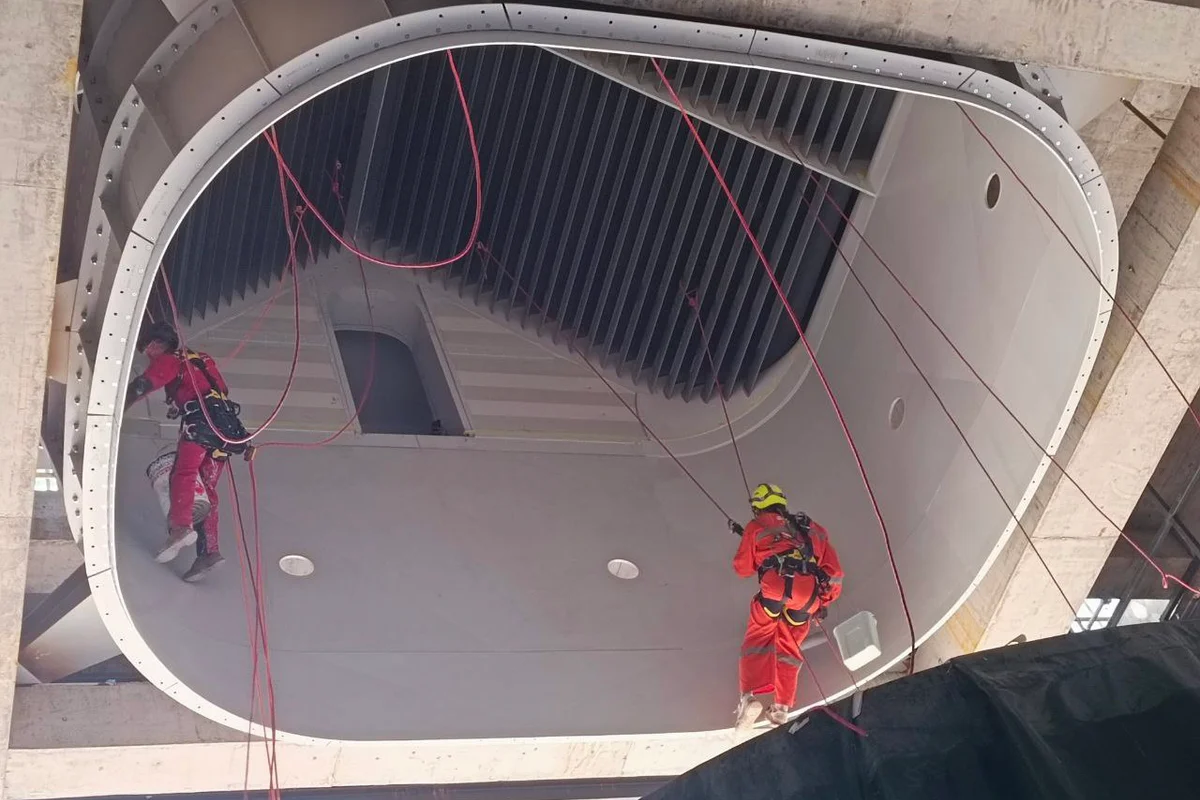

تەکنیککاران هەڵدەستن بە دانانی بەشی سەرەوەی چەمبەری فڕین بۆ تونێلی بای TT43 Smart لە China Flight Town بە بەکارهێنانی تەکنیکی پەte (rope access). وێنەکە پێکهاتە سپییە کۆمپۆزیتەکە نیشان دەدات کە خاوەنی بڕینی بازنەییە و بۆ دانانی سەرچاوەکانی ڕووناکی دیزاین کراوە. لە سەرووی کرێکارەکانەوە، دەرگایەکی لاکێشەیی ڕێگە دەدات بە گەیشتن بە ژووری BASE jumping. لە بەشی سەرەوەی سێکشنەکەدا، ڤەینە ڕێنماییەکان (turning vanes) بە شێوەی V ڕیزکراون بۆ دابەشکردنی جەریانی هەوا بۆ ناو دوکتەکانی گەڕانەوەی لای چەپ و ڕاست.
