Инженерчлэлийн төгс байдал
TunnelTech-ийг гүйцэтгэл, эрчим хүчний хэмнэлт, үйл ажиллагааны найдвартай байдлаараа дэлхийн жишиг болгосон Герман инженерчлэлийн инновацтай танилцана уу.
Нислэгийн камер
Жинхэнэ нислэг өрнөдөг орон зай — аюулгүй байдал, тав тухыг дээд зэргээр хангасан хувьсгалт шийдэл.
- •Агаарын эсэргүүцэл багатай ган татлага бүхий шинэлэг аюулгүйн тор нь цохилтын хүчийг хамгийн чухал хэсэг болох зах руугаа шингээдэг
- •Зөөлөвчтэй оролт нь өндөр хурдтай мөргөлдөх үед ч гэмтлээс сэргийлж, камер доторх агаарын урсгалын жигд байдлыг хадгална
- •TT-ийн нэрийн хуудас болсон хүрээгүй, конус хэлбэрийн шилэн хэсэг нь хурдны аюулгүй бууралтыг алдагдуулахгүйгээр нислэгийн харагдах орон зайг хоёр дахин нэмэгдүүлдэг

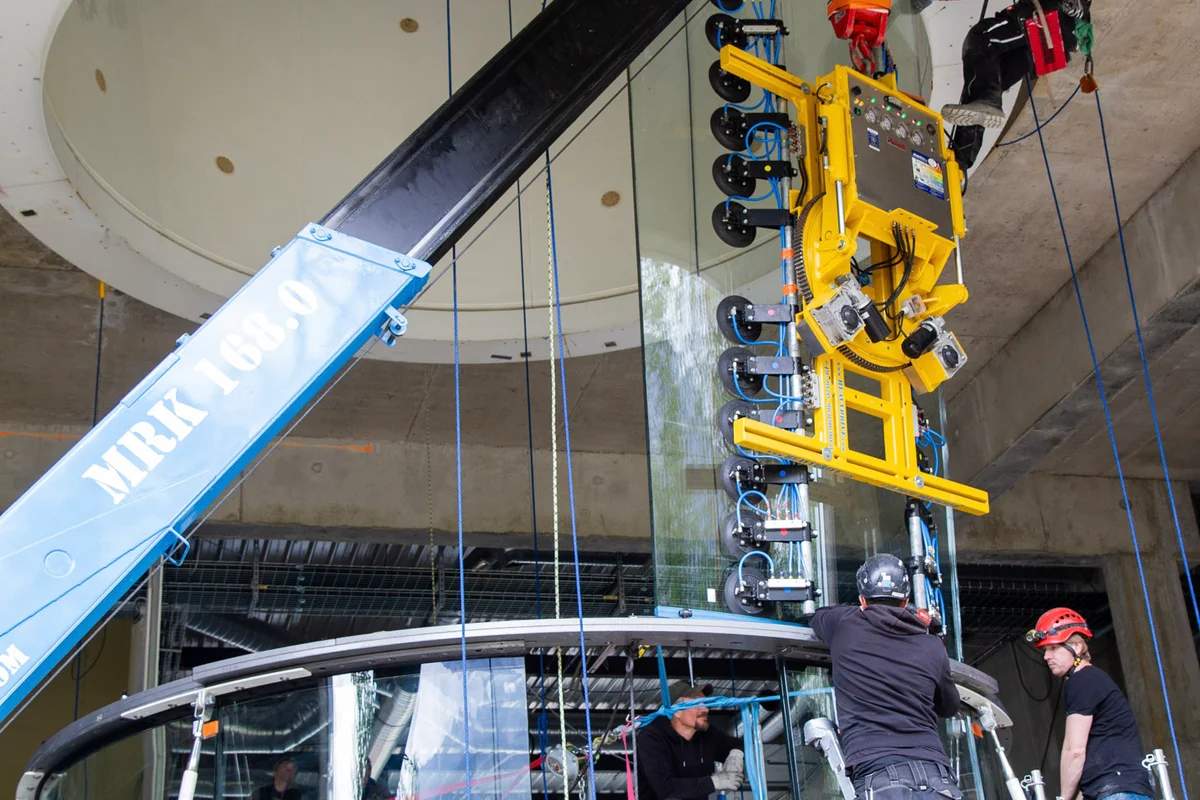

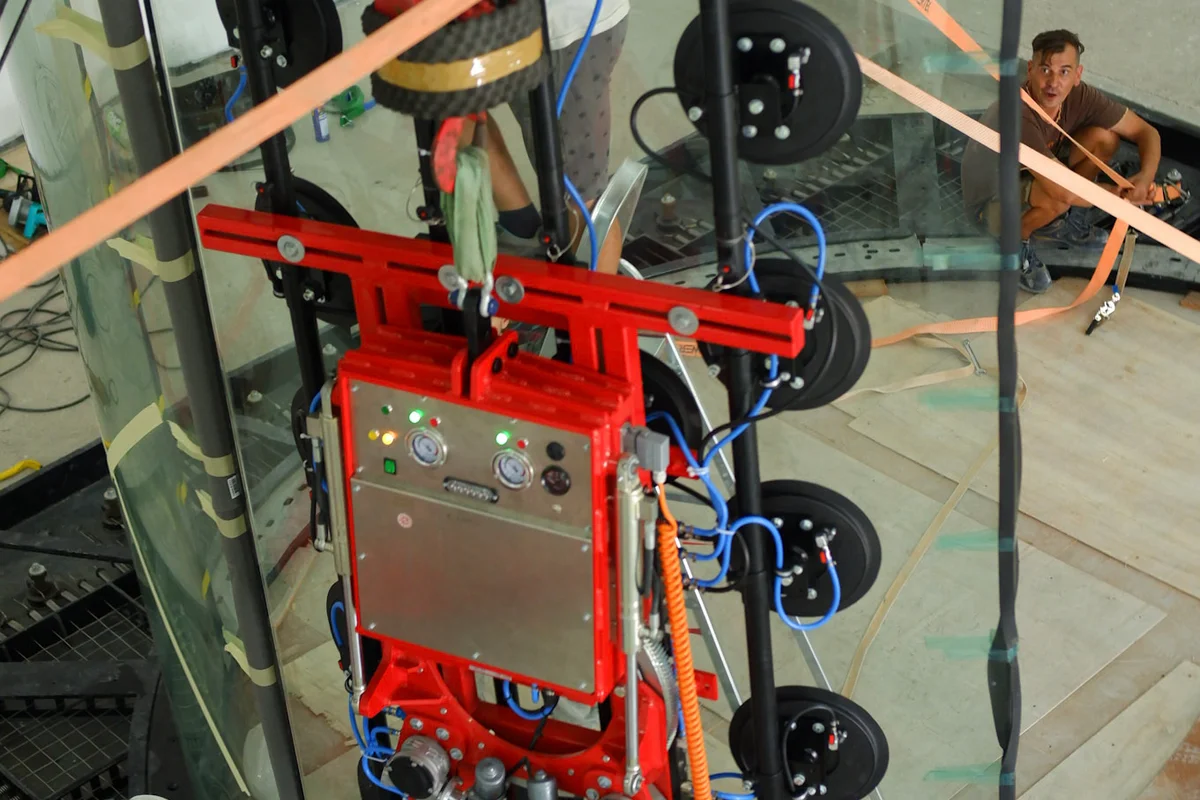

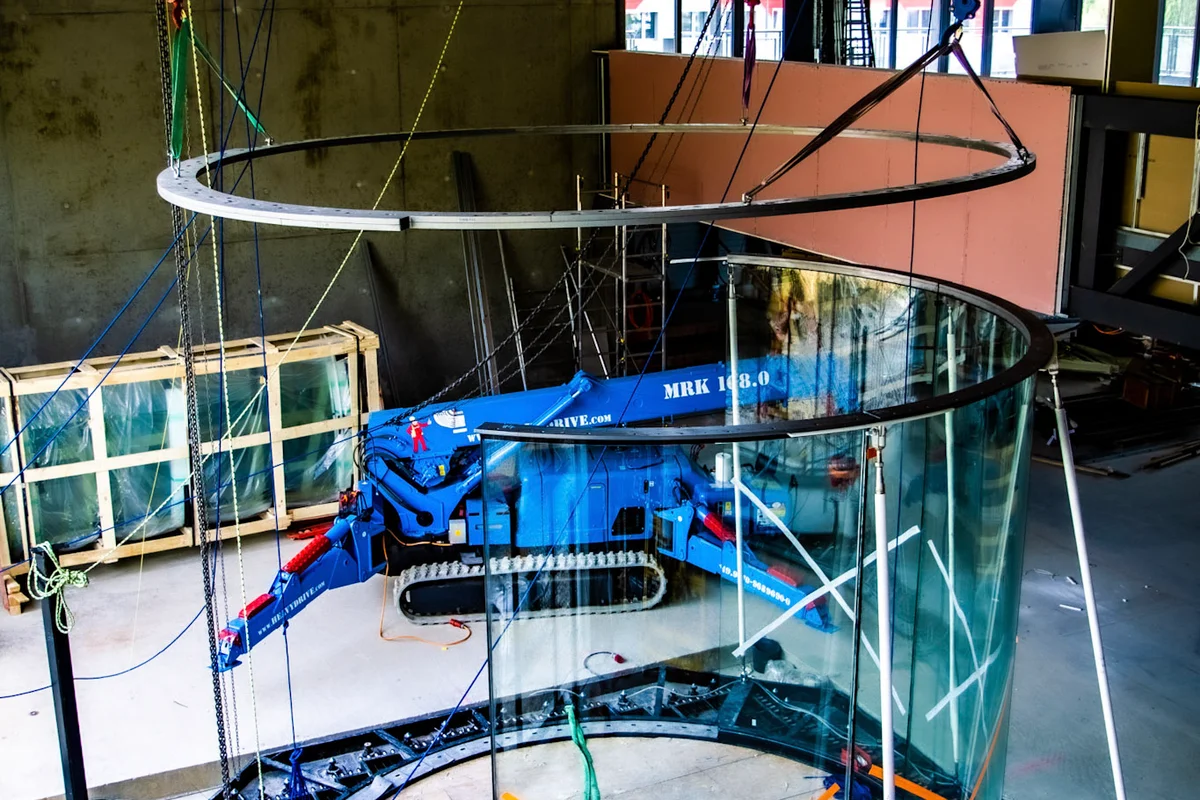

- •Төгс дугуй хэлбэртэй, дуу чимээ шингээгч олон давхаргат шил нь олон өнцөгт камертай харьцуулахад агаарын урсгалыг жигд болгож, үзэгчдэд чимээгүй орчныг бүрдүүлнэ
- •Нислэгийн камерын нийт өндөр 24m хүртэл, үүнээс шилэн хэсэг нь 8m хүртэл байх боломжтой
- •Аюулгүй байдлыг хангах үүднээс дээшлэх тусам агаарын хурдыг 2.12 дахин бууруулдаг
Тэнхлэгийн сэнсүүд
TunnelTech салхин хонгилын хүчирхэг зүрх — нарийн тооцоолол, өндөр нарийвчлалтайгаар үйлдвэрлэгдсэн. 16 жил, сая сая цагийн ашиглалтын явцад сэнсний холхивч солих шаардлага гарч байгаагүй найдвартай түүхтэй.
- •EVG Lufttechnik-тэй байгуулсан стратегийн түншлэл — 40 гаруй жилийн аэродинамик болон үйлдвэрлэлийн туршлага
- •Карбон ирүүд нь эрчим хүчний хэмнэлт болон чичиргээний хяналтыг шинэ түвшинд гаргасан
- •Том диаметр, бага эргэлтийн хурд нь дуу чимээ болон чичиргээг хамгийн бага түвшинд барьдаг
- •30+ жилийн ашиглалтын хугацаатай ABB эсвэл Siemens цахилгаан моторууд
- •Чичиргээ, температур, холхивчийн тосны түвшинг хянах бүрэн оношилгооны мэдрэгчүүдтэй
- •Автомат тосолгооны систем болон бие даасан давтамж хувиргагчид (VFD)

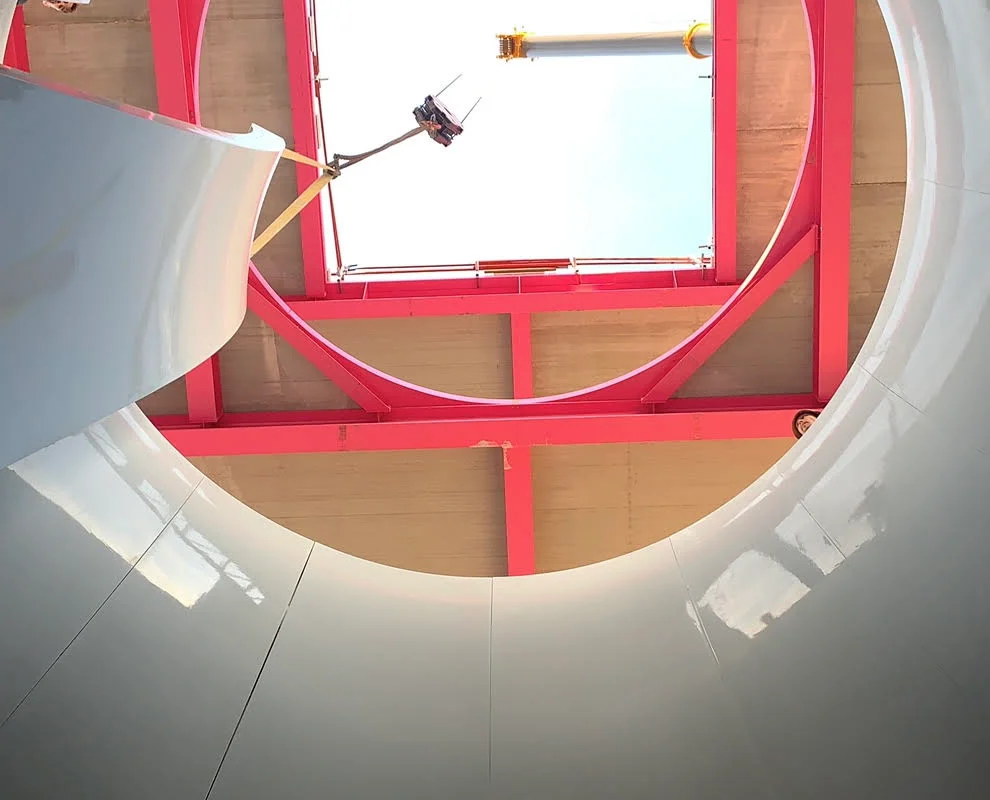

FRP композит агаарын сувгууд
Шилдэг дарвуулт завь төгс хэлбэртэй байдаг шиг, салхин хонгилын үр ашиг нь агаарын урсгалыг сэнснээс нислэгийн камер руу болон буцааж саадгүй чиглүүлэх нарийн аэродинамик шугамаас шууд хамаардаг.
- •Хонгилын хэсгүүдийн хооронд жигд шилжилтийг хангах дээд зэргийн нарийвчлалтай үйлдвэрлэл
- •Дуу чимээ, чичиргээний үндсэн шалтгаан болох хананы ойролцоох турбулент урсгалыг арилгадаг
- •Дууны долгионыг дамжуулахын оронд өөртөө шингээдэг сэндвич бүтэцтэй
- •Уламжлалт агаарын сувгуудад түгээмэл тохиолддог хяналтгүй резонансын оргил үүсэх ээс сэргийлнэ
- •Салбартаа хамгийн бага Darcy-Weißbach үрэлтийн коэффициент (0.185)
- •Худалдааны төв зэрэг дуу чимээний шаардлага өндөртэй байршилд суурилуулах боломжийг олгоно

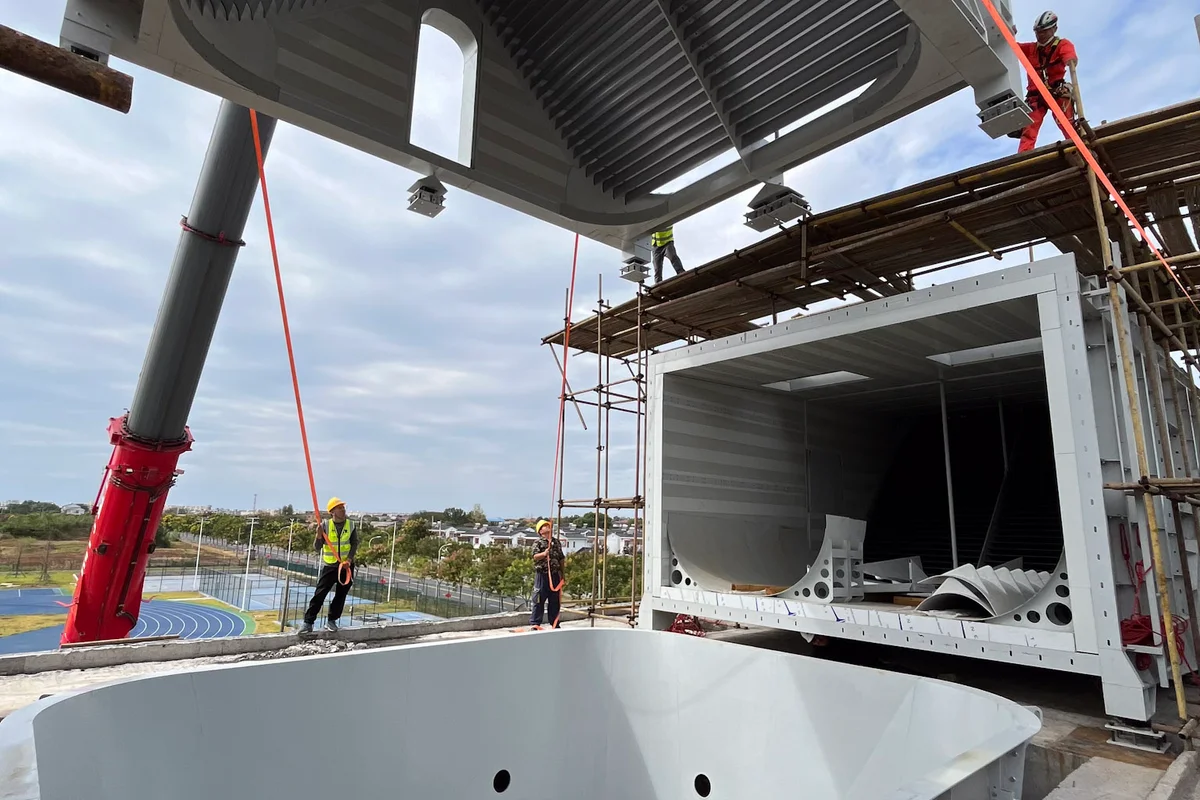

Чиглүүлэгч ирүүд (Turning Vanes)
Салхин хонгилын үр ашгийг тодорхойлогч гол хүчин зүйл. NASA-гийн судалгаагаар эрчим хүчний алдагдлын 30 хүртэлх хувь нь чиглүүлэгч ирний загварчлал муу, хоорондын зай тохироогүй эсвэл буруу суурилуулснаас үүдэлтэй болохыг тогтоосон.
- •Агаарын урсгалыг оновчтой чиглүүлэх нарийн тооцоолол бүхий профиль
- •Ир хоорондын зайг зөв тооцоолсноор урсгалын хуйлраанаас сэргийлнэ
- •Үр ашгийг дээд зэргээр нэмэгдүүлэх оновчтой угсралт
- •Хөндий бүтэцтэй тул идэвхтэй хөргөлтийн системтэй хослуулах боломжтой
- •Агаарын урсгалын чанарт шууд нөлөөлдөг — хуйлрааг бууруулах эсвэл үүсгэх эрсдэлтэй
- •Зөв загварчилснаар эрчим хүчний зарцуулалтыг 30% хүртэл хэмнэнэ
Идэвхгүй хөргөлт (Агаар сэлгэлт)
"Агаар сэлгэлт" буюу идэвхгүй хөргөлт нь эрчим хүчний зардлыг 30-35% хүртэл бууруулдаг. Гадна агаартай солилцох замаар хөргөх энэхүү арга нь өртөг өндөртэй чиллер ашиглах, түүний засвар үйлчилгээ болон хөрөнгө оруулалтын зардлыг бүрэн хэмнэх боломж олгоно.
- •Эргэлтийн контур дахь агаарын 20% хүртэлх хэсгийг гадна агаараар сэлгэдэг
- •Гадна температур 30°C-ээс бага үед системийг үр дүнтэй хөргөнө
- •Нийт цахилгаан зарцуулалт 30-35% буурна
- •Өндөр үнэтэй чиллер ашиглах шаардлагагүй
- •Чиллерийн ашиглалт, засвар үйлчилгээний зардал гарахгүй
- •Шууд агаар сэлгэлтийн горимд цахилгаан зарцуулалт 60% хүртэл буурна
Идэвхтэй хөргөлтийн систем
Халуун уур амьсгалтай бүс болон орон сууцны ойролцоо дуу чимээ багатай ажиллахад зориулагдсан. Дулаан солилцуурын үүрэг гүйцэтгэх хөндий чиглүүлэгч ирүүдээр хөргөлтийн шингэнийг дамжуулах шийдэлтэй.
- •Хөндий чиглүүлэгч ирүүдийн дотуур хөргөлтийн шингэн гүйнэ
- •Ирүүд нь агаарын урсгалыг жигд хөргөх дулаан солилцуурын үүрэг гүйцэтгэнэ
- •Уламжлалт хөргөлтийн системээс үүсдэг нэмэлт хуйлраа, эсэргүүцлийг арилгасан
- •Цаг уурын ямар ч нөхцөлд тогтвортой ажиллана
- •Дуу чимээний түвшин 51 dBA хүртэл бага
- •Орон сууцны бүсэд маш ойрхон (30 м) байршуулах боломжтой
Бэйс үсрэлтийн тасалгаа
Салхин хонгилын дээд хэсэгт байрлах Бэйс үсрэлтийн тасалгаа нь мэргэжлийн шүхрийн сургуулилтад зайлшгүй шаардлагатай хэрэгсэл юм. Энэ нь нислэгийн тасалгаа руу нэвтрэх хоёрдогч орц болж, аюулгүй орчинд агаарын хөлгөөс үсрэх хяналттай дадлага хийх боломжийг олгодог.
- •Нислэгийн тасалгааны дээд хэсэгт байрлах нэмэлт орц нь бодит нөхцөлд ойртсон үсрэлтийн сургуулилт хийх боломжтой
- •Хаалганы хэсэгт салхины хурдыг 2 дахин бууруулж, сургуулилтын нөхцөлийг илүү аюулгүй болгосон
- •Тогтворжуулагч шүхэртэй сургуулилт хийхэд тохиромжтой цорын ганц тасалгаа
- •Сургуулилтын үеийн аюулгүй байдлыг эрс нэмэгдүүлнэ
- •Хүсэлтийн дагуу агаарын хөлгийн бүхээгтэй ижил загвараар хийх боломжтой
- •Бүрэн автоматжуулалт болон аюулгүй байдлын системүүд боломжтой

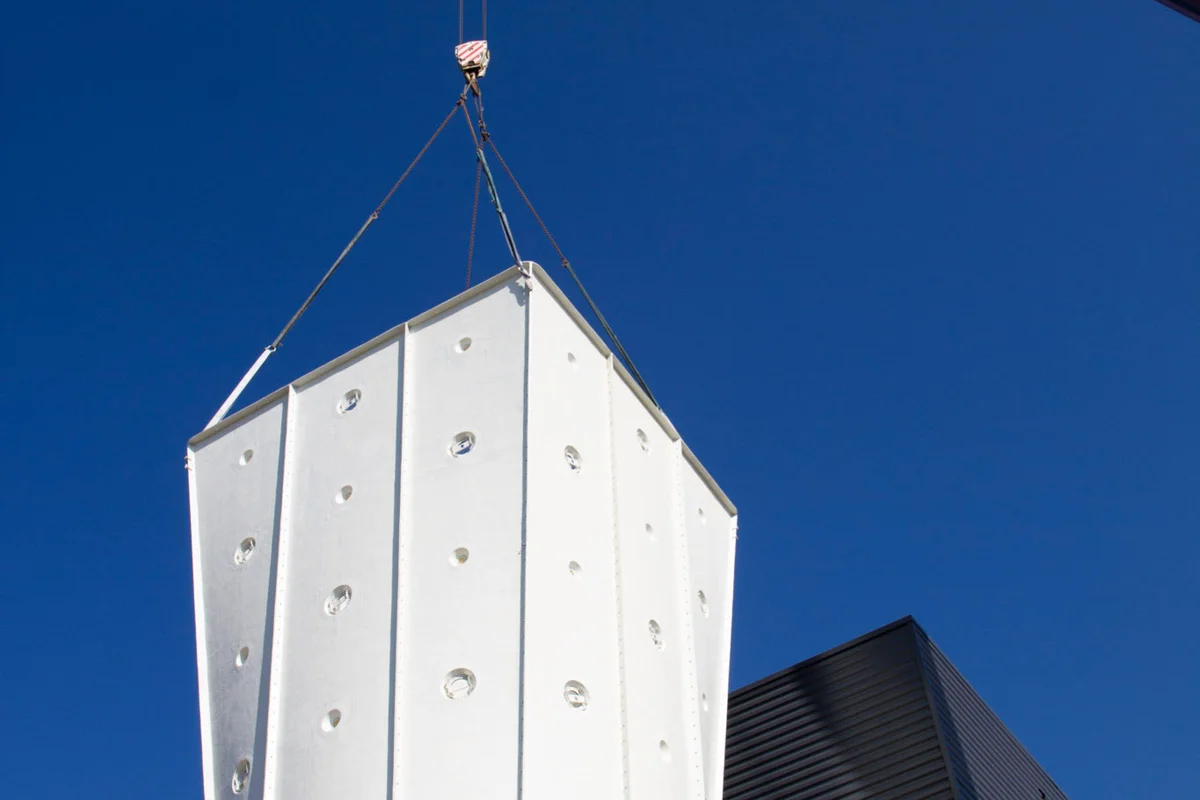

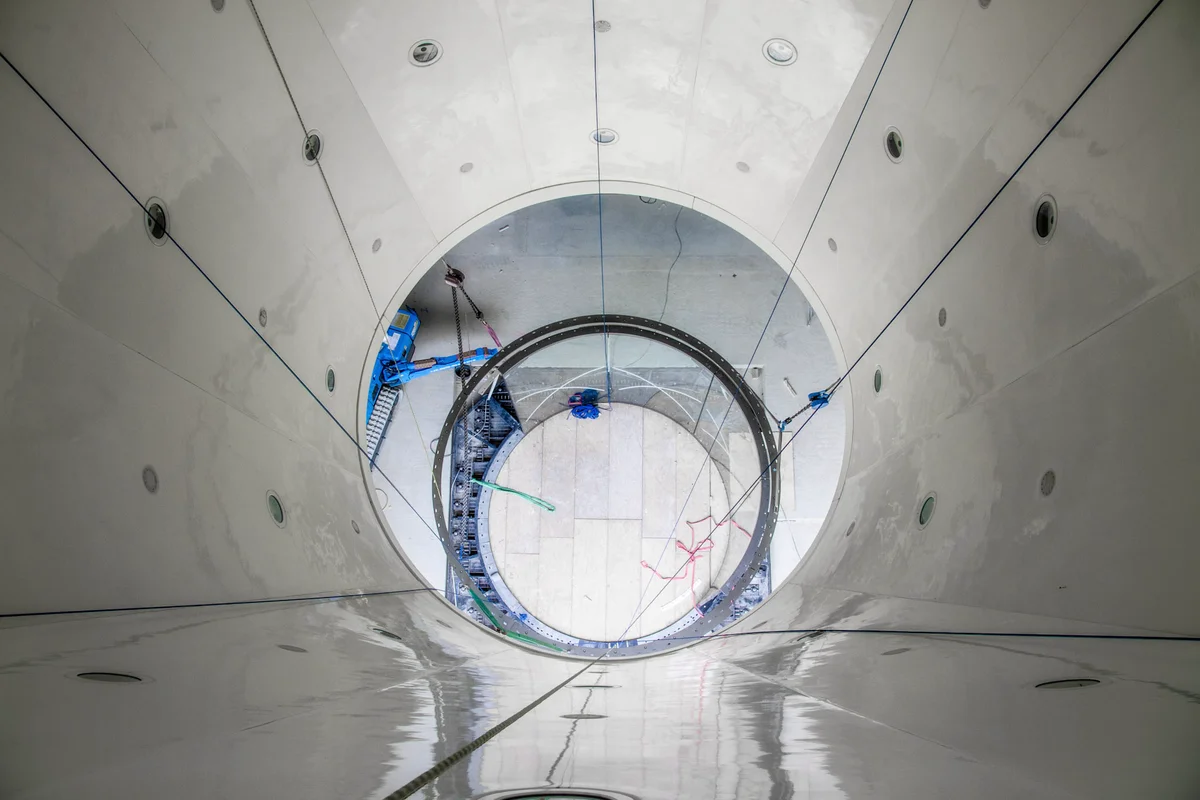

Кран Windalps-д гэрэлтүүлгийн порттой FRP нисэлтийн камерын диффузорын хэсгийг өргөж байна.
Мобиль кран Франц дахь Windalps байгууламжид цагаан, талст хэлбэртэй FRP (шилэн хуванцар) диффузорын сегментий г байрлалд нь өргөж байна. Энэ бүрэлдэхүүн хэсэг нь шилэн нислэгийн бүсийн яг дээр байрлах нисэлтийн камерын дээд хэсгийг бүрдүүлдэг. Бүтэц нь гэрэлтүүлгийн элементүүдийг суурилуулахад зориулагдсан тусдаа дугуй портуудыг агуулдаг. Хаалттай контурын (recirculating loop) нэг хэсэг болохын хувьд энэхүү диффузор нь нисэлтийн камераас гарах үед агаарын хурдыг бууруулахын тулд агаарын урсгалын хөндлөн огтлолыг өргөжүүлдэг.
