Série PRO
Emblemático

TT45 PRO

Eficiência Revolucionária

O auge da engenharia aerodinâmica alemã. Com tecnologia revolucionária de ventilação passiva, o TT45 proporciona até 60% de poupança energética e o funcionamento mais silencioso do mundo a apenas 51 dBA.

Diâmetro da Câmara
4.5 m (14'9")
Velocidade Máx.
320 km/h
Potência
1,260 kW
Nível de Ruído
51 dBA
TT45 PRO

Características Principais

O mais silencioso do mundo a 51 dBA
Atinge até 60% de poupança energética versus sistemas concorrentes
Arrefecimento por ventilação passiva revolucionário
Fluxo de ar de alta velocidade atingindo 320 km/h para desempenho de elite
Altura máxima de vidro de 16 m
Eficiência aerodinâmica líder na indústria (coeficiente de resistência de 0,183)

Especificações Técnicas

Geral
Diâmetro da Câmara4.5 m (14'9")
Altura do Vidro (Padrão)8 m (26'2")
Altura do Vidro (Máxima)16 m (52'5")
Área da Câmara15.9 sq.m.
Taxa de Difusão2.12

Aplicações Ideais

Campeonatos Mundiais

Projete instalações compatíveis com a FAI capazes de acolher competições e ligas profissionais de paraquedismo indoor.

Treino Profissional

Forneça fluxo de ar preciso e condições sem turbulência para a progressão de paraquedistas de elite e coaching técnico.

Treino Militar

Facilite a simulação de queda livre segura, económica e realista para paraquedistas e pessoal de defesa.

Entretenimento Premium

Destinos de entretenimento de alta qualidade

Pronto para Iniciar o Seu Projeto?

Colabore com a nossa equipa de engenharia sediada em Estugarda para configurar a solução de túnel de vento de alto desempenho ideal para os seus objetivos específicos.

Montagem de equipamentos(25)
Montagem e instalação de equipamentos de túnel de vento(54)
Construção da instalação(18)
Voo humano(86)
Paraquedistas profissionais e atletas de BASE(59)
A foto capta a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly no Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas num eixo vertical. Uma grua posiciona o componente do ventilador dentro da conduta, rodeado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona o caudal de ar para um sistema TunnelTech TT45 PRO.A foto capta a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly no Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas num eixo vertical. Uma grua posiciona o componente do ventilador dentro da conduta, rodeado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona o caudal de ar para um sistema TunnelTech TT45 PRO.

Instalação do conjunto de ventilador axial para o túnel de vento TT45 PRO na Luxfly.

A foto capta a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly no Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas num eixo vertical. Uma grua posiciona o componente do ventilador dentro da conduta, rodeado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona o caudal de ar para um sistema TunnelTech TT45 PRO.

2 / 25

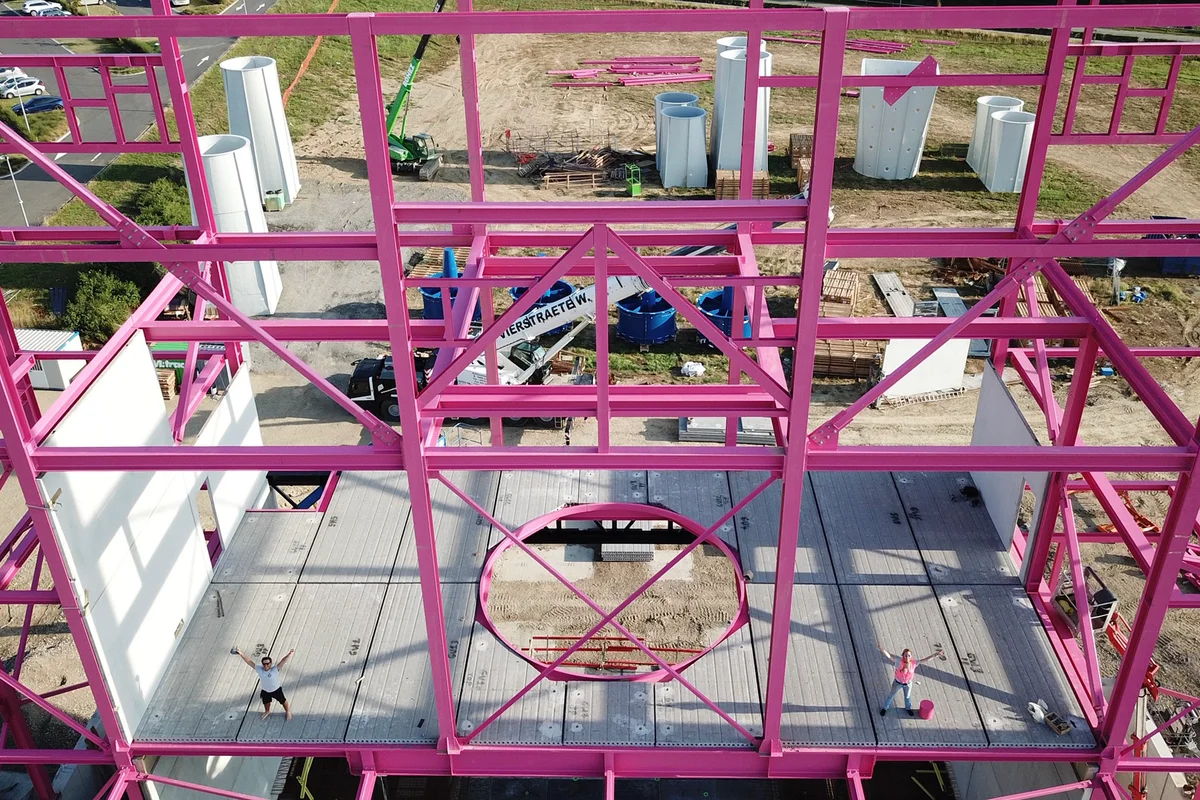

A imagem mostra o processo de montagem dos componentes estruturais do edifício Luxfly, incluindo as icónicas vigas de carga cor-de-rosa.
A foto capta a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly no Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas num eixo vertical. Uma grua posiciona o componente do ventilador dentro da conduta, rodeado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona o caudal de ar para um sistema TunnelTech TT45 PRO.

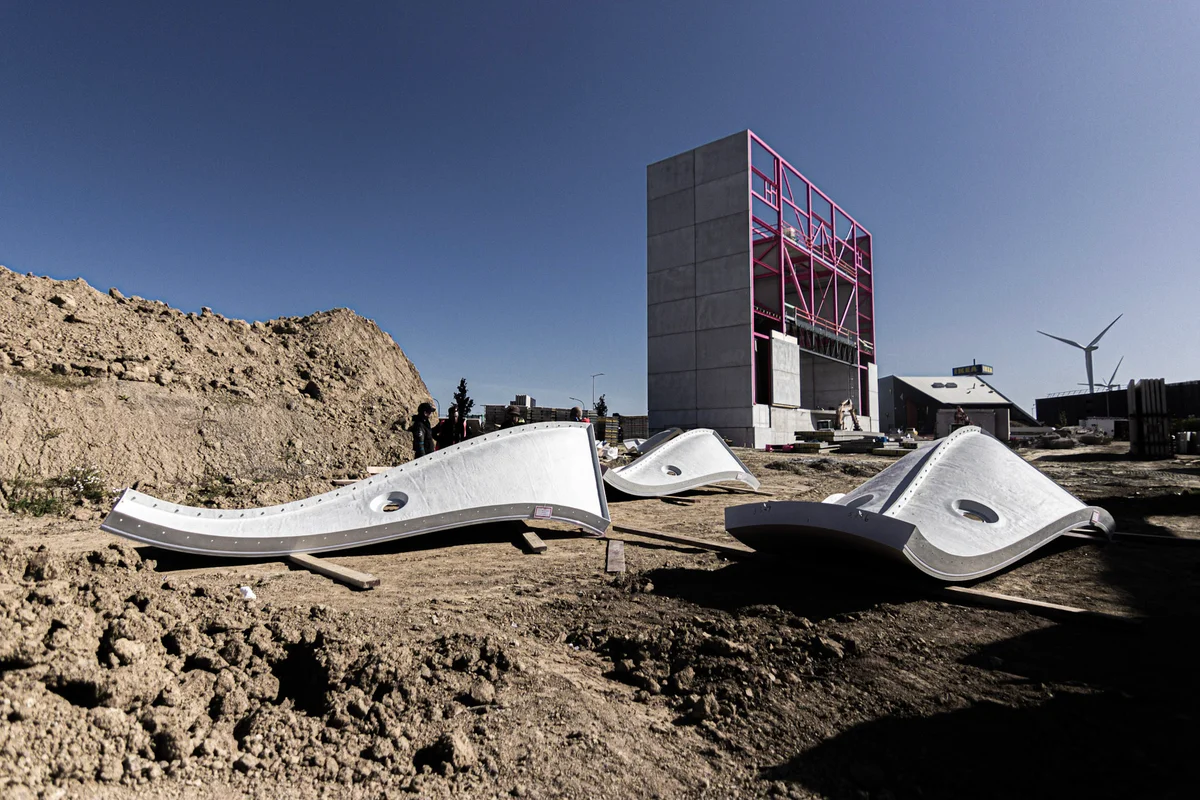

A fotografia mostra os componentes de fibra de vidro do airjet (secção de contração) do túnel de vento TT45 Pro durante a montagem nas instalações da Luxfly. Estes elementos fazem parte do sistema aerodinâmico concebido para um fluxo de ar estável e de baixa turbulência.

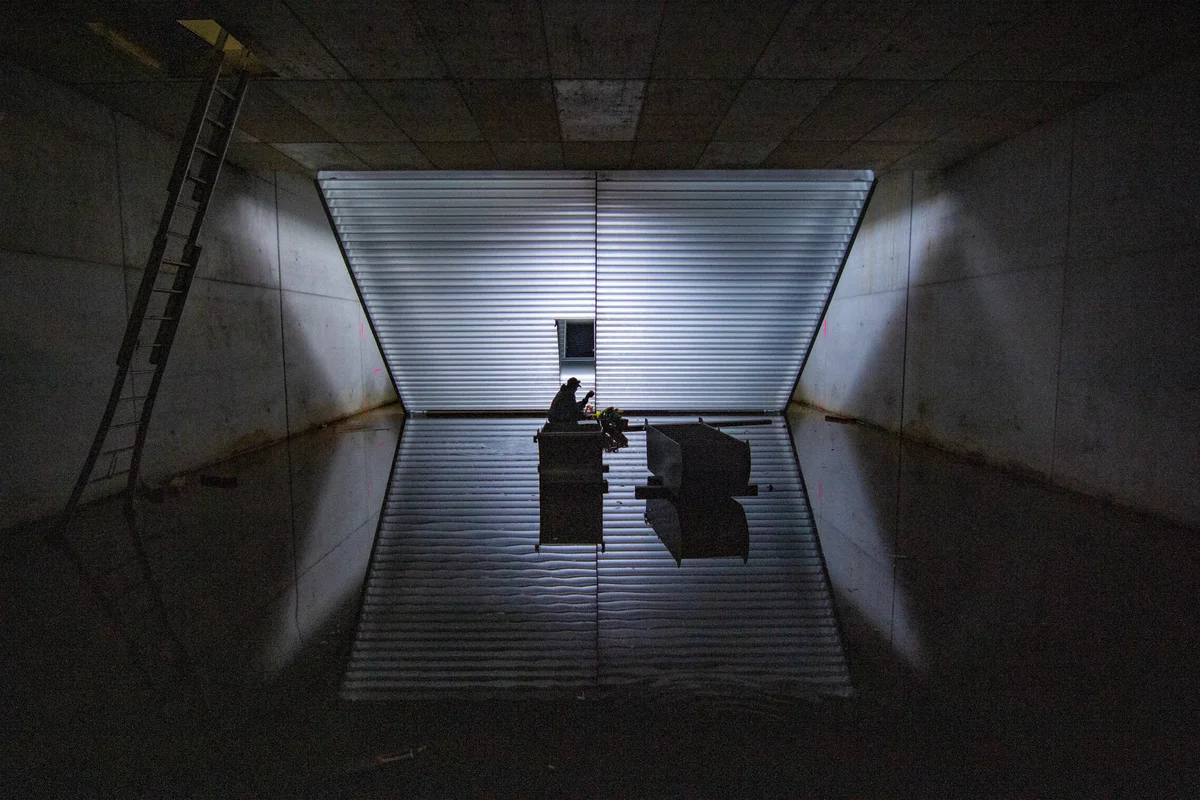

A imagem mostra a montagem final das aletas guia na secção inferior da conduta do túnel de vento Luxfly. As aletas guia são utilizadas para redirecionar o fluxo de ar de forma eficiente dentro do circuito de recirculação, minimizando a turbulência e as perdas de pressão.
Instalação e montagem da secção de contração na câmara de voo do túnel de vento TT45 Pro. A secção de contração é um componente aerodinâmico crítico que garante uma transição suave do caudal de ar para a câmara de voo.

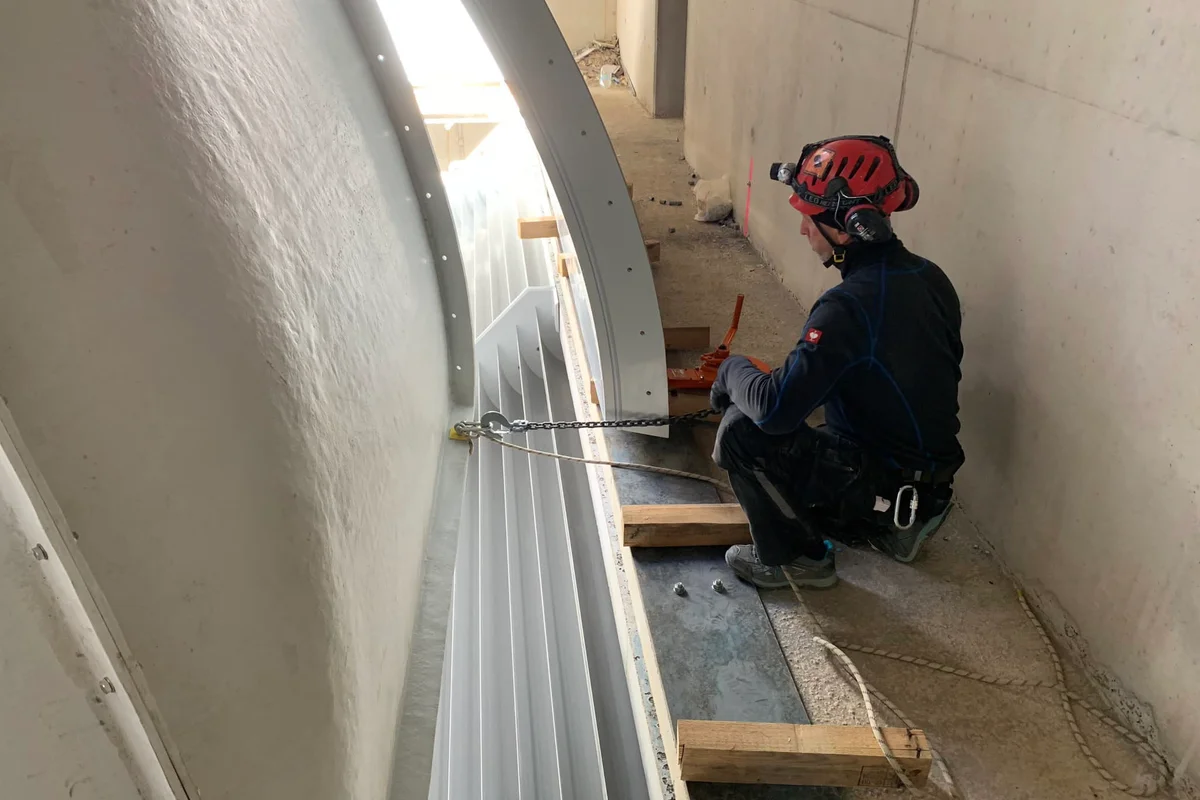

Um técnico posiciona uma secção curva de conduta compósita de FRP contendo aletas guia durante a montagem do túnel de vento Luxfly. Este componente forma um canto do circuito de recirculação TT45 PRO, concebido para redirecionar o fluxo de ar dentro da estrutura de betão. O processo de instalação envolve o alinhamento preciso das condutas de compósito utilizando correntes de elevação para se ajustar à envolvente do edifício.
Dois técnicos de instalação equipados com arneses de segurança e equipamento de rigging encontram-se na estrutura de aço durante a construção da instalação de paraquedismo indoor Luxfly no Luxemburgo. O pessoal realiza operações de rigging em altura para alinhar os componentes do túnel de vento TunnelTech TT45 PRO com a distinta estrutura de suporte rosa do edifício. À direita, a superfície exterior do conjunto do túnel de vento vertical é visível adjacente às vigas de aço.

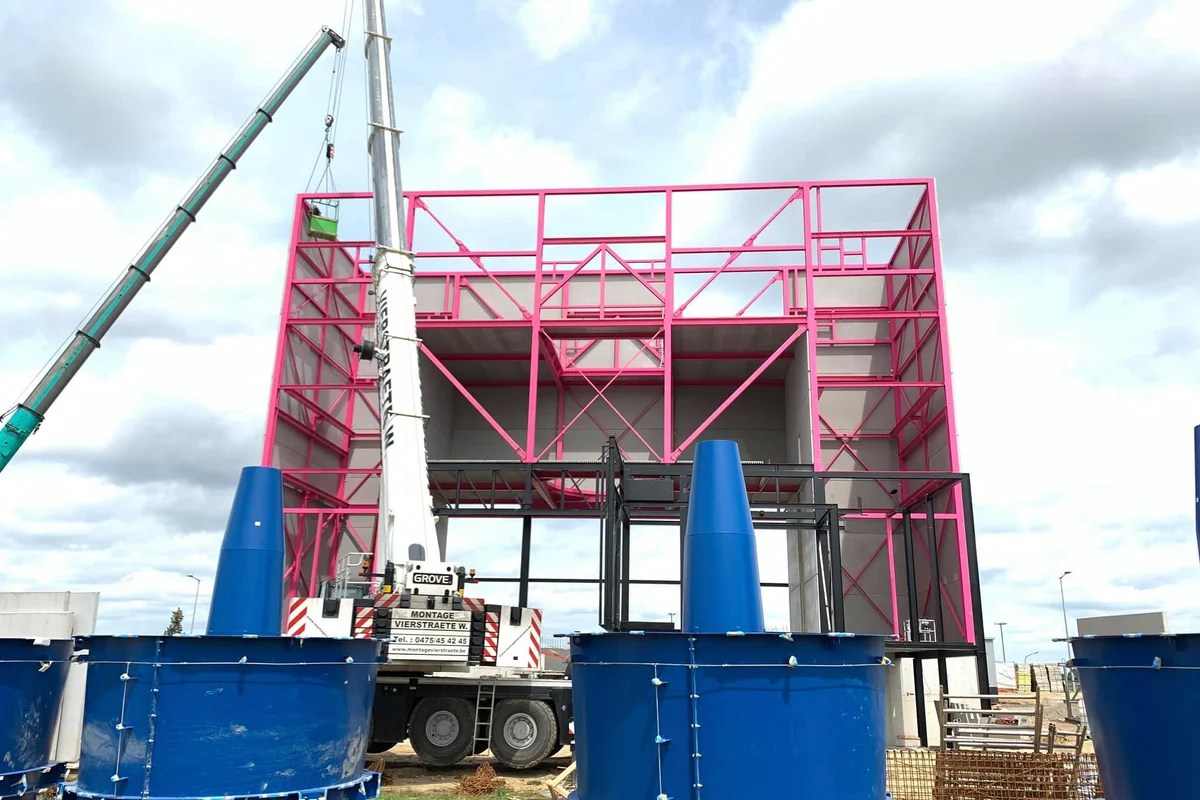

Grandes unidades de carcaça de ventilador azuis contendo pás do estator aguardam instalação no local do túnel de vento Luxfly no Luxemburgo. Uma grua móvel opera adjacente à distinta estrutura de suporte de aço rosa da instalação. Estes componentes mecânicos pesados formam a secção estática do conjunto do ventilador axial para o sistema TT45 PRO. A equipa de construção prepara o equipamento no solo antes de o içar para o circuito da conduta de retorno da instalação.

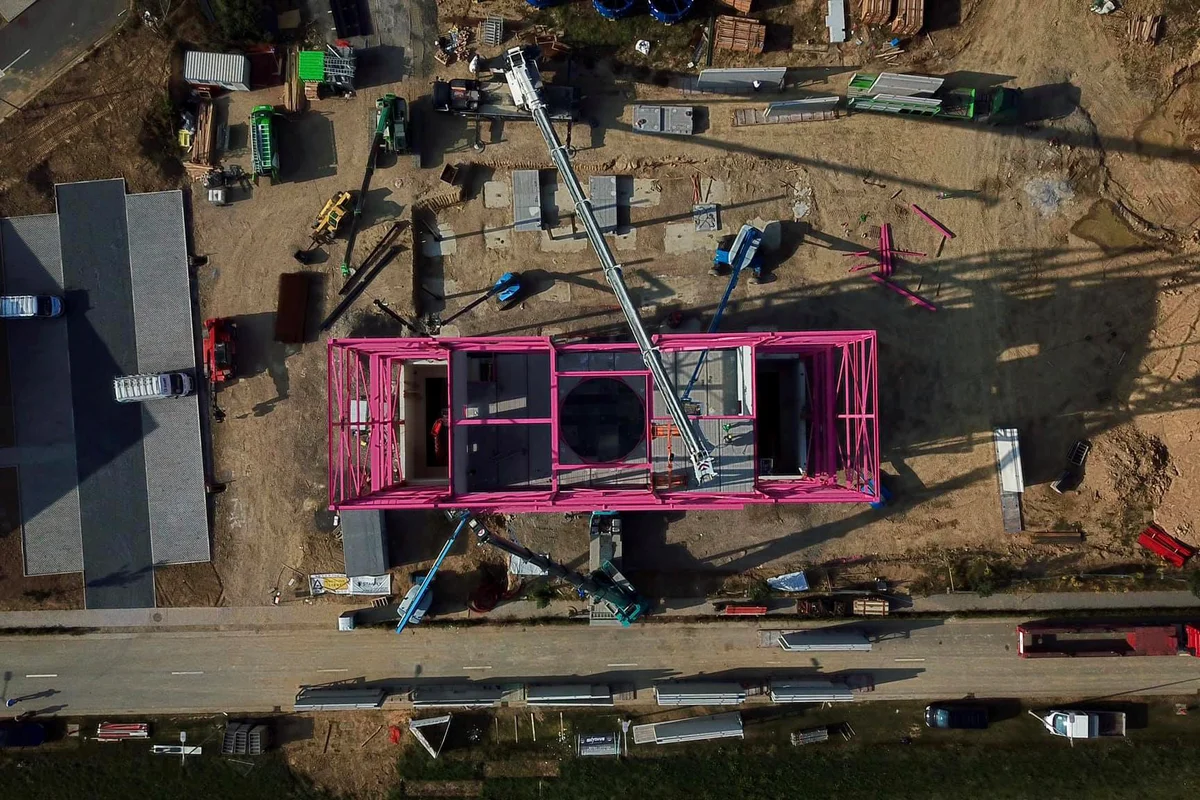

A foto mostra uma vista de drone da montagem de um edifício de estrutura metálica para as instalações da LuxFly, parte da instalação do túnel de vento TT45 Pro.

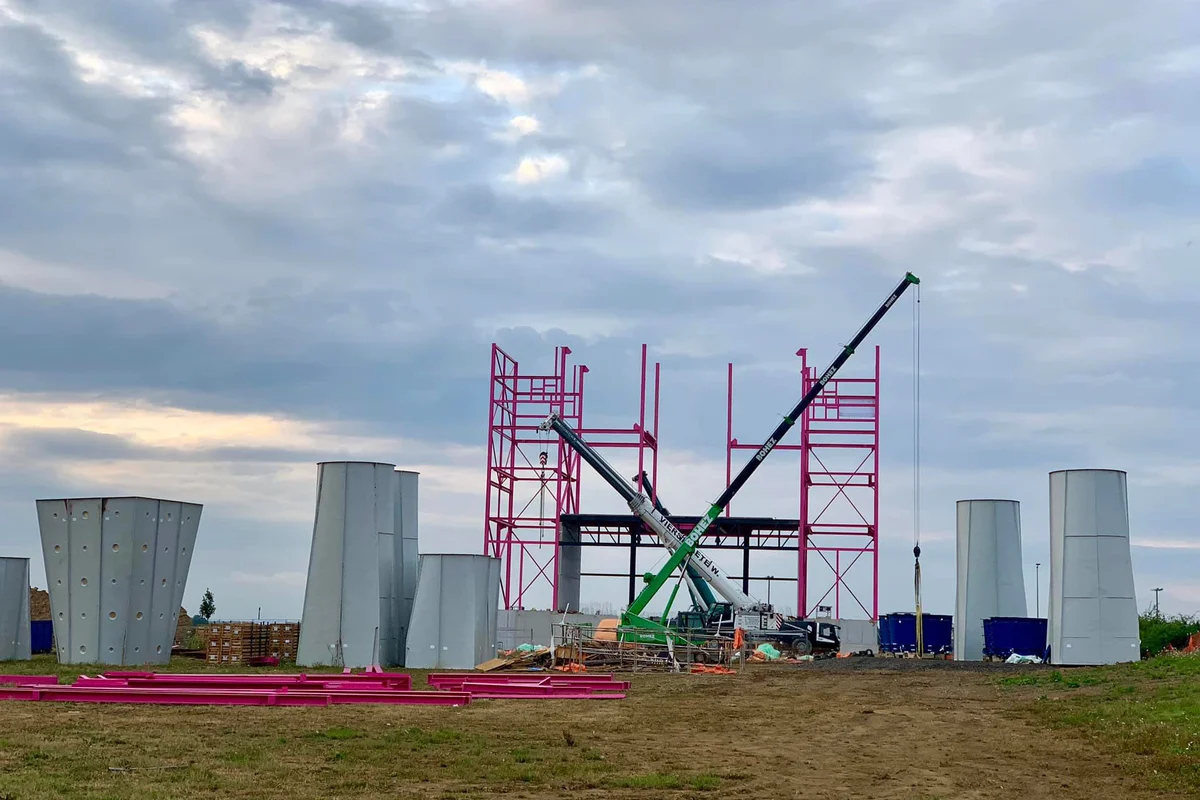

A foto mostra o processo de montagem do edifício Luxfly, incluindo a instalação de difusores de fibra de vidro. Estes difusores fazem parte do sistema aerodinâmico, concebido para otimizar o fluxo de ar e reduzir a turbulência dentro da estrutura do túnel de vento.

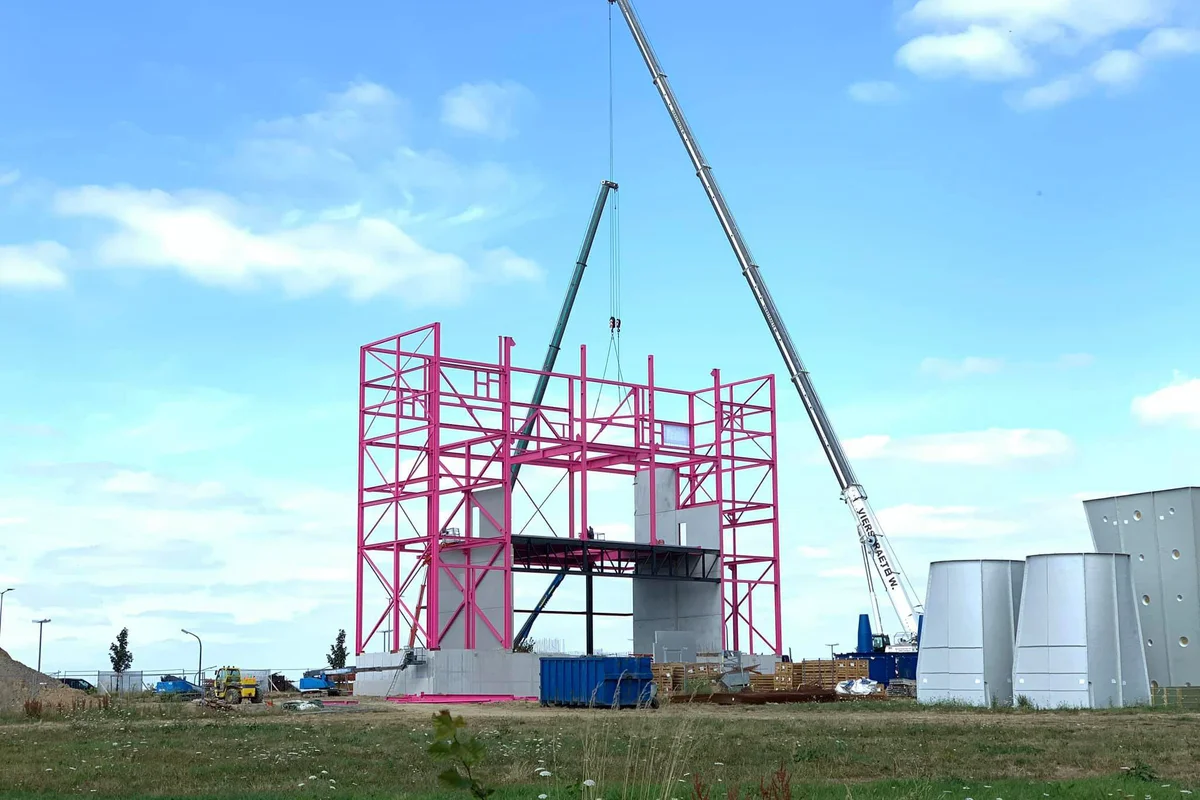

A foto captura o processo de montagem de um túnel de vento para paraquedismo indoor TT45 Pro nas instalações da Luxfly. Os componentes visíveis incluem a estrutura da câmara de voo e secções das condutas de ar compósitas de FRP, concebidas para um caudal de ar eficiente e redução de ruído.

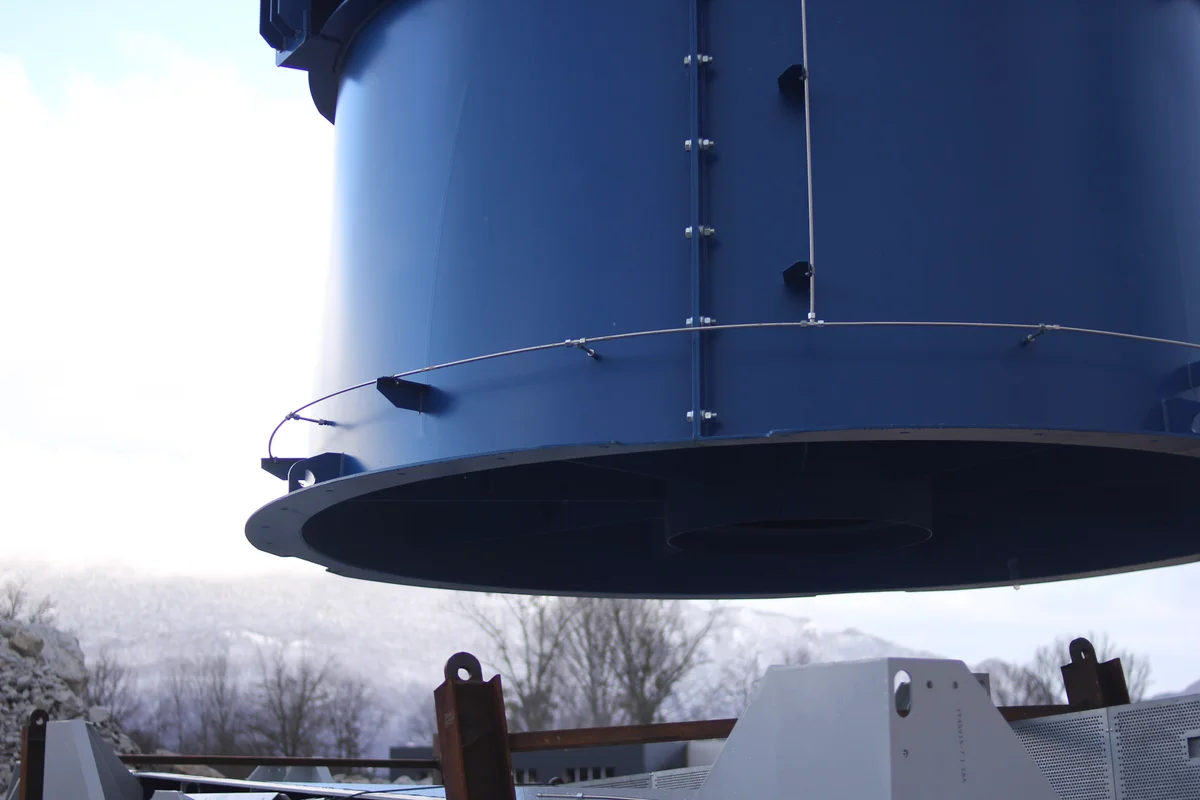

Processo de descarregamento de ventiladores axiais de 12 toneladas no estaleiro da WindAlps em França. A imagem capta a operação de elevação de carga pesada necessária para posicionar estes componentes massivos de fluxo de ar para instalação no túnel de vento.

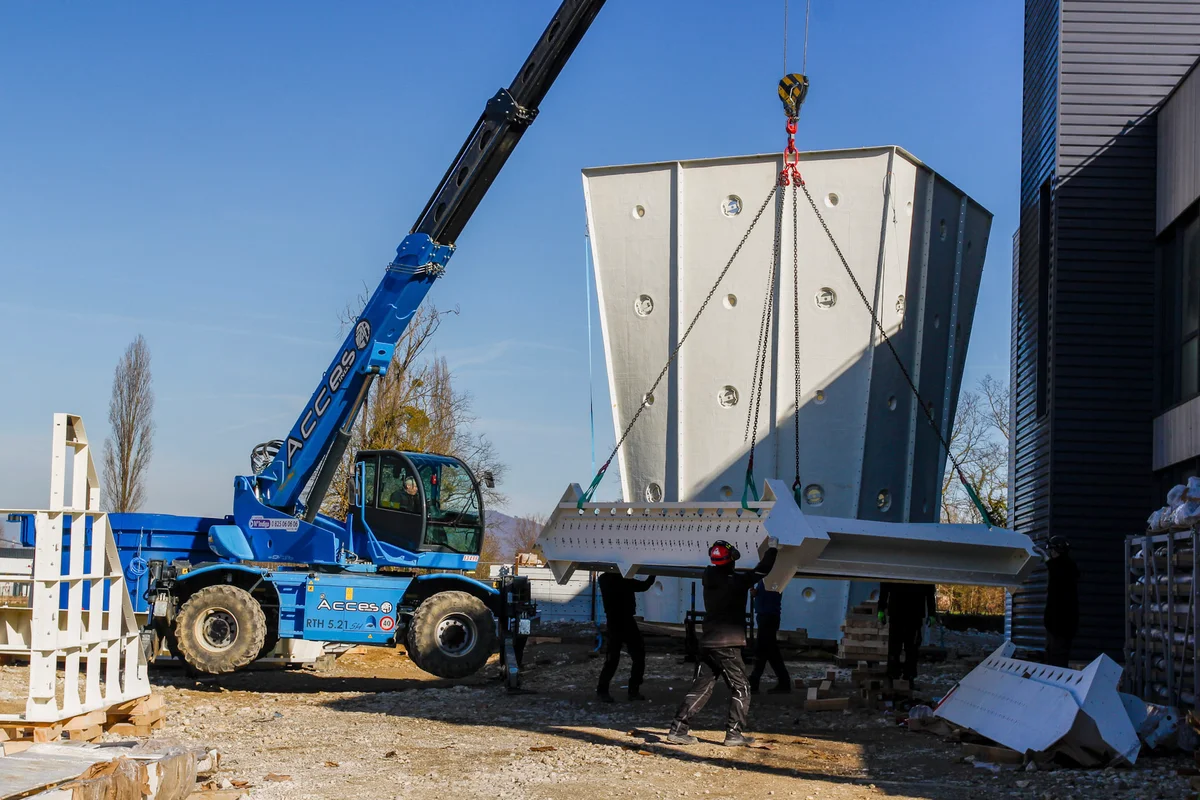

A foto mostra um conjunto de aletas guia a ser içado por uma grua do edifício. Em segundo plano, é visível um difusor da câmara de voo com aberturas para iluminação. As aletas guia são utilizadas para redirecionar o fluxo de ar dentro do circuito de recirculação, reduzindo a turbulência e o ruído.

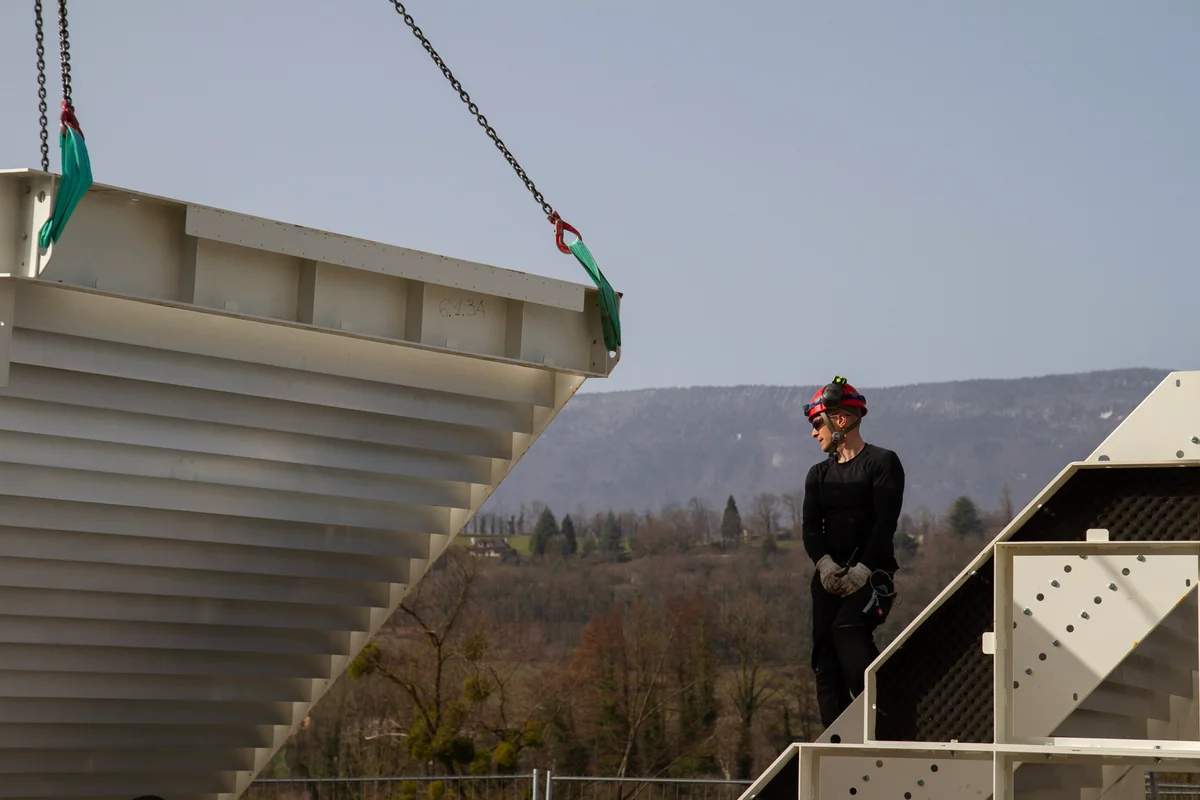

Montagem da secção de canto da conduta de ar com aletas guia no estaleiro da WindAlps. As aletas guia estão dispostas para otimizar a direção do fluxo de ar e reduzir a turbulência no sistema de recirculação.

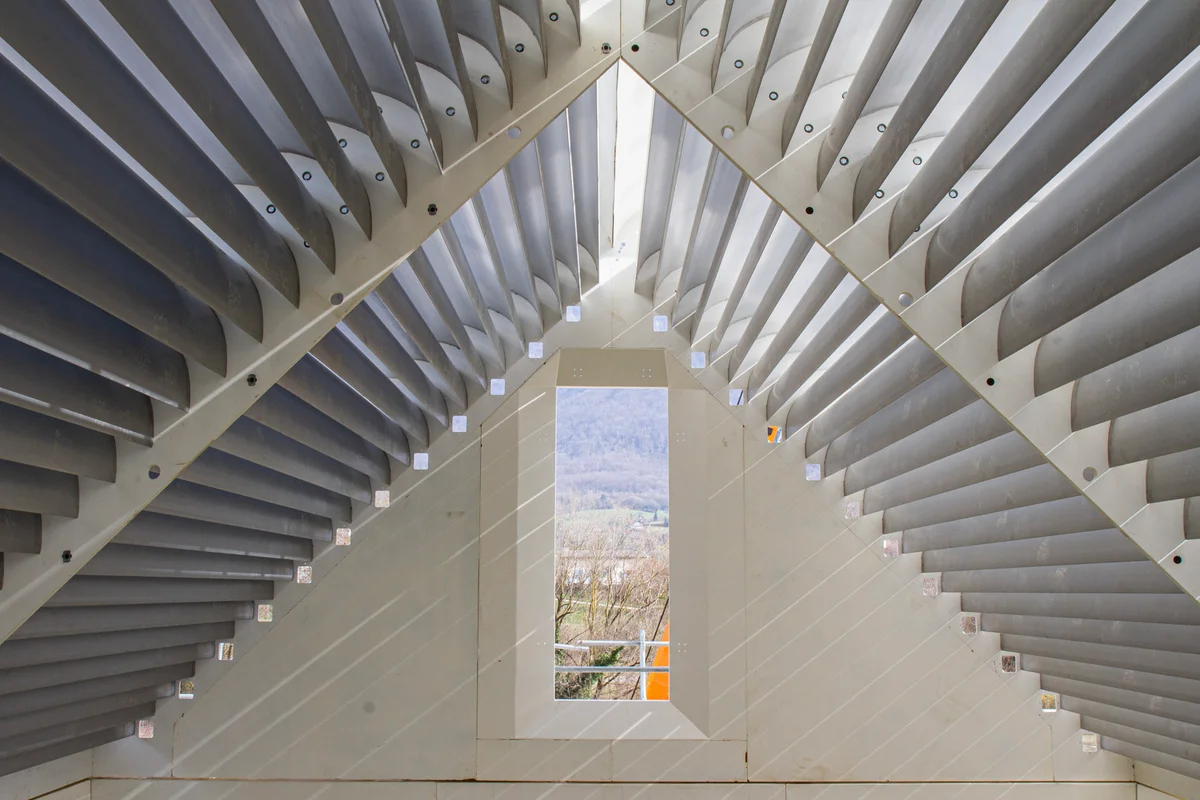

Esta imagem exibe aletas guia de alumínio montadas e posicionadas no topo da câmara de voo num túnel de vento de duplo loop nas instalações da Windalps. Estas aletas formam uma estrutura triangular semelhante a uma casa, concebida para dividir o fluxo de ar vertical em dois caminhos separados, direcionando o ar para as condutas de retorno esquerda e direita. A instalação é mostrada antes da colocação do telhado, permitindo que a luz solar ilumine a estrutura das aletas e os canais de arrefecimento internos.
Uma perspetiva vertical olhando para baixo através da secção superior do difusor de um túnel de vento TT45 PRO nas instalações da Wind Alps. As paredes de painéis brancos do circuito de fluxo de ar apresentam portas de acesso circulares e conduzem ao nível da câmara de voo. Em baixo, correntes de elevação e maquinaria de construção azul auxiliam na instalação dos componentes da câmara de voo de vidro e flanges de ligação em aço.

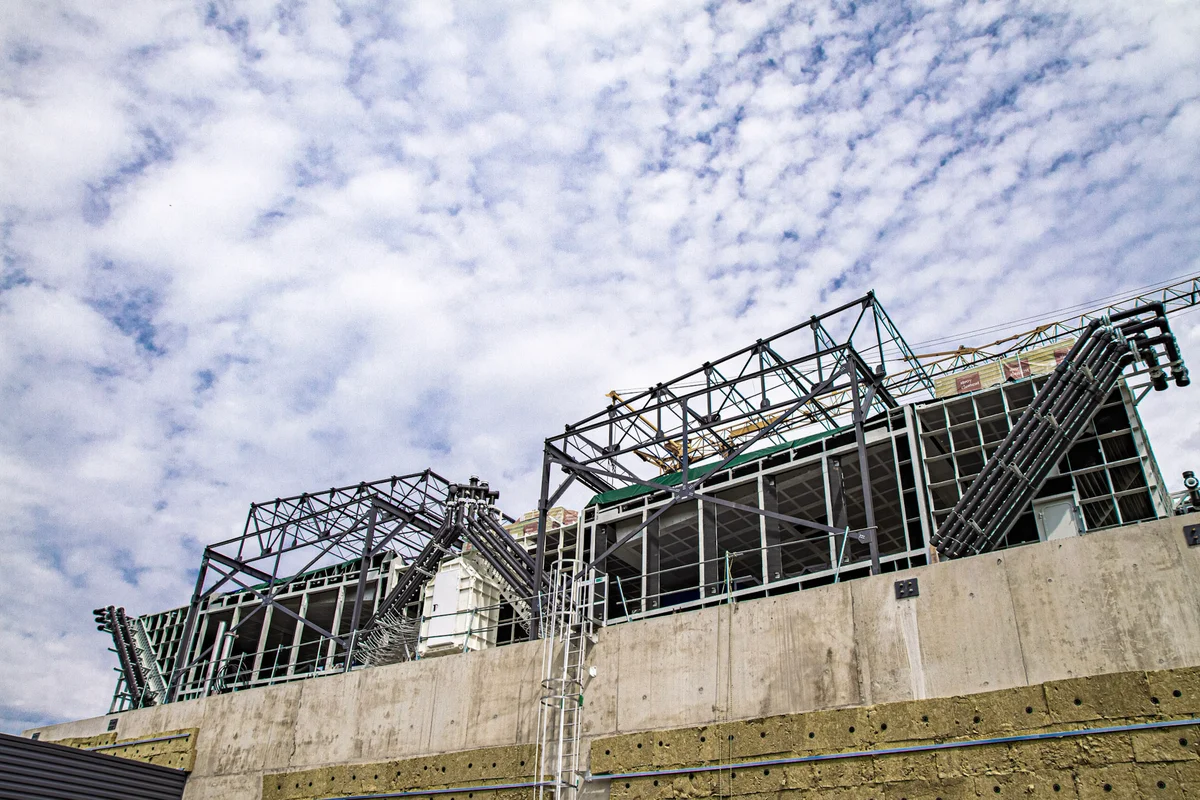

A estrutura superior de aço de um túnel de vento TT45 PRO é mostrada durante a montagem nas instalações da WindAlps. Tubos pretos de coletor hidráulico estão instalados nos cantos das condutas, ligando-se ao sistema de arrefecimento ativo integrado nas aletas guia. Estas ligações fazem circular água através das aletas para gerir a temperatura do caudal de ar. A estrutura de aço está montada numa fundação de betão, ilustrando a escala da instalação mecânica necessária para o sistema de câmara de voo de 4.5 metros.
A montagem da câmara de voo TT45 PRO decorre nas instalações da Wind Alps. Uma grua aranha posiciona os painéis curvos de vidro multicamadas sobre a base de aço estrutural para formar a área de voo redonda e sem caixilho. Cabos de suspensão sustentam o anel metálico superior, enquanto caixotes adicionais contendo secções de vidro aguardam prontos para instalação em segundo plano. Esta fase de construção estabelece a zona de voo transparente característica do modelo TT45 PRO.
Uma grua aranha especializada equipada com um elevador a vácuo de alta resistência posiciona um grande painel de vidro curvo para a câmara de voo TT45 PRO. Alpinistas industriais suspensos no anel de betão superior guiam o vidro multicamadas fonoabsorvente para a estrutura de aço, enquanto técnicos em andaimes alinham a base. Este processo de montagem nas instalações da Wind Alps em França constrói a área de voo cilíndrica e transparente do túnel de vento de circuito fechado.

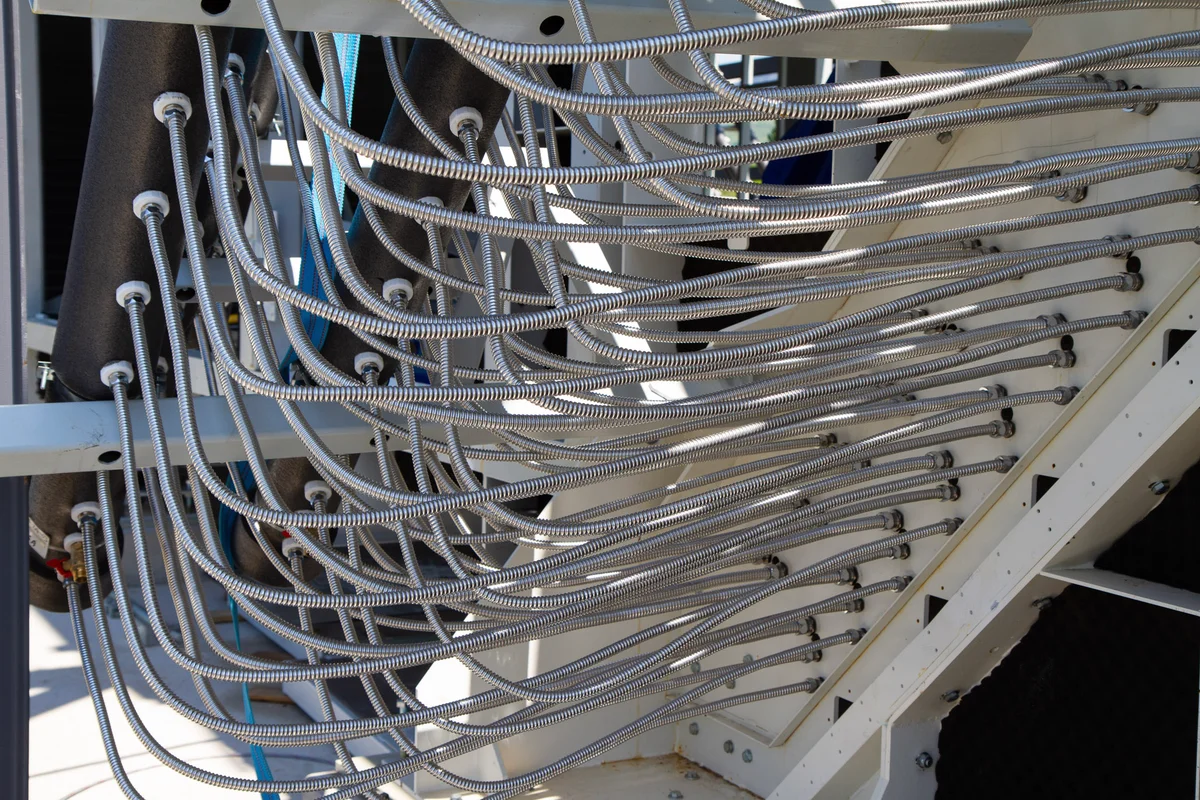

Mangueiras de fornecimento de água de arrefecimento ligadas às aletas guia do túnel de vento TT45 PRO nas instalações da WindAlps. O sistema de arrefecimento ativo utiliza estas aletas guia como permutadores de calor integrados na conduta. A água gelada circula através de canais internos dentro das aletas ocas de alumínio, absorvendo o calor gerado pelo atrito do ar e pelo funcionamento do ventilador. Esta configuração permite a gestão térmica diretamente nos cantos da conduta sem introduzir resistência aerodinâmica adicional ou serpentinas de arrefecimento separadas no caminho do fluxo de ar.
