PRO Serisi

Amiral Gemisi

TT45 PRO

Devrim Niteliğindeki Verimlilik

Alman aerodinamik mühendisliğinin zirvesi. Devrim niteliğindeki pasif havalandırma teknolojisine sahip TT45, %60'a varan enerji tasarrufu ve sadece 51 dBA ile dünyanın en sessiz çalışmasını sağlar.

Oda Çapı

4.5 m (14'9")

Maksimum Hız

320 km/h

Güç

1,260 kW

Gürültü Seviyesi

51 dBA

Temel Özellikler

51 dBA ile dünyanın en sessizi

Rakip sistemlere kıyasla %60'a varan enerji tasarrufu sağlar

Devrim niteliğindeki pasif havalandırma soğutması

Elit performans için 320 km/h'ye ulaşan yüksek hızlı hava akışı

16m maksimum cam yüksekliği

Endüstri lideri aerodinamik verimlilik (0.183 sürtünme katsayısı)

Teknik Özellikler

Genel

Oda Çapı4.5 m (14'9")

Cam Yüksekliği (Varsayılan)8 m (26'2")

Cam Yüksekliği (Maksimum)16 m (52'5")

Oda Alanı15.9 sq.m.

Difüzyon Oranı2.12

İdeal Uygulamalar

Dünya Şampiyonaları

Profesyonel indoor skydiving yarışmalarına ve liglerine ev sahipliği yapabilecek FAI uyumlu tesisler tasarlayın.

Profesyonel Eğitim

Elit skydiver gelişimi ve teknik koçluk için hassas hava akışı ve türbülanssız koşullar sağlayın.

Askeri Eğitim

Paraşütçüler ve savunma personeli için güvenli, uygun maliyetli ve gerçekçi serbest düşüş simülasyonunu kolaylaştırın.

Premium Eğlence

Üst düzey eğlence destinasyonları

Projenize Başlamaya Hazır Mısınız?

Özel hedefleriniz için ideal yüksek performanslı rüzgâr tüneli çözümünü yapılandırmak üzere Stuttgart merkezli mühendislik ekibimizle işbirliği yapın.

Ekipman montajı(25)

Rüzgar tüneli ekipmanlarının montajı ve kurulumu(54)

Tesis inşaatı(18)

İnsan uçuşu(86)

Profesyonel paraşütçüler ve BASE sporcuları(59)

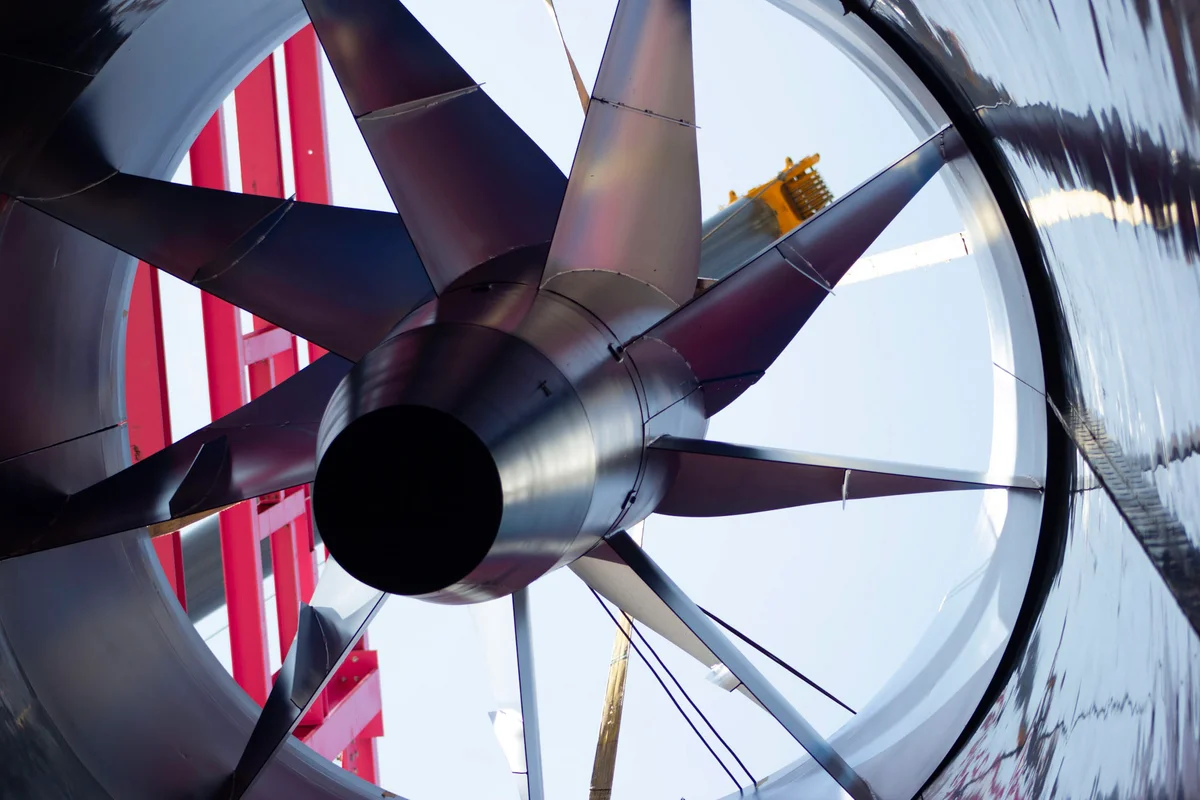

Fotoğraf, Lüksemburg'daki Luxfly rüzgâr tüneli için ana eksenel fan ünitesinin kurulumunu yakalıyor. Montaj, dikey bir eksene monte edilmiş karbon fiber kanatlara sahip büyük çaplı bir rotor içeriyor. Bir vinç, fan bileşenini tesisin kırmızı çelik destek yapısı ile çevrili hava kanalı içine yerleştiriyor. Bu bileşen, bir TunnelTech TT45 PRO sistemi için hava akışını sağlar.

Luxfly'da TT45 PRO rüzgâr tüneli için eksenel fan montajı.

Fotoğraf, Lüksemburg'daki Luxfly rüzgâr tüneli için ana eksenel fan ünitesinin kurulumunu yakalıyor. Montaj, dikey bir eksene monte edilmiş karbon fiber kanatlara sahip büyük çaplı bir rotor içeriyor. Bir vinç, fan bileşenini tesisin kırmızı çelik destek yapısı ile çevrili hava kanalı içine yerleştiriyor. Bu bileşen, bir TunnelTech TT45 PRO sistemi için hava akışını sağlar.

2 / 25

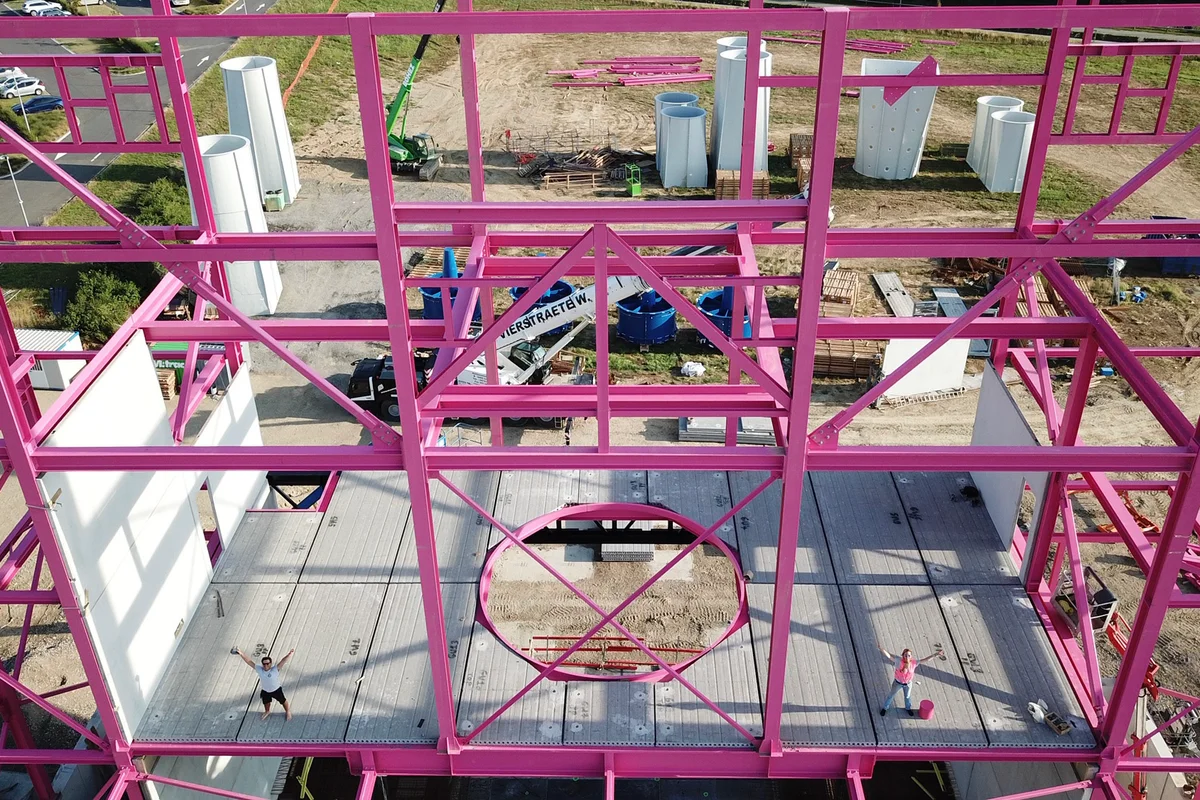

Görüntü, ikonik pembe yük taşıyıcı kirişler de dahil olmak üzere Luxfly binasının yapısal bileşenlerinin montaj sürecini göstermektedir.

Fotoğraf, Luxfly tesisinde montajı devam eden TT45 Pro rüzgâr tünelinin airjet (daralma bölümü) kısmına ait cam takviyeli plastik bileşenleri göstermektedir. Bu elemanlar, kararlı ve düşük türbülanslı hava akışı için tasarlanmış aerodinamik sistemin bir parçasıdır.

Görüntü, Luxfly rüzgâr tünelinin alt kanal bölümündeki yönlendirme kanatçıklarının son montajını göstermektedir. Yönlendirme kanatçıkları, sirkülasyon döngüsü içinde hava akışını verimli bir şekilde yeniden yönlendirmek, türbülansı ve basınç kayıplarını en aza indirmek için kullanılır.

TT45 Pro rüzgâr tünelinin uçuş odasında daralma bölümünün kurulumu ve montajı. Daralma bölümü, hava akışının uçuş odasına yumuşak bir şekilde geçişini sağlayan kritik bir aerodinamik bileşendir.

Bir teknisyen, Luxfly rüzgâr tünelinin montajı sırasında yönlendirme kanatçıkları içeren kavisli bir FRP kompozit kanal bölümünü konumlandırıyor. Bu bileşen, beton yapı içindeki hava akışını yeniden yönlendirmek için tasarlanmış TT45 PRO sirkülasyon döngüsünün bir köşesini oluşturur. Kurulum süreci, bina zarfına uyması için arma zincirleri kullanılarak kompozit kanalların hassas bir şekilde hizalanmasını içerir.

Lüksemburg'daki Luxfly kapalı alanda skydiving tesisinin inşası sırasında, güvenlik koşumları ve arma ekipmanları ile donatılmış iki kurulum teknisyeni yapısal çelik çerçeve üzerinde duruyor. Personel, TunnelTech TT45 PRO rüzgâr tüneli bileşenlerini binanın belirgin pembe taşıyıcı yapısı ile hizalamak için yüksekte arma operasyonları gerçekleştiriyor. Sağda, dikey rüzgâr tüneli montajının dış yüzeyi çelik kirişlerin bitişiğinde görülebilir.

Stator kanatçıklarını içeren büyük mavi fan gövde üniteleri, Lüksemburg'daki Luxfly rüzgâr tüneli sahasında kurulumu bekliyor. Mobil bir vinç, tesisin kendine özgü pembe çelik taşıyıcı yapısının yanında çalışıyor. Bu ağır mekanik bileşenler, TT45 PRO sistemi için eksenel fan tertibatının statik bölümünü oluşturur. İnşaat ekibi, ekipmanı tesisin dönüş kanalı döngüsüne kaldırmadan önce yerde hazırlar.

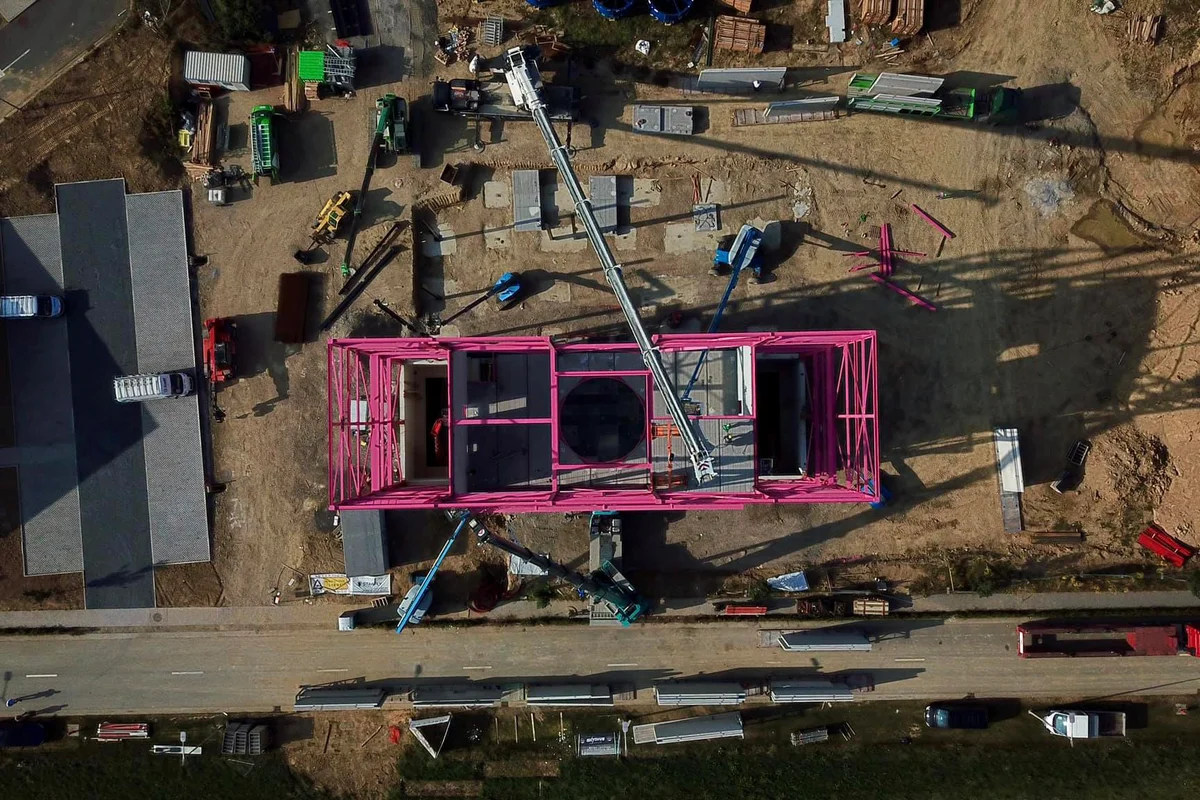

Fotoğraf, TT45 Pro rüzgâr tüneli kurulumunun bir parçası olan LuxFly tesisi için metal konstrüksiyon bir binanın montajının drone görüntüsünü göstermektedir.

Fotoğraf, cam takviyeli plastik (CTP) difüzörlerin kurulumu da dahil olmak üzere Luxfly binasının montaj sürecini göstermektedir. Bu difüzörler, rüzgâr tüneli yapısı içindeki hava akışını optimize etmek ve türbülansı azaltmak için tasarlanmış aerodinamik sistemin bir parçasıdır.

Fotoğraf, Luxfly tesisinde bir TT45 Pro kapalı alan skydiving rüzgâr tünelinin montaj sürecini yakalamaktadır. Görünen bileşenler arasında uçuş odası yapısı ve verimli hava akışı ve gürültü azaltma için tasarlanmış FRP kompozit hava kanallarının bölümleri yer almaktadır.

Fransa'daki WindAlps şantiyesinde 12 tonluk eksenel fanların indirilme süreci. Görüntü, bu devasa hava akışı bileşenlerini rüzgâr tüneli tesisine kurulum için konumlandırmak üzere gereken ağır kaldırma operasyonunu yakalamaktadır.

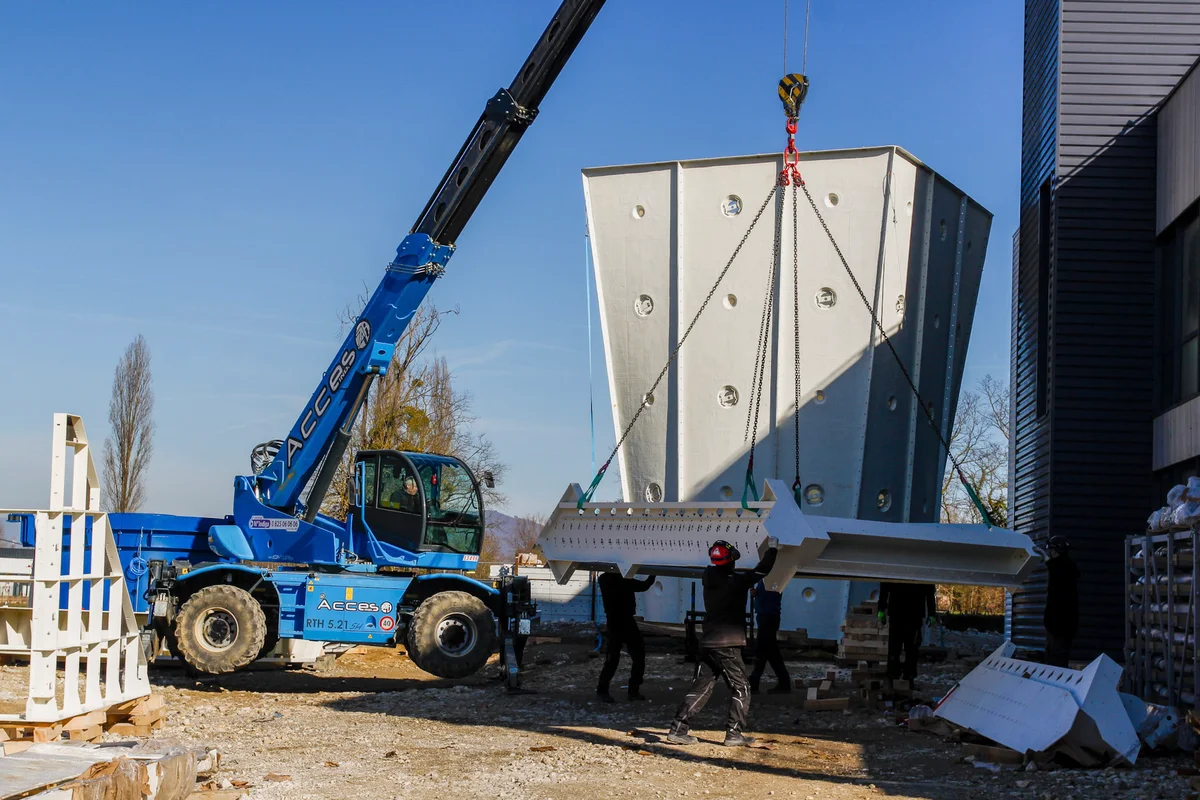

Fotoğraf, binadan bir vinçle kaldırılan yönlendirme kanatçıkları grubunu göstermektedir. Arka planda, aydınlatma açıklıkları olan bir uçuş odası difüzörü görülmektedir. Yönlendirme kanatçıkları, sirkülasyon döngüsü içindeki hava akışını yönlendirmek, türbülansı ve gürültüyü azaltmak için kullanılır.

WindAlps şantiyesinde yönlendirme kanatçıklı hava kanalı köşe bölümünün montajı. Yönlendirme kanatçıkları, hava akış yönünü optimize etmek ve sirkülasyon sistemindeki türbülansı azaltmak için düzenlenmiştir.

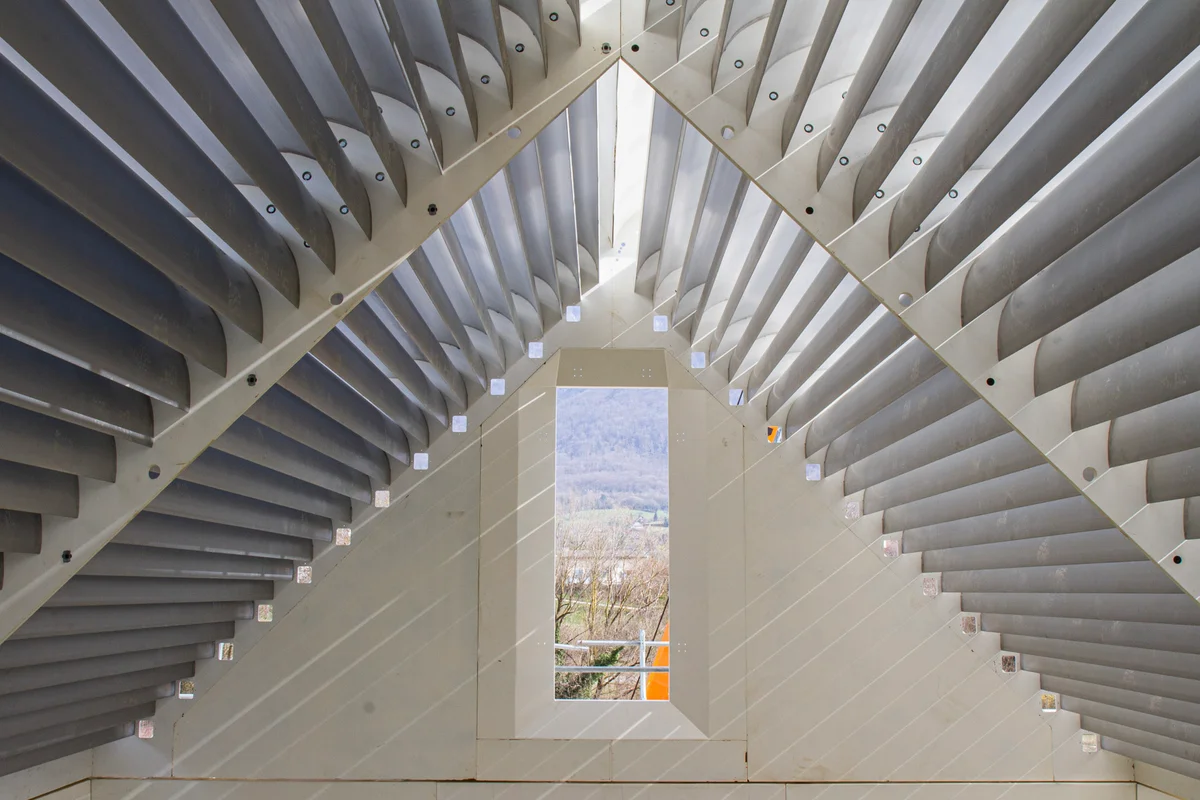

Bu görüntü, Windalps tesisindeki çift döngülü bir rüzgâr tünelinde uçuş odasının tepesine yerleştirilmiş montajlı alüminyum yönlendirme kanatçıklarını göstermektedir. Bu kanatçıklar, dikey hava akışını iki ayrı yola bölmek ve havayı sol ve sağ dönüş kanallarına yönlendirmek için tasarlanmış üçgen, ev benzeri bir yapı oluşturur. Tesis çatının montajından önce gösterilmektedir, bu da güneş ışığının kanatçık yapısını ve dahili soğutma kanallarını aydınlatmasına olanak tanır.

Wind Alps tesisindeki bir TT45 PRO rüzgâr tünelinin üst difüzör bölümünden aşağıya bakan dikey bir perspektif. Hava akış devresinin beyaz panelli duvarları dairesel erişim portlarına sahiptir ve uçuş odası seviyesine iner. Aşağıda, donanım zincirleri ve mavi iş makineleri, cam uçuş odası bileşenlerinin ve çelik bağlantı flanşlarının kurulumuna yardımcı olmaktadır.

WindAlps tesisinde montaj sırasında bir TT45 PRO rüzgâr tünelinin üst çelik iskeleti görülmektedir. Kanal köşelerine, yönlendirme kanatçıklarına entegre edilmiş aktif soğutma sistemine bağlanan siyah hidrolik manifold boruları monte edilmiştir. Bu bağlantılar, hava akışı sıcaklığını yönetmek için suyu kanatçıklar içinde dolaştırır. Çelik yapı beton bir temel üzerine monte edilmiştir ve 4.5 metrelik uçuş odası sistemi için gereken mekanik kurulumun ölçeğini göstermektedir.

TT45 PRO uçuş odasının montajı Wind Alps tesisinde gerçekleşiyor. Bir örümcek vinç, kavisli ve çok katmanlı cam panelleri yapısal çelik taban üzerine yerleştirerek yuvarlak, çerçevesiz uçuş alanını oluşturuyor. Arma kabloları üst metal halkayı askıda tutarken, arka planda cam bölümleri içeren ek sandıklar kurulum için hazır bekliyor. Bu inşaat aşaması, TT45 PRO modelinin karakteristik özelliği olan şeffaf uçuş bölgesini oluşturmaktadır.

Ağır hizmet tipi bir vakumlu kaldırıcı ile donatılmış özel bir örümcek vinç, TT45 PRO uçuş odası için büyük bir kavisli cam paneli konumlandırıyor. Üst beton halkadan sarkan endüstriyel dağcılar, çok katmanlı gürültü emici camı çelik çerçeveye yönlendirirken, iskele üzerindeki teknisyenler tabanı hizalıyor. Fransa'daki Wind Alps tesisindeki bu montaj süreci, kapalı devre rüzgâr tünelinin şeffaf, silindirik uçuş alanını inşa ediyor.

WindAlps tesisindeki TT45 PRO rüzgâr tünelinin yönlendirme kanatçıklarına bağlı soğutma suyu besleme hortumları. Aktif soğutma sistemi, bu yönlendirme kanatçıklarını kanala entegre ısı eşanjörleri olarak kullanır. Soğutulmuş su, içi boş alüminyum kanatçıkların içindeki kanallarda dolaşarak hava sürtünmesi ve fan çalışmasıyla üretilen ısıyı emer. Bu konfigürasyon, hava akış yoluna ek aerodinamik direnç veya ayrı soğutma serpantinleri eklemeden doğrudan kanal köşelerinde termal yönetim sağlar.
