Mühendislik Mükemmelliği
TunnelTech'i performans, enerji verimliliği ve operasyonel güvenilirlik konusunda küresel referans noktası yapan Alman mühendislik inovasyonlarını keşfedin.
Uçuş Odası
Ziyaretçilerin rüzgâr tüneli denince aklına gelen yer; maksimum güvenlik ve konfor için yeniden tasarlandı.

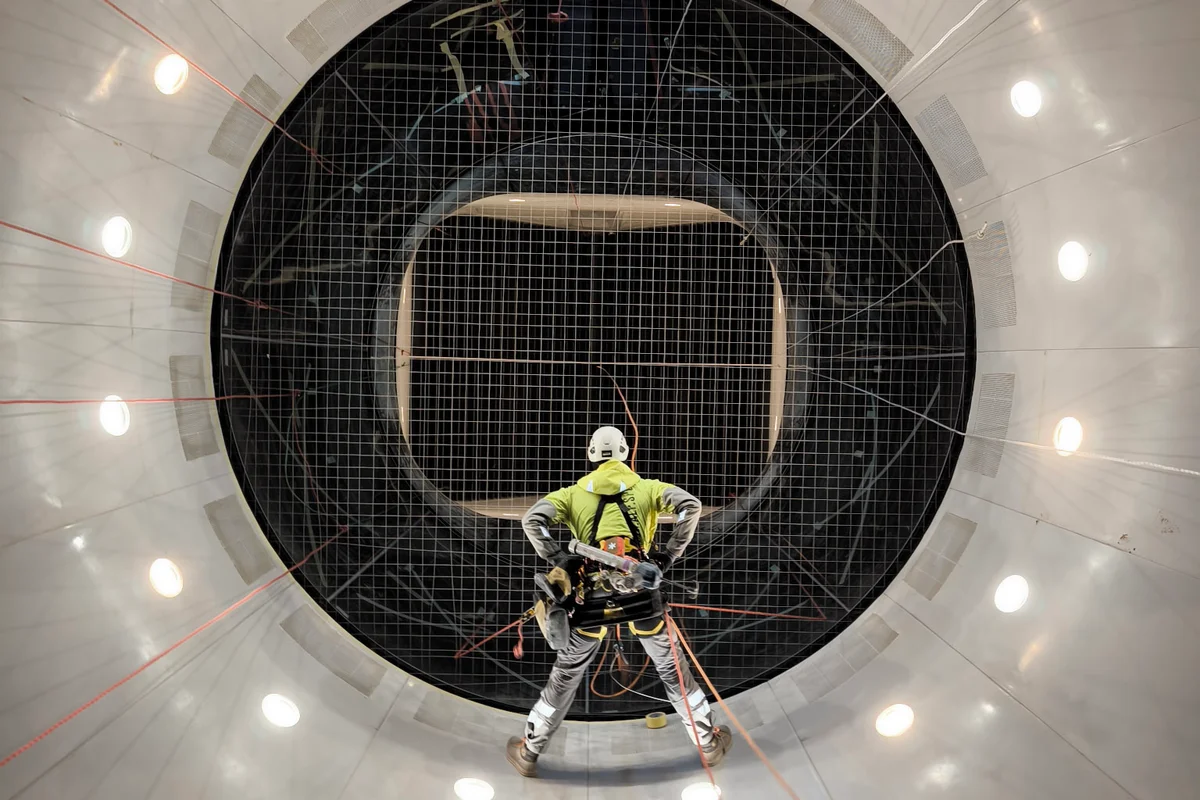

- •Düşük hava direncine sahip çelik halatlardan üretilen devrim niteliğindeki güvenlik ağı, darbe kuvvetini en çok ihtiyaç duyulan dış kenarlarda sönümler.
- •Yastıklı giriş tasarımı, yüksek hızlı çarpmalarda dahi yaralanmaları önler ve kabin içindeki hava akışının düzgünlüğünü korur.

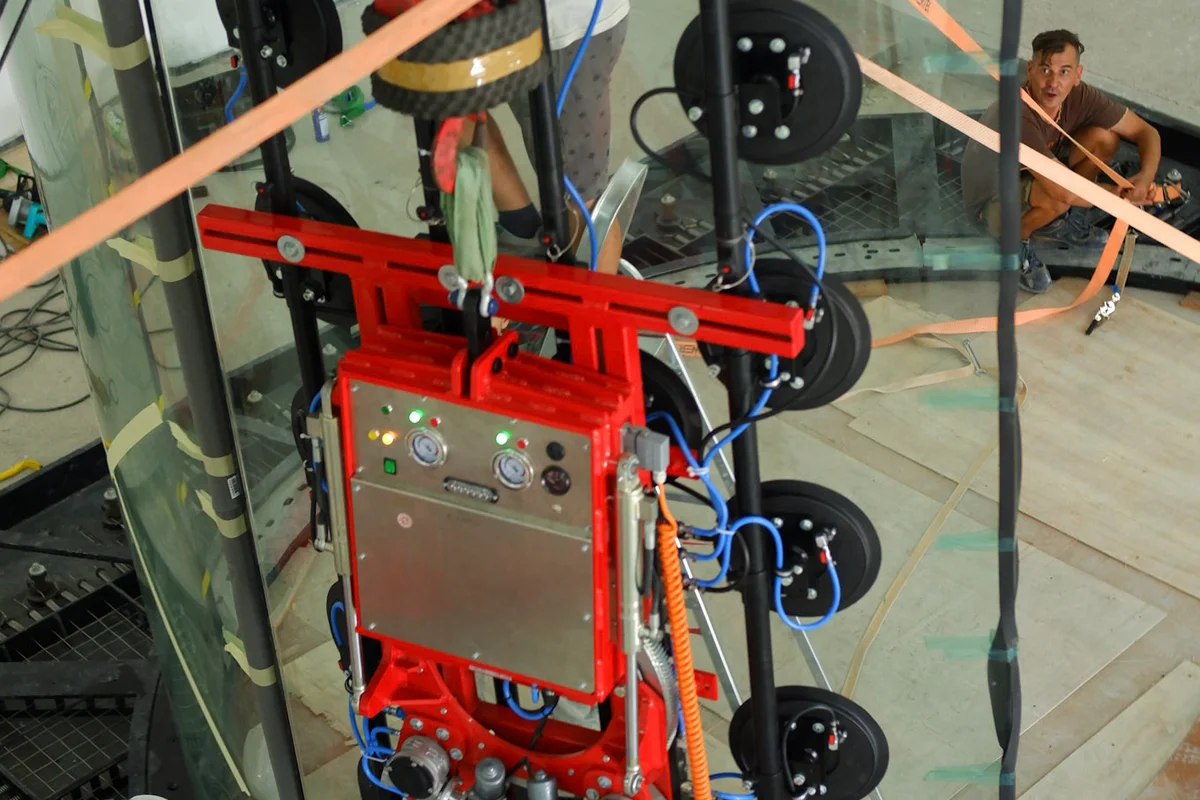

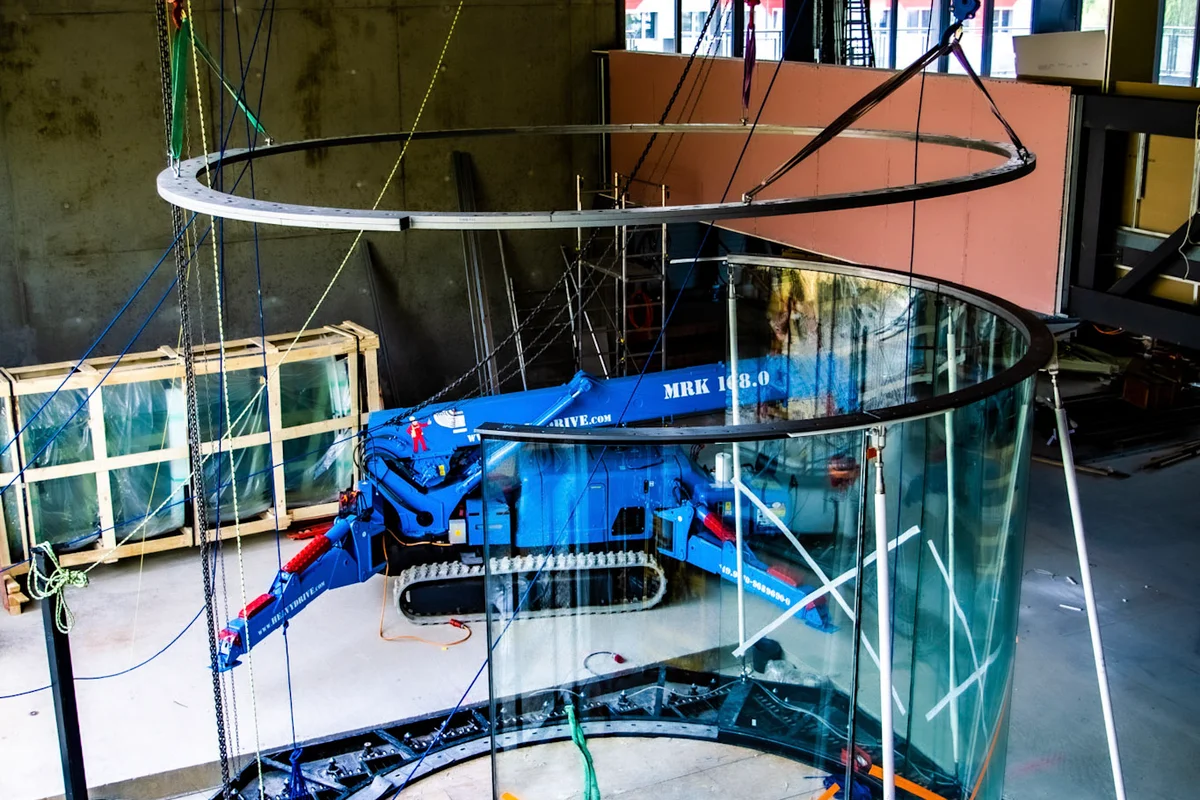

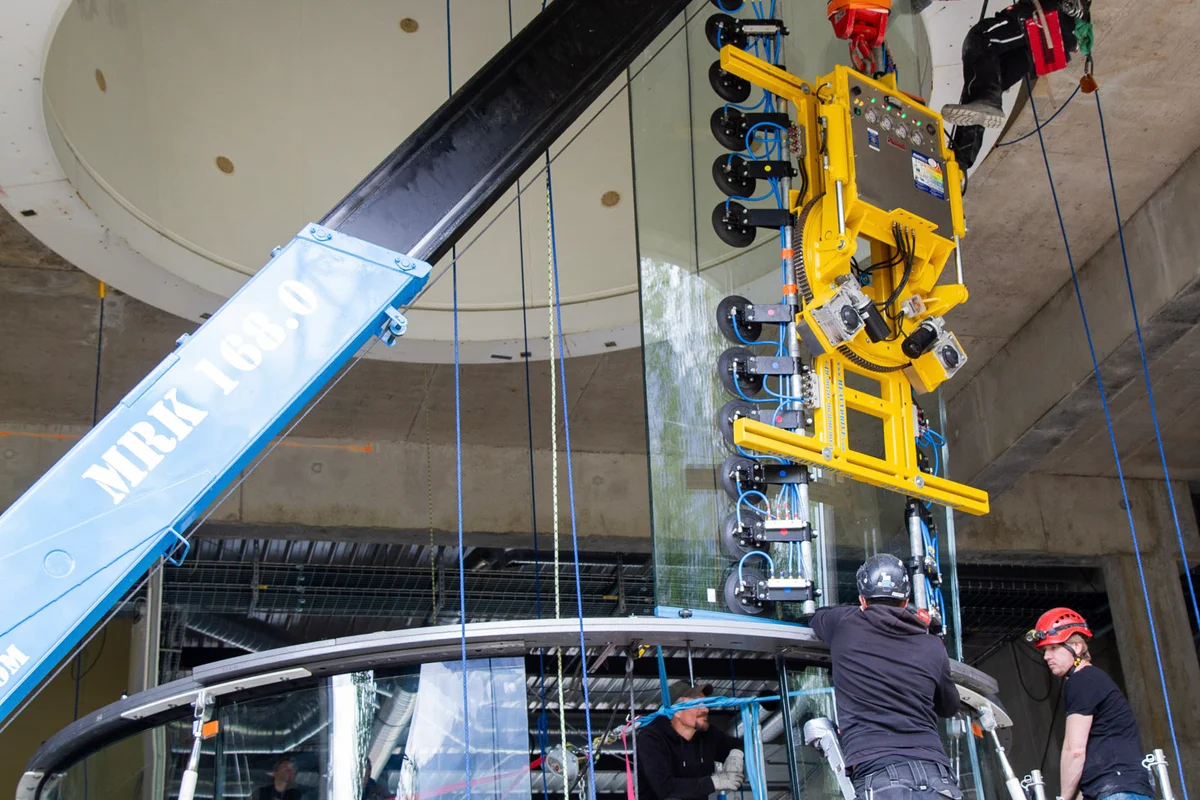

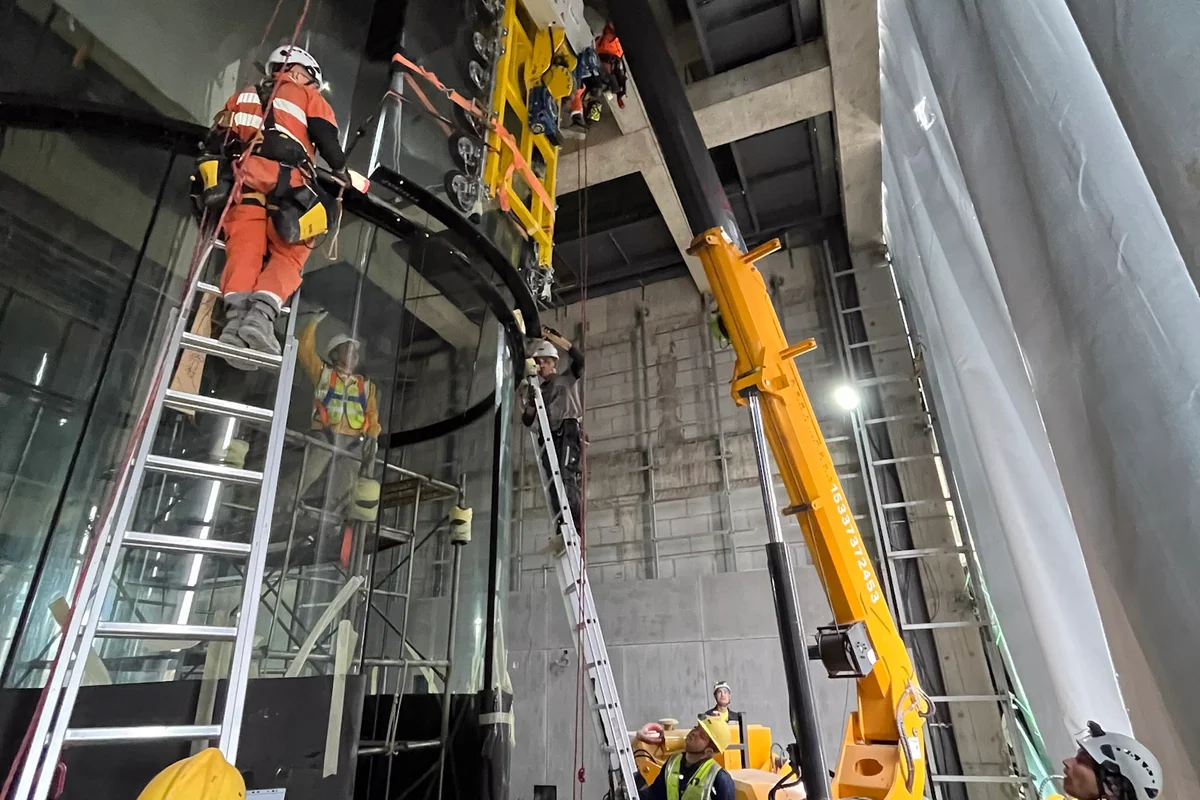

- •İki kat daha geniş görüş alanı sunan, TT imzalı çerçevesiz konik cam bölüm.

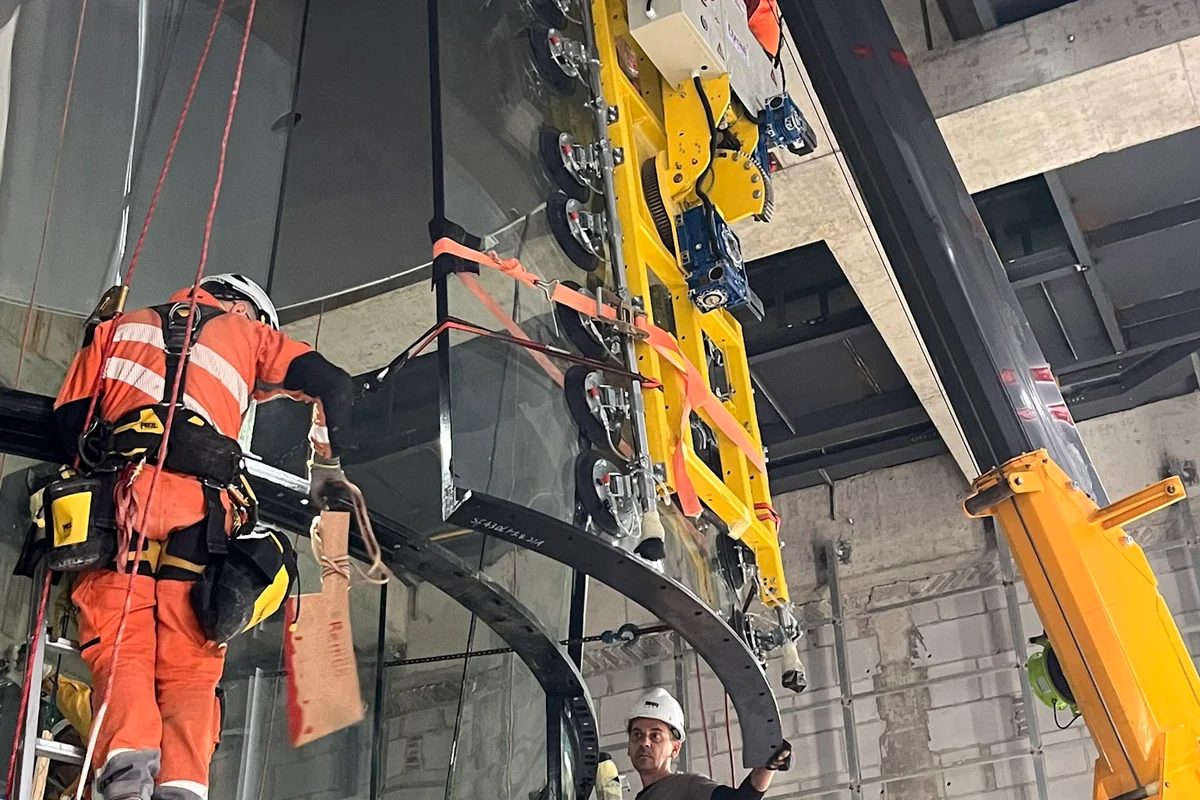

- •Çokgen yapıların aksine homojen hava akışı sağlayan, tam dairesel formda, çok katmanlı ve ses emici camlar.
- •8 metreye varan cam bölümler ve toplamda 24 metreye ulaşan uçuş odası yüksekliği.
- •Maksimum güvenlik sağlayan 2.12x oranında hava hızı azaltımı.
Eksenel Fanlar
TunnelTech sistemlerinin güçlü kalbi; titiz hesaplamalar ve hassas üretim süreçleriyle geliştirilmiştir. 16 yılı aşkın sürede ve milyonlarca çalışma saatinde, tek bir parça veya rulman değişimi gerektirmeden kusursuz bir performans geçmişine sahiptir.
- •EVG Lufttechnik ile stratejik ortaklık – 40 yılı aşkın aerodinamik uzmanlığı
- •Enerji verimliliği ve titreşim kontrolünü yeniden tanımlayan karbon fiber kanatlar
- •Minimum gürültü ve titreşim için büyük çaplı tasarım ve düşük devir (RPM)
- •30 yılı aşkın kullanım ömrü sunan ABB veya Siemens elektrik motorları
- •Titreşim, sıcaklık ve yağ seviyesi takibi için kapsamlı durum izleme sensörleri
- •Otomatik yağlama sistemi ve her motor için bağımsız frekans konvertörleri (VFD)
FRP Kompozit Hava Kanalları
Tıpkı üstün bir yelkenlinin mükemmel bir form üzerine inşa edilmesi gibi, rüzgâr tünelinin verimliliği de hava akışını motorlardan uçuş odasına ve tekrar geriye engelsizce taşıyan optimize edilmiş aerodinamik hatlara dayanır.
- •Tünel bölümleri arasında pürüzsüz geçişler sağlayan yüksek hassasiyetli üretim
- •Gürültü ve titreşimin temel nedeni olan duvar cidarı türbülansını ortadan kaldırır
- •Ses dalgalarını iletmek yerine sönümleyen özel sandviç yapı
- •Geleneksel hava kanallarında sıkça görülen kontrolsüz rezonans oluşumlarını engeller
- •Sektördeki en düşük Darcy-Weißbach Sürtünme Faktörü (0.185)
- •Alışveriş merkezleri gibi hassas ve zorlu lokasyonlarda kuruluma olanak tanır

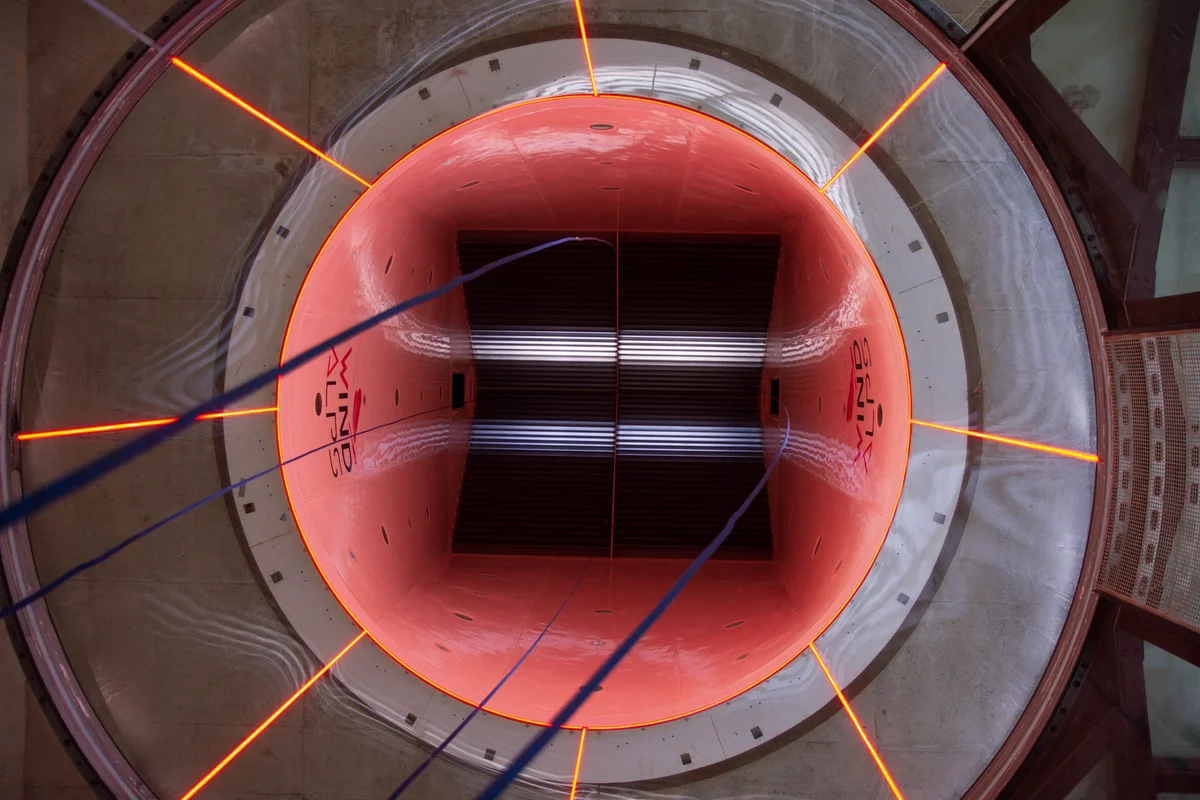

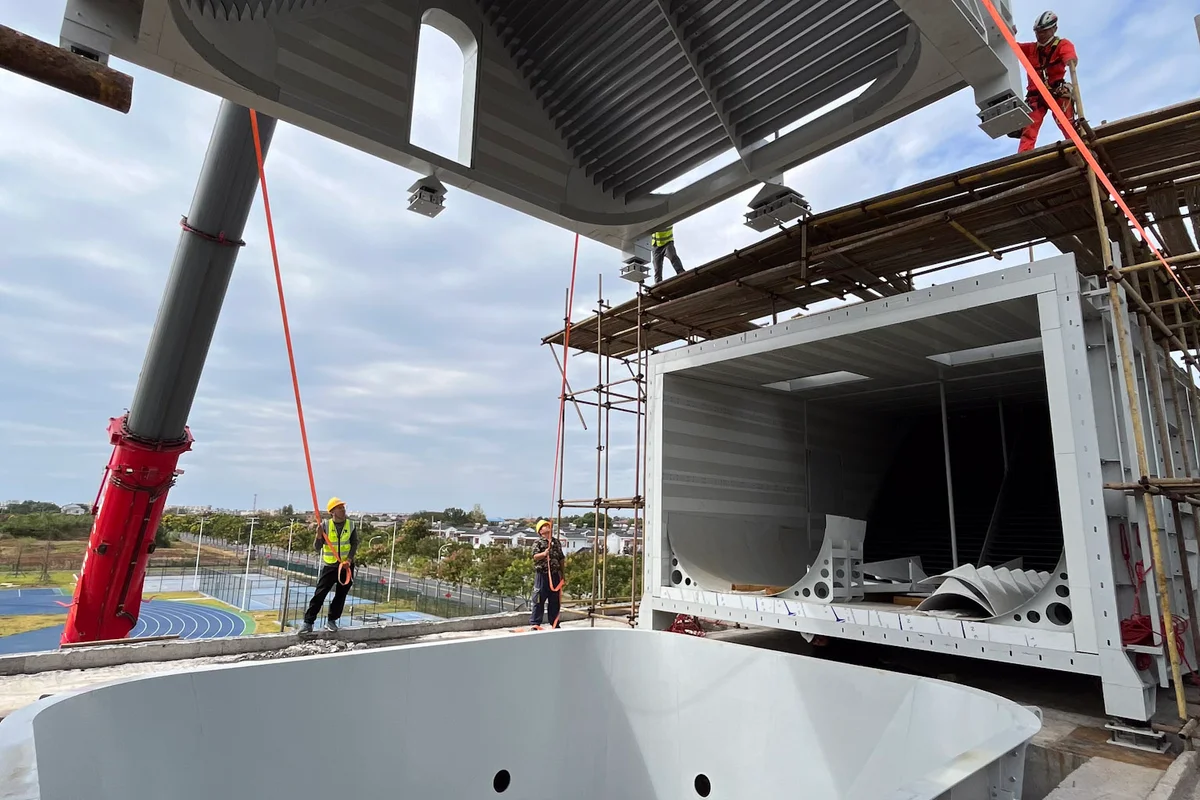

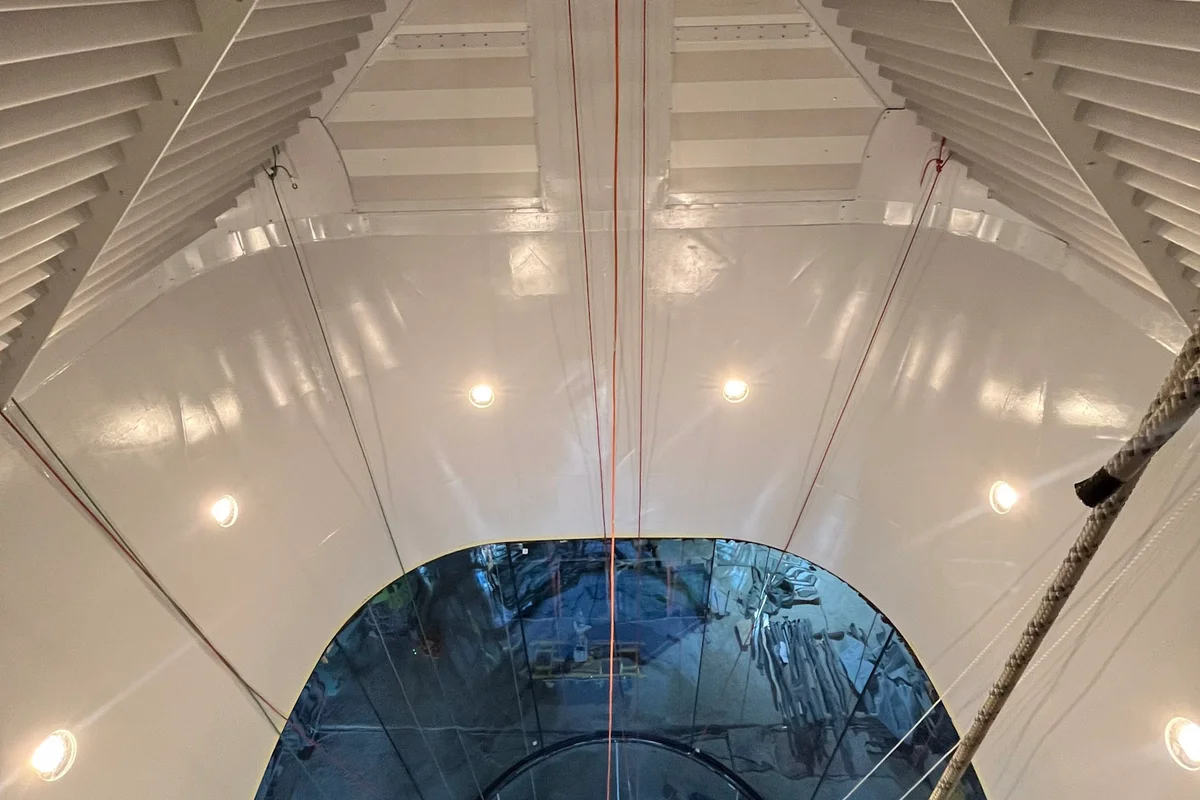

Yönlendirme Kanatçıkları
Rüzgâr tüneli verimliliğinin kilit noktası. NASA tarafından yapılan temel araştırmalar, bir tüneldeki enerji kayıplarının %30'a varan kısmının hatalı kanatçık tasarımı, yetersiz yerleşim sıklığı ve yanlış montajdan kaynaklandığını göstermektedir.
- •Optimum hava akışı yönlendirmesi için hassas hesaplanmış profil yapısı
- •Türbülansı önleyen optimum yerleşim sıklığı
- •Maksimum verimlilik sağlayan hassas montaj
- •Aktif soğutma entegrasyonuna olanak tanıyan içi boş tasarım
- •Hava akışı kalitesini doğrudan etkileyerek türbülansı ya sönümler ya da tetikler
- •Doğru tasarımla %30'a varan enerji tasarrufu
Pasif Soğutma (Havalandırma)
'Havalandırma' olarak da bilinen pasif soğutma, enerji giderlerini %30-35 oranında düşürür. Dış ortamla hava değişimi sağlayan bu yöntem; yüksek maliyetli chiller kullanımını, bakım gereksinimlerini ve ilgili yatırım maliyetlerini tamamen ortadan kaldırır.
- •Sirkülasyon havasının %20'sine kadarını taze hava ile değiştirir
- •30°C'nin altındaki dış ortam sıcaklıklarında sistemi etkin şekilde soğutur
- •Toplam enerji tüketimini %30-35'e kadar azaltır
- •Yüksek maliyetli chiller yatırımı ihtiyacını ortadan kaldırır
- •Chiller bakım maliyeti yoktur
- •Doğrudan havalandırma sayesinde %60'a varan güç tasarrufu
Aktif Soğutma Sistemi
Sıcak iklimler ve yerleşim alanlarına yakın, ultra sessiz operasyonlar için tasarlanmıştır. Soğutma sıvısı, ısı eşanjörü görevi gören içi boş yönlendirme kanatçıklarının içinden geçirilir.
- •Soğutma sıvısı sirkülasyonu, içi boş yönlendirme kanatçıkları üzerinden sağlanır
- •Kanatçıklar, hava akışını homojen şekilde soğutan birer ısı eşanjörü görevi görür
- •Geleneksel soğutma yöntemlerinin yarattığı türbülansı ortadan kaldırır
- •En zorlu iklim koşullarında bile kesintisiz çalışmaya olanak tanır
- •51 dBA seviyesine kadar düşürülen gürültü emisyonu
- •Yerleşim alanlarına 30 metre mesafede kuruluma imkân tanır
BASE Atlayış Odası
Rüzgar tünelinin tepesinde yer alan BASE odası, profesyonel paraşüt eğitimi için vazgeçilmez bir araçtır. Uçuş odasına ikincil bir giriş sağlayarak, güvenli bir ortamda uçaktan kontrollü çıkış pratiği yapılmasına olanak tanır.
- •Gerçekçi çıkış eğitimi için uçuş odasının tepesinde ikincil giriş
- •Daha güvenli eğitim koşulları için kapı ağzında 2x rüzgar hızı düşüşü
- •Stabilize edici paraşüt ile eğitime uygun tek oda
- •Eğitim seansları sırasında güvenliği önemli ölçüde artırır
- •Talep üzerine uçak kabini görünümünde tasarlanabilir
- •Tam otomasyon ve güvenlik sistemleri mevcuttur

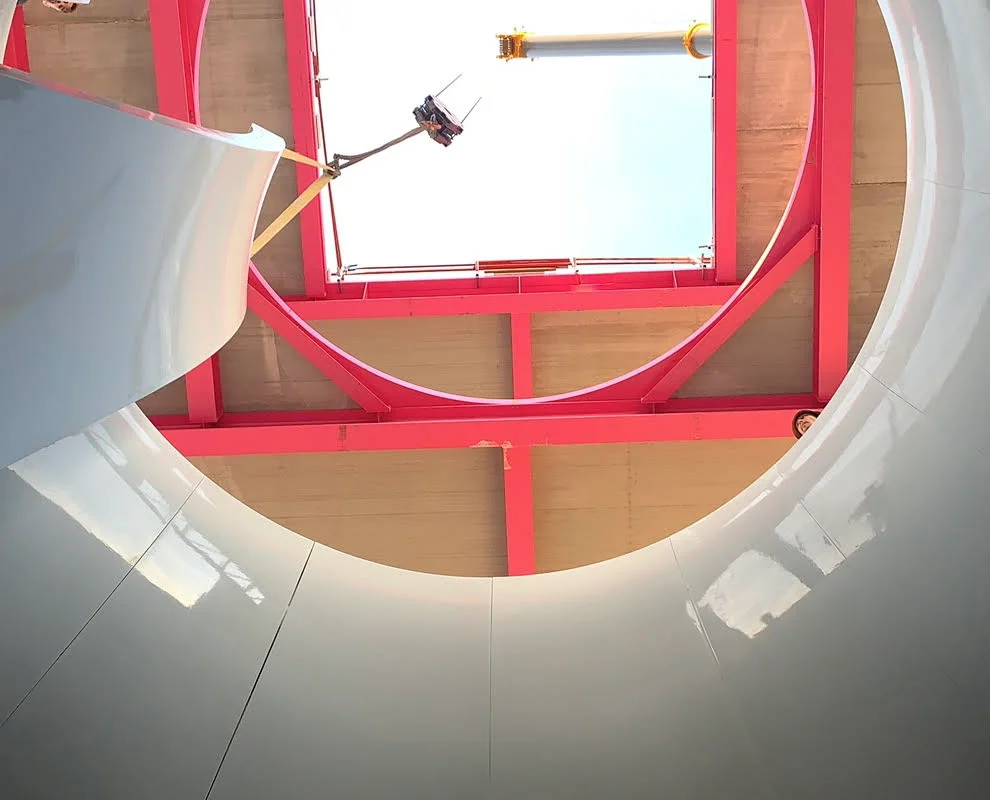

TT45 Pro uçuş odasında daralma bölümünün montajı.
TT45 Pro rüzgâr tünelinin uçuş odasında daralma bölümünün kurulumu ve montajı. Daralma bölümü, hava akışının uçuş odasına yumuşak bir şekilde geçişini sağlayan kritik bir aerodinamik bileşendir.
