PRO սերիա
Առաջատար մոդել

TT45 PRO

Հեղափոխական արդյունավետություն

Օդային թունելի ճարտարագիտության գագաթնակետը։ Հեղափոխական պասիվ օդափոխության հովացումը ապահովում է 60% էներգիայի խնայողություն՝ աշխարհի ամենախաղաղ գործողությամբ՝ ընդամենը 51 dBA։

Պալատի տրամագիծ
4.5 m (14'9")
Առավելագույն արագություն
320 km/h
Հզորություն
1,260 kW
Աղմուկի մակարդակը
51 dBA
TT45 PRO

Հիմնական առանձնահատկություններ

Աշխարհի ամենախաղաղը՝ 51 dBA
60% էներգիայի խնայողություն՝ համեմատած մրցակիցների հետ
Հեղափոխական պասիվ օդափոխության հովացում
Մինչև 320 km/h Beast հզորությամբ
16m առավելագույն ապակու բարձրություն
0.183 քաշման գործակից - ոլորտի լավագույնը

Տեխնիկական բնութագրեր

Ընդհանուր
Պալատի տրամագիծ4.5 m (14'9")
Ապակու բարձրություն (ստանդարտ)8 m (26'2")
Ապակու բարձրություն (առավելագույն)16 m (52'5")
Պալատի մակերես15.9 sq.m.
Տարածման արագություն2.12

Իդեալական կիրառություններ

Աշխարհի առաջնություններ

Կազմակերպեք միջազգային ներքին օդապարիկության միջոցառումներ

Մասնագիտական դասընթացներ

Առաջադեմ դասընթացներ բարձրակարգ օդապարիկների համար

Ռազմական դասընթացներ

Դեսանտային և հատուկ ուժերի դասընթացներ

Բարձրակարգ ժամանց

Բարձրակարգ ժամանցային վայրեր

Պատրաստ եք սկսել ձեր նախագիծը?

Մեր ինժեներական թիմը կօգնի ձեզ նախագծել ձեր պահանջներին համապատասխան քամու թունել։

Սարքավորումների հավաքում(25)
Քամու թունելի սարքավորումների մոնտաժ(54)
Օբյեկտի շինարարություն(18)
Մարդու թռիչք(86)
Պրոֆեսիոնալ պարաշյուտիստներ և BASE մարզիկներ(59)
Լուսանկարում պատկերված է Լյուքսեմբուրգի Luxfly քամու թունելի հիմնական առանցքային օդափոխիչի տեղադրումը: Հավաքակազմն ունի մեծ տրամագծով ռոտոր՝ ուղղահայաց առանցքի վրա տեղադրված ածխաթելային թիակներով: Կռունկը տեղադրում է օդափոխիչի բաղադրիչը օդատարի ներսում, որը շրջապատված է հաստատության կարմիր պողպատե հենարանային կառուցվածքով: Այս բաղադրիչը ապահովում է օդահոսքը TunnelTech TT45 PRO համակարգի համար:Լուսանկարում պատկերված է Լյուքսեմբուրգի Luxfly քամու թունելի հիմնական առանցքային օդափոխիչի տեղադրումը: Հավաքակազմն ունի մեծ տրամագծով ռոտոր՝ ուղղահայաց առանցքի վրա տեղադրված ածխաթելային թիակներով: Կռունկը տեղադրում է օդափոխիչի բաղադրիչը օդատարի ներսում, որը շրջապատված է հաստատության կարմիր պողպատե հենարանային կառուցվածքով: Այս բաղադրիչը ապահովում է օդահոսքը TunnelTech TT45 PRO համակարգի համար:

Առանցքային օդափոխիչի հավաքակազմի տեղադրում TT45 PRO քամու թունելի համար Luxfly-ում:

Լուսանկարում պատկերված է Լյուքսեմբուրգի Luxfly քամու թունելի հիմնական առանցքային օդափոխիչի տեղադրումը: Հավաքակազմն ունի մեծ տրամագծով ռոտոր՝ ուղղահայաց առանցքի վրա տեղադրված ածխաթելային թիակներով: Կռունկը տեղադրում է օդափոխիչի բաղադրիչը օդատարի ներսում, որը շրջապատված է հաստատության կարմիր պողպատե հենարանային կառուցվածքով: Այս բաղադրիչը ապահովում է օդահոսքը TunnelTech TT45 PRO համակարգի համար:

2 / 25

Պատկերը ցույց է տալիս Luxfly շենքի կառուցվածքային բաղադրիչների մոնտաժման գործընթացը, ներառյալ իկոնիկ վարդագույն կրող հեծանները:
Լուսանկարում պատկերված է Լյուքսեմբուրգի Luxfly քամու թունելի հիմնական առանցքային օդափոխիչի տեղադրումը: Հավաքակազմն ունի մեծ տրամագծով ռոտոր՝ ուղղահայաց առանցքի վրա տեղադրված ածխաթելային թիակներով: Կռունկը տեղադրում է օդափոխիչի բաղադրիչը օդատարի ներսում, որը շրջապատված է հաստատության կարմիր պողպատե հենարանային կառուցվածքով: Այս բաղադրիչը ապահովում է օդահոսքը TunnelTech TT45 PRO համակարգի համար:

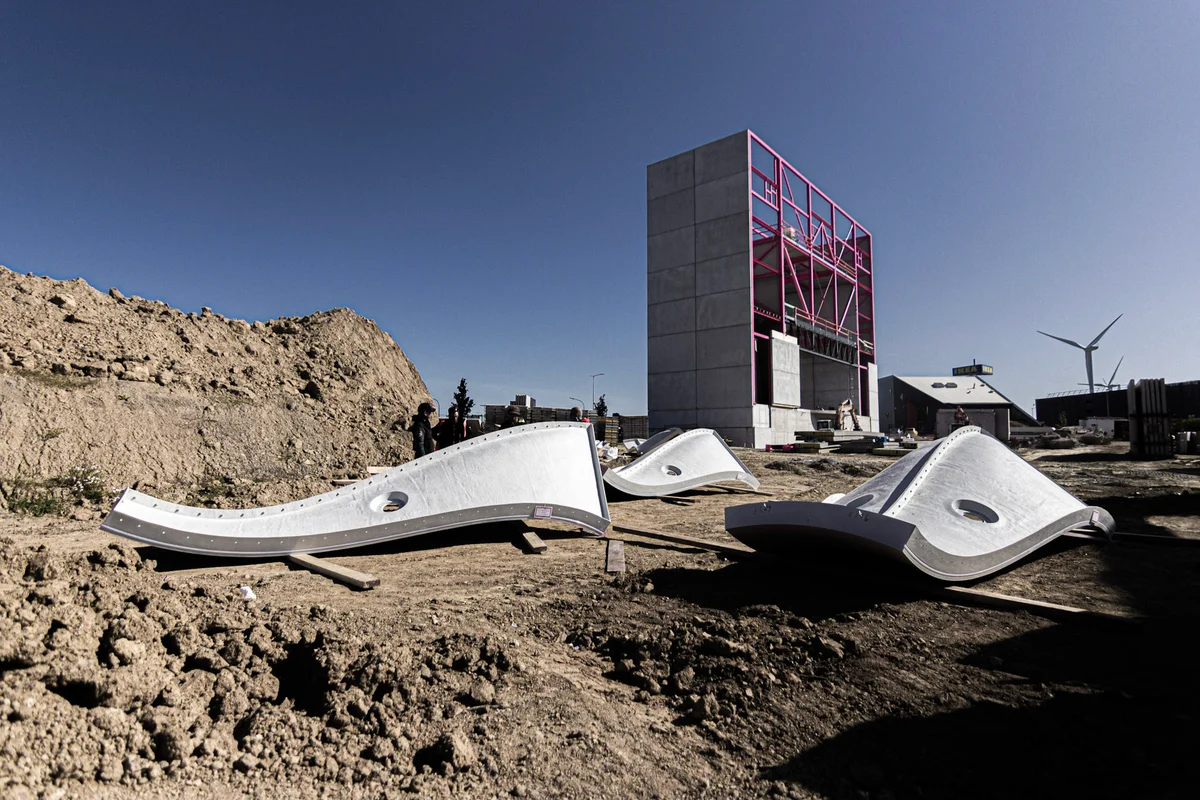

Լուսանկարում պատկերված են TT45 Pro քամու թունելի airjet-ի (սեղմման հատվածի) ապակեպլաստե բաղադրիչները Luxfly-ի օբյեկտում հավաքման ընթացքում: Այս տարրերը աերոդինամիկ համակարգի մաս են կազմում, որը նախատեսված է կայուն և ցածր տուրբուլենտությամբ օդահոսքի համար:
Պատկերում երևում է Luxfly քամու թունելի ստորին օդատար հատվածում ուղղորդիչ թիակների վերջնական հավաքումը: Ուղղորդիչ թիակներն օգտագործվում են ռեցիրկուլյացիոն կոնտուրի ներսում օդի հոսքը արդյունավետորեն վերաուղղորդելու համար՝ նվազագույնի հասցնելով տուրբուլենտությունը և ճնշման կորուստները:
Սեղմման հատվածի տեղադրումը և հավաքումը TT45 Pro քամու թունելի թռիչքի խցիկում: Սեղմման հատվածը կարևոր աերոդինամիկ բաղադրիչ է, որն ապահովում է օդահոսքի սահուն անցումը դեպի թռիչքի խցիկ:
Տեխնիկը դիրքավորում է ուղղորդիչ թիակներ պարունակող կոր FRP կոմպոզիտային օդատարի հատվածը Luxfly քամու թունելի հավաքման ժամանակ: Այս բաղադրիչը կազմում է TT45 PRO ռեցիրկուլյացիոն կոնտուրի անկյունը, որը նախատեսված է բետոնե կառուցվածքի ներսում օդահոսքը վերաուղղորդելու համար: Տեղադրման գործընթացը ներառում է կոմպոզիտային օդատարների ճշգրիտ հավասարեցում ամբարձիչ շղթաների օգնությամբ՝ շենքի ծրարին համապատասխանելու համար:
Անվտանգության գոտիներով և ամրացման սարքավորումներով հագեցած երկու տեղադրման տեխնիկներ կանգնած են կառուցվածքային պողպատե շրջանակի վրա՝ Լյուքսեմբուրգում Luxfly ինդոր սկայդայվինգի օբյեկտի կառուցման ժամանակ: Անձնակազմը բարձրության վրա կատարում է ամրացման աշխատանքներ՝ TunnelTech TT45 PRO քամու թունելի բաղադրիչները շենքի առանձնահատուկ վարդագույն կրող կառուցվածքի հետ հավասարեցնելու համար: Աջ կողմում երևում է ուղղահայաց քամու թունելի հավաքման արտաքին մակերեսը պողպատե հեծաններին կից:
Ստատորի թիակներ պարունակող օդափոխիչի մեծ կապույտ կորպուսները սպասում են տեղադրմանը Լյուքսեմբուրգի Luxfly քամու թունելի տարածքում: Շարժական կռունկը աշխատում է օբյեկտի յուրահատուկ վարդագույն պողպատե կրող կառուցվածքի հարևանությամբ: Այս ծանր մեխանիկական բաղադրիչները կազմում են TT45 PRO համակարգի առանցքային օդափոխիչի հավաքման ստատիկ հատվածը: Շինարարական թիմը նախապատրաստում է սարքավորումները գետնի վրա՝ նախքան դրանք օբյեկտի վերադարձի դուկտի կոնտուր բարձրացնելը:

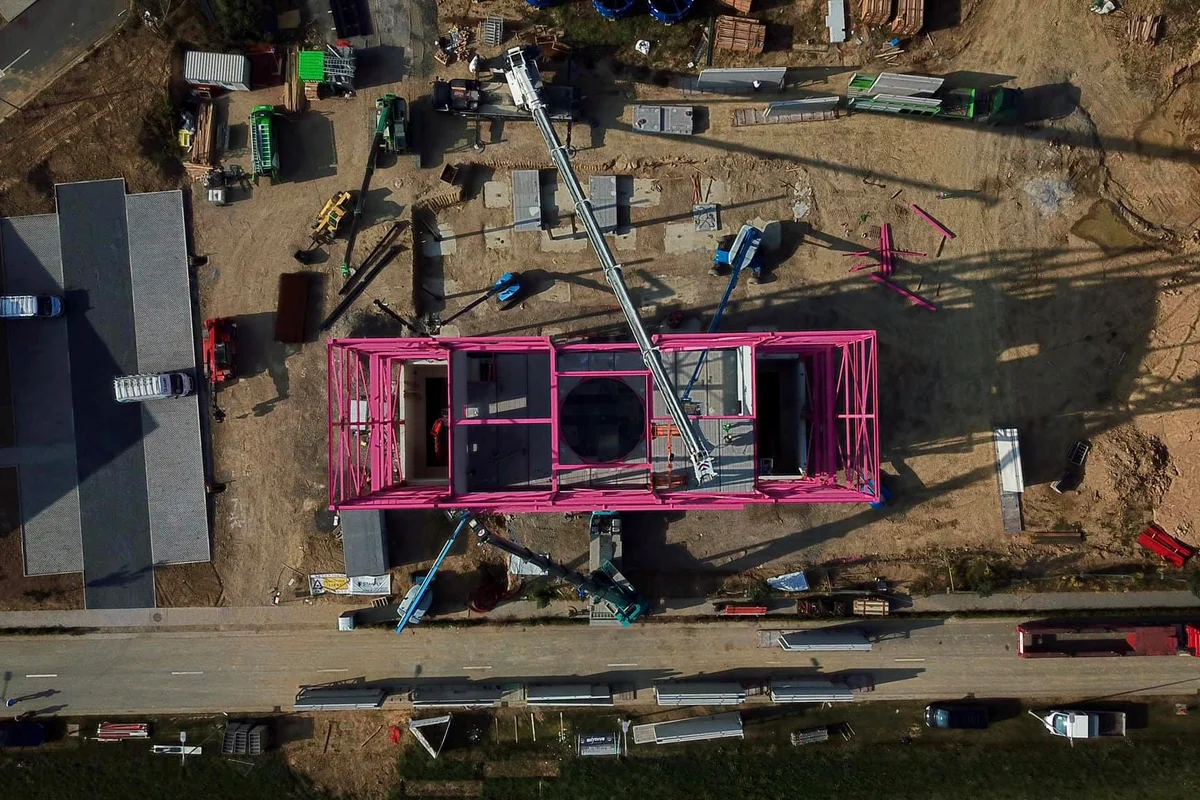

Լուսանկարում պատկերված է դրոնի տեսարան LuxFly օբյեկտի համար մետաղական կոնստրուկցիայով շենքի հավաքակցումից, որը TT45 Pro քամու թունելի տեղադրման մաս է կազմում:
Լուսանկարում պատկ�երված է Luxfly շենքի հավաքման գործընթացը, ներառյալ ապակեպլաստե դիֆուզորների տեղադրումը: Այս դիֆուզորները աերոդինամիկ համակարգի մաս են կազմում, որոնք նախատեսված են օդահոսքը օպտիմալացնելու և քամու թունելի կառուցվածքում տուրբուլենտությունը նվազեցնելու համար:
Լուսանկարը պատկերում է TT45 Pro ինդոր սկայդայվինգի քամու թունելի հավաքման գործընթացը Luxfly օբյեկտում: Տեսանելի բաղադրիչները ներառում են թռիչքի խցիկի կառուցվածքը և FRP կոմպոզիտային օդատարների հատվածները, որոնք նախատեսված են արդյունավետ օդահոսքի և աղմուկի նվազեցման համար:
12 տոննա կշռող առանցքային օդափոխիչների բեռնաթափման գործընթացը Ֆրանսիայում WindAlps շինհրապարակում: Պատկերը ֆիքսում է ծանր բեռների բարձրացման գործողությունը, որն անհրաժեշտ է օդահոսքի այս հսկայական բաղադրիչները քամու թունելում տեղադրելու համար:
Լուսանկարում պատկերված է ուղղորդիչ թիակների բլոկը, որը կռունկով բարձրացվում է շենքից: Հետին պլանում երևում է թռիչքի խցիկի դիֆուզորը՝ լուսավորության համար նախատեսված անցքերով: Ուղղորդիչ թիակները օգտագործվում են ռեցիրկուլյացիոն կոնտուրի ներսում օդի հոսքը վերաուղղորդելու համար՝ նվազեցնելով տուրբուլենտությունը և աղմուկը:
Օդատարի անկյունային հատվածի հավաքում ուղղորդիչ թիակներով WindAlps շինհրապարակում: Ուղղորդիչ թիակները դասավորված են օդահոսքի ուղղությունը օպտիմալացնելու և ռեցիրկուլյացիոն համակարգում տուրբուլենտությունը նվազեցնելու համար:
Այս պատկերը ցույց է տալիս հավաքված ալյումինե ուղղորդիչ թիակներ, որոնք տեղադրված են թռիչքի խցիկի վերին մասում Windalps օբյեկտի կրկնակի կոնտուրով քամու թունելում: Այս թիակները կազմում են եռանկյունաձև, տան նման կառուցվածք, որը նախատեսված է ուղղահայաց օդահոսքը երկու առանձին ուղիների բաժանելու համար՝ օդը ուղղելով դեպի ձախ և աջ վերադարձի դուկտներ: Օբյեկտը ցուցադրված է տանիքի տեղադրումից առաջ, ինչը թույլ է տալիս արևի լույսին լուսավորել թիակների կառուցվածքը և ներքին սառեցման ուղիները:
Ուղղահայաց հեռանկար, որը նայում է ցած Wind Alps օբյեկտում TT45 PRO քամու թունելի դիֆուզորի վերին հատվածի միջով: Օդահոսքի կոնտուրի սպիտակ պանելային պատերը ունեն կլոր մուտքի անցքեր և տանում են դեպի թռիչքի խցիկի մակարդակ: Ներքևում ամրացման շղթաները և կապույտ շինարարական տեխնիկան օգնում են ա�պակե թռիչքի խցիկի բաղադրիչների և պողպատե միացման կցաշուրթերի տեղադրմանը:
Ցուցադրված է TT45 PRO քամու թունելի վերին պողպատե կարկասը WindAlps-ի օբյեկտում հավաքման ժամանակ: Օդատարի անկյուններում տեղադրված են սև հիդրավլիկ կոլեկտորային խողովակներ, որոնք միանում են ուղղորդիչ թիակների մեջ ինտեգրված ակտիվ սառեցման համակարգին: Այս միացումները ջուր են շրջանառում թիակների միջով՝ օդահոսքի ջերմաստիճանը կառավարելու համար: Պողպատե կառուցվածքը տեղադրված է բետոնե հիմքի վրա՝ ցուցադրելով 4.5 մետրանոց թռիչքի խցիկի համակարգի համար պահանջվող մեխանիկական տեղադրման մասշտաբը:
TT45 PRO թռիչքի խցիկի հավաքումը տեղի է ունենում Wind Alps օբյեկտում: Սարդ-կռունկը տեղադրում է կորացված, բազմաշերտ ապակե պանելները կառուցվածքային պողպատե հիմքի վրա՝ ձևավորելով կլոր, առանց շրջանակի թռիչքային գոտին: Կախովի մալուխները պահում են վերին մետաղական օղակը, մինչդեռ ապակե հատվածներ պարունակող լրացուցիչ արկղերը հետին պլանում պատրաստ են տեղադրման: Շինարարության այս փուլը ստեղծում է TT45 PRO մոդելին բնորոշ թափանցիկ թռիչքային գոտին:
Ծանր բեռնատարողությամբ վակուումային ամբարձիչով հագեցած հատուկ սարդ-կռունկը դիրքավորում է մեծ կոր ապակե պանելը TT45 PRO թռիչքի խցիկի համար: Վերին բետոնե օղակից կախված արդյունաբերական լեռնագնացները ուղղորդում են բազմաշերտ աղմուկակլանիչ ապակին դեպի պողպատե շրջանակը, իսկ տեխնիկները լաստակների վրա հավասարեցնում են հիմքը: Այս հավաքման գործընթացը Ֆրանսիայի Wind Alps օբյեկտում կառուցում է փակ կոնտուրով քամու թունելի թափանցիկ, գլանաձև թռիչքային գոտին:
Սառեցման ջրի մատակարարման խողովակներ, որոնք միացված են TT45 PRO քամու թունելի ուղղորդիչ թիակներին WindAlps օբյեկտում: Ակտիվ սառեցման համակարգը օգտագործում է այս ուղղորդիչ թիակները որպես օդատարում ինտեգրված ջերմափոխանակիչներ: Սառեցված ջուրը շրջանառվում է սնամեջ ալյումինե թիակների ներքին ուղիներով՝ կլանելով օդի շփման և օդափոխիչի աշխատանքի արդյունքում առաջացած ջերմությունը: Այս կոնֆիգուրացիան թույլ է տալիս իրականացնել ջերմային կառավարում անմիջապես օդատարի անկյուններում՝ առանց օդի հոսքի ճանապարհին լրացուցիչ աերոդինամիկ դիմադրություն կամ առանձին սառեցման կոճեր ներմուծելու:
