TT45 PRO

რევოლუციური ეფექტურობა

გერმანული აეროდინამიკური ინჟინერიის მწვერვალი. აღჭურვილია რევოლუციური პასიური ვენტილაციის ტექნოლოგიით, TT45 უზრუნველყოფს 60%-მდე ენერგიის დაზოგვას და მსოფლიოში ყველაზე ჩუმ მუშაობას მხოლოდ 51 dBA დონეზე.

კამერის დიამეტრი

4.5 m (14'9")

მაქს. სიჩქარე

320 km/h

სიმძლავრე

1,260 kW

ხმაურის დონე

51 dBA

ძირითადი მახასიათებლები

მსოფლიოში ყველაზე ჩუმი 51 dBA დონეზე

აღწევს 60%-მდე ენერგიის დაზოგვას კონკურენტ სისტემებთან შედარებით

რევოლუციური პასიური ვენტილაციის გაგრილება

მაღალი სიჩქარის ჰაერის ნაკადი, რომელიც აღწევს 320 კმ/სთ-ს ელიტური შესრულებისთვის

16მ მაქსიმალური შუშის სიმაღლე

ინდუსტრიაში წამყვანი აეროდინამიკური ეფექტურობა (0.183 წინააღმდეგობის კოეფიციენტი)

ტექნიკური მახასიათებლები

ზოგადი

კამერის დიამეტრი4.5 m (14'9")

შუშის სიმაღლე (ნაგულისხმევი)8 m (26'2")

შუშის სიმაღლე (მაქსიმალური)16 m (52'5")

კამერის ფართობი15.9 sq.m.

დიფუზიის სიჩქარე2.12

იდეალური აპლიკაციები

მსოფლიო ჩემპიონატები

დააპროექტეთ FAI-სთან თავსებადი ობიექტები, რომლებსაც შეუძლიათ უმასპინძლონ პროფესიულ ინდორ სკაიდაივინგის შეჯიბრებებსა და ლიგებს.

პროფესიული წვრთნა

უზრუნველყავით ჰაერის ზუსტი ნაკადი და ტურბულენტობისგან თავისუფალი პირობები ელიტური სკაიდაივერების პროგრესისა და ტექნიკური ქოუჩინგისთვის.

სამხედრო წვრთნა

ხელი შეუწყვეთ უსაფრთხო, ხარჯეფექტურ და რეალისტურ თავისუფალი ვარდნის სიმულაციას მედესანტეებისა და თავდაცვის პერსონალისთვის.

პრემიუმ გართობა

მაღალი დონის გასართობი დანიშნულების ადგილები

მზად ხართ დაიწყოთ თქვენი პროექტი?

ითანამშრომლეთ ჩვენს შტუტგარტში დაფუძნებულ საინჟინრო გუნდთან, რათა დააკონფიგურიროთ იდეალური მაღალი წარმადობის ქარის გვირაბის გადაწყვეტა თქვენი კონკრეტული მიზნებისთვის.

აღჭურვილობის აწყობა(25)

ქარის გვირაბის აღჭურვილობის მონტაჟი(54)

ობიექტის მშენებლობა(18)

ადამიანის ფრენა(86)

პროფესიონალი სკაიდაივერები და BASE ათლეტები(59)

ფოტოზე აღბეჭდილია მთავარი აქსიალური ვენტილატორის ბლოკის მონტაჟი Luxfly ქარის გვირაბისთვის ლუქსემბურგში. კვანძი მოიცავს დიდი დიამეტრის როტორს ნახშირბოჭკოვანი ფრთებით, რომლებიც დამონტაჟებულია ვერტიკალურ ღერძზე. ამწე ათავსებს ვენტილატორის კომპონენტს არხის შიგნით, რომელსაც გარს აკრავს ობიექტის წითელი ფოლადის საყრდენი სტრუქტურა. ეს კომპონენტი უზრუნველყოფს ჰაერის ნაკადს TunnelTech TT45 PRO სისტემისთვის.

აქსიალური ვენტილატორის კვანძის მონტაჟი TT45 PRO ქარის გვირაბისთვის Luxfly-ში.

ფოტოზე აღბეჭდილია მთავარი აქსიალური ვენტილატორის ბლოკის მონტაჟი Luxfly ქარის გვირაბისთვის ლუქსემბურგში. კვანძი მოიცავს დიდი დიამეტრის როტორს ნახშირბოჭკოვანი ფრთებით, რომლებიც დამონტაჟებულია ვერტიკალურ ღერძზე. ამწე ათავსებს ვენტილატორის კომპონენტს არხის შიგნით, რომელსაც გარს აკრავს ობიექტის წითელი ფოლადის საყრდენი სტრუქტურა. ეს კომპონენტი უზრუნველყოფს ჰაერის ნაკადს TunnelTech TT45 PRO სისტემისთვის.

2 / 25

სურათზე ნაჩვენებია Luxfly-ის შენობის სტრუქტურული კომპონენტების მონტაჟის პროცესი, საკულტო ვარდისფერი მზიდი კოჭების ჩათვლით.

ფოტოზე ნაჩვენებია TT45 Pro ქარის გვირაბის airjet-ის (შეკუმშვის მონაკვეთის) მინaplastikuri komponente Luxfly-ის ობიექტზე მონტაჟის პროცესში. ეს ელემენტები აეროდინამიკური სისტემის ნაწილია, რომელიც შექმნილია სტაბილური და დაბალი ტურბულენტობის მქონე ჰაერის ნაკადისთვის.

სურათზე ნაჩვენებია Luxfly-ის ქარის გვირაბის ქვედა არხის სექციაში მიმართულების ფრთების საბოლოო მონტაჟი. მიმართულების ფრთები გამოიყენება რეცირკულაციის ციკლში ჰაერის ნაკადის ეფექტურად გადასამისამართებლად, რაც ამცირებს ტურბულენტობასა და წნევის დანაკარგებს.

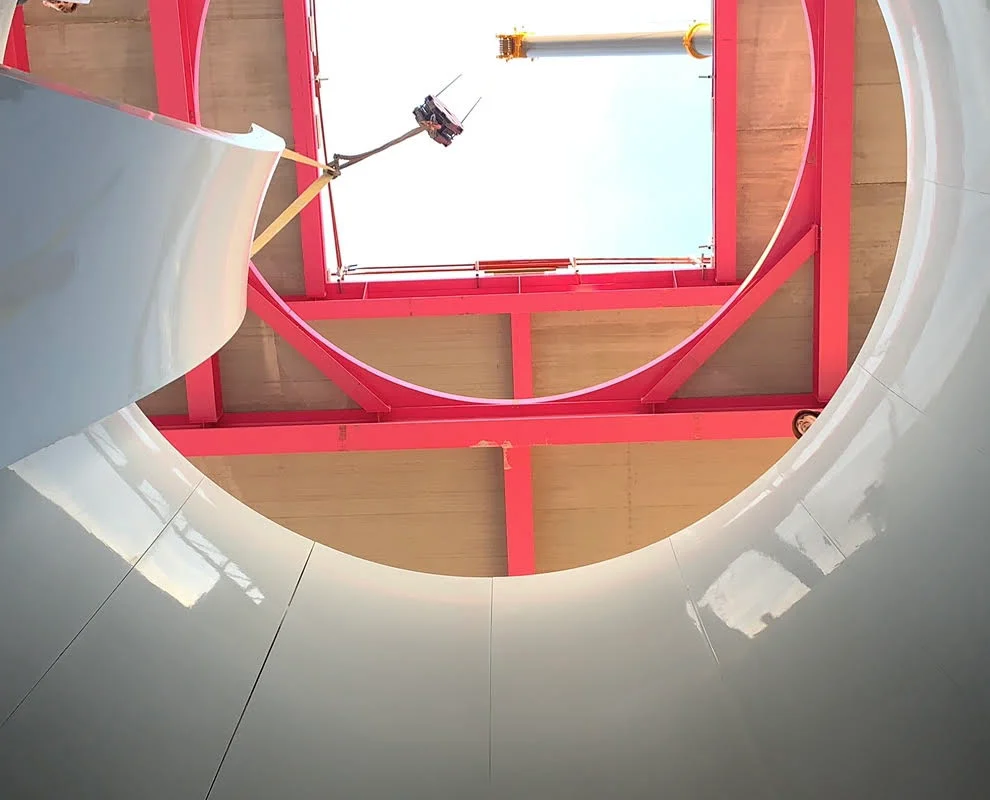

შეკუმშვის მონაკვეთის მონტაჟი და აწყობა TT45 Pro ქარის გვირაბის ფრენის კამერაში. შეკუმშვის მონაკვეთი არის კრიტიკული აეროდინამიკური კომპონენტი, რომელიც უზრუნველყოფს ჰაერის ნაკადის გლუვ გადასვლას ფრენის კამერაში.

ტექნიკოსი ათავსებს FRP კომპოზიტური ��არხის მოხრილ სექციას, რომელიც შეიცავს მიმართულების ფრთებს, Luxfly-ის ქარის გვირაბის აწყობის დროს. ეს კომპონენტი ქმნის TT45 PRO რეცირკულაციური მარყუჟის კუთხეს, რომელიც შექმნილია ბეტონის სტრუქტურაში ჰაერის ნაკადის გადამისამართებისთვის. მონტაჟის პროცესი მოიცავს კომპოზიტური არხების ზუსტ გასწორებას ამწე ჯაჭვების გამოყენებით, რათა მოერგოს შენობის გარსს.

უსაფრთხოების ღვედებითა და სამкеლაჟო აღჭურვილობით აღჭურვილი ორი სამონტაჟო ტექნიკოსი დგას სტრუქტურულ ფოლადის კარკასზე ლუქსემბურგში Luxfly-ის ინდორ სკაიდაივინგის ობიექტის მშენებლობისას. პერსონალი ასრულებს სამკელაჟო სამუშაოებს სიმაღლეზე, რათა გაასწოროს TunnelTech TT45 PRO ქარის გვირაბი��ს კომპონენტები შენობის გამორჩეულ ვარდისფერ მზიდ კონსტრუქციასთან. მარჯვნივ, ვერტიკალური ქარის გვირაბის ასამბლეის გარე ზედაპირი ჩანს ფოლადის კოჭების გვერდით.

ვენტილატორის დიდი ლურჯი კორპუსები, რომლებიც შეიცავს სტატორის ფრთებს, ელოდება მონტაჟს ლუქსემბურგში Luxfly-ის ქარის გვირაბის ტერიტორიაზე. მობილური ამწე მუშაობს ობიექტის გამორჩეული ვარდისფერი ფოლადის მზიდი კონსტრუქციის გვერდით. ეს მძიმე მექანიკური კომპონენტები ქმნის აქსიალური ვენტილატორის კვანძის სტატიკურ სექციას TT45 PRO სისტემისთვის. სამშენებლო გუნდი ამზადებს აღჭურვილობას მიწაზე, სანამ მას ობიექტის დაბრუნების არხის მარყუჟში აწევს.

ფოტოზე ნაჩვენებია დრონის ხედი LuxFly-ის ობიექტისთვის ლითონის კონსტრუქციის შენობის მონტაჟზე, რაც TT45 Pro ქარის გვირაბის ინსტალაციის ნაწილია.

ფოტოზე ნაჩვენებია Luxfly-ის შენობის აწყობის პროცესი, მათ შორის მინაპლასტიკის დიფუზორების დამონტაჟება. ეს დიფუზორები აეროდინამიკური სისტემის ნაწილია, რომელიც შექმნილია ჰაერის ნაკადის ოპტიმიზაციისა და ქარის გვირაბის სტრუქტურაში ტურბულენტობის შესამცირებლად.

ფოტო ასახავს TT45 Pro ინდორ სკაიდაივინგის ქარის გვირაბის აწყობის პროცესს Luxfly-ის ობიექტზე. ხილული კომპონენტები მოიცავს ფრენის კამერის სტრუქტურას და FRP კომპოზიტური არხების სექციებს, რომლებიც შექმნილია ეფექტური ჰაერის ნაკადისა და ხმაურის შემცირებისთვის.

12-ტონიანი აქსიალური ვენტილატორების ჩამოტვირთვის პროცესი საფრანგეთში, WindAlps-ის სამშენებლო მოედანზე. სურათზე ასახულია მძიმე ტვირთის აწევის ოპერაცია, რომელიც საჭიროა ჰაერის ნაკადის ამ მასიური კომპონენტების პოზიციონირებისთვის ქარის გვირაბში დასამონტაჟებლად.

ფოტოზე ნაჩვენებია მიმართულების ფრთების ბლოკი, რომელიც ამწეს მეშვეობით ააქვთ შენობიდან. ფონზე ჩანს ფრენის კამერის დიფუზორი განათების ღიობებით. მიმართულების ფრთები გამოიყენება რეცირკულაციის ციკლში ჰაერის ნაკადის გადასამისამართებლად, რაც ამცირებს ტურბულენტობასა და ხმაურს.

ჰაერგამტარის კუთხის სექციის აწყობა მიმართულების ფრთებით WindAlps-ის სამშენებლო მოედანზე. მიმართულების ფრთები განლაგებულია ჰაერის ნაკადის მიმართულების ოპტიმიზაციისა და რეცირკულაციურ სისტემაში ტურბულენტობის შესამცირებლად.

ეს სურათი გვიჩვენებს აწყობილ ალუმინის მიმართულების ფრთებს, რომლებიც განლაგებულია ფრენის კამერის ზედა ნაწილში Windalps-ის ობიექტის ორმაგი კონტურის ქარის გვირაბში. ეს ფრთები ქმნიან სამკუთხა, სახლის მსგავს სტრუქტურას, რომელიც შექმნილია ვერტიკალური ჰაერის ნაკადის ორ ცალკეულ გზად გასაყოფად, ჰაერის მარცხენა და მარჯვენა დაბრუნების არხებში მიმართვით. ობიექტი ნაჩვენებია სახურავის დამონტაჟებამდე, რაც მზის შუქს საშუალებას აძლევს გაანათოს ფრთების სტრუქტურა და შიდა გაგრილების არხები.

ვერტიკალური პერსპექტივა, რომელიც იყურება ქვემოთ Wind Alps ობ�იექტში TT45 PRO ქარის გვირაბის დიფუზორის ზედა სექციის გავლით. ჰაერის ნაკადის წრედის თეთრი პანელური კედლები აღჭურვილია მრგვალი სერვისული ლუქებით და მიემართება ფრენის კამერის დონისკენ. ქვემოთ, სამაგრები ჯაჭვები და ლურჯი სამშენებლო ტექნიკა ეხმარება შუშის ფრენის კამერის კომპონენტებისა და ფოლადის შემაერთებელი ფლანცების მონტაჟს.

ნაჩვენებია TT45 PRO ქარის გვირაბის ზედა ფოლადის კარკასი WindAlps-ის ობიექტზე აწყობის დროს. არხის კუთხეებში დამონტაჟებულია შავი ჰიდრავლიკური კოლექტორის მილები, რომლებიც უკავშირდება მიმართულების ფრთებში (turning vanes) ინტეგრირებულ აქტიურ გაგრილების სისტემას. ეს შეერთებები უზრუნველყოფს წყლის ცირკულაციას ფრთე��ბში ჰაერის ნაკადის ტემპერატურის სამართავად. ფოლადის სტრუქტურა დამონტაჟებულია ბეტონის საძირკველზე, რაც ასახავს 4.5 მეტრიანი ფრენის კამერის სისტემისთვის საჭირო მექანიკური ინსტალაციის მასშტაბს.

TT45 PRO ფრენის კამერის აწყობა მიმდინარეობს Wind Alps-ის ობიექტზე. ობობა-ამწე ათავსებს მოხრილ, მრავალშრიან შუშის პანელებს სტრუქტურულ ფოლადის ბაზაზე, რათა შეიქმნას მრგვალი, ჩარჩოს გარეშე ფრენის ზონა. სამაგრ კაბელებს უკავიათ ზედა ლითონის რგოლი, ხოლო ფონზე ინსტალაციისთვის მზად არის დამატებითი ყუთები შუშის სექციებით. მშენებლობის ეს ეტაპი ქმნის გამჭვირვალე ფრენის ზონას, რომელიც დამახასიათებელია TT45 PRO მოდელისთვის.

მძიმე ტვირთამწეობის ვაკუუმური ამწეთი აღჭურვილი სპეციალიზებული ობობა-ამწე ათავსებს დიდ მოხრილ შუშის პანელს TT45 PRO ფრენის კამერისთვის. ზედა ბეტონის რგოლიდან ჩამოკიდებული ინდუსტრიული მთამსვლელები მიმართავენ მრავალშრიან ხმაურის მშთანთქმელ შუშას ფოლადის ჩარჩოში, ხოლო ხარაჩოებზე მყოფი ტექნიკოსები ასწორებენ ფუძეს. ეს აწყობის პროცესი საფრანგეთში, Wind Alps-ის ობიექტზე, ქმნის დახურული კონტურის ქარის გვირაბის გამჭვირვალე, ცილინდრულ საფრენ ზონას.

გაგრილების წყლის მიწოდების შლანგები, რომლებიც დაკავშირებულია TT45 PRO ქარის გვირაბის მიმართულების ფრთებთან WindAlps-ის ობიექტში. აქტიური გაგრილების სისტემა იყენებს ამ მიმართულების ფრთებს, როგორც არხში ინტეგრირებულ თბომცვლელებს. გაცივებული წყალი ცირკულირებს ღრუ ალუმინის ფრთების შიდა არხებში და შთანთქავს ჰაერის ხახუნისა და ვენტილატორის მუშაობის შედეგად წარმოქმნილ სითბოს. ეს კონფიგურაცია საშუალებას იძლევა თერმული მართვა განხორციელდეს უშუალოდ არხის კუთხეებში, ჰაერის ნაკადის გზაზე დამატებითი აეროდინამიკური წინააღმდეგობის ან ცალკეული გაგრილების კოჭების შემოტანის გარეშე.
