Inženierijas izcilība
Iepazīstiet vācu inženierijas inovācijas, kas padara TunnelTech par globālo etalonu veiktspējas, energoefektivitātes un uzticamības jomā.
Lidojuma kamera
Vieta, kur notiek lidojums – revolucionārs dizains maksimālai drošībai un komfortam.
- •Revolucionārs drošības tīkls no zemas pretestības tērauda trosēm absorbē triecienu tieši tur, kur tas visvairāk nepieciešams – kameras ārējā malā.
- •Polsterēta ieejas zona novērš traumas un nodrošina netraucētu gaisa plūsmu kamerā.
- •TunnelTech raksturīgā bezrāmju koniskā stikla sekcija nodrošina divreiz plašāku pārredzamo lidojuma zonu.
- •Ideāli apaļš, daudzslāņu troksni absorbējošs stikls vienmērīgai gaisa plūsmai.
- •Kameras augstums līdz 24 m, stikla sekcijas augstums līdz 8 m.
- •Gaisa plūsmas ātruma samazinājums 2,12 reizes – maksimālai drošībai.
Aksiālie ventilatori
TunnelTech iekārtu sirds – inženiertehniski noslīpēta un ražota ar nevainojamu precizitāti. 16 gadu un miljoniem darbības stundu laikā pierādīta uzticamība: nav bijis nepieciešams mainīt nevienu detaļu vai gultni.
- •Stratēģiskā alianse ar EVG Lufttechnik – vairāk nekā 40 gadu pieredze aerodinamikā.
- •Oglekļa šķiedras lāpstiņrati nosaka jaunus standartus energoefektivitātē un vibrāciju kontrolē.
- •Liels diametrs un zemi apgriezieni (RPM) minimālam troksnim un vibrācijai.
- •ABB vai Siemens elektromotori ar paredzamo kalpošanas laiku virs 30 gadiem.
- •Visaptveroša sensoru diagnostikas sistēma: vibrācijai, temperatūrai un eļļas līmenim.
- •Automātiska eļļošanas sistēma un individuāli frekvences pārveidotāji (VFD).
FRP kompozītmateriāla gaisa kanāli
Līdzīgi kā izcila buru laiva tiek būvēta ap perfektu hidrodinamisko formu, arī vēja tuneļa efektivitāte balstās uz noslīpētu aerodinamiku. Tā nodrošina netraucētu gaisa plūsmu no ventilatoriem uz lidojuma kameru un atpakaļ.
- •Augstākā izgatavošanas precizitāte gludām pārejām starp tuneļa sekcijām.
- •Novērš turbulenci pie sienām – galveno trokšņa un vibrāciju cēloni.
- •Sendvičtipa konstrukcija absorbē skaņas viļņus, nevis vada tos tālāk sistēmā.
- •Novērš nekontrolētu rezonansi, kas raksturīga tradicionālajiem gaisa kanāliem.
- •Zemākais Darsija-Veisbaha (Darcy-Weißbach) berzes koeficients nozarē (~0,185).
- •Piemēroti uzstādīšanai vietās ar stingrām prasībām, piemēram, tirdzniecības centros.
Plūsmas vadlāpstiņas
Vēja tuneļa efektivitātes stūrakmens. NASA pētījumi apliecina, ka līdz pat 30% enerģijas zudumu tunelī var rasties nepilnīgas lāpstiņu konstrukcijas, nepareiza izvietojuma vai nepietiekamas stingrības dēļ.
- •Precīzi aprēķināts profils optimālai gaisa plūsmas vadībai
- •Optimāls lāpstiņu izvietojuma blīvums novērš turbulenci
- •Augstas stingrības konstrukcija maksimālai efektivitātei
- •Doba konstrukcija ļauj integrēt aktīvo dzesēšanas sistēmu
- •Izšķiroša ietekme uz gaisa plūsmas kvalitāti un turbulences samazināšanu
- •Līdz 30% enerģijas ietaupījums, pateicoties precīzai inženierijai
Pasīvā dzesēšana (Ventilācija)
Zināma arī kā vienkārša ventilācija, pasīvā dzesēšana ļauj samazināt enerģijas izmaksas par 30–35%. Nodrošinot gaisa apmaiņu ar ārvidi, šis risinājums pilnībā novērš nepieciešamību pēc dārgām dzesēšanas iekārtām (čilleriem), to apkopes un saistītajiem kapitālieguldījumiem.
- •Aizstāj līdz 20% recirkulācijas plūsmas ar svaigu gaisu
- •Efektīva dzesēšana pie āra gaisa temperatūras zem 30°C
- •Samazina kopējo enerģijas patēriņu par 30–35%
- •Novērš vajadzību pēc dārga dzesēšanas aprīkojuma
- •Nav ar čilleriem saistītu apkopes izmaksu
- •Līdz 60% enerģijas ietaupījums, izmantojot tiešo ventilāciju
Aktīvā dzesēšanas sistēma
Ideāls risinājums karstam klimatam un klusai darbībai dzīvojamo zonu tuvumā. Dzesēšanas šķidrums cirkulē caur dobām vadlāpstiņām, kas darbojas kā efektīvi siltummaiņi.
- •Dzesēšanas šķidrums cirkulē caur dobām plūsmas vadlāpstiņām
- •Lāpstiņas darbojas kā siltummaiņi, nodrošinot vienmērīgu plūsmas dzesēšanu
- •Novērš turbulenci, ko parasti rada tradicionālie siltummaiņi
- •Nodrošina darbību jebkuros, pat ekstremālos klimatiskajos apstākļos
- •Trokšņa līmenis samazināts līdz 51 dBA
- •Ļauj izvietot tuneli tiešā dzīvojamo ēku tuvumā (no 30 m)
BASE lēkšanas kamera
Atrodas vēja tuneļa augšdaļā, un tā ir neaizstājams rīks profesionālai izpletņlēcēju apmācībai. Tā nodrošina papildu ieeju lidošanas kamerā, ļaujot praktizēt kontrolētu izlēkšanu no lidaparāta drošā vidē.
- •Papildu ieeja lidošanas kameras augšdaļā reālistiskiem izlēkšanas treniņiem
- •2x vēja ātruma samazinājums pie durvīm drošākiem treniņu apstākļiem
- •Vienīgā kamera, kas piemērota treniņiem ar stabilizējošo izpletni
- •Ievērojami palielina drošību treniņu laikā
- •Pēc pieprasījuma var tikt veidota līdzīga lidaparāta kabīnei
- •Pieejama pilna automatizācija un drošības sistēmas

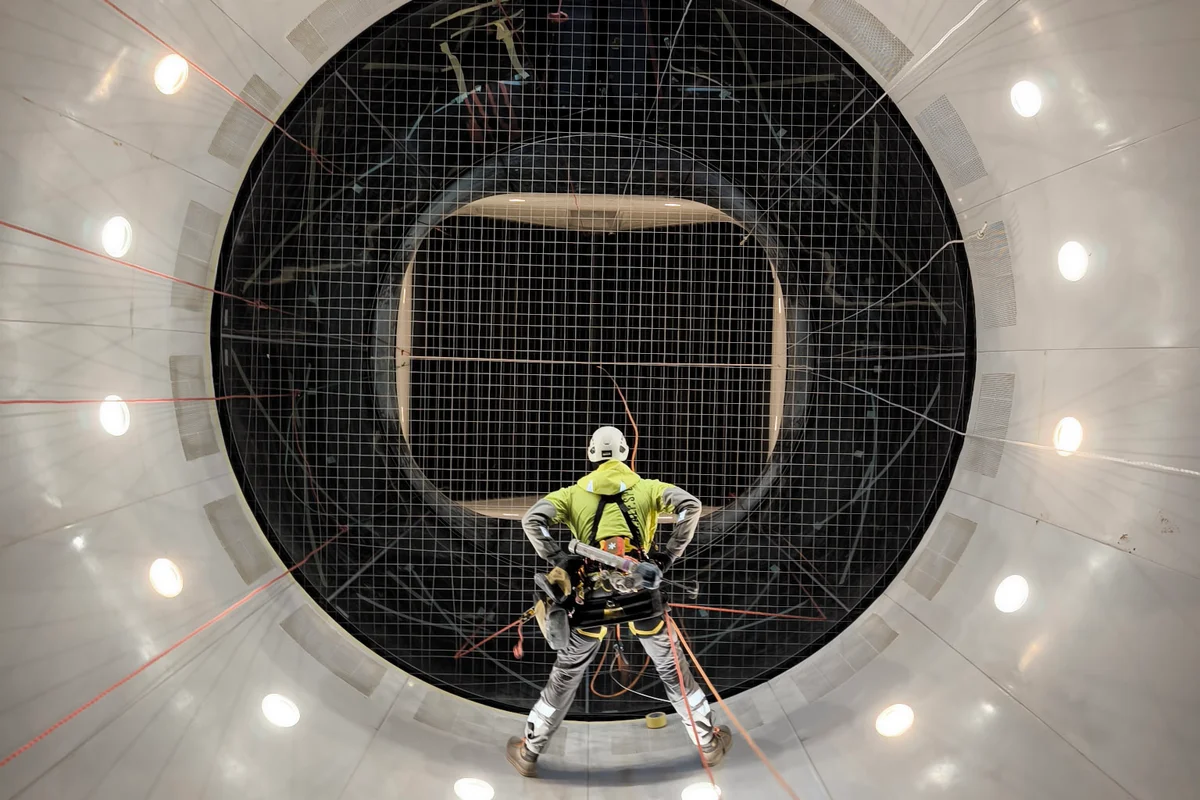

Sašaurinājuma sekcijas montāža TT45 Pro lidojuma kamerā.
Sašaurinājuma sekcijas uzstādīšana un montāža TT45 Pro vēja tuneļa lidojuma kamerā. Sašaurinājuma sekcija ir kritiska aerodinamiskā komponente, kas nodrošina vienmērīgu gaisa plūsmas pāreju lidojuma kamerā.
