Siri PRO
Flagship

TT45 PRO

Kecekapan Revolusioner

Puncak kejuruteraan aerodinamik Jerman. Menampilkan teknologi ventilasi pasif revolusioner, TT45 memberikan penjimatan tenaga sehingga 60% dan operasi paling senyap di dunia pada hanya 51 dBA.

Diameter Ruang
4.5 m (14'9")
Kelajuan Maksimum
320 km/h
Kuasa
1,260 kW
Tahap Bunyi
51 dBA
TT45 PRO

Ciri-ciri Utama

Paling senyap di dunia pada 51 dBA
Mencapai penjimatan tenaga sehingga 60% berbanding sistem pesaing
Penyejukan ventilasi pasif revolusioner
Aliran udara berkelajuan tinggi mencapai 320 km/j untuk prestasi elit
Ketinggian kaca maksimum 16m
Kecekapan aerodinamik menerajui industri (pekali seretan 0.183)

Spesifikasi Teknikal

Umum
Diameter Ruang4.5 m (14'9")
Ketinggian Kaca (Lalai)8 m (26'2")
Ketinggian Kaca (Maksimum)16 m (52'5")
Keluasan Ruang15.9 sq.m.
Kadar Difusi2.12

Aplikasi Ideal

Kejohanan Dunia

Merekayasa fasiliti patuh FAI yang mampu menganjurkan pertandingan dan liga skydiving dalaman profesional.

Latihan Profesional

Menyediakan aliran udara persis dan keadaan bebas turbulens untuk kemajuan skydiver elit dan coaching teknikal.

Latihan Ketenteraan

Memudahkan simulasi terjun bebas yang selamat, kos efektif, dan realistik untuk paratrooper dan kakitangan pertahanan.

Hiburan Premium

Destinasi hiburan mewah

Bersedia untuk Memulakan Projek Anda?

Bekerjasama dengan pasukan kejuruteraan kami yang berpangkalan di Stuttgart untuk mengkonfigurasi penyelesaian terowong angin berprestasi tinggi yang ideal untuk matlamat khusus anda.

Pemasangan peralatan(25)
Pemasangan peralatan terowong angin(54)
Pembinaan fasiliti(18)
Penerbangan manusia(86)
Penerjun udara profesional dan atlet BASE(59)

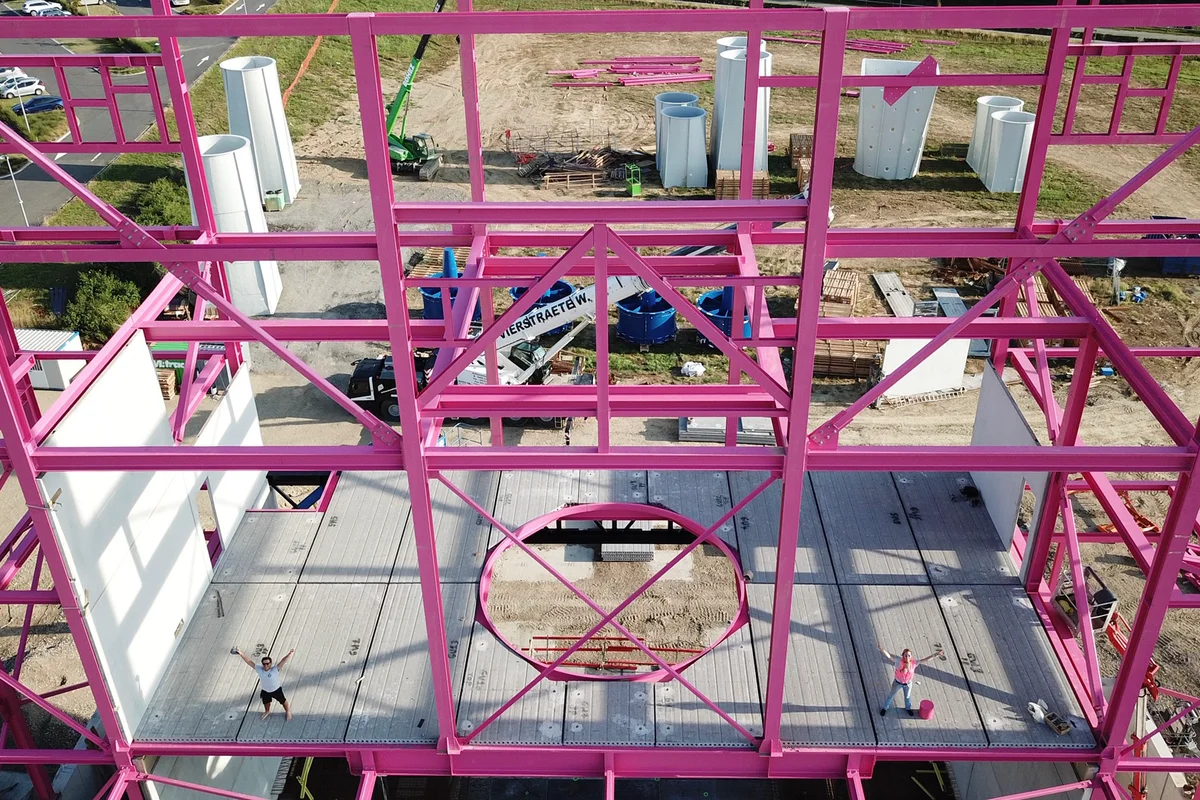

Imej menunjukkan proses pemasangan komponen struktur untuk bangunan Luxfly, termasuk rasuk penanggung beban merah jambu yang ikonik.Imej menunjukkan proses pemasangan komponen struktur untuk bangunan Luxfly, termasuk rasuk penanggung beban merah jambu yang ikonik.

Pemasangan rasuk penanggung beban merah jambu ikonik Luxfly.

Imej menunjukkan proses pemasangan komponen struktur untuk bangunan Luxfly, termasuk rasuk penanggung beban merah jambu yang ikonik.

1 / 25

Imej menunjukkan proses pemasangan komponen struktur untuk bangunan Luxfly, termasuk rasuk penanggung beban merah jambu yang ikonik.
Foto ini merakamkan pemasangan unit kipas paksi utama untuk terowong angin Luxfly di Luxembourg. Pemasangan ini menampilkan rotor berdiameter besar dengan bilah gentian karbon yang dipasang pada paksi menegak. Sebuah kren meletakkan komponen kipas di dalam saluran (ductwork), dikelilingi oleh struktur sokongan keluli merah fasiliti tersebut. Komponen ini menggerakkan aliran udara untuk sistem TunnelTech TT45 PRO.

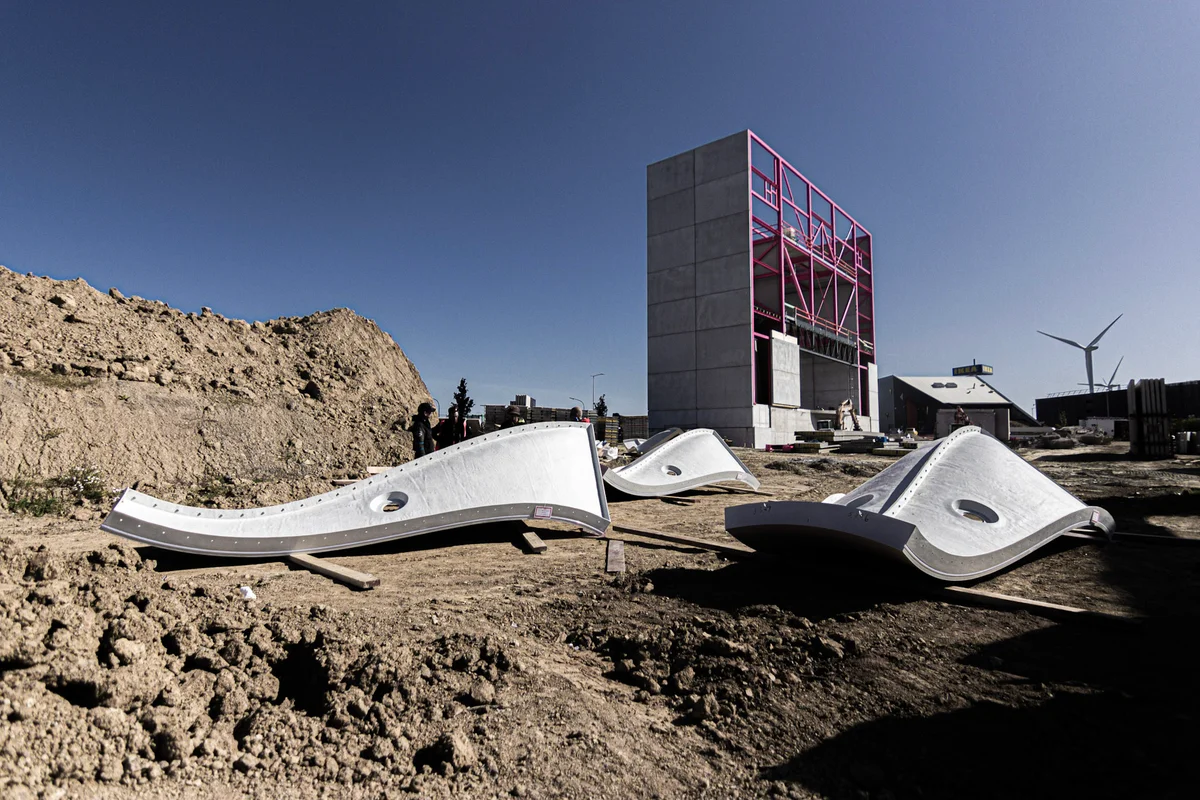

Foto menunjukkan komponen plastik kaca bagi airjet (seksyen pengecilan) terowong angin TT45 Pro yang sedang dipasang di fasiliti Luxfly. Elemen-elemen ini adalah sebahagian daripada sistem aerodinamik yang direka untuk aliran udara yang stabil dan turbulens rendah.

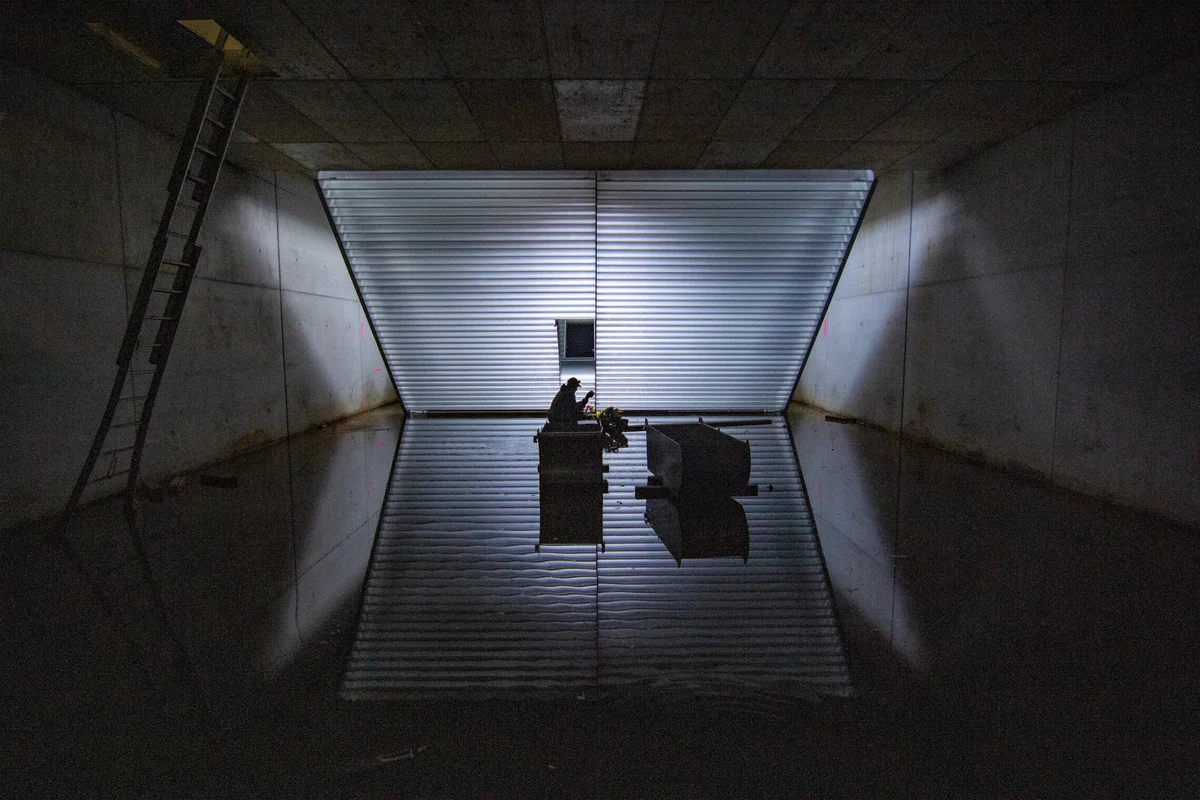

Imej menunjukkan pemasangan akhir bilah pengarah di bahagian saluran bawah terowong angin Luxfly. Bilah pengarah digunakan untuk mengalihkan aliran udara dengan cekap dalam gelung peredaran semula, meminimumkan turbulens dan kehilangan tekanan.
Pemasangan dan perakitan seksyen pengecilan di ruang penerbangan terowong angin TT45 Pro. Seksyen pengecilan adalah komponen aerodinamik kritikal yang memastikan peralihan aliran udara yang lancar ke dalam ruang penerbangan.
Seorang juruteknik memposisikan bahagian dukt komposit FRP melengkung yang mengandungi bilah pengarah semasa pemasangan terowong angin Luxfly. Komponen ini membentuk sudut gelung resirkulasi TT45 PRO, yang direka untuk mengalihkan aliran udara dalam struktur konkrit. Proses pemasangan melibatkan penjajaran tepat kerja dukt komposit menggunakan rantai rigging agar sesuai dengan sampul bangunan.

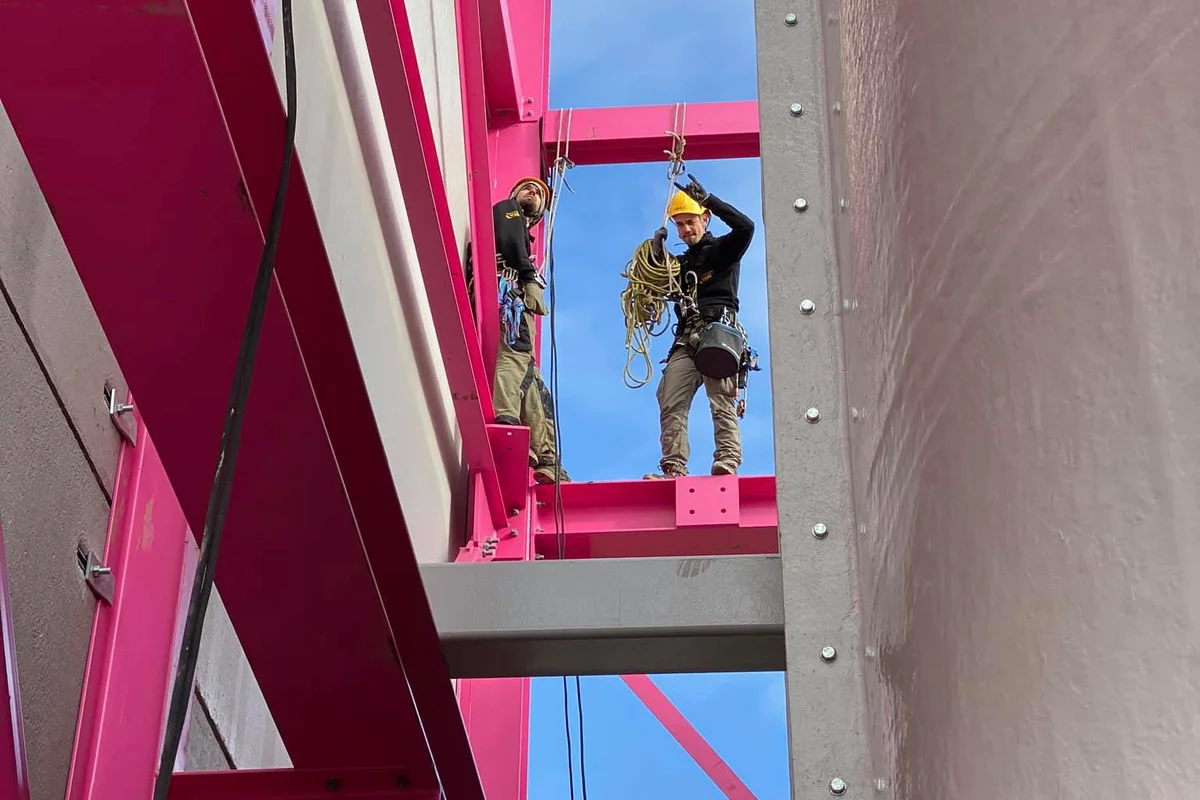

Dua juruteknik pemasangan yang dilengkapi dengan harness keselamatan dan peralatan rigging berdiri di atas kerangka keluli struktur semasa pembinaan kemudahan skydiving dalaman Luxfly di Luxembourg. Kakitangan melakukan operasi rigging di tempat tinggi untuk menyelaraskan komponen terowong angin TunnelTech TT45 PRO dengan struktur penanggung beban merah jambu yang unik pada bangunan tersebut. Di sebelah kanan, permukaan luar pemasangan terowong angin menegak kelihatan bersebelahan dengan rasuk keluli.

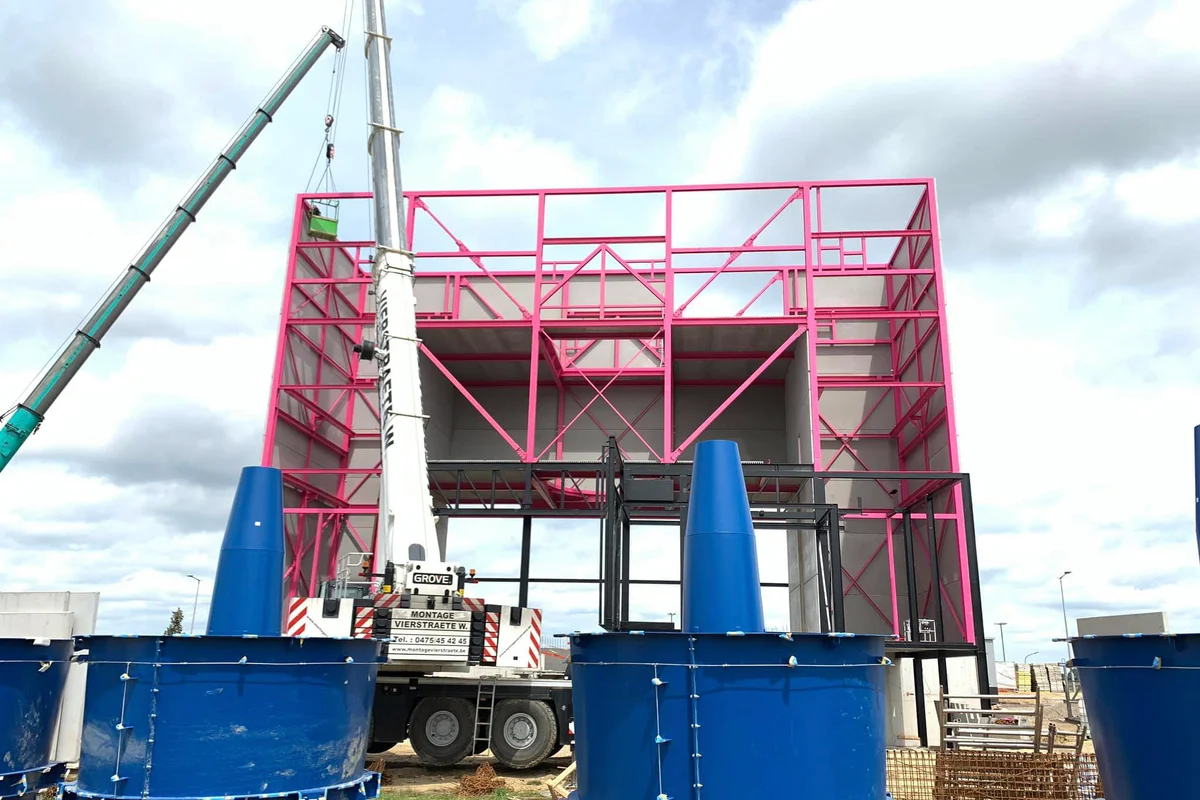

Unit perumah kipas biru besar yang mengandungi bilah stator menunggu pemasangan di tapak terowong angin Luxfly di Luxembourg. Sebuah kren mudah alih beroperasi bersebelahan dengan struktur galas keluli merah jambu yang tersendiri di fasiliti tersebut. Komponen mekanikal berat ini membentuk bahagian statik pemasangan kipas paksi untuk sistem TT45 PRO. Pasukan pembinaan menyediakan peralatan di atas tanah sebelum mengangkatnya ke dalam gelung saluran balik fasiliti.

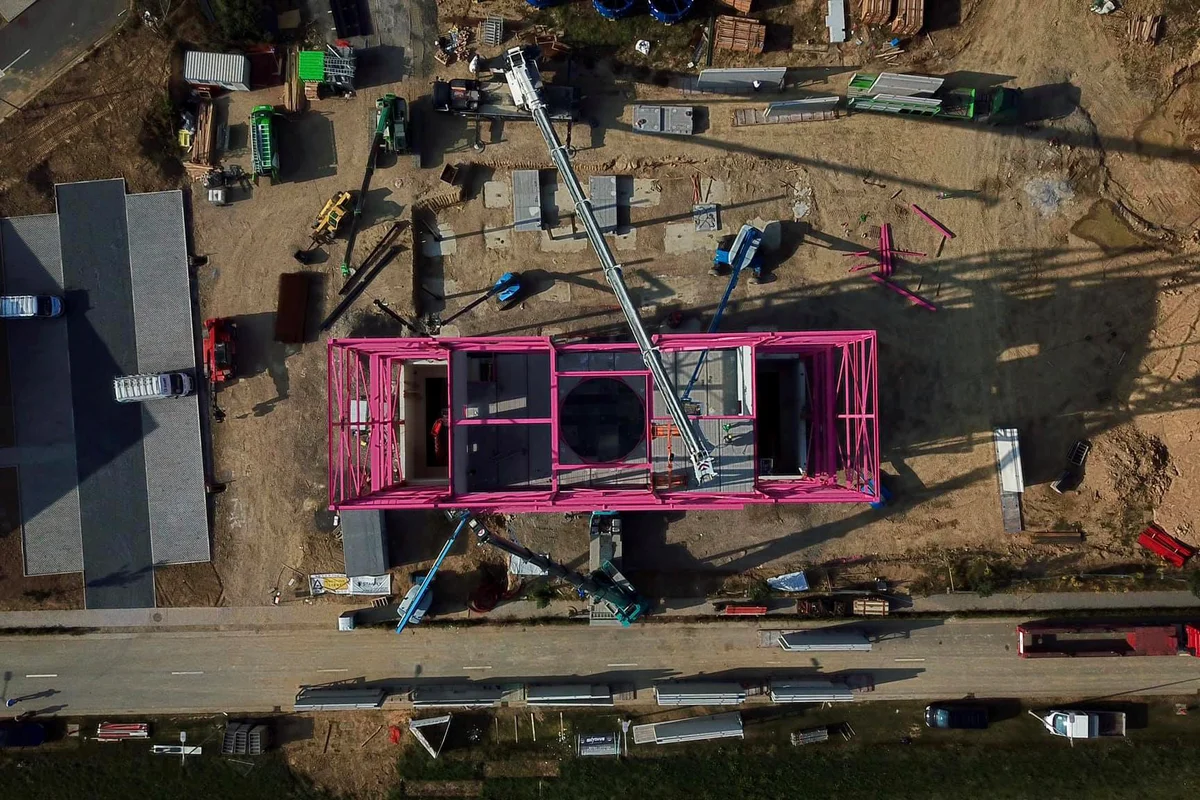

Foto menunjukkan pandangan dron pemasangan bangunan pembinaan logam untuk kemudahan LuxFly, sebahagian daripada pemasangan terowong angin TT45 Pro.

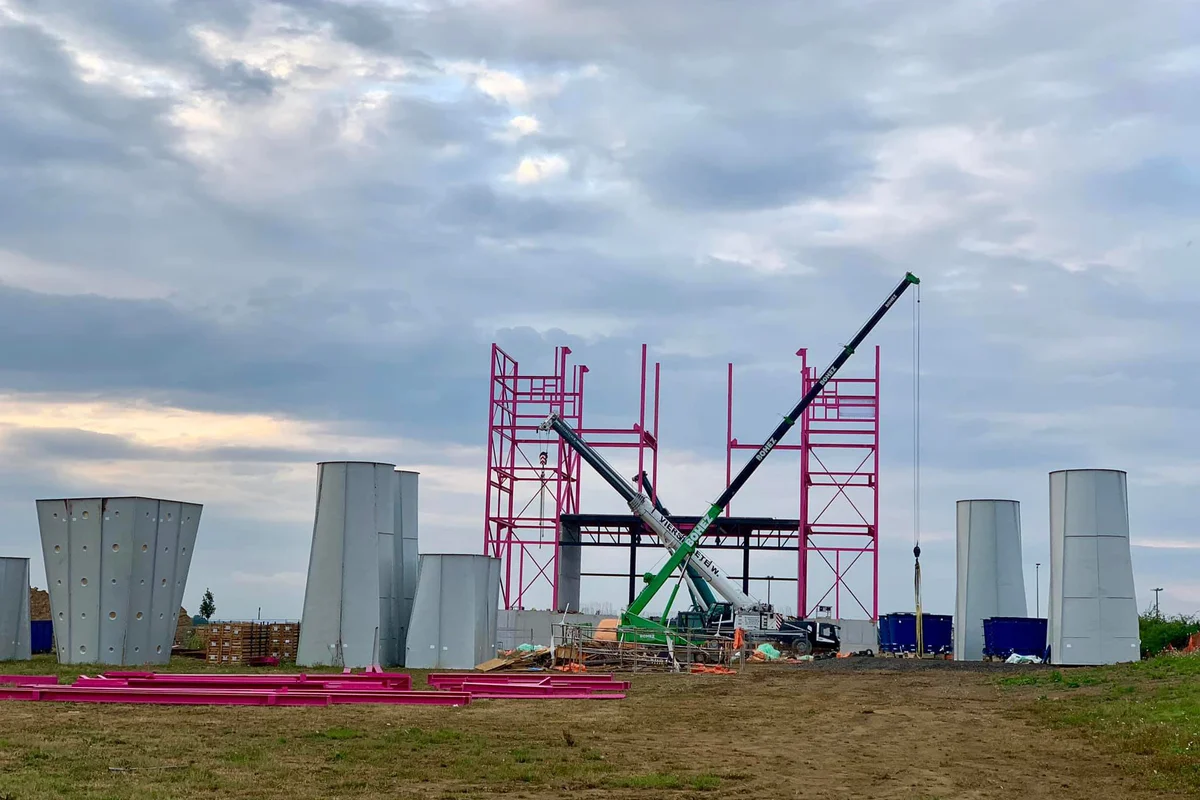

Foto menunjukkan proses pemasangan bangunan Luxfly, termasuk pemasangan difuser gentian kaca. Difuser ini adalah sebahagian daripada sistem aerodinamik, direka untuk mengoptimumkan aliran udara dan mengurangkan turbulens dalam struktur terowong angin.

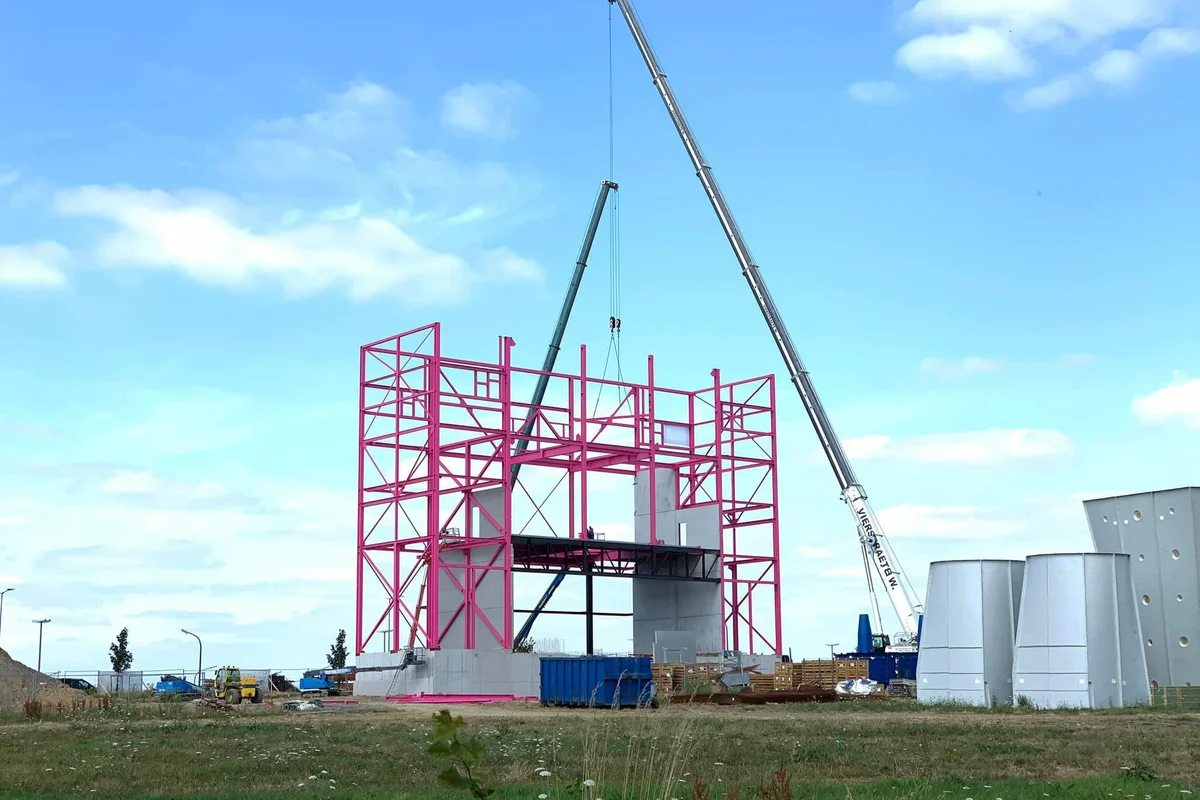

Foto ini merakam proses pemasangan terowong angin skydiving dalaman TT45 Pro di fasiliti Luxfly. Komponen yang kelihatan termasuk struktur ruang penerbangan dan bahagian dukt udara komposit FRP, yang direka untuk aliran udara yang cekap dan pengurangan bunyi.

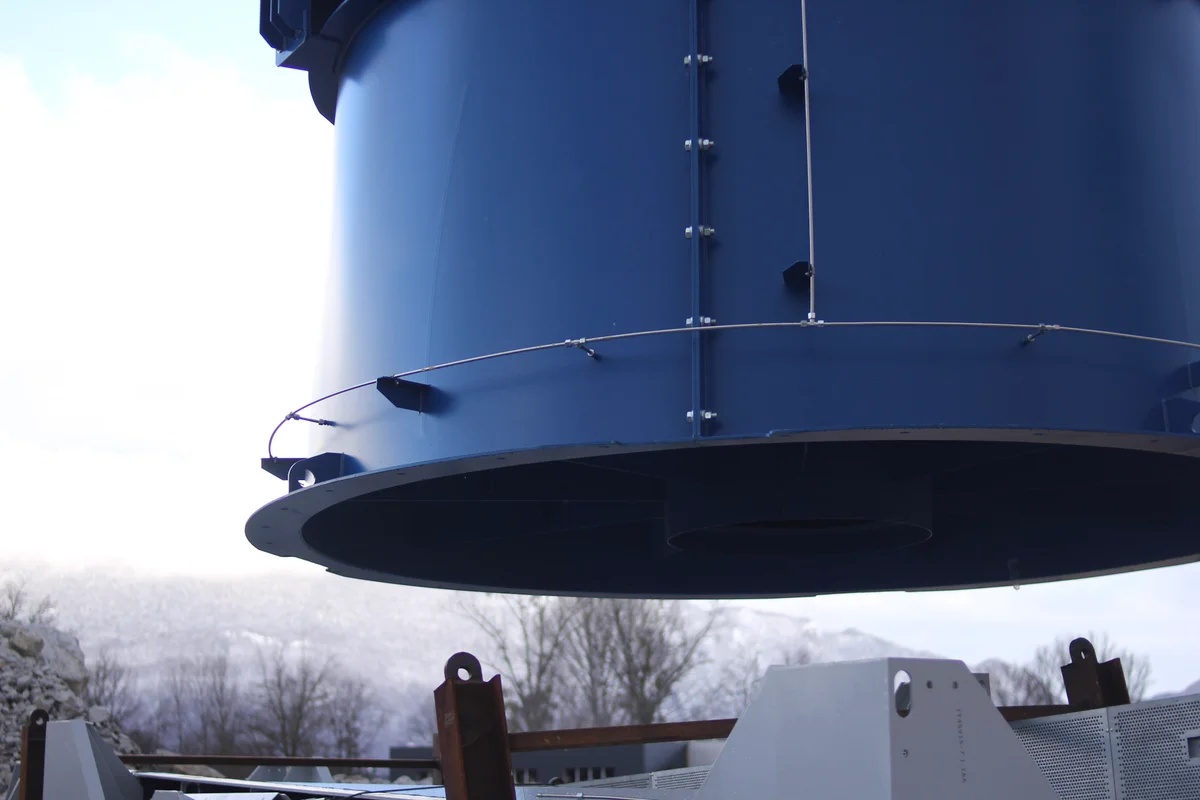

Proses memunggah kipas paksi 12 tan di tapak pembinaan WindAlps di Perancis. Imej ini merakamkan operasi mengangkat berat yang diperlukan untuk memposisikan komponen aliran udara besar ini bagi pemasangan ke dalam fasiliti terowong angin.

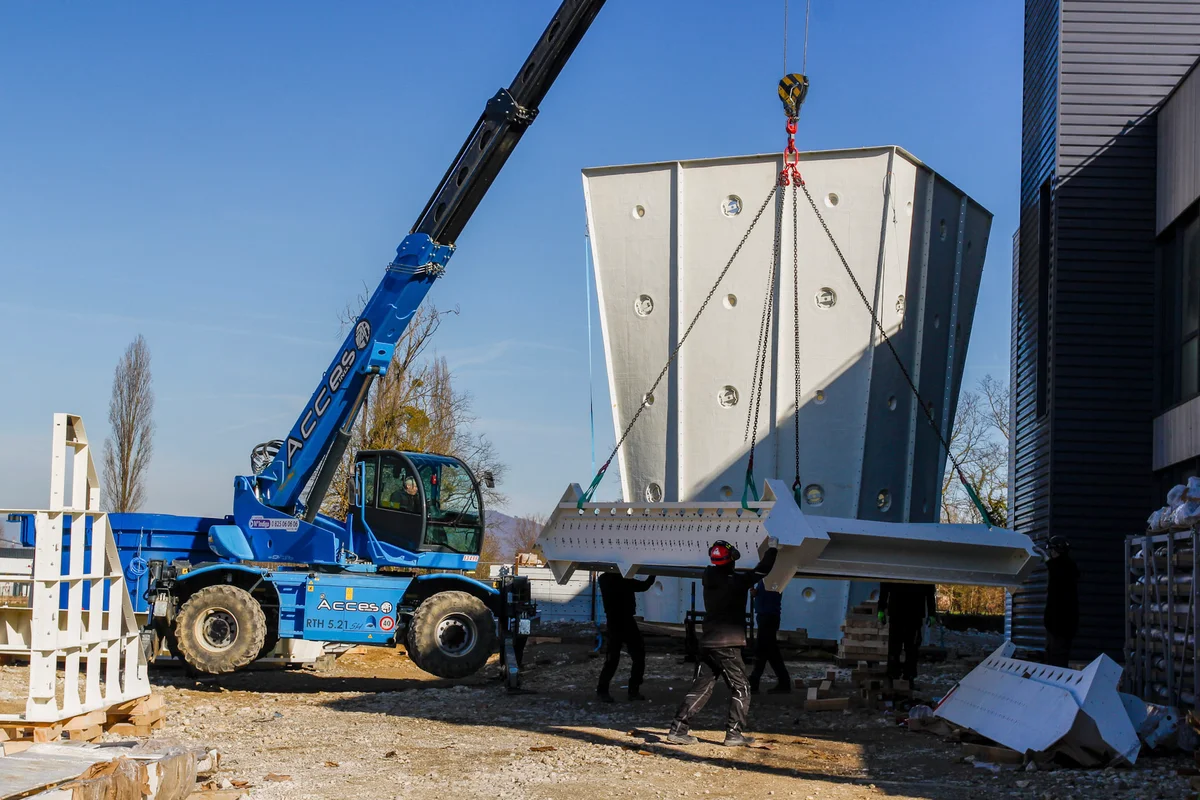

Foto menunjukkan pemasangan bilah pengarah sedang diangkat oleh kren dari bangunan. Di latar belakang, difuser ruang penerbangan dengan bukaan untuk pencahayaan kelihatan. Bilah pengarah digunakan untuk mengarahkan semula aliran udara dalam gelung resirkulasi, mengurangkan turbulens dan bunyi.

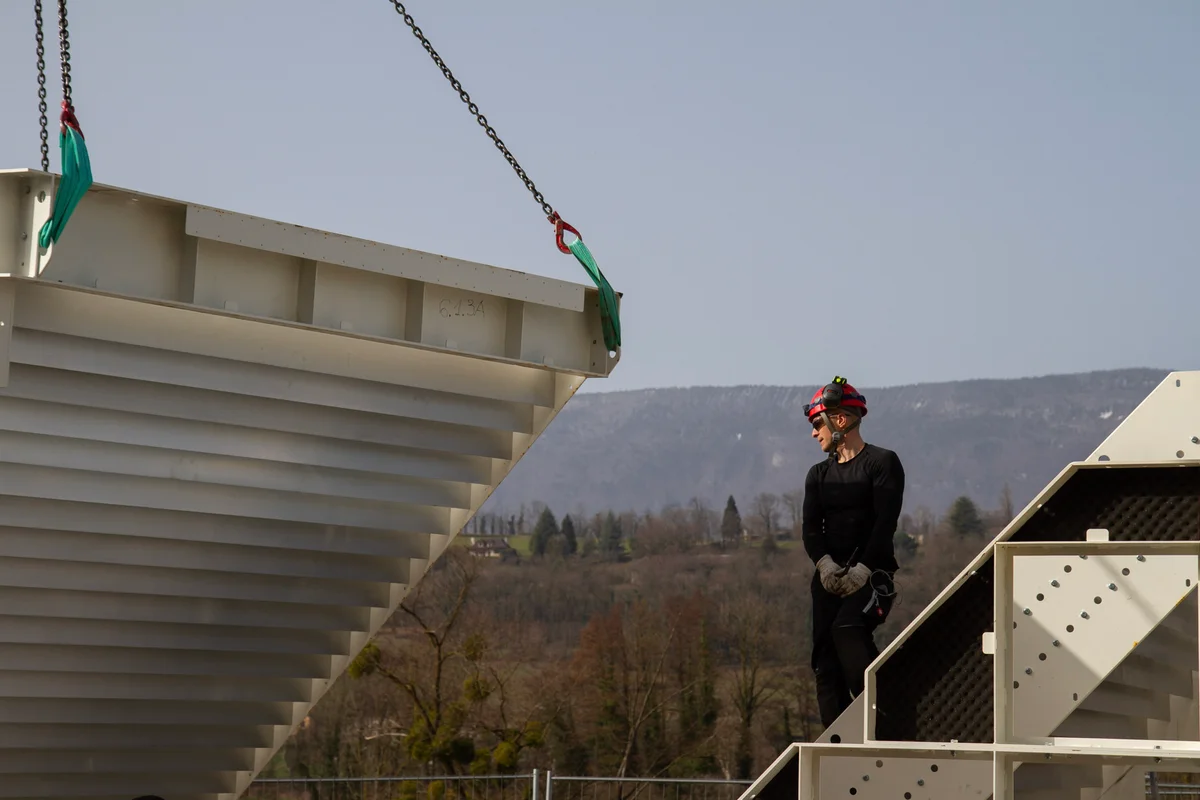

Pemasangan bahagian sudut saluran udara dengan bilah pengarah di tapak pembinaan WindAlps. Bilah pengarah disusun untuk mengoptimumkan arah aliran udara dan mengurangkan turbulens dalam sistem resirkulasi.

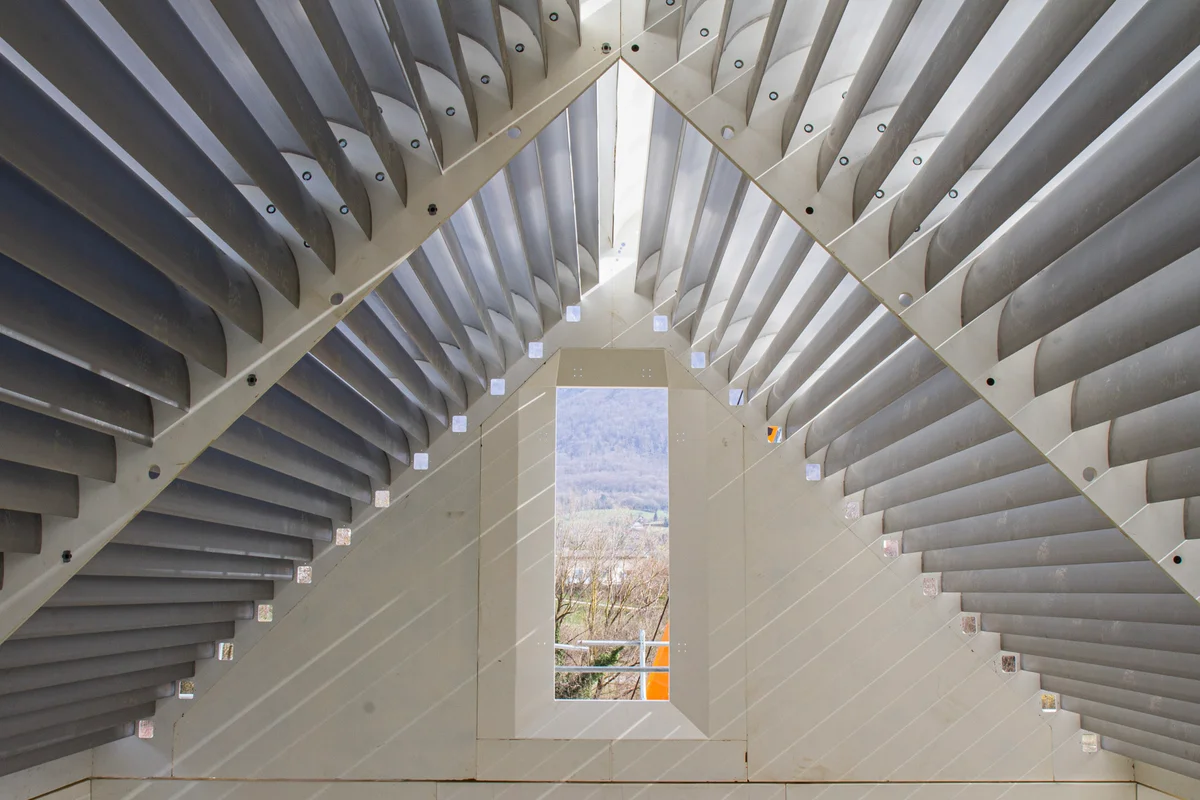

Imej ini memaparkan bilah pengarah aluminium yang dipasang dan diposisikan di bahagian atas ruang penerbangan dalam terowong angin gelung ganda di fasiliti Windalps. Bilah-bilah ini membentuk struktur segitiga seperti rumah yang direka untuk memisahkan aliran udara menegak kepada dua laluan berasingan, mengarahkan udara ke saluran balik kiri dan kanan. Fasiliti ini ditunjukkan sebelum pemasangan bumbung, membolehkan cahaya matahari menerangi struktur bilah dan saluran penyejukan dalaman.
Perspektif menegak melihat ke bawah melalui seksyen difuser atas terowong angin TT45 PRO di fasiliti Wind Alps. Dinding panel putih litar aliran udara mempunyai port akses bulat dan menghala ke bawah ke aras ruang penerbangan. Di bawah, rantai rigging dan jentera pembinaan biru membantu dalam pemasangan komponen ruang penerbangan kaca dan bebibir sambungan keluli.

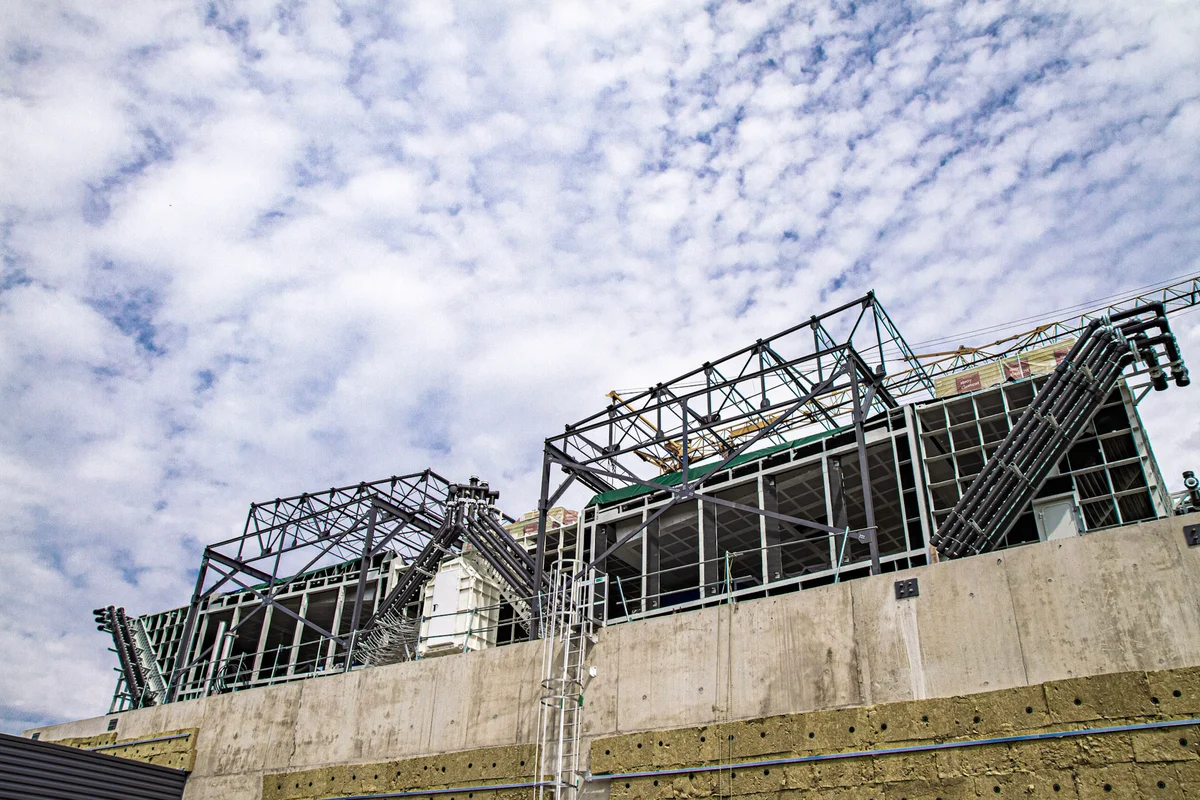

Rangka keluli atas terowong angin TT45 PRO ditunjukkan semasa pemasangan di fasiliti WindAlps. Paip manifold hidraulik hitam dipasang di sudut saluran, menyambung ke sistem penyejukan aktif yang disepadukan dalam bilah pengarah. Sambungan ini mengedarkan air melalui bilah untuk menguruskan suhu aliran udara. Struktur keluli dipasang di atas asas konkrit, menggambarkan skala pemasangan mekanikal yang diperlukan untuk sistem ruang penerbangan 4.5 meter.
Pemasangan ruang penerbangan TT45 PRO sedang dijalankan di fasiliti Wind Alps. Sebuah kren labah-labah meletakkan panel kaca berlapis yang melengkung ke atas tapak keluli struktur untuk membentuk kawasan penerbangan bulat tanpa bingkai. Kabel rigging menggantung cincin logam atas manakala peti tambahan yang mengandungi bahagian kaca sedia untuk dipasang di latar belakang. Fasa pembinaan ini mewujudkan zon penerbangan telus yang menjadi ciri model TT45 PRO.
Kren labah-labah khusus yang dilengkapi dengan pengangkat vakum tugas berat memposisikan panel kaca melengkung besar untuk ruang penerbangan TT45 PRO. Pemanjat industri yang tergantung dari cincin konkrit atas memandu kaca berlapis penyerap bunyi ke dalam rangka keluli, manakala juruteknik di atas perancah menyelaraskan bahagian dasarnya. Proses pemasangan di fasiliti Wind Alps di Perancis ini membina kawasan penerbangan silinder lutsinar bagi terowong angin litar tertutup.

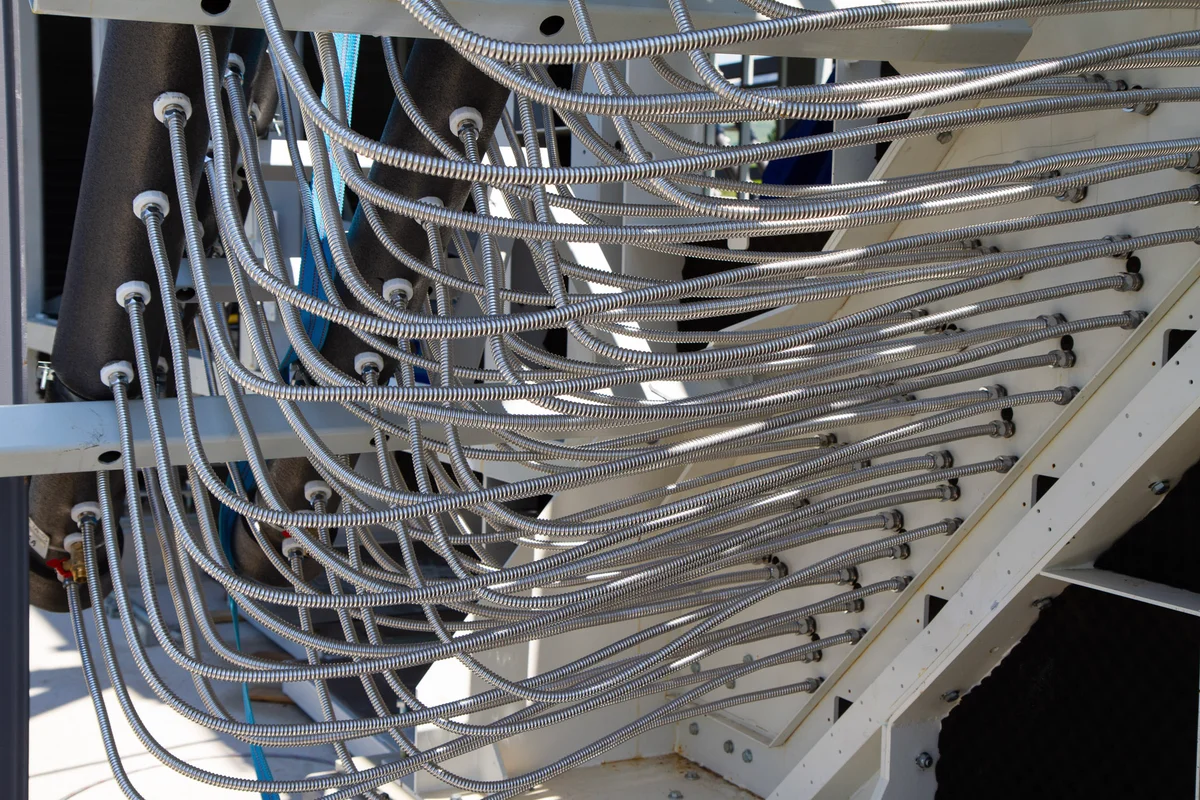

Hos bekalan air penyejuk disambungkan ke bilah pengarah terowong angin TT45 PRO di fasiliti WindAlps. Sistem penyejukan aktif menggunakan bilah pengarah ini sebagai penukar haba bersepadu dukt. Air sejuk beredar melalui saluran dalaman di dalam bilah aluminium berongga, menyerap haba yang dihasilkan oleh geseran udara dan operasi kipas. Konfigurasi ini membolehkan pengurusan haba secara langsung di dalam sudut dukt tanpa memperkenalkan seretan aerodinamik tambahan atau gegelung penyejuk berasingan ke dalam laluan aliran udara.
