TT45 PRO

Револуционарна ефикасност

Врхунац немачког аеродинамичког инжењеринга. Са револуционарном технологијом пасивне вентилације, TT45 пружа до 60% уштеде енергије и најтиши рад на свету од само 51 dB(A).

Пречник коморе

4.5 m (14'9")

Макс. брзина

320 km/h

Снага

1,260 kW

Ниво буке

51 dBA

Кључне карактеристике

Најтиши на свету са 51 dB(A)

Постиже до 60% уштеде енергије у односу на конкурентске системе

Револуционарно хлађење пасивном вентилацијом

Струјање ваздуха велике брзине које достиже 320 km/h за елитне перформансе

Максимална висина стакла од 16 m

Водећа аеродинамичка ефикасност у индустрији (0,183 коефицијент отпора)

Техничке спецификације

Опште

Пречник коморе4.5 m (14'9")

Висина стакла (подразумевано)8 m (26'2")

Висина стакла (максимално)16 m (52'5")

Површина коморе15.9 sq.m.

Стопа дифузије2.12

Идеалне примене

Светски шампионати

Пројектујте објекте у складу са FAI стандардима способне за одржавање професионалних такмичења и лига у индор скајдајвингу.

Професионална обука

Обезбедите прецизно струјање ваздуха и услове без турбуленције за напредовање елитних падобранаца и технички коучинг.

Војна обука

Олакшајте безбедну, исплативу и реалистичну симулацију слободног пада за падобранце и одбрамбено особље.

Премијум забава

Врхунске дестинације за забаву

TT45 PRO у стварним пројектима

Аеротунели овог модела испоручени су и раде широм света.

Са нашег блога

3. јул 2026.

Наменски вертикални аеродинамички тунели за војни слободни пад (HALO/HAHO)

Упоредите моделе

Истражите друге моделе аеротунела из наше понуде.

SMART

TT43 SMART

Пречник коморе: 4.3 m

Прикажи модел

PRO

TT52 PRO

Пречник коморе: 5.2 m

Прикажи модел

PRO

TT65 PRO

Пречник коморе: 6.5 m

Прикажи модел

Сервис и подршка

Одржавање, ретрофит и обнова за сваки TunnelTech модел.

Одржавање Ретрофит Обнова

Спремни да започнете свој пројекат?

Сарађујте са нашим инжењерским тимом из Штутгарта како бисте конфигурисали идеално решење аеродинамичког тунела високих перформанси за ваше специфичне циљеве.

Састављање опреме(25)

Sklapanje i instalacija opreme za vazdušni tunel(54)

Изградња објеката(18)

Људски лет(86)

Професионални падобранци и BASE атлети(59)

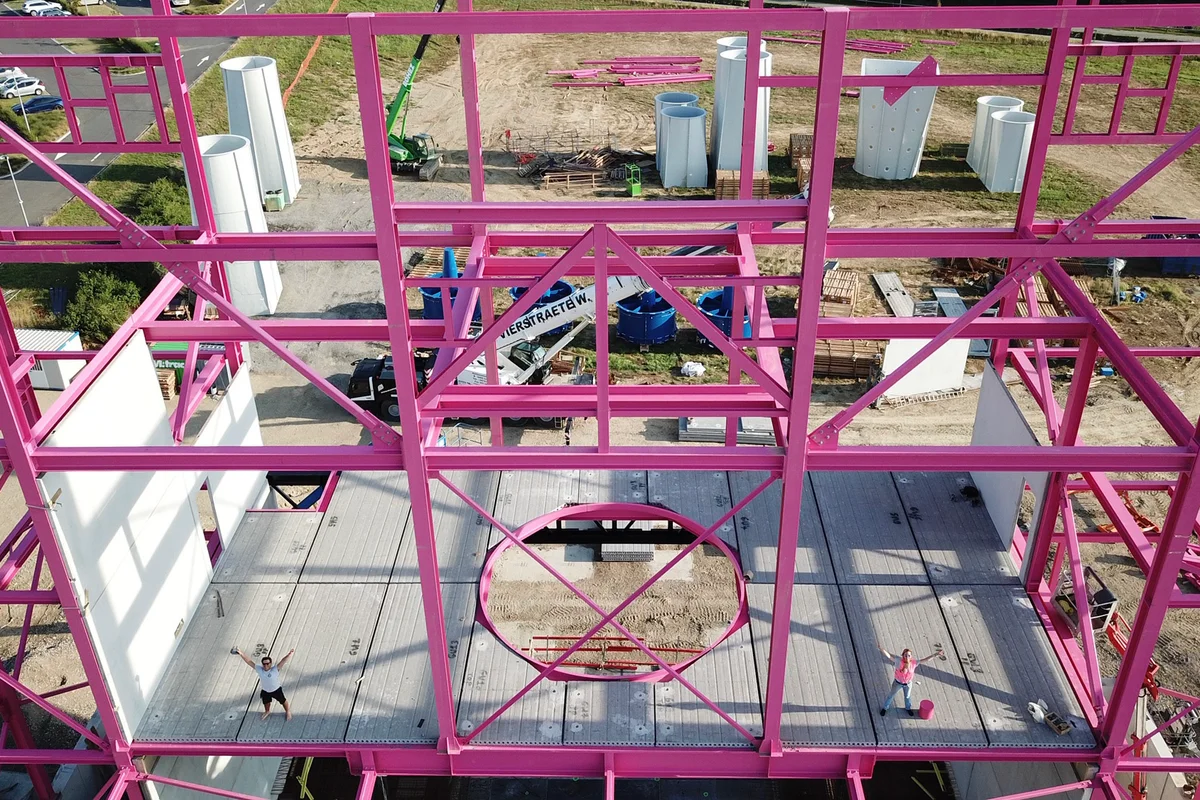

Слика приказује процес монтаже структурних компоненти за зграду Luxfly, укључујући култне ружичасте носеће греде. preview

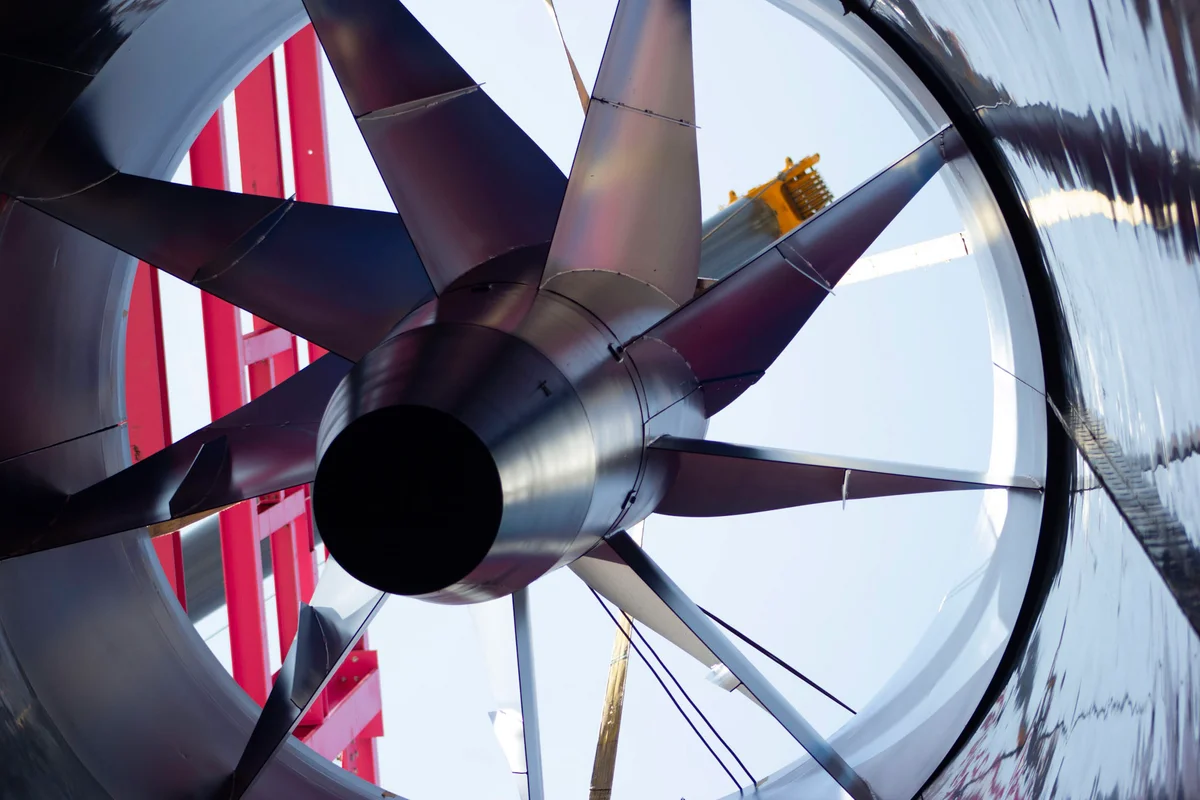

Фотографија приказује инсталацију главне јединице осовинског вентилатора за Luxfly аеротунел у Луксембургу. Склоп карактерише ротор великог пречника са лопатицама од карбонских влакана монтираним на вертикалној оси. Кран позиционира компоненту вентилатора унутар ваздушног канала, окруженог црвеном челичном потпорном структуром објекта. Ова компонента покреће проток ваздуха за TunnelTech TT45 PRO систем.

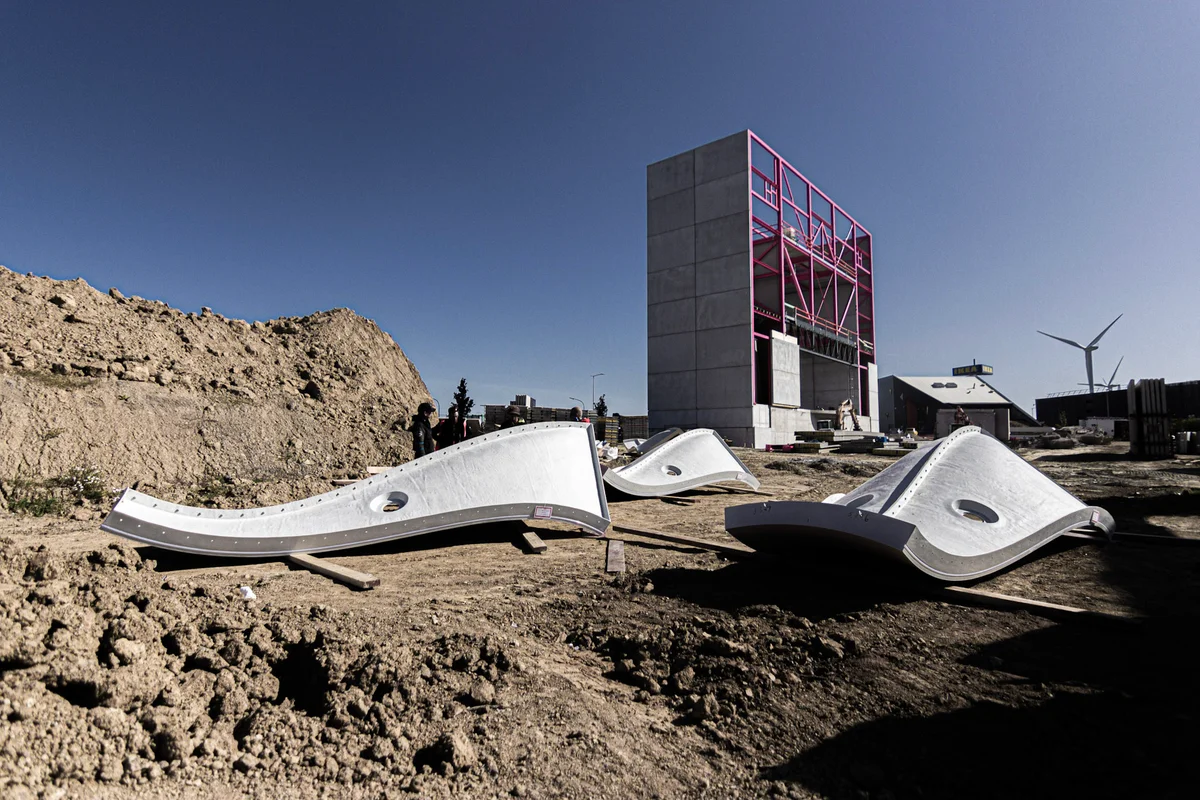

Fotografija prikazuje komponente od stakloplastike za airjet (konfuzor) aerotunela TT45 Pro tokom montaže u objektu Luxfly. Ovi elementi su deo aerodinamičkog sistema dizajniranog za stabilno strujanje vazduha niske turbulencije. preview

Монтажа склопа осовинског вентилатора за TT45 PRO аеротунел у Luxfly-у.

Фотографија приказује инсталацију главне јединице осовинског вентилатора за Luxfly аеротунел у Луксембургу. Склоп карактерише ротор великог пречника са лопатицама од карбонских влакана монтираним на вертикалној оси. Кран позиционира компоненту вентилатора унутар ваздушног канала, окруженог црвеном челичном потпорном структуром објекта. Ова компонента покреће проток ваздуха за TunnelTech TT45 PRO систем.

2 / 25

Слика приказује процес монтаже структурних компоненти за зграду Luxfly, укључујући култне ружичасте носеће греде.

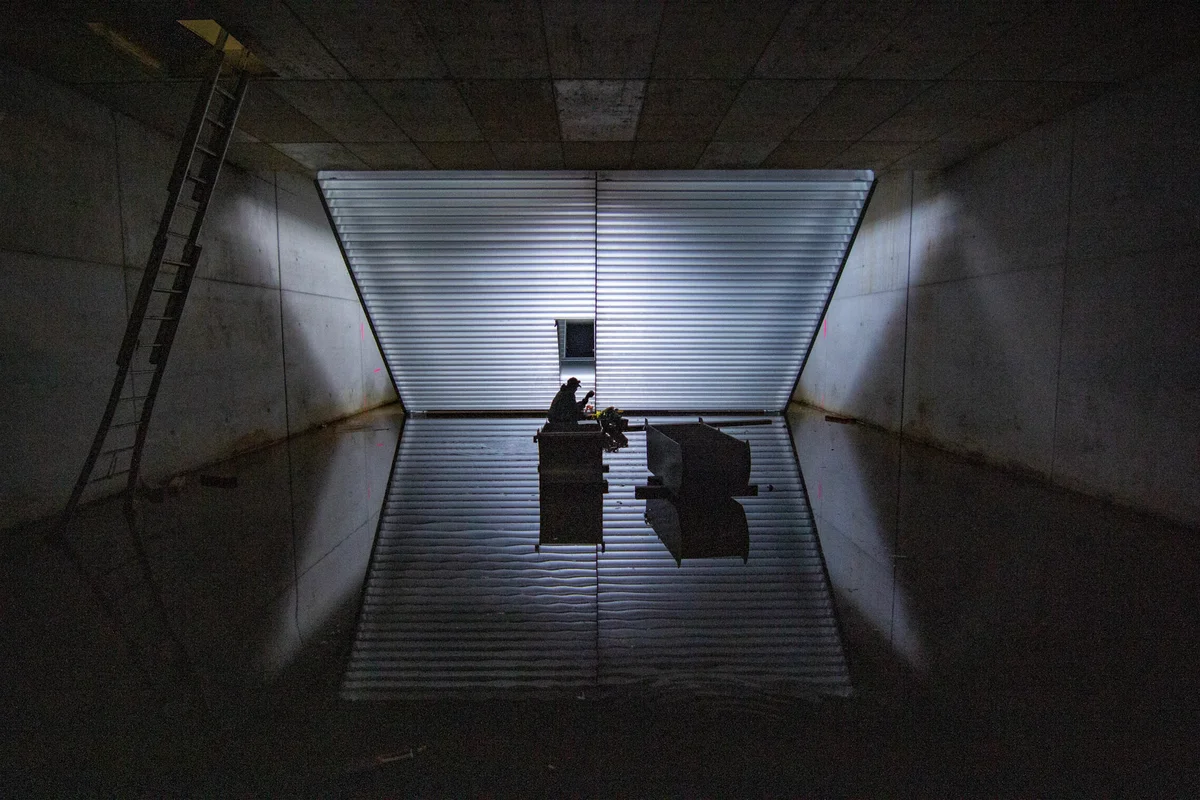

Слика приказује завршну монтажу усмерних лопатица у доњој секцији канала аеротунела Luxfly. Усмерне лопатице се користе за ефикасно преусмеравање протока ваздуха унутар рециркулационог кола, минимизирајући турбуленцију и губитке притиска.

Инсталација и састављање конфузора у летној комори аеротунела TT45 Pro. Конфузор је критична аеродинамичка компонента која обезбеђује гладак прелаз струјања ваздуха у летну комору.

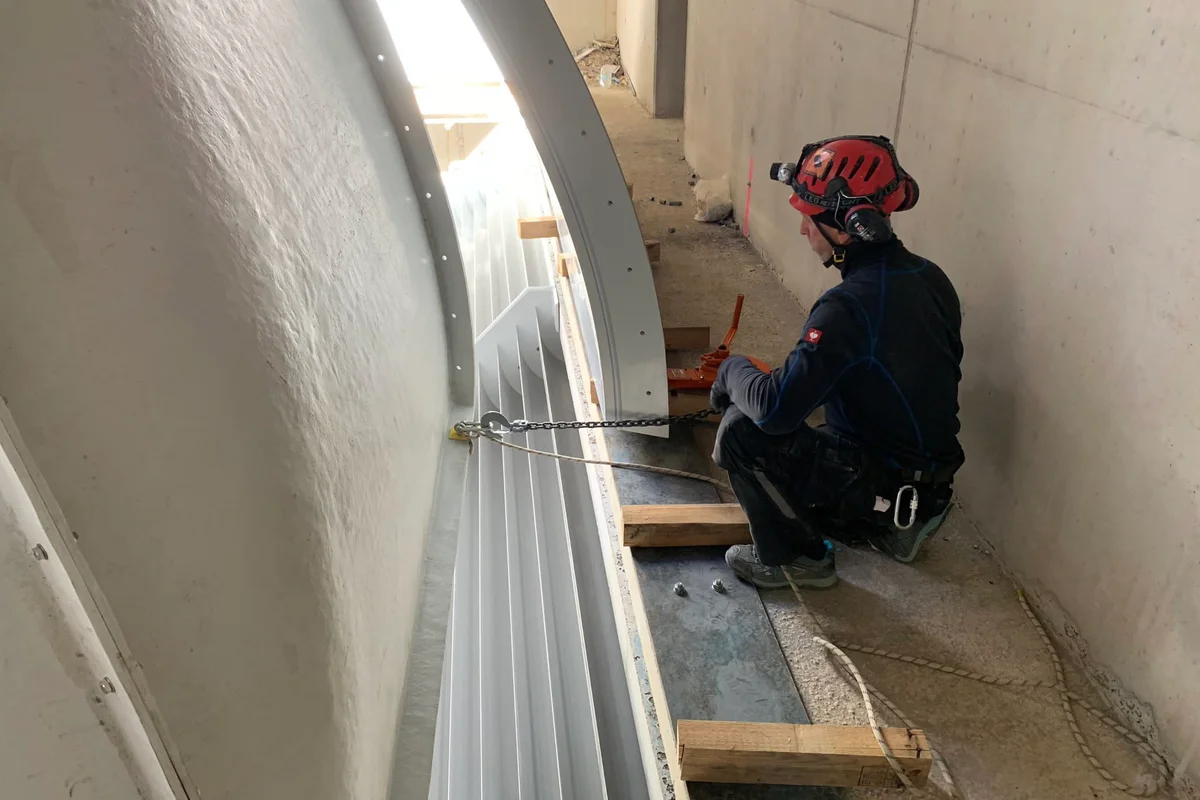

Техничар позиционира закривљену секцију FRP композитног канала која садржи усмерне лопатице током монтаже Luxfly аеротунела. Ова компонента чини угао TT45 PRO рециркулационог кола, дизајнираног да преусмери проток вазд�уха унутар бетонске структуре. Процес инсталације укључује прецизно поравнање композитних канала коришћењем ланаца за подизање како би се уклопили у габарите зграде.

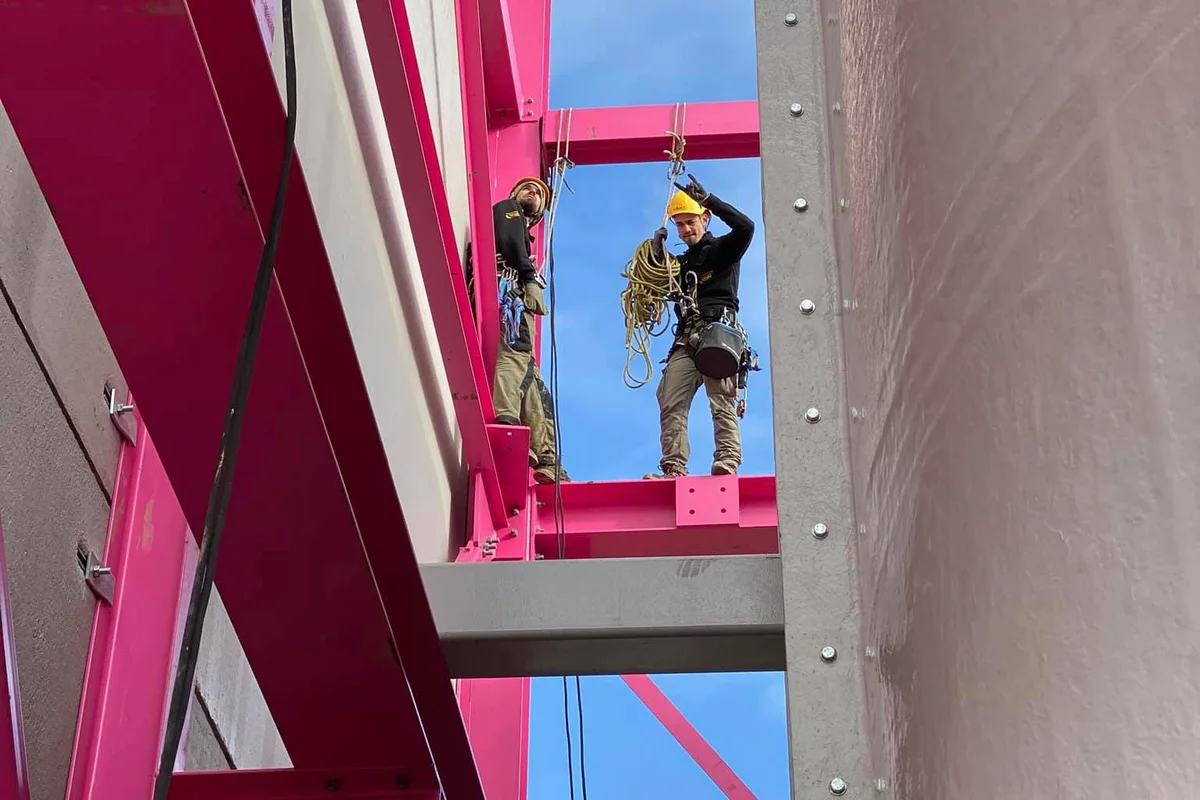

Два техничара за монтажу опремљена сигурносним појасевима и опремом за качење стоје на челичном оквиру током изградње Luxfly објекта за индор скајдајвинг у Луксембургу. Особље обавља радове на висини како би поравнало компоненте TunnelTech TT45 PRO аеродинамичког тунела са карактеристичном ружичастом носећом структуром зграде. Десно се види спољашња површина склопа вертикалног аеродинамичког тунела поред челичних греда.

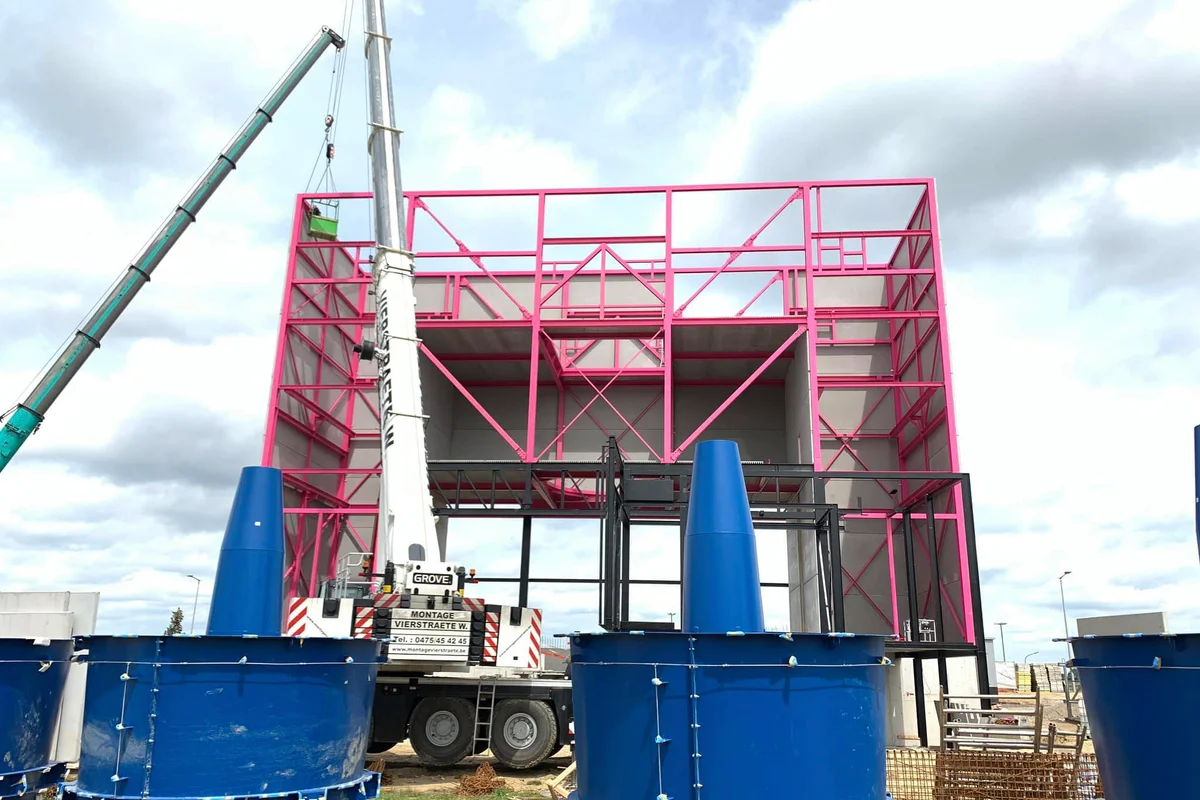

Велика плава кућишта вентилатора која садрже статорске лопатице чекају инстала�цију на локацији аеротунела Luxfly у Луксембургу. Мобилни кран ради поред карактеристичне ружичасте челичне носеће конструкције објекта. Ове тешке механичке компоненте чине статички део склопа осовинског вентилатора за систем TT45 PRO. Грађевински тим припрема опрему на тлу пре него што је подигне у петљу повратног канала објекта.

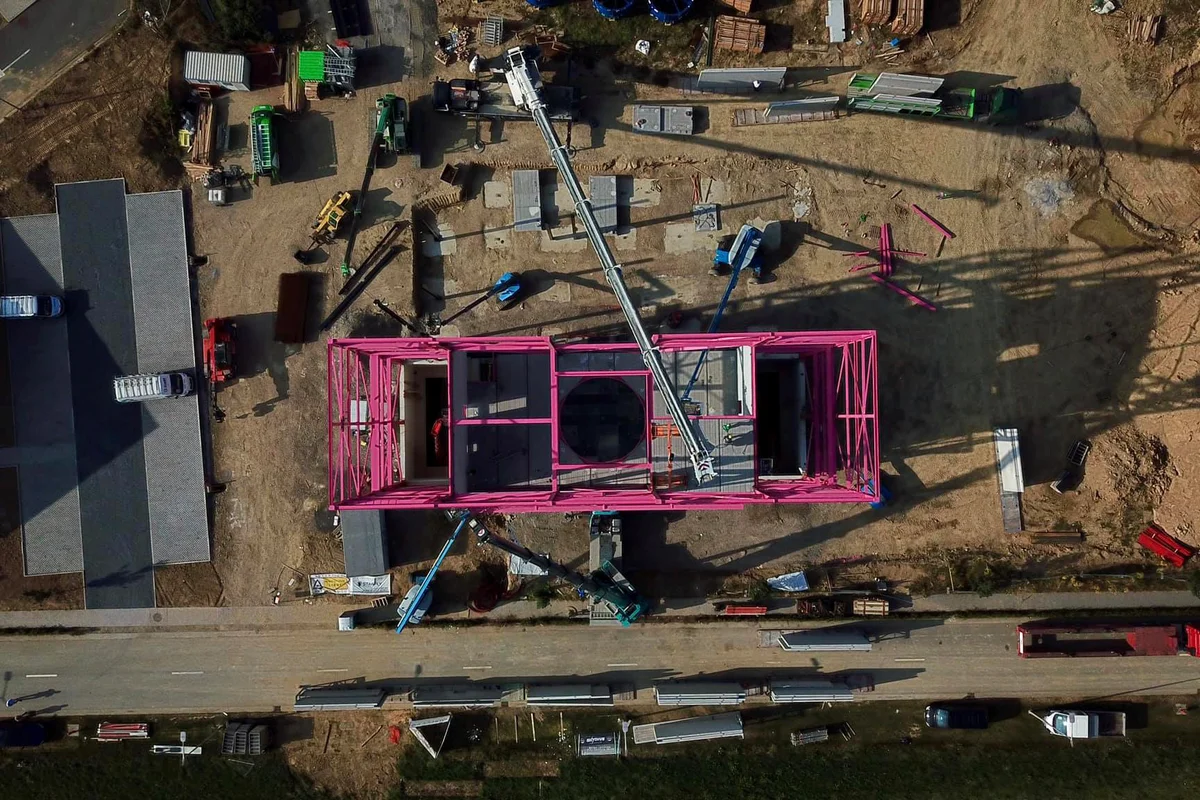

Фотографија приказује поглед дроном на монтажу зграде металне конструкције за објекат LuxFly, што је део инсталације аеротунела TT45 Pro.

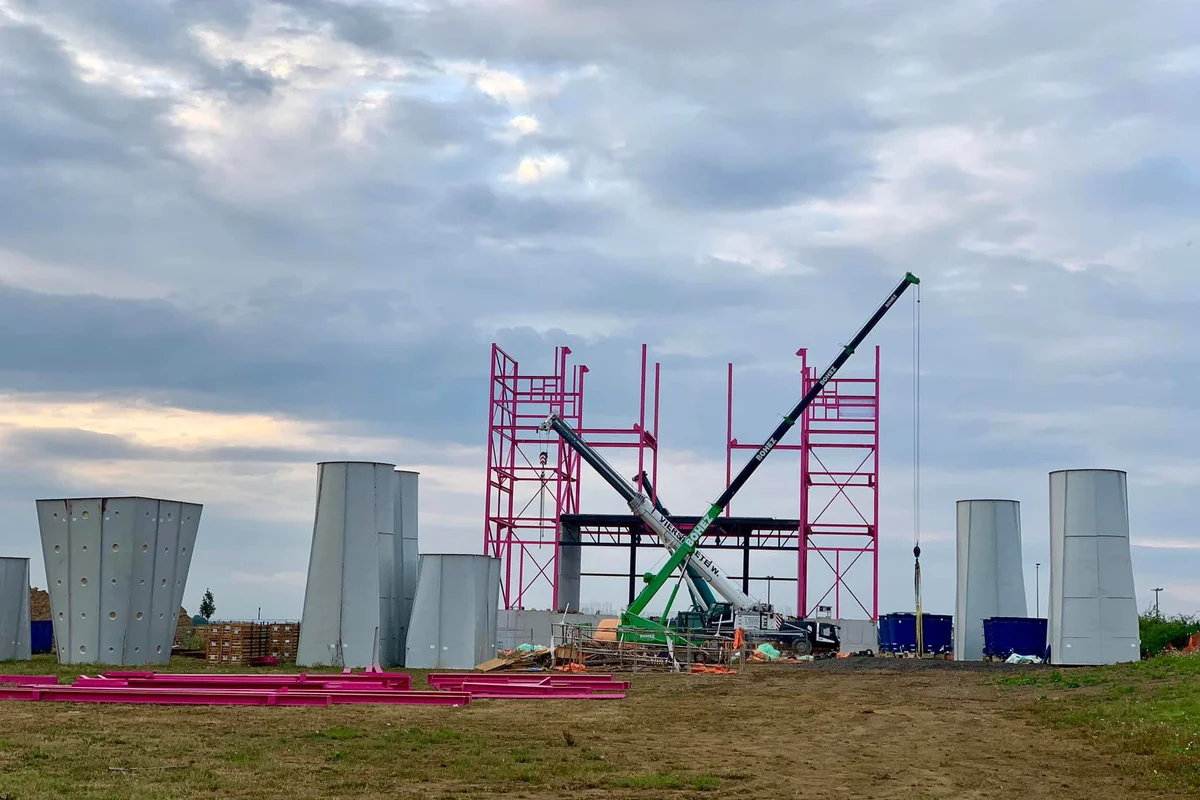

Фотографија приказује процес монтаже Luxfly зграде, укључујући инсталацију дифузора од стаклопластике. Ови дифузори су део аеродинамичког система, дизајнирани да оптимизују проток ваздуха и смање турбуленц�ију унутар структуре аеротунела.

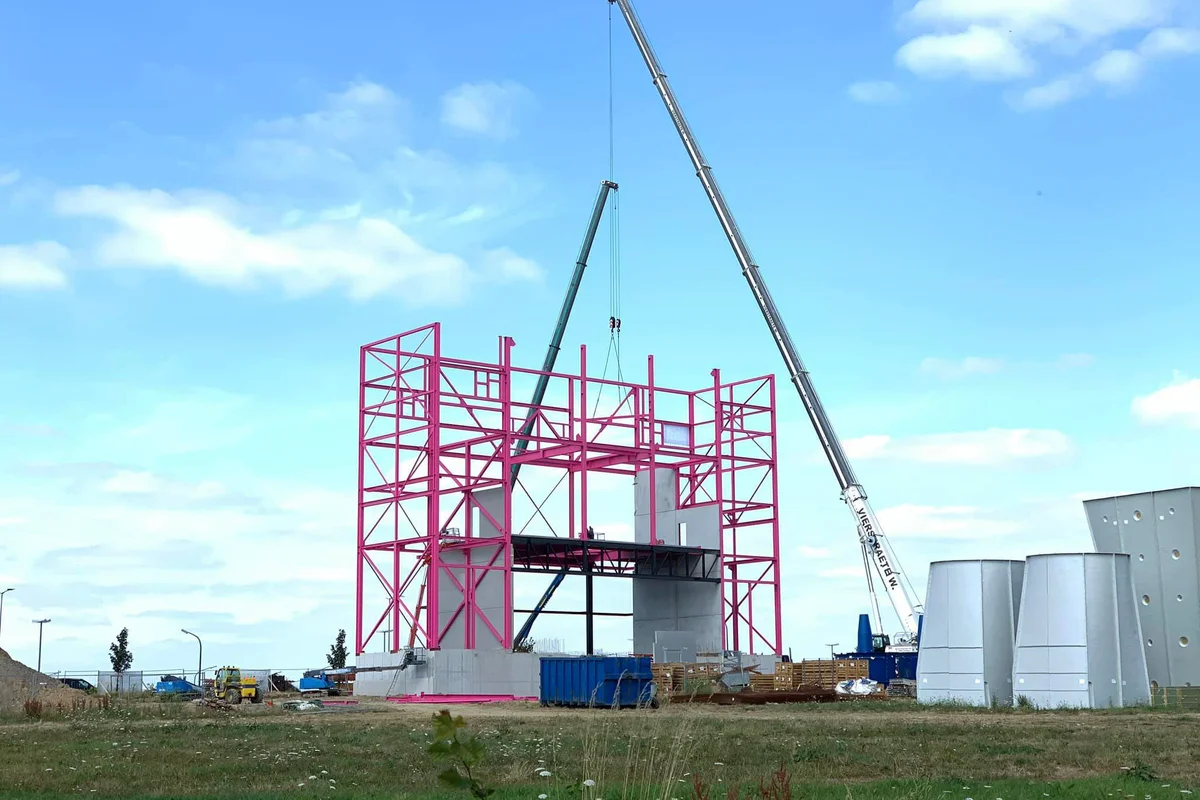

Фотографија приказује процес склапања аеротунела за индор скајдајвинг TT45 Pro у објекту Luxfly. Видљиве компоненте укључују структуру летне коморе и секције FRP композитних ваздушних канала, дизајнираних за ефикасан проток ваздуха и смањење буке.

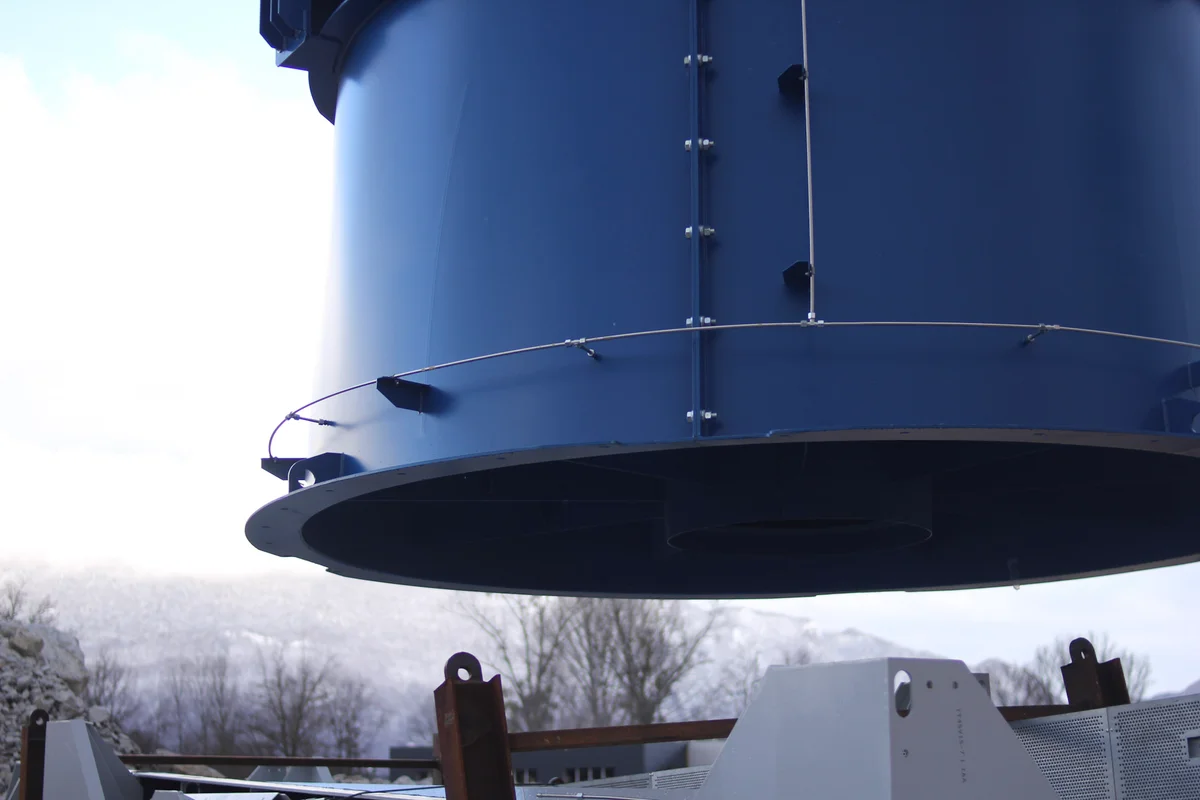

Процес истовара осовинских вентилатора од 12 тона на градилишту WindAlps у Француској. Слика приказује операцију подизања тешког терета потребну за позиционирање ових масивних компоненти протока ваздуха за инсталацију у аеродинамички тунел.

Фотографија приказује склоп усмерних лопатица који се краном подиже са зграде. У позадини се види дифузор летне коморе са отворима за осветљење. Усмерне лопатице се користе за преусмеравање протока ваздуха унутар рециркулационог кола, смањујући турбуленцију и буку.

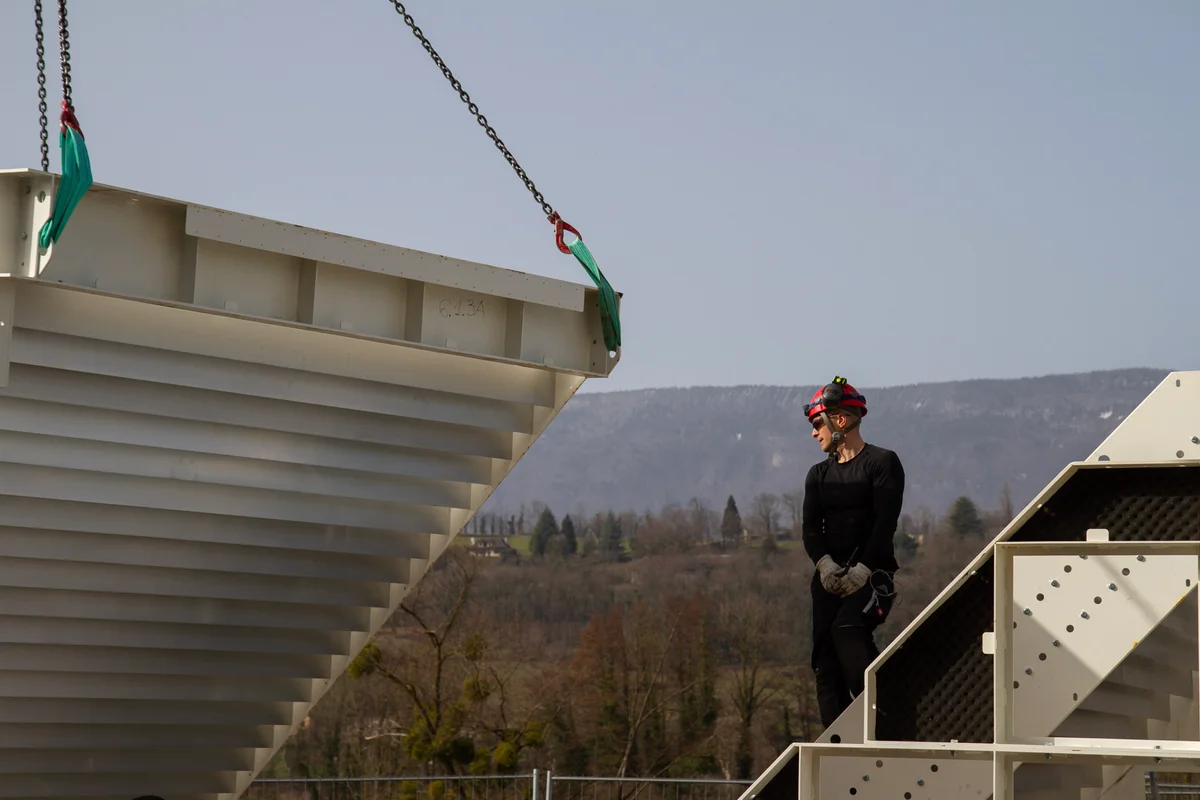

Монтажа угаоне секције ваздушног канала са усмерним лопатицама на градилишту WindAlps. Усмерне лопатице су распоређене тако да оптимизују правац струјања ваздуха и смање турбуленцију у рециркулационом систему.

Ова слика приказује склопљене алуминијумске усмерне лопатице постављене на врху летне коморе у двоструком аеротун�елу у објекту Windalps. Ове лопатице формирају троугласту структуру налик кући дизајнирану да подели вертикални проток ваздуха на две одвојене путање, усмеравајући ваздух у леви и десни повратни канал. Објекат је приказан пре постављања крова, омогућавајући сунчевој светлости да осветли структуру лопатица и унутрашње канале за хлађење.

Вертикална перспектива која гледа доле кроз горњу секцију дифузора аеротунела TT45 PRO у објекту Wind Alps. Бели панелни зидови ваздушног кола имају кружне приступне отворе и воде до нивоа летне коморе. Испод, ланци за подизање и плава грађевинска механизација помажу у инсталацији компоненти стаклене летне коморе и челичних прикључних прирубница.

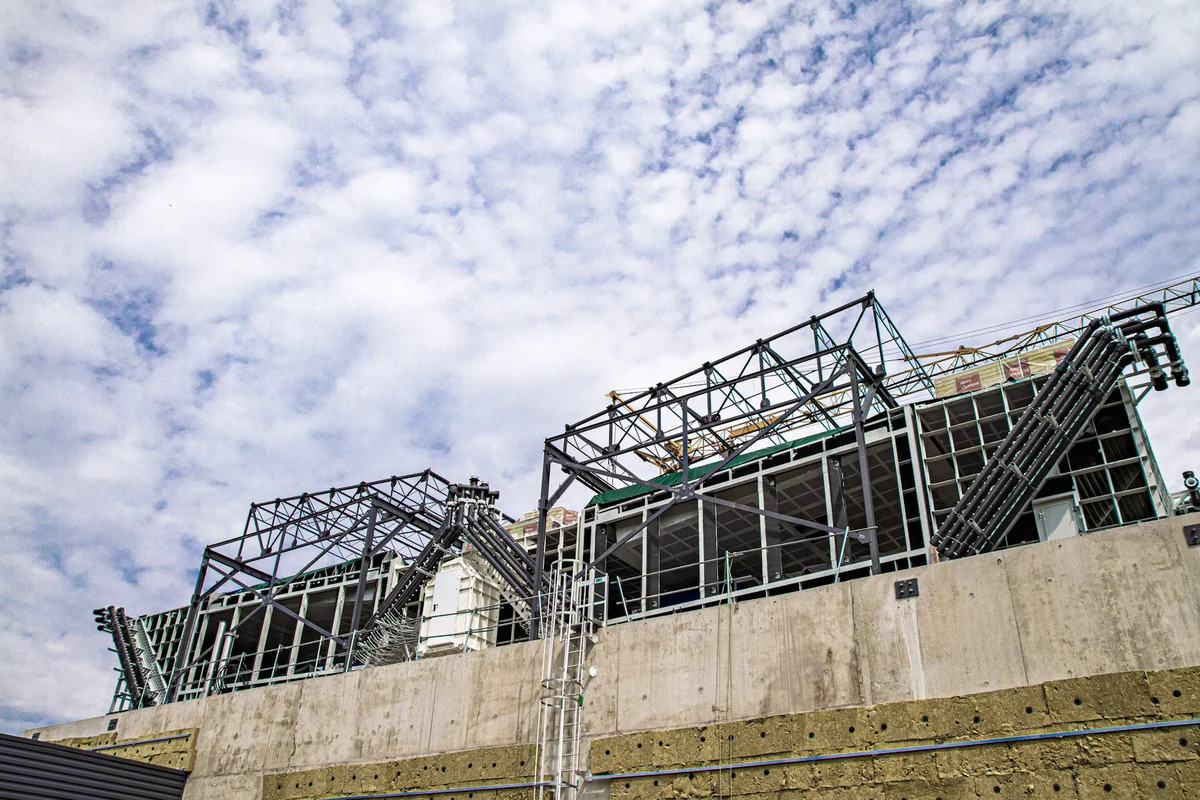

Prikazan je gornji čelični okvir TT45 PRO aerotunela tokom montaže u objektu WindAlps. Crne cevi hidrauličnog razvodnika su instalirane na uglovima kanala, povezujući se sa aktivnim sistemom hlađenja integrisanim unutar usmernih lopatica. Ovi priključci cirkulišu vodu kroz lopatice radi upravljanja temperaturom protoka vazduha. Čelična konstrukcija je montirana na betonski temelj, ilustrujući razmere mehaničke instalacije potrebne za sistem letne komore od 4.5 metara.

Монтажа TT45 PRO летне коморе одвија се у објекту Wind Alps. Паук дизалица поставља закривљене панеле од вишеслојног стакла на челичну основу како би се формирала округла зона летења без оквира. Каблови за качење држе горњи метални прстен, док додатни сандуци са стакленим секцијама стоје спремни за инсталацију у позадини. Ова фаза изградње успоставља транспарентну зону лета карактеристичну за модел TT45 PRO.

Специјализовани паук кран опремљен вакуумским подизачем велике носивости позиционира велики закривљени стаклени панел за летну комору TT45 PRO. Индустријски алпинисти који висе са горњег бетонског прстена усмеравају вишеслојно стакло које апсорбује буку у челични оквир, док техничари на скелама поравнавају основу. Овај процес монтаже у објекту Wind Alps у Француској конструише транспарентну, цилиндричну зону летења тунела затвореног кола.

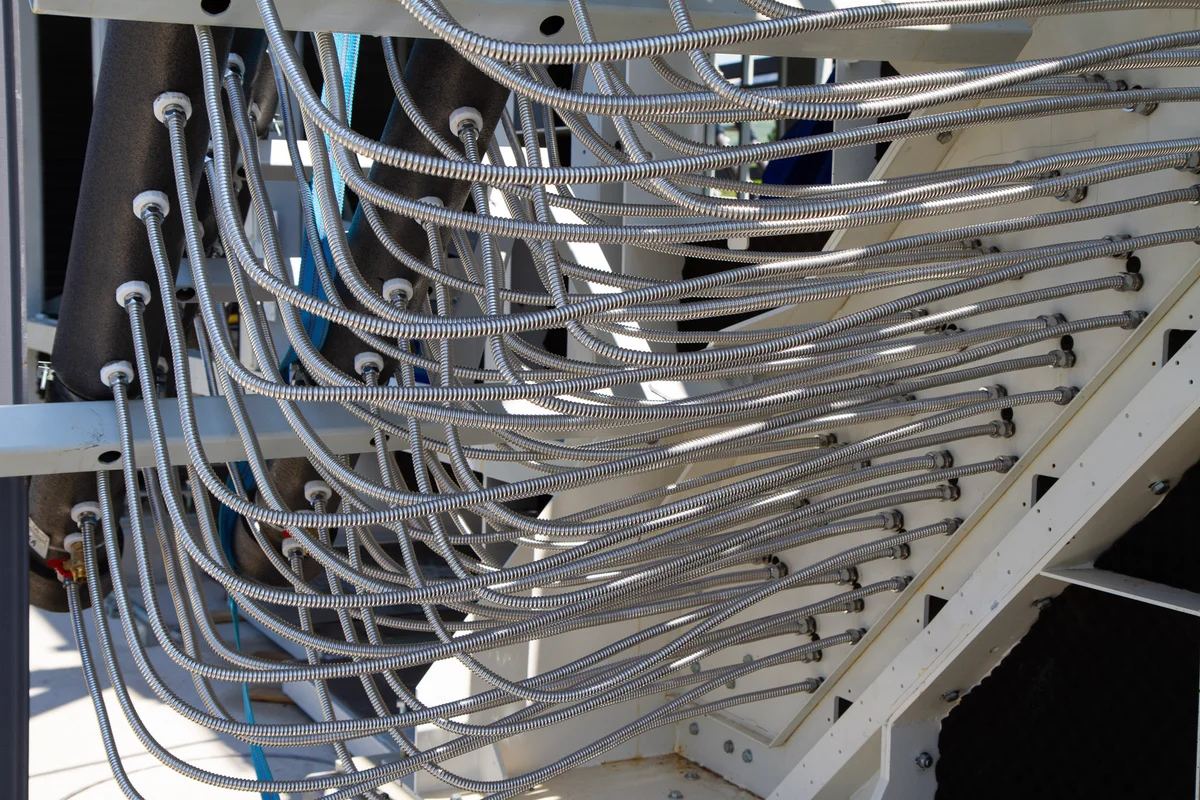

Creva za dovod rashladne vode povezana na usmerne lopatice TT45 PRO aerotunela u objektu WindAlps. Aktivni sistem hlađenja koristi ove usmerne lopatice kao izmenjivače toplote integrisane u kanal. Rashladna voda cirkuliše kroz unutrašnje kanale unutar šupljih aluminijumskih lopatica, apsorbujući toplotu nastalu trenjem vazduha i radom ventilatora. Ova konfiguracija omogućava upravljanje toplotom direktno u uglovima kanala bez uvođenja dodatnog aerodinamičkog otpora ili zasebnih rashladnih kalemova u putanju strujanja vazduha.
