Инжењерска изврсност
Откријте иновације немачког инжењеринга које чине TunnelTech глобалним стандардом за перформансе, енергетску ефикасност и оперативну поузданост.
Летна комора
Срце аеродинамичког тунела – револуционарни дизајн који пружа максималну безбедност и удобност.
- •Иновативна сигурносна мрежа од челичних сајли ниског отпора апсорбује силу удара на критичним спољним ивицама
- •Мекани, тапацирани улаз спречава повреде и обезбеђује равномеран проток ваздуха
- •Препознатљива TT конусна стаклена секција без оквира пружа двоструко већи видљиви простор за летење
- •Савршено округло вишеслојно стакло са звучном изолацијом осигурава ламинаран проток ваздуха
- •Висина коморе до 24 m, са стакленим секцијама до 8 m
- •Фактор смањења брзине ваздуха од 2,12× за максималну безбедност
Аксијални вентилатори
Моћно срце TunnelTech система – пројектовано и израђено са микронском прецизношћу. Током 16 година и милиона радних сати, ови вентилатори бележе беспрекоран рад без иједног квара или замене лежаја.
- •Стратешко партнерство са EVG Lufttechnik – преко 40 година искуства у аеродинамици
- •Ротори од карбонских влакана постављају нове стандарде енергетске ефикасности и контроле вибрација
- •Велики пречник и низак број обртаја (RPM) за минималну буку и вибрације
- •ABB или Siemens електромотори са пројектованим радним веком од 30+ година
- •Свеобухватан систем сензора за праћење вибрација, температуре и нивоа уља
- •Аутоматско подмазивање и засебни фреквентни регулатори (VFD)
FRP композитни ваздушни канали
Као што се врхунска једрилица ослања на савршен облик, тако и ефикасност наших тунела почива на прецизним аеродинамичким линијама које воде неометан ток ваздуха од мотора до летне коморе и назад.
- •Врхунска прецизност израде за савршено глатке прелазе између секција
- •Елиминација турбуленције уз зидове – главног узрока буке и вибрација
- •Сендвич структура која апсорбује звук уместо да га преноси
- •Без неконтролисаних резонантних пикова карактеристичних за конвенционалне канале
- •Најнижи Darcy-Weisbach фактор трења у индустрији (0,185)
- •Омогућава инсталацију на захтевним локацијама попут тржних центара
Усмерне лопатице
Кључни фактор ефикасности аеродинамичког тунела. Фундаментална NASA истраживања показују да лоше пројектоване усмерне лопатице, њихова неадекватна густина или неправилна уградња могу узроковати и до 30% енергетских губитака.
- •Прецизно прорачунат профил за оптимално усмеравање ваздушне струје
- •Оптимална густина лопатица спречава настанак турбуленције
- •Прецизна уградња за максималну енергетску ефикасност
- •Шупља конструкција омогућава интеграцију система активног хлађења
- •Пресудно утиче на квалитет струјања – минимизира турбуленцију
- •До 30% уштеде енергије уз оптималан дизајн
Пасивно хлађење (Вентилација)
Познатије као „вентилација“, пасивно хлађење смањује трошкове енергије за 30–35%. Путем размене ваздуха са околином, овај приступ потпуно елиминише потребу за скупим чилерима, њиховим одржавањем и пратећим инвестиционим трошковима.
- •Замењује до 20% ваздуха у рециркулацији свежим ваздухом
- •Ефикасно хлади систем при спољним температурама испод 30°C
- •Смањује укупну потрошњу енергије за 30–35%
- •Елиминише потребу за скупим расхладним системима (чилерима)
- •Без трошкова одржавања чилера
- •До 60% мања потрошња енергије захваљујући директној вентилацији
Систем активног хлађења
Идеално решење за топле климате и тих рад у близини стамбених зона. Расхладни флуид циркулише кроз шупље усмерне лопатице које функционишу као интегрисани размењивачи топлоте.
- •Циркулација расхладног флуида кроз шупље усмерне лопатице
- •Лопатице служе као размењивачи топлоте за равномерно хлађење ваздушне струје
- •Елиминише турбуленцију карактеристичну за класичне методе хлађења
- •Омогућава поуздан рад и у екстремним климатским условима
- •Ниво буке смањен на 51 dB(A)
- •Омогућава инсталацију у непосредној близини стамбених објеката (30 m)
Комора за BASE скокове
Смештена на врху аеродинамичког тунела, BASE комора је незаменљив алат за професионалну падобранску обуку. Она пружа секундарни улаз у летну комору, омогућавајући вежбање контролисаних излазака из авиона у безбедном окружењу.
- •Секундарни улаз на врху летне коморе за тренинг реалистичног изласка
- •2× смањење брзине ветра на вратима за безбедније услове тренинга
- •Једина комора погодна за тренинг са стабилизујућим падобраном
- •Значајно повећава безбедност током тренинг сесија
- •Може бити дизајнирана да подсећа на кабину авиона на захтев
- •Доступна потпуна аутоматизација и сигурносни системи

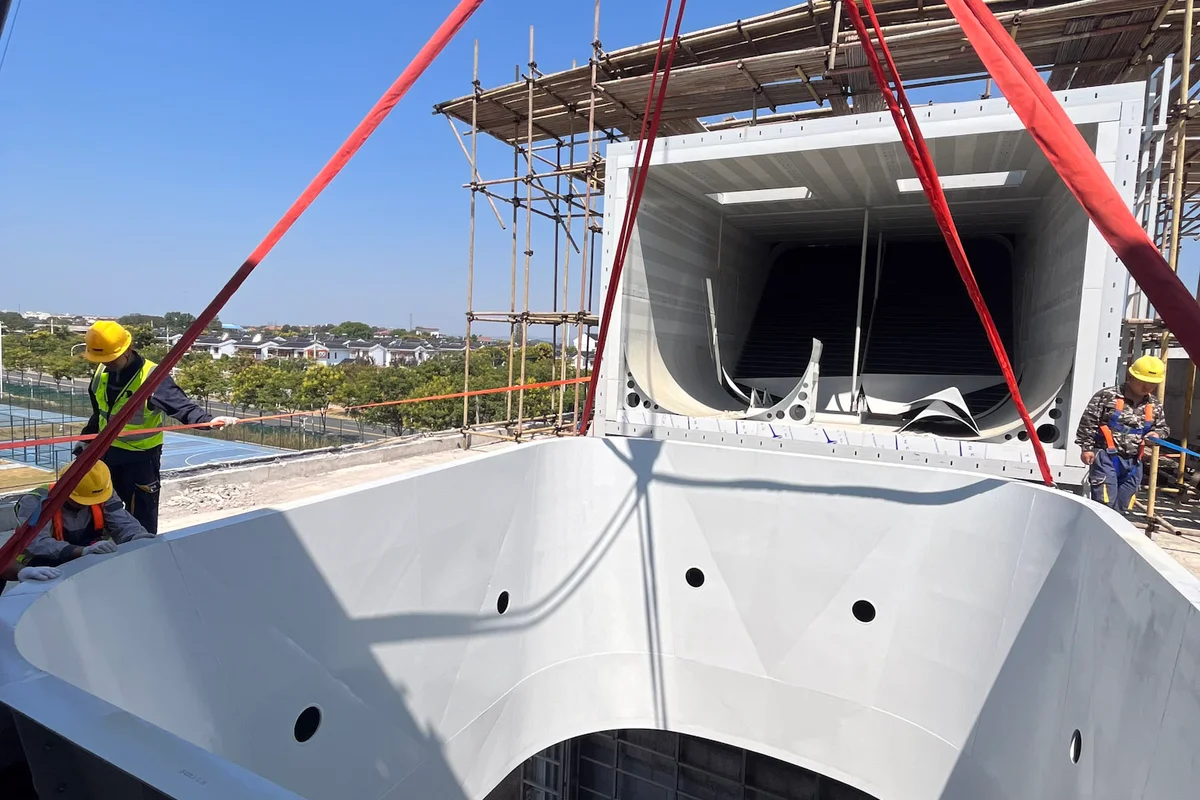

Кран подиже FRP секцију дифузора летне коморе са отворима за осветљење у Windalps-у.
Мобилни кран подиже бели, фасетирани сегмент дифузора од FRP-а (стаклопластике) на позицију у постројењу Windalps у Француској. Ова компонента чини горњу секцију летне коморе, смештену директно изнад стаклене зоне летења. Структура укључује засебне кружне отворе дизајниране за уградњу елемената осветљења. Као део рециркулационог кола, овај дифузор проширује попречни пресек струјања ваздуха како би смањио брзину ваздуха при изласку из летне коморе.
