TT45 PRO

Forradalmi hatékonyság

A német aerodinamikai mérnöki munka csúcsa. A forradalmi passzív szellőztetési technológiával rendelkező TT45 akár 60%-os energiamegtakarítást és a világ legcsendesebb működését biztosítja, mindössze 51 dBA zajszinttel.

Kamra átmérője

4.5 m (14'9")

Max. sebesség

320 km/h

Teljesítmény

1,260 kW

Zajszint

51 dBA

Főbb jellemzők

A világ legcsendesebbje 51 dBA-val

Akár 60% energiamegtakarítást ér el a versenytárs rendszerekhez képest

Forradalmi passzív szellőztetéses hűtés

Nagy sebességű légáramlás, amely eléri a 320 km/h-t az elit teljesítmény érdekében

16 m maximális üvegmagasság

Iparágvezető aerodinamikai hatékonyság (0,183 légellenállási együttható)

Műszaki specifikációk

Általános

Kamra átmérője4.5 m (14'9")

Üvegmagasság (Alapértelmezett)8 m (26'2")

Üvegmagasság (Maximum)16 m (52'5")

Kamra területe15.9 sq.m.

Diffúziós ráta2.12

Ideális alkalmazások

Világbajnokságok

Tervezzen FAI-kompatibilis létesítményeket, amelyek alkalmasak professzionális beltéri ejtőernyős versenyek és ligák megrendezésére.

Szakmai képzés

Biztosítson precíz légáramlást és turbulenciamentes körülményeket az elit ejtőernyősök fejlődéséhez és technikai edzéséhez.

Katonai kiképzés

Tegye lehetővé a biztonságos, költséghatékony és valósághű szabadesés-szimulációt ejtőernyősök és védelmi személyzet számára.

Prémium szórakoztatás

Csúcskategóriás szórakoztató célpontok

Készen áll a projekt indítására?

Működjön együtt stuttgarti mérnöki csapatunkkal, hogy konfiguráljuk az Ön konkrét céljaihoz ideális nagy teljesítményű szélcsatorna-megoldást.

Berendezés összeszerelése(25)

Szélcsatorna berendezések összeszerelése és telepítése(54)

Létesítményépítés(18)

Emberi repülés(86)

Profi ejtőernyősök és BASE sportolók(59)

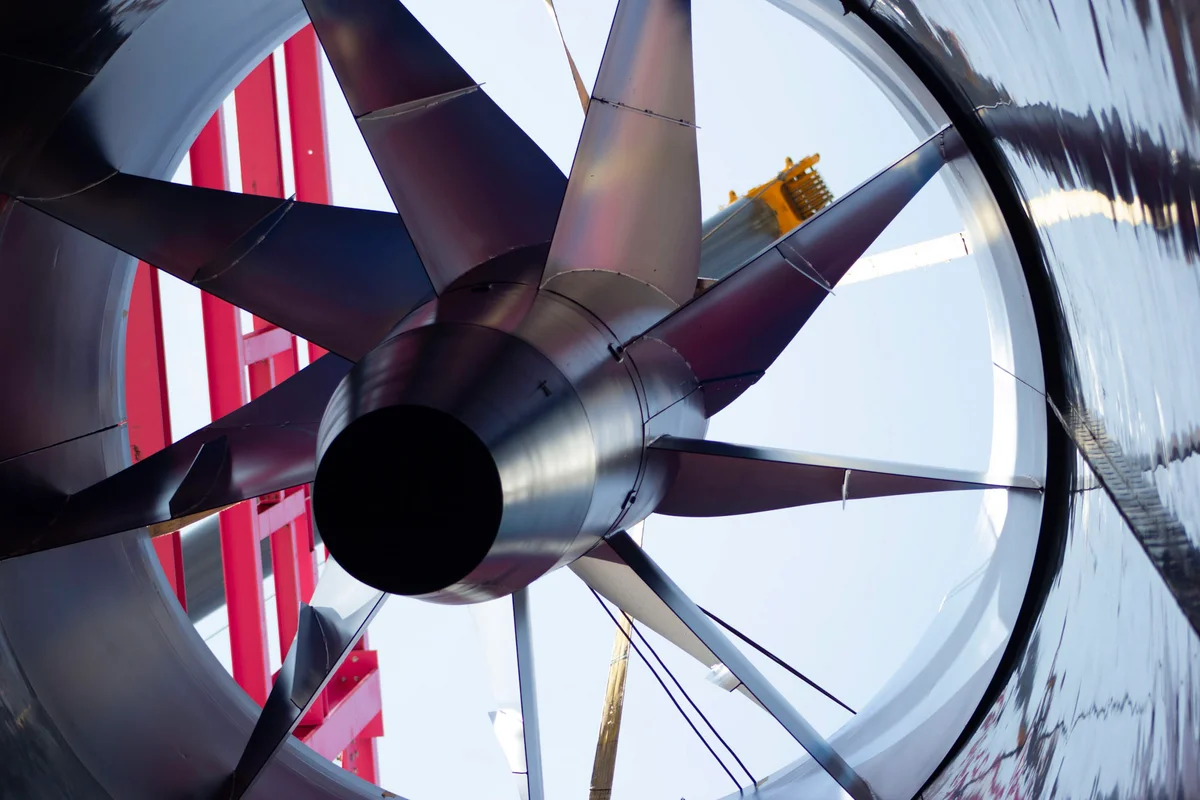

A fotó a luxemburgi Luxfly szélcsatorna fő axiális ventilátor egységének telepítését örökíti meg. A szerelvény egy nagy átmérőjű rotort tartalmaz szénszálas lapátokkal, függőleges tengelyre szerelve. Egy daru pozicionálja a ventilátor alkatrészt a légcsatornában, amelyet a létesítmény vörös acél tartószerkezete vesz körül. Ez az alkatrész biztosítja a légáramlást egy TunnelTech TT45 PRO rendszer számára.

Axiális ventilátor szerelvény telepítése a TT45 PRO szélcsatornához a Luxfly-nál.

A fotó a luxemburgi Luxfly szélcsatorna fő axiális ventilátor egységének telepítését örökíti meg. A szerelvény egy nagy átmérőjű rotort tartalmaz szénszálas lapátokkal, függőleges tengelyre szerelve. Egy daru pozicionálja a ventilátor alkatrészt a légcsatornában, amelyet a létesítmény vörös acél tartószerkezete vesz körül. Ez az alkatrész biztosítja a légáramlást egy TunnelTech TT45 PRO rendszer számára.

2 / 25

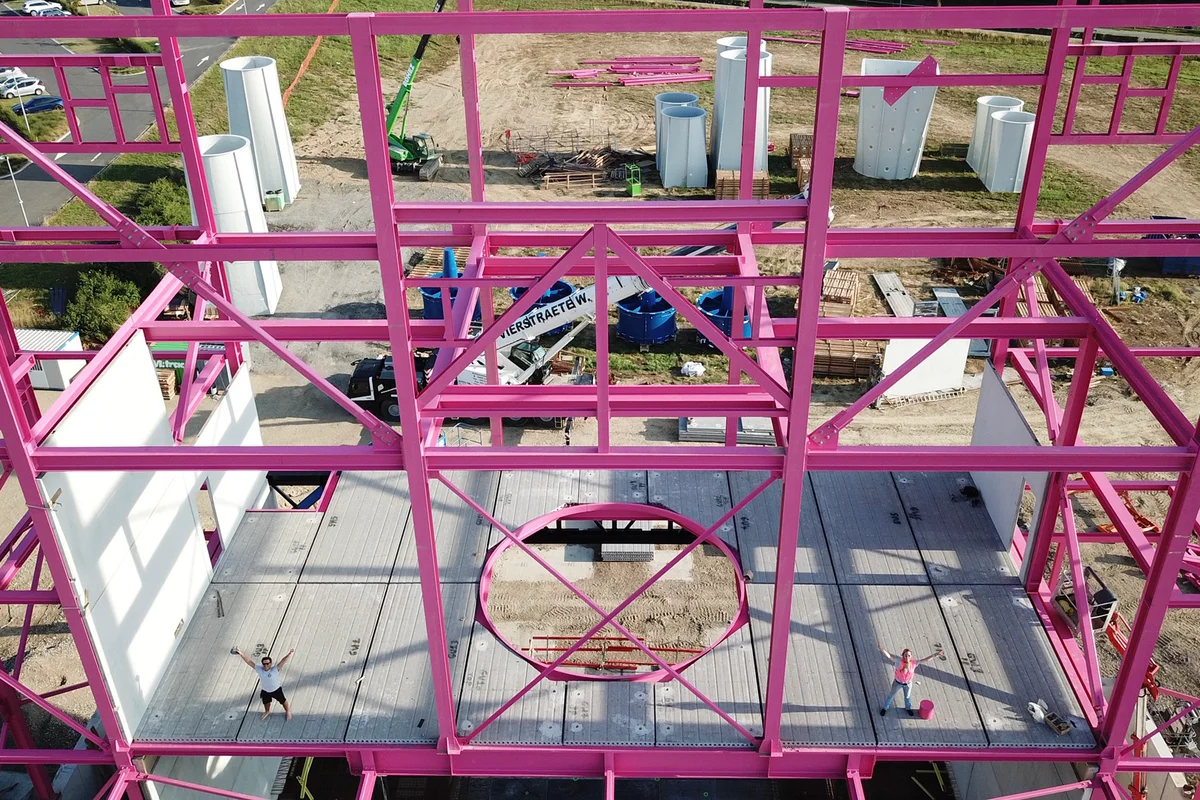

A képen a Luxfly épület szerkezeti elemeinek szerelési folyamata látható, beleértve az ikonikus rózsaszín teherhordó gerendákat.

A fotón a TT45 Pro szélcsatorna airjetjének (kontrakciós szakaszának) üvegszálas műanyag alkatrészei láthatók összeszerelés közben a Luxfly létesítményében. Ezek az elemek a stabil, alacsony turbulenciájú légáramlást biztosító aerodinamikai rendszer részét képezik.

A képen a vezetőlapátok végső összeszerelése látható a Luxfly szélcsatorna alsó csatornaszakaszában. A vezetőlapátok a légáramlás hatékony irányítására szolgálnak a recirkulációs körben, minimalizálva a turbulenciát és a nyomásveszteséget.

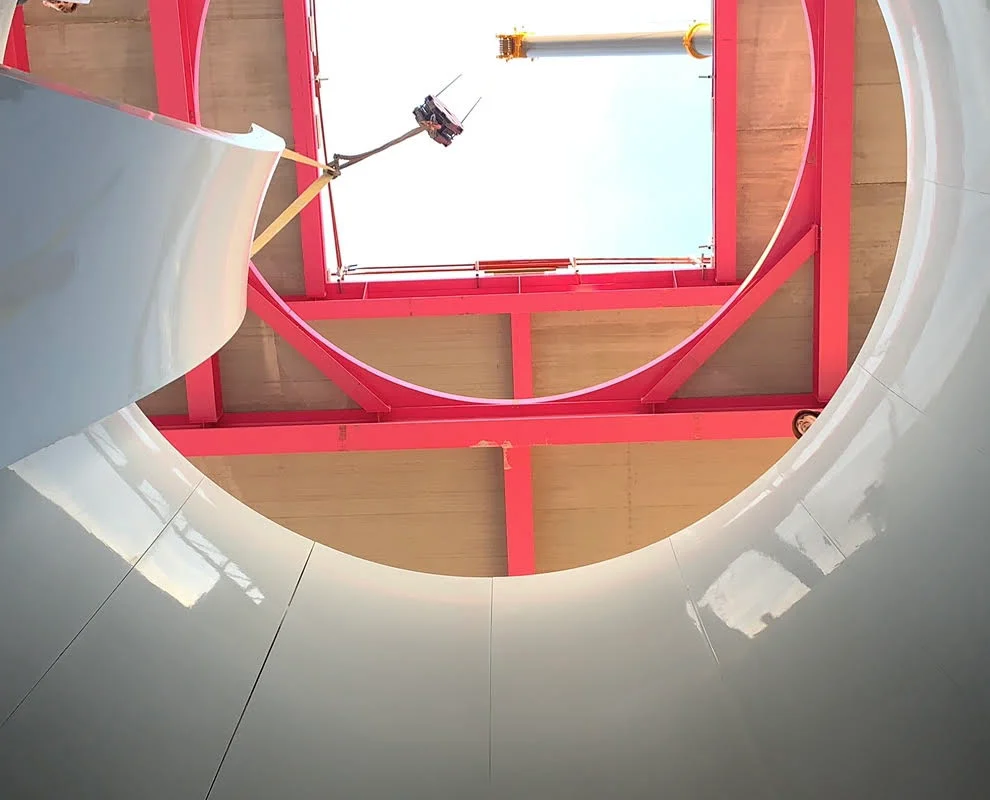

A kontrakciós szakasz telepítése és összeszerelése a TT45 Pro szélcsatorna repülőkamrájában. A kontrakciós szakasz egy kritikus aerodinamikai alkatrész, amely biztosítja a légáramlás sima átmenetét a repülőkamrába.

Egy technikus a Luxfly szélcsatorna összeszerelése során egy vezetőlapátokat tartalmazó, ívelt FRP kompozit légcsatorna-szakaszt pozicionál. Ez az alkatrész a TT45 PRO recirkulációs kör egyik sarkát képezi, amelyet a betonszerkezeten belüli légáramlás átirányítására terveztek. A telepítési folyamat magában foglalja a kompozit csőrendszer precíz beállítását emelőláncok segítségével, hogy illeszkedjen az épület burkollatához.

Két, biztonsági hevederrel és rögzítőfelszereléssel felszerelt telepítő technikus áll az acél vázszerkezeten a luxemburgi Luxfly indoor skydiving létesítmény építése során. A személyzet magasban végzett rögzítési műveleteket hajt végre, hogy a TunnelTech TT45 PRO szélcsatorna alkatrészeit az épület jellegzetes rózsaszín tartószerkezetéhez igazítsák. Jobbra a függőleges szélcsatorna szerelvény külső felülete látható az acélgerendák mellett.

Státorlapátokat tartalmazó nagy kék ventilátorház-egységek várnak telepítésre a luxemburgi Luxfly szélcsatorna helyszínén. Egy mobil daru dolgozik a létesítmény jellegzetes rózsaszín acél tartószerkezete mellett. Ezek a nehéz mechanikai alkatrészek alkotják a TT45 PRO rendszer axiális ventilátor szerelvényének statikus részét. Az építőcsapat a földön készíti elő a berendezést, mielőtt beemelnék azt a létesítmény visszatérő csatorna körébe.

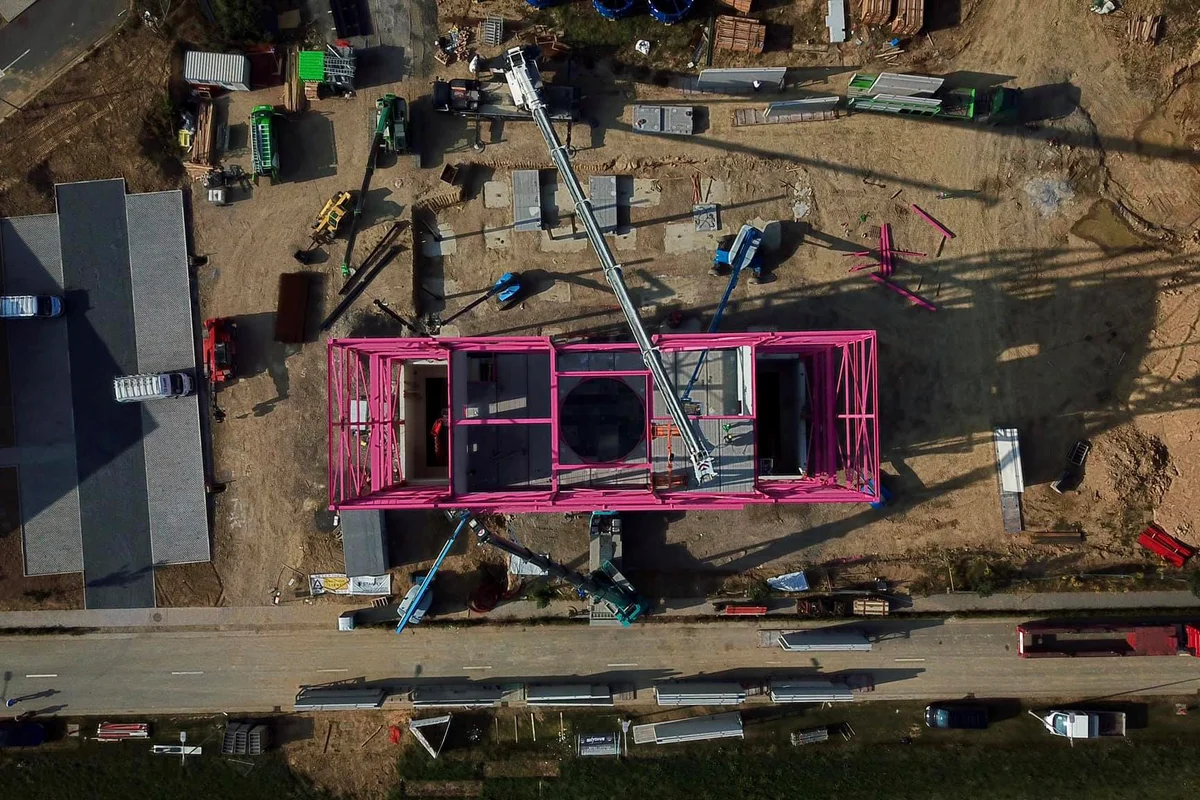

A fotón egy drónfelvétel látható a LuxFly létesítmény fémszerkezetű épületének összeszereléséről, amely a TT45 Pro szélcsatorna telepítésének része.

A fotón a Luxfly épület szerelési folyamata látható, beleértve az üvegszálas műanyag diffúzorok telepítését. Ezek a diffúzorok az aerodinamikai rendszer részei, céljuk a légáramlás optimalizálása és a turbulencia csökkentése a szélcsatorna szerkezetén belül.

A fotó egy TT45 Pro beltéri ejtőernyős szélcsatorna összeszerelési folyamatát örökíti meg a Luxfly létesítményben. A látható alkatrészek közé tartozik a repülőkamra szerkezete és az FRP kompozit légcsatornák szakaszai, amelyeket a hatékony légáramlás és a zajcsökkentés érdekében terveztek.

12 tonnás axiális ventilátorok kirakodási folyamata a franciaországi WindAlps építkezésen. A kép megörökíti azt a nehéz emelési műveletet, amely ezen masszív légáramlás-komponensek pozicionálásához szükséges a szélcsatorna létesítménybe történő beépítéshez.

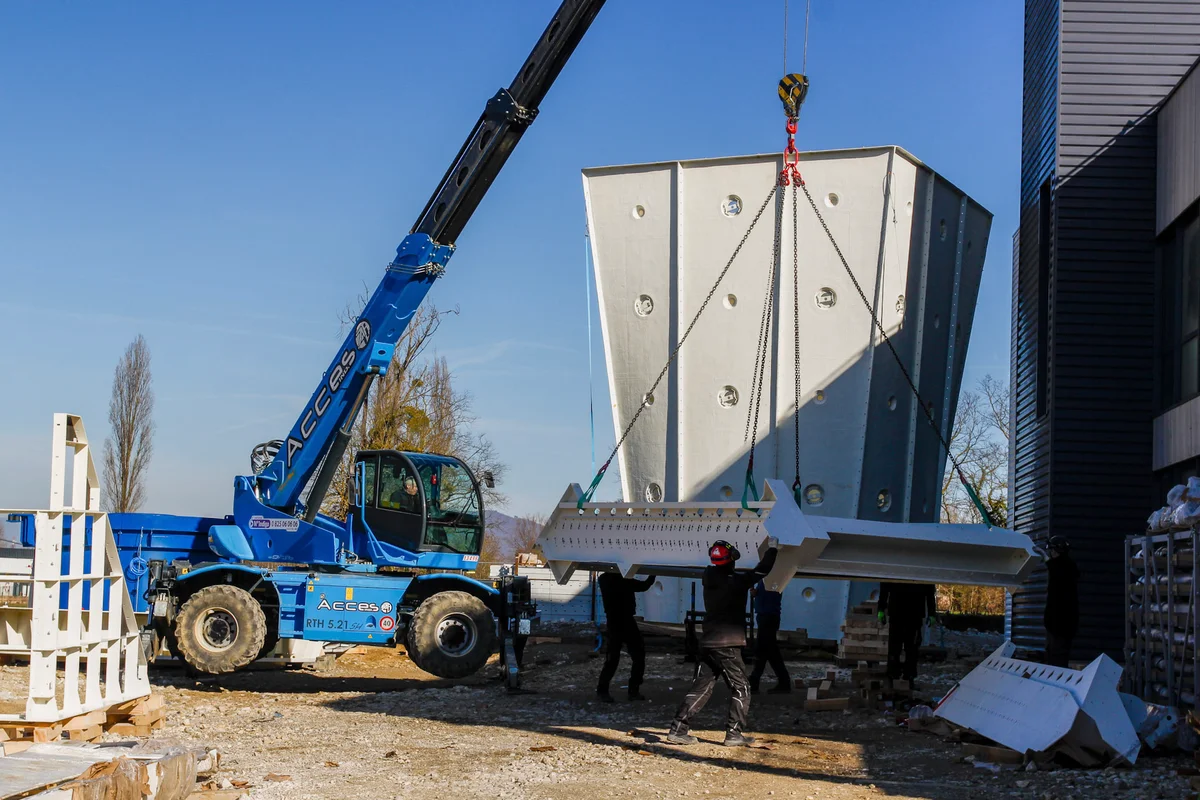

A fotón egy vezetőlapát-egység látható, amint egy daru kiemeli az épületből. A háttérben a repülőkamra diffúzora látható a világítás nyílásaival. A vezetőlapátokat a légáramlás irányítására használják a recirkulációs körben, csökkentve a turbulenciát és a zajt.

A légcsatorna sarokszekciójának összeszerelése vezetőlapátokkal a WindAlps építési területén. A vezetőlapátok elrendezése optimalizálja a légáramlás irányát és csökkenti a turbulenciát a recirkulációs rendszerben.

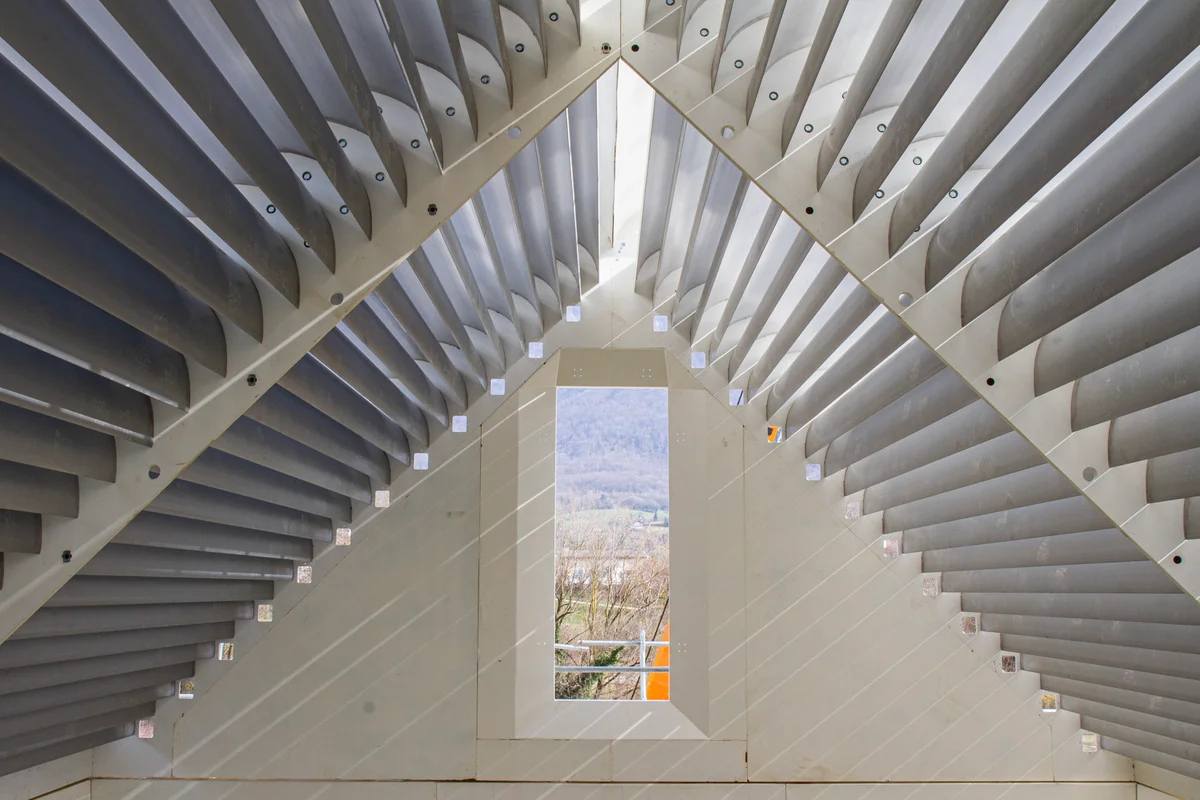

Ez a kép a Windalps létesítmény duplahurkos szélcsatornájának repülőkamrája tetején elhelyezett, összeszerelt alumínium vezetőlapátokat mutatja. Ezek a lapátok egy háromszögletű, házszerű szerkezetet alkotnak, amelyet arra terveztek, hogy a függőleges légáramlást két külön útvonalra ossza, a levegőt a bal és jobb oldali visszatérő csatornákba irányítva. A létesítmény a tető felszerelése előtt látható, így a napfény megvilágítja a lapátszerkezetet és a belső hűtőcsatornákat.

Függőleges perspektíva, amely lefelé tekint egy TT45 PRO szélcsatorna felső diffúzor szakaszán keresztül a Wind Alps létesítményben. A légáramkör fehér panelezett falai kör alakú szerelőnyílásokkal rendelkeznek, és a repülőkamra szintjére vezetnek. Lent rögzítőláncok és kék építőipari gépek segítik az üveg repülőkamra alkatrészeinek és az acél csatlakozókarimáknak a telepítését.

A képen egy TT45 PRO szélcsatorna felső acélvázának összeszerelése látható a WindAlps létesítményében. A csatorna sarkaiban fekete hidraulikus elosztócsövek vannak felszerelve, amelyek a vezetőlapátokba integrált aktív hűtőrendszerhez csatlakoznak. Ezek a csatlakozások vizet keringetnek a lapátokon keresztül a légáram hőmérsékletének szabályozása érdekében. Az acélszerkezet beton alapra van szerelve, ami jól szemlélteti a 4.5 méteres repülőkamra-rendszerhez szükséges gépészeti telepítés léptékét.

A TT45 PRO repülőkamra összeszerelése a Wind Alps létesítményében zajlik. Egy pókdaru a szerkezeti acél alapra helyezi az ívelt, többrétegű üvegpaneleket, kialakítva a kerek, keret nélküli repülési területet. Rögzítőkábelek tartják a felső fémgyűrűt, miközben a háttérben további, üvegszekciókat tartalmazó ládák állnak készen a beépítésre. Ez az építési fázis hozza létre a TT45 PRO modellre jellemző átlátszó repülési zónát.

Egy nagy teherbírású vákuumos emelővel felszerelt speciális pókdaru pozicionál egy nagy méretű ívelt üvegpanelt a TT45 PRO repülőkamrához. A felső betongyűrűről lógó ipari alpinisták a többrétegű zajelnyelő üveget az acélkeretbe vezetik, miközben az állványzaton lévő technikusok az alapot igazítják. Ez az összeszerelési folyamat a franciaországi Wind Alps létesítményben a zárt körű szélcsatorna átlátszó, hengeres repülési területét építi ki.

Hűtővíz-ellátó tömlők csatlakoztatva a TT45 PRO szélcsatorna vezetőlapátjaihoz a WindAlps létesítményben. Az aktív hűtőrendszer ezeket a vezetőlapátokat légcsatornába integrált hőcserélőként használja. A hidegvíz a holkeres alumínium lapátok belső csatornáiban kering, elnyelve a légsúrlódás és a ventilátor működése által termelt hőt. Ez a konfiguráció lehetővé teszi a hőkezelést közvetlenül a csatorna sarkaiban anélkül, hogy további aerodinamikai ellenállást vagy külön hűtőtekercseket vezetne be a légáram útjába.
