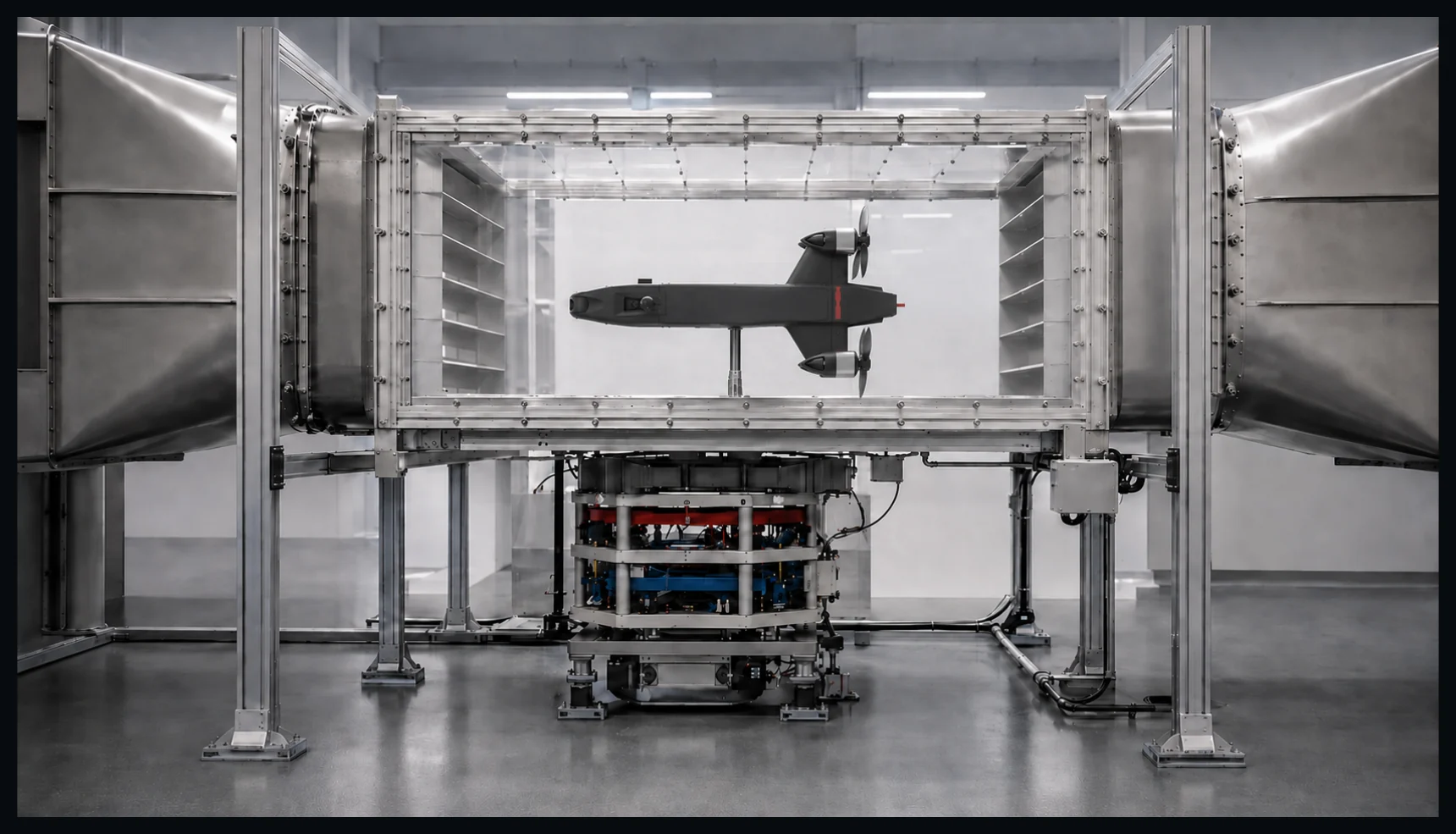

Visualizzazione concettuale di un UAV posizionato per i test in una galleria del vento

Impianti di test aerodinamici su misura

Gallerie del vento progettate attorno al tuo programma UAV

TunnelTech progetta impianti su misura per piccoli UAV completi, sistemi di propulsione, componenti e modelli in scala di velivoli senza pilota più grandi.

Le dimensioni della sezione di prova, le condizioni del flusso, la strumentazione e i sistemi ambientali sono definiti dall'oggetto che devi testare e dai dati che devi ottenere.

Capacità delle gallerie del vento per UAV

Un inviluppo di test scalabile, progettato attorno al programma

TunnelTech applica la sua esperienza nei sistemi di flusso d'aria ad alta velocità e su larga scala a una nuova generazione di gallerie del vento per i test UAV e la ricerca aerodinamica.

La nostra tecnologia per il paracadutismo indoor opera già con volumi di flusso d'aria utilizzabili eccezionalmente ampi a velocità di circa 300 km/h, includendo camere di volo fino a 6.5 m di diametro. Ciò fornisce una solida base ingegneristica per gli impianti di test di velivoli senza pilota, sistemi di propulsione e componenti aerodinamici.

Esperienza operativaComprovata

su scala industriale

01 / Velocità del flusso d'aria
300+km/h

Comprovata in sistemi di flusso d'aria verticale operativi.

02 / Diametro del flusso d'aria utilizzabile
6.5m

Scala della camera di volo comprovata nella tecnologia consegnata.

Regime di flusso / 01

Gallerie del vento a bassa velocità

Velocità dell'aria0–300km/h
Inviluppo di MachFino a circa M 0.25
Range della sezione di prova0.5 × 0.5 × 0.5 m a 8 × 6 × 6 m
Confronto su scala umana da un cubo di 0.5 metri a una sezione di prova di galleria del vento a bassa velocità di 8 per 6 per 6 metri
Progettato per
  • Test di UAV a grandezza naturale
  • UAV ad ala fissa
  • Velivoli multirotore e VTOL
  • Test di eliche e sistemi di propulsione
  • Modelli aerodinamici su larga scala
  • Studi di prestazioni, stabilità e controllo
  • Visualizzazione del flusso e sviluppo aerodinamico

Le ampie sezioni di prova consentono di testare i velivoli a grandezza naturale o quasi, riducendo gli effetti di scala del modello e migliorando la similarità del numero di Reynolds con le condizioni di volo reali.

Regime di flusso / 02

Gallerie del vento subsoniche ad alta velocità

Velocità dell'aria300–800km/h
Inviluppo di MachCirca M 0.25–0.65
Range della sezione di prova0.5 × 0.5 × 0.5 m a 4 × 4 × 4 m
Confronto su scala umana da un cubo di 0.5 metri a una sezione di prova di galleria del vento subsonica ad alta velocità di 4 per 4 per 4 metri
Progettato per
  • Sviluppo di UAV ad alta velocità
  • Test di UAV in scala e a grandezza naturale
  • Ricerca aerodinamica subsonica ad alta velocità
  • Sviluppo di ali, fusoliere e superfici di controllo
  • Test di propulsione e prese d'aria
  • Test di componenti aerodinamici
  • Studi di stabilità e prestazioni ad alta velocità

Le dimensioni della sezione di prova e la velocità massima sono strettamente interconnesse. La richiesta di potenza, i carichi aerodinamici e i requisiti di condizionamento del flusso aumentano rapidamente con la velocità dell'aria, quindi ogni impianto è ottimizzato attorno alle dimensioni, alla velocità e alla qualità del flusso richieste.

Inviluppo ingegneristico indicativo, non una specifica di catalogo. La velocità massima dell'aria, le dimensioni maggiori della sezione di prova e il range di Mach non sono necessariamente disponibili contemporaneamente. Le prestazioni finali dipendono dalla geometria della sezione di prova, dalla configurazione del circuito, dalle condizioni ambientali, dalla potenza e dalla qualità del flusso richiesta.

Portata d'aria su larga scala / competenza principale

Un'elevata portata d'aria è la base. La qualità della misurazione definisce l'impianto di ricerca.

Le gallerie del vento per i test aerodinamici e quelle per il volo umano hanno requisiti ingegneristici differenti. L'esperienza di TunnelTech nei flussi d'aria di grande volume fornisce la base ingegneristica; la galleria di ricerca viene poi sviluppata attorno ai requisiti di calibrazione e di flusso per misurazioni di precisione.

Bassa intensità di turbolenzaElevata uniformità di velocitàBassa angolarità del flussoGradienti di pressione statica controllatiGestione dello strato limiteBassa interferenza delle paretiMisurazione accurata di forze e momentiCondizioni di calibrazione ripetibili

Dalle gallerie compatte per R&S ai grandi impianti per velivoli completi, ogni sistema è progettato attorno all'inviluppo di test richiesto dal cliente.

Esempi di configurazioni di gallerie del vento sviluppate per diversi obiettivi di ricerca.

Disegno tecnico completo di un concept di galleria del vento compatta a circuito chiuso
Configurazione di ricerca compattaPer componenti, gruppi di propulsione e piccoli UAV completi, dove l'accesso preciso e la ripetibilità contano più della costruzione di un circuito di grandi dimensioni.
Disegno tecnico completo di un concept di galleria del vento per UAV di grandi dimensioni a circuito chiuso
Configurazione più grande per velivoli completiPer lo sviluppo di velivoli completi, studi sull'interazione dei rotori e modelli in scala che richiedono maggiore spazio, minore ostruzione e strumentazione ampliata.
Disegno tecnico di una galleria del vento orizzontale con sistemi climatici e di esposizione all'acqua
Configurazione con capacità climaticheUn circuito orizzontale con sistemi di raffreddamento e di erogazione dei fluidi integrati per condizioni di test ambientali specifiche del programma.
Configurazione di galleria del vento a ritorno verticale con ingombro orizzontale compatto
Configurazione a ritorno verticaleUn circuito di ritorno disposto verticalmente riduce l'ingombro orizzontale dove la superficie è limitata, scambiando l'impronta a terra con l'altezza disponibile dell'edificio.

Solo design concettuali. Le dimensioni mostrate nei disegni illustrano layout preliminari e non definiscono modelli a catalogo. La geometria finale, le prestazioni del flusso e l'architettura del sistema vengono stabilite durante l'ingegnerizzazione del progetto.

Costruito attorno alla matrice di test

L'impianto parte da ciò che devi misurare

Il circuito può essere aperto o chiuso, compatto o su scala edilizia. Ciò che rimane costante è la sequenza ingegneristica: definire l'oggetto del test, stabilire l'inviluppo di flusso, controllare le interferenze e integrare la catena di misurazione.

Oggetto del test
UAV completi, rotori, eliche, sistemi di propulsione, carichi utili, sensori e cellule in scala.
Inviluppo di flusso
Range di velocità costante, vento trasversale, raffiche, wind shear, turbolenza e profili transitori specifici della missione.
Progettazione della sezione di prova
Geometria, accesso, supporto del modello, accesso ottico e ostruzione gestiti attorno al velivolo.
Integrazione dell'impianto
Potenza di azionamento, acustica, raffreddamento, controlli, sistemi di sicurezza e interfacce con l'edificio del cliente.
Ingegneri e partner di progetto con un grande ventilatore assiale EVG

TunnelTech + EVG Lufttechnik

Ingegneria delle gallerie del vento supportata dalla produzione di ventilatori industriali

TunnelTech è azionista di EVG Lufttechnik GmbH, nostro partner strategico di lunga data. EVG opera nell'ingegneria dei ventilatori industriali dal 1977 e produce ventilatori assiali dal 1987.

Questa base condivisa di ingegneria e produzione offre a ogni progetto un accesso diretto alla selezione dei ventilatori, ai condotti, al condizionamento del flusso, all'acustica, ai controlli e al funzionamento industriale ad alta intensità.

Dal 1977Ingegneria dei ventilatori industriali
Dal 1987Produzione di ventilatori assiali
StoccardaIngegneria e produzione

Opzioni ambientali

Un flusso d'aria pulito è solo il punto di partenza

Ove il programma lo richieda, i sistemi ambientali possono essere integrati nel circuito fin dall'inizio. La combinazione finale dipende dalla matrice di test, dal range di temperatura, dalla gestione dei fluidi e dai requisiti di misurazione.

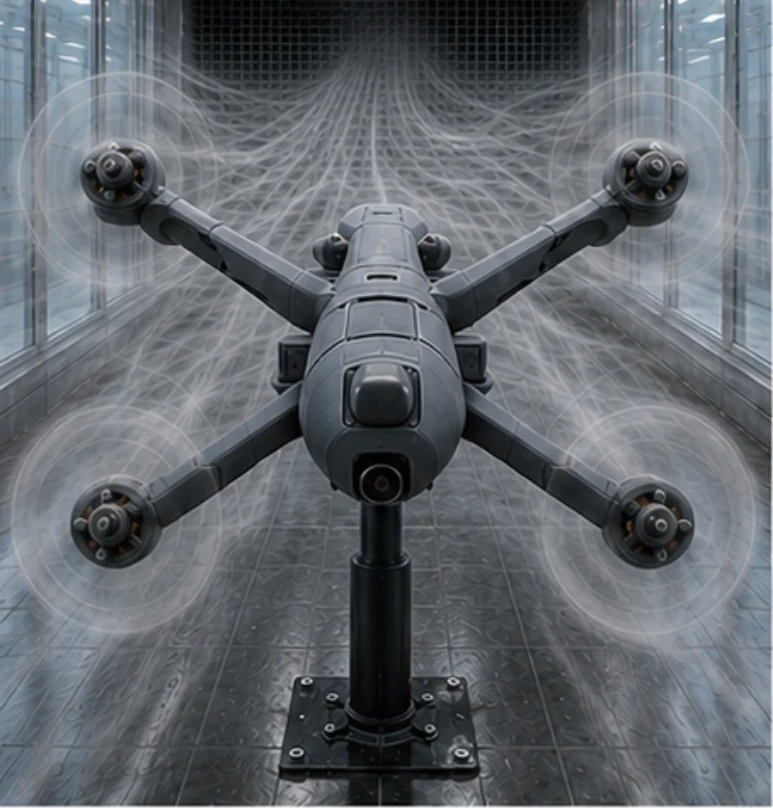

Profili del ventoFlusso costante, raffiche, vento trasversale, wind shear e turbolenza.

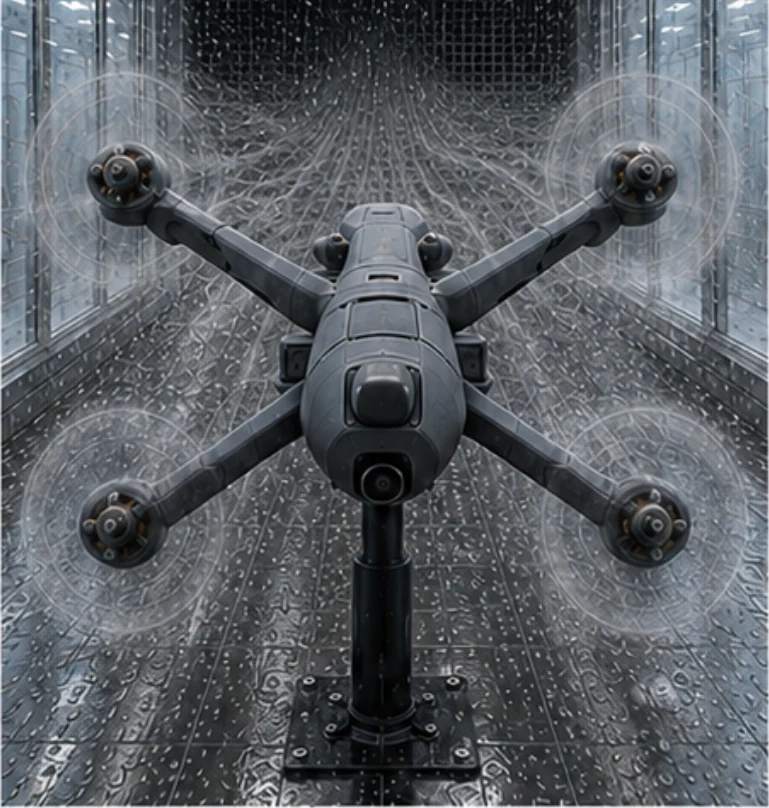

Esposizione all'acquaPioggia, spruzzi ed erogazione d'acqua specifica per il programma.

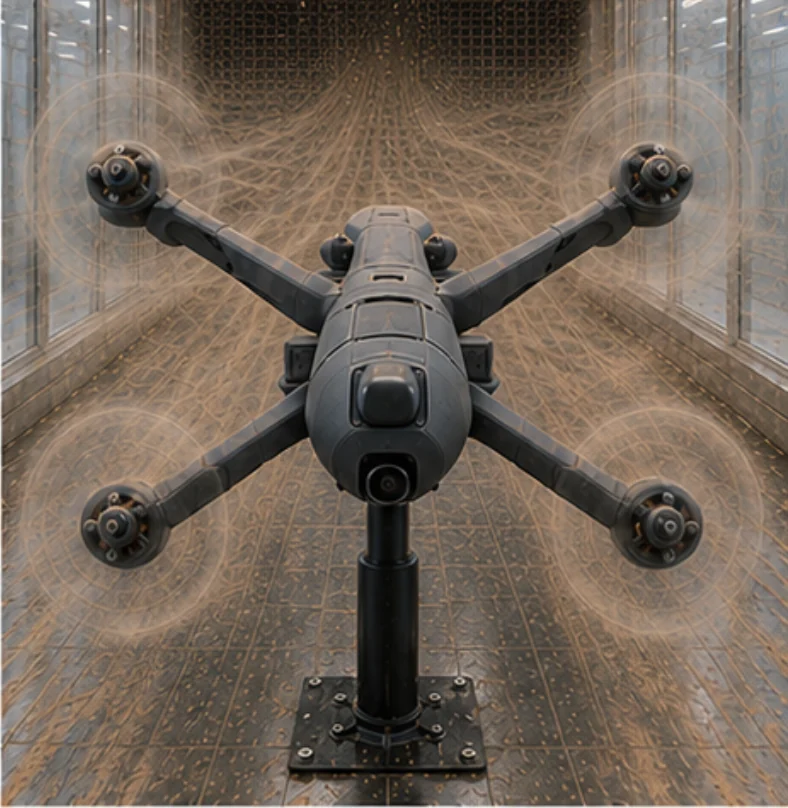

Sabbia e polvereFlusso carico di particelle con recupero e filtrazione progettati per il mezzo.

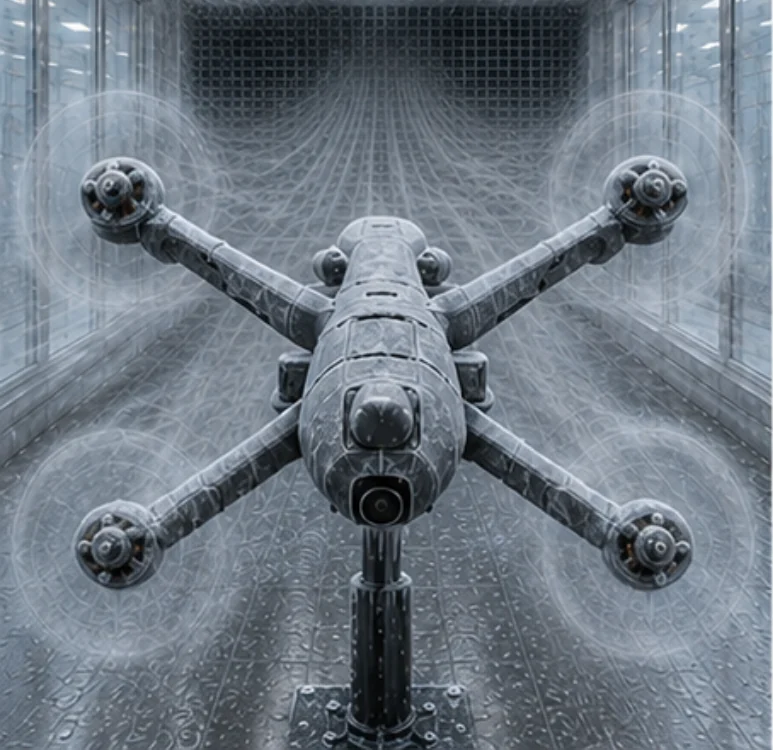

Freddo e formazione di ghiaccioControllo della temperatura e condizioni di spruzzo calibrate ove richiesto.

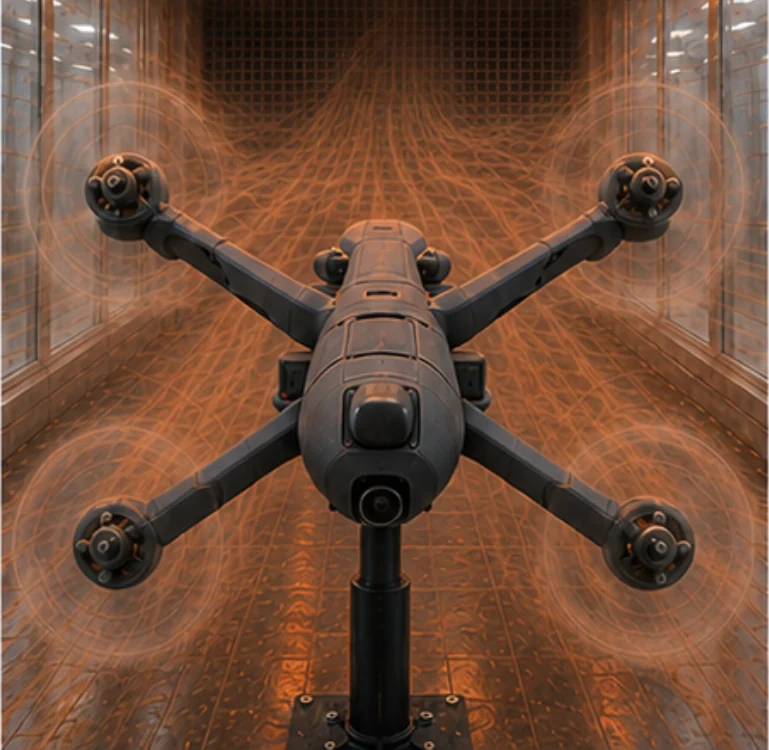

Condizionamento termicoRange operativi caldi e freddi per propulsione, batterie ed elettronica.

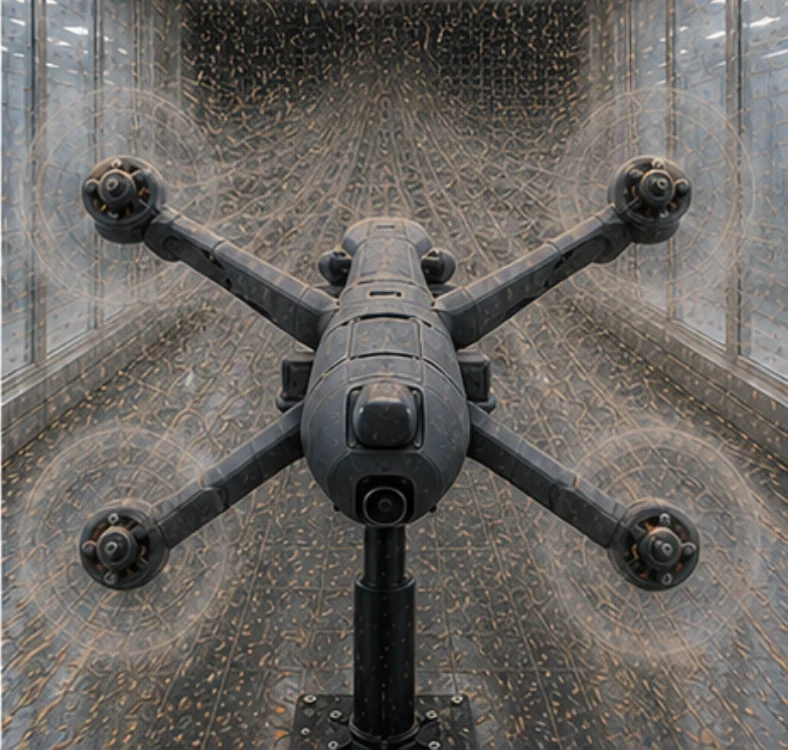

Carichi combinatiCombinazioni specifiche del progetto sviluppate come funzione integrata dell'impianto.

Integrazione delle misurazioni

La strumentazione segue l'esigenza, non un pacchetto standard

A seconda del programma, l'impianto può ospitare bilance di forza multi-asse, misurazione della pressione, visualizzazione del flusso, imaging ad alta velocità, PIV, supporti per modelli rotanti e acquisizione dati specifica del cliente.

Attrezzature, fornitori, obiettivi di accuratezza e interfacce vengono definiti durante l'ingegnerizzazione del progetto e integrati nella sezione di prova come un'unica catena di misurazione.

La strumentazione qui descritta rappresenta le opzioni di integrazione disponibili. L'attrezzatura finale viene selezionata per ogni progetto.

Visualizzazione del flusso attorno a un profilo alare visto di lato
Visualizzazione del flusso attorno alla stessa ala vista da un'angolazione obliqua
Visualizzazione del flusso / vista del profilo

Produzione reale. Siti di progetto reali.

Nuove applicazioni UAV. Ingegneria e produzione comprovate.

Lavori di produzione reali a Stoccarda e lavori di installazione da progetti di gallerie del vento consegnati in tutto il mondo da TunnelTech.

Responsabilità unica di progetto

Dal requisito di test a un impianto operativo

  1. 1

    Analisi delle esigenze

    Oggetti di test, misurazioni, range di flusso e vincoli del sito.

  2. 2

    Concept aerodinamico

    Architettura del circuito, sezione di prova e requisiti del sistema di ventilazione.

  3. 3

    Ingegneria meccanica

    Struttura, acustica, sistemi climatici, controlli e sicurezza.

  4. 4

    Produzione e integrazione

    Fabbricazione, assemblaggio in fabbrica e integrazione delle interfacce.

  5. 5

    Installazione e messa in servizio

    Assemblaggio in loco, avviamento, misurazione e collaudo.

  6. 6

    Formazione e supporto per il ciclo di vita

    Formazione degli operatori, assistenza, pezzi di ricambio e futuri upgrade.

Responsabilità unica, interfacce chiare e supporto a lungo termine.

Inizia con l'oggetto del test

Dicci cosa deve entrare, fluire ed essere misurato.

Il nostro team di ingegneri tradurrà la tua matrice di test, l'inviluppo del velivolo e i vincoli del sito in un concept iniziale per la galleria del vento.

Discuti del tuo impianto di test UAV
