탁월한 엔지니어링
성능, 에너지 효율, 운영 신뢰성 분야의 글로벌 벤치마크, TunnelTech의 독일 엔지니어링 혁신을 소개합니다.

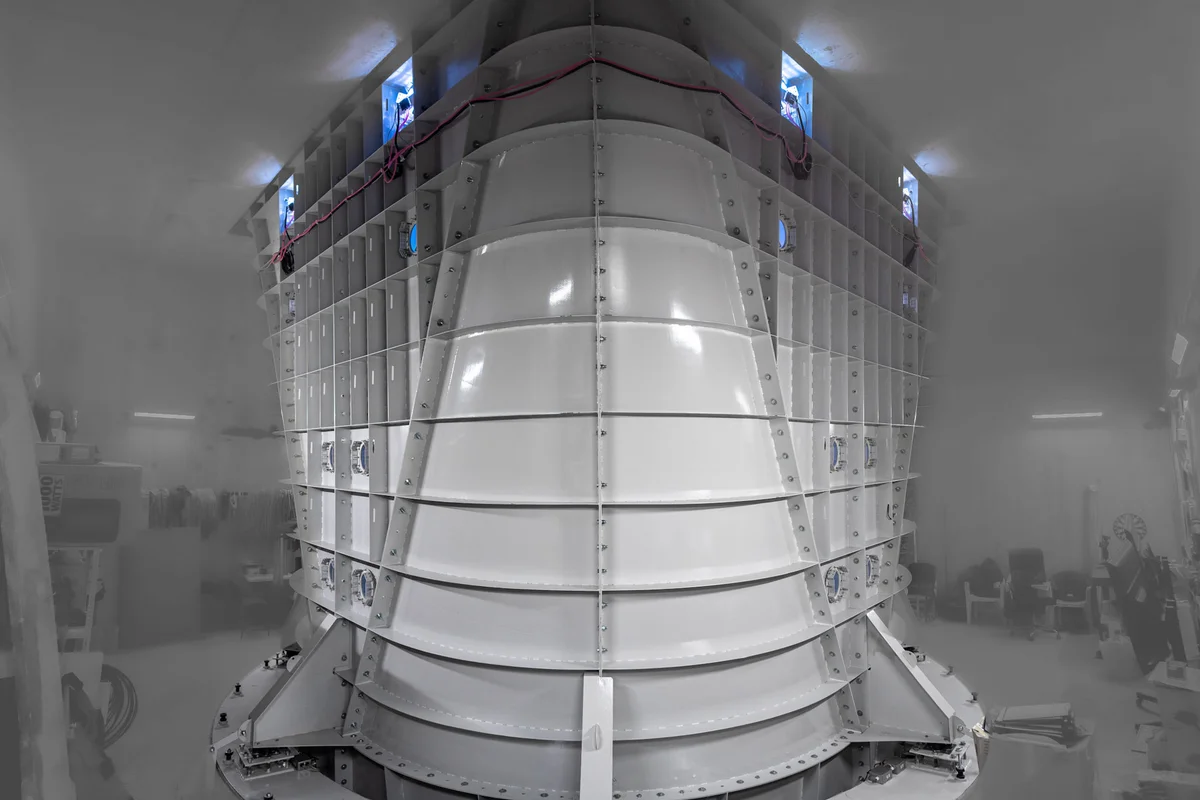

플라이트 챔버
비행의 꿈이 실현되는 공간 – 최고의 안전과 편안함을 위해 혁신적으로 설계되었습니다.
- •공기 저항을 최소화한 강철 케이블 안전망이 챔버 가장자리에서의 충격을 효과적으로 흡수합니다
- •충격 흡수 패드가 적용된 입구는 부상을 방지하며 챔버 내 기류 균일성을 유지합니다
- •TunnelTech만의 원추형 프레임리스 유리 섹션은 안전한 감속을 보장하며 가시 비행 공간을 2배로 확장했습니다
- •완벽한 원형의 다층 소음 흡수 유리가 난류 없는 균일한 기류를 제공합니다
- •최대 24m 높이의 챔버 및 최대 8m 높이의 유리 섹션 적용
- •비행 안전을 극대화하는 2.12배의 풍속 감속비
축류 팬
TunnelTech 윈드 터널의 강력한 심장부인 축류 팬은 정밀한 설계와 제조 공정을 거쳐 완성됩니다. 지난 16년간 수백만 시간의 가동 시간 동안 단 한 번의 부품 및 베어링 교체도 발생하지 않은 완벽한 내구성을 자랑합니다.
- •EVG Lufttechnik과의 전략적 제휴 – 40년 이상의 공기역학 전문 기술 보유
- •에너지 효율과 진동 제어 성능을 극대화한 탄소 섬유(Carbon Fiber) 임펠러
- • 소음과 진동을 최소화하는 대구경 저속 회전(Low RPM) 설계
- •30년 이상의 기대 수명을 보장하는 ABB 및 Siemens 모터 채택
- •진동, 온도, 오일 레벨을 실시간으로 감시하는 정밀 진단 센서
- •자동 윤활 시스템 및 개별 인버터(VFD) 제어
FRP 복합 소재 에어덕트
최고급 요트가 완벽한 유선형으로 건조되듯, 윈드 터널의 효율성 또한 정교한 공기역학적 라인에 달려 있습니다. TunnelTech의 FRP 에어덕트는 모터에서 플라이트 챔버를 거쳐 다시 순환하는 기류를 저항 없이 부드럽게 유도합니다.
- •터널 섹션 간의 매끄러운 연결을 보장하는 초정밀 가공
- •소음 및 진동의 주원인인 벽면 난류(Near-wall turbulence) 제거
- •소음을 전달하지 않고 자체 흡수하는 샌드위치 구조 설계
- •기존 에어덕트에서 발생하는 제어 불가능한 공명(Resonance) 현상 원천 차단
- •업계 최저 수준의 Darcy-Weißbach 마찰 계수 (0.185) 달성
- •쇼핑센터 등 소음 규제가 엄격한 장소에도 설치 가능

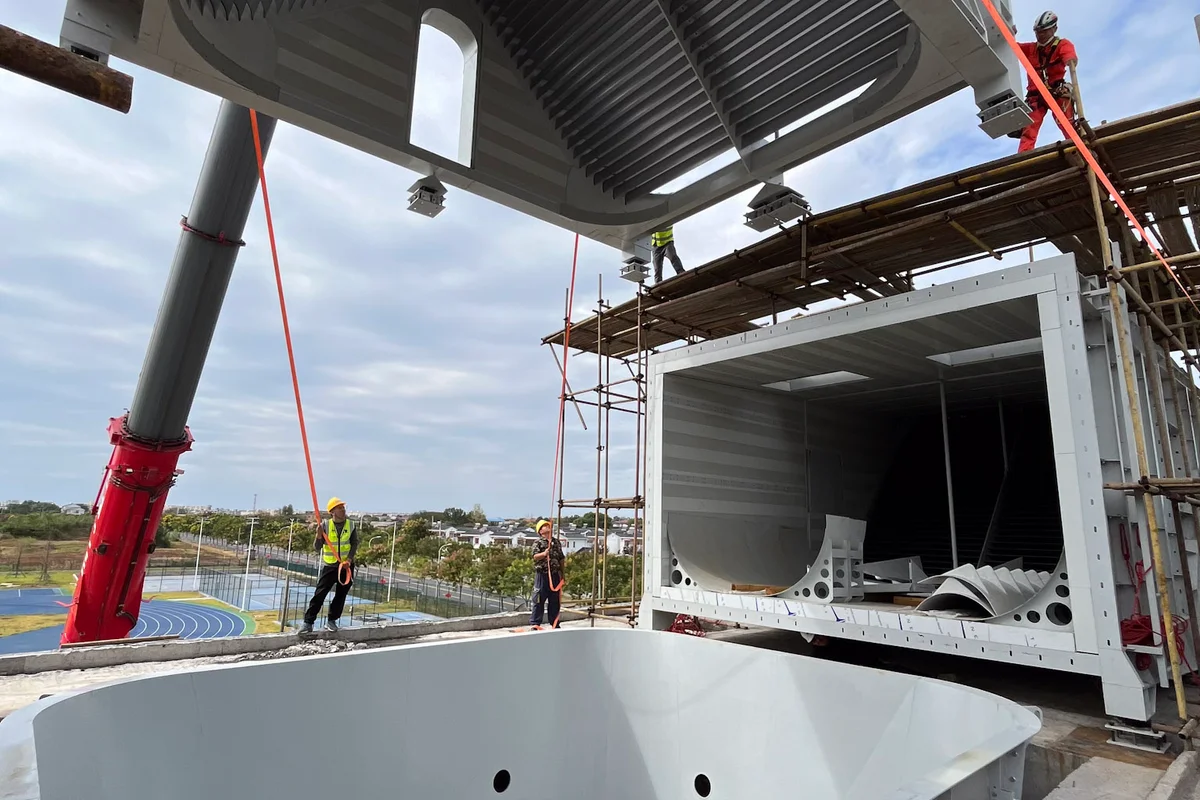

터닝 베인 (Turning Vanes)
터닝 베인은 윈드 터널 효율을 결정짓는 핵심 요소입니다. NASA의 연구에 따르면, 설계가 미흡하거나 베인 간격 및 장착 상태가 부적절할 경우 터널 전체 에너지 손실의 최대 30%가 발생할 수 있습니다.
- •최적의 기류 유도를 위해 정밀하게 계산된 프로파일 설계
- •최적의 베인 간격 배치로 난류 발생 억제
- •효율 극대화를 위한 정밀한 장착 설계
- •능동 냉각(Active Cooling) 통합이 가능한 중공(Hollow) 구조
- •기류 품질을 결정짓는 핵심 요소 (난류 최소화)
- •설계 최적화를 통해 에너지 비용 최대 30% 절감
자연 냉각 (환기 시스템)
자연 냉각(환기) 방식은 에너지 비용을 30~35%까지 절감할 수 있는 효율적인 솔루션입니다. 외부 공기를 순환시키는 방식을 통해 고가의 칠러(냉동기) 설치와 유지보수 부담을 완전히 제거합니다.
- •순환 공기의 최대 20%를 외부 신선 공기로 교체
- •외기 온도 30°C 이하에서 탁월한 냉각 성능 발휘
- •전체 에너지 소비량 최대 30~35% 절감
- •고가의 칠러(냉동기) 장비 불필요
- •별도의 칠러 유지보수 비용 발생 없음
- •직접 환기 방식을 통해 전력 소비 최대 60% 절감
능동 냉각 시스템 (Active Cooling)
고온 기후나 소음에 민감한 주거 지역 인근에서도 완벽한 성능을 발휘합니다. 열교환기 기능을 갖춘 중공(Hollow) 터닝 베인 내부로 냉각수를 순환시키는 혁신적인 냉각 방식입니다.
- •중공 터닝 베인 내부로 냉각수(Coolant) 순환
- •베인 자체가 열교환기 역할을 수행하여 균일한 기류 냉각
- •기존 냉각 방식에서 발생하는 난류 문제 원천 차단
- •극한의 기후 조건에서도 안정적인 작동 보장
- •51 dBA 수준의 초저소음 실현
- •주거 지역 인접 설치 가능 (이격 거리 30m)
베이스 점핑 챔버
윈드터널 최상단에 위치한 베이스(BASE) 챔버는 전문 낙하산 훈련을 위한 필수 장비입니다. 플라이트 챔버로 연결되는 보조 진입구를 제공하여, 안전한 환경에서 항공기 이탈을 제어하는 연습을 할 수 있습니다.
- •현실적인 이탈 훈련을 위해 플라이트 챔버 상단에 보조 진입구 마련
- •더 안전한 훈련 조건을 위해 도어 위치에서 풍속 2x 감속
- •안정 낙하산(stabilizing parachute)을 착용한 훈련이 가능한 유일한 챔버
- •훈련 세션 중 안전성을 획기적으로 강화
- •요청 시 항공기 기내와 유사한 디자인으로 설계 가능
- •완전 자동화 및 안전 시스템 구비

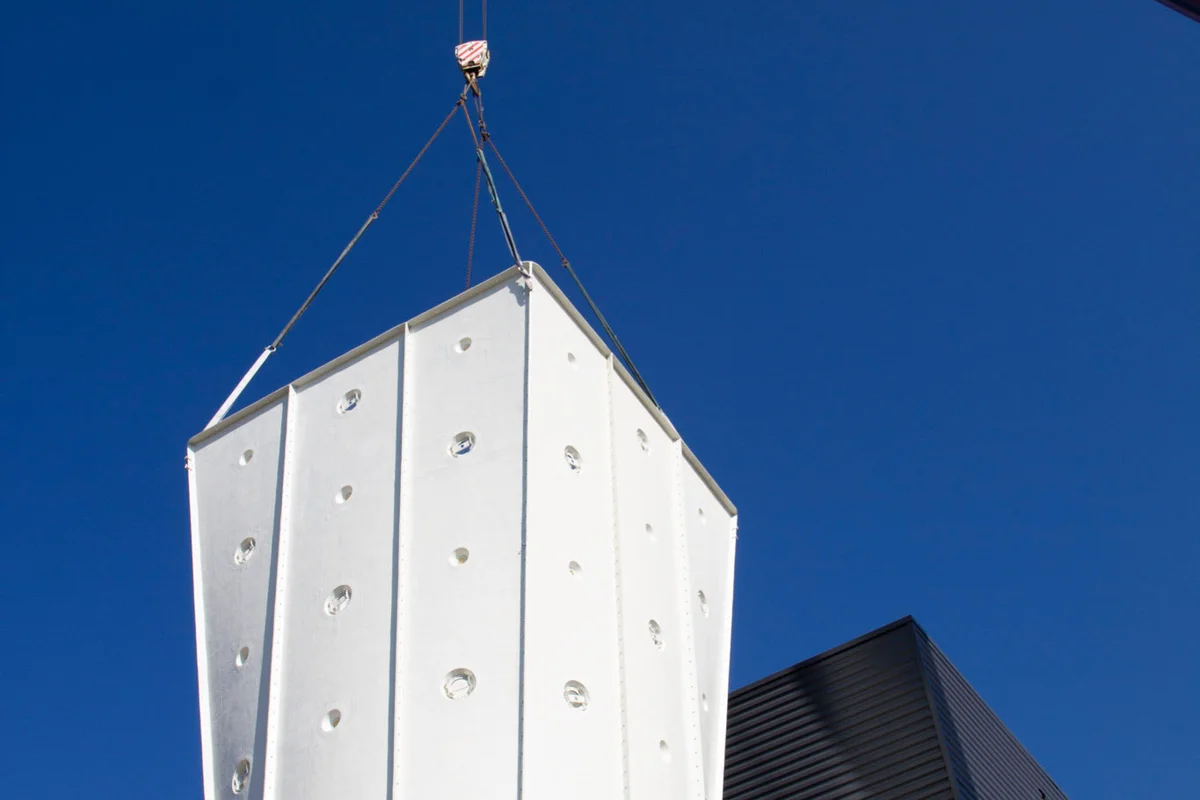

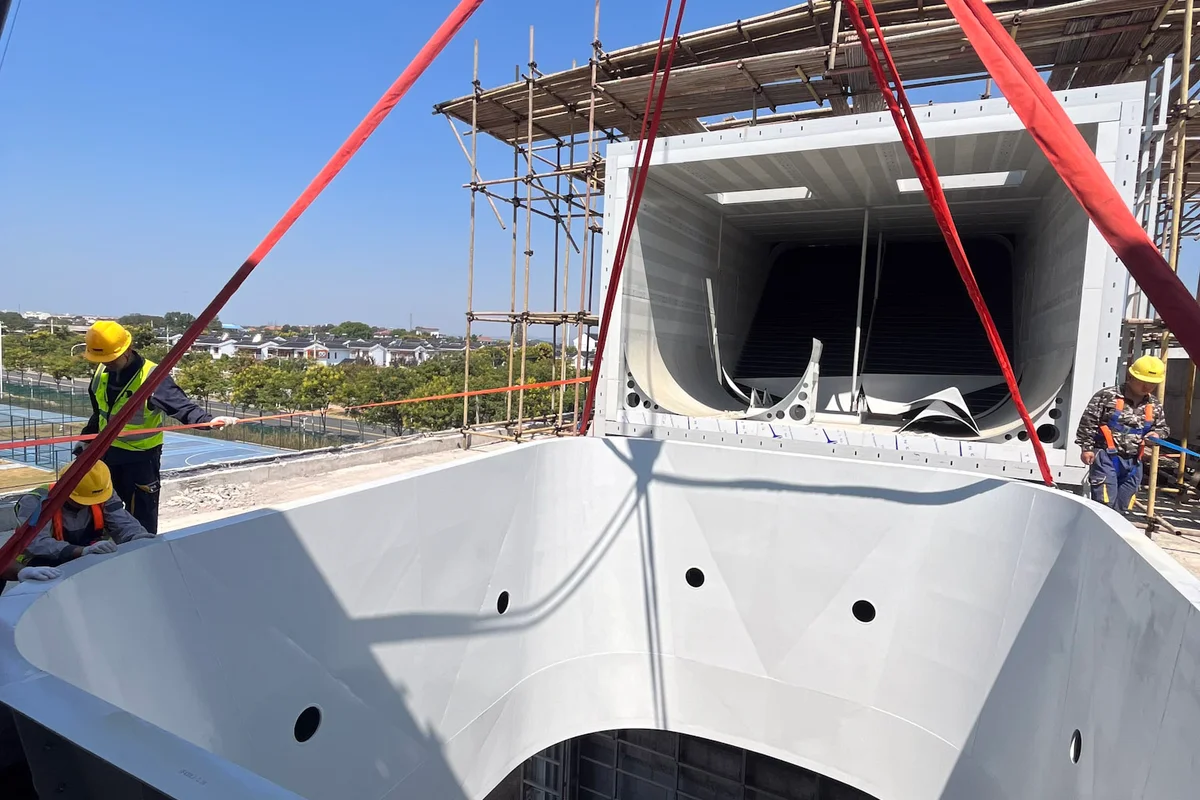

Windalps에서 조명 포트가 있는 FRP 플라이트 챔버 디퓨저 섹션을 들어 올리는 크레인.
이동식 크레인이 프랑스 Windalps 시설에서 흰색의 다면체 FRP(유리섬유) 디퓨저 세그먼트를 제위치로 들어 올리고 있습니다. 이 구성 요소는 유리 비행 구역 바로 위에 위치한 플라이트 챔버의 상부 섹션을 구성합니다. 이 구조에는 조명 요소를 설치하기 위해 설계된 별도의 원형 포트가 포함되어 있습니다. 순환 루프의 일부인 이 디퓨저는 공기 흐름 단면적을 확장하여 플라이트 챔버를 빠져나가는 공기 속도를 줄입니다.
