PRO serija

Flagmanas

TT45 PRO

Revoliucinis efektyvumas

Vokiškos aerodinaminės inžinerijos viršūnė. Pasižymintis revoliucine pasyvia vėdinimo technologija, TT45 leidžia sutaupyti iki 60 % energijos ir užtikrina tyliausią pasaulyje veikimą vos 51 dB(A).

Kameros skersmuo

4,5 m (14'9")

Maksimalus greitis

320 km/h

Galia

1 260 kW

Triukšmo lygis

51 dB(A)

Pagrindinės savybės

Tyliausias pasaulyje – 51 dB(A)

Leidžia sutaupyti iki 60 % energijos, palyginti su konkurentų sistemomis

Revoliucinis pasyvus vėdinimo aušinimas

Didelio greičio oro srautas, siekiantis 320 km/h elitiniam našumui

16 m maksimalus stiklo aukštis

Pramonėje pirmaujantis aerodinaminis efektyvumas (0,183 pasipriešinimo koeficientas)

Techninės specifikacijos

Bendra

Kameros skersmuo4,5 m (14'9")

Stiklo aukštis (numatytasis)8 m (26'2")

Stiklo aukštis (maksimalus)16 m (52'5")

Kameros plotas15,9 m²

Difuzijos laipsnis2,12

Idealus pritaikymas

Pasaulio čempionatai

Suprojektuokite FAI reikalavimus atitinkančius objektus, galinčius rengti profesionalias skraidymo vėjo tunelyje varžybas ir lygas.

Profesionalus mokymas

Užtikrinkite tikslų oro srautą ir sąlygas be turbulencijos elitinių parašiutininkų tobulėjimui ir techniniam rengimui.

Kariniai mokymai

Palengvinkite saugią, ekonomišką ir realistišką laisvojo kritimo simuliaciją desantininkams ir gynybos personalui.

Aukštos klasės pramogos

Aukštos klasės pramogų kryptys

TT45 PRO tikruose projektuose

Šio modelio vėjo tuneliai pristatyti ir veikia visame pasaulyje.

Iš mūsų tinklaraščio

2026 m. rugsėjo 21 d.

Karinis laisvojo kritimo mokymas be orlaivio: ką vėjo tunelis gali ir ko negali pakeisti

2026 m. liepos 3 d.

Pagal užsakymą gaminami vertikalūs vėjo tuneliai kariniam laisvajam kritimui (HALO / HAHO)

Palyginti modelius

Susipažinkite su kitais mūsų asortimento vėjo tunelių modeliais.

SMART

TT43 SMART

Kameros skersmuo: 4,3 m

Peržiūrėti modelį

PRO

TT52 PRO

Kameros skersmuo: 5,2 m

Peržiūrėti modelį

PRO

TT65 PRO

Kameros skersmuo: 6,5 m

Peržiūrėti modelį

Aptarnavimas ir palaikymas

Priežiūra, modernizavimas ir atnaujinimas kiekvienam TunnelTech modeliui.

Techninė priežiūra Modernizavimas Atnaujinimas

Pasiruošę pradėti projektą?

Bendradarbiaukite su mūsų Štutgarte įsikūrusia inžinierių komanda, kad sukonfigūruotumėte idealų didelio našumo vėjo tunelio sprendimą jūsų specifiniams tikslams.

Įrangos surinkimas(25)

Vėjo tunelio įrangos surinkimas ir montavimas(54)

Objekto statyba(18)

Žmogaus skrydis(86)

Profesionalūs parašiutininkai ir BASE atletai(59)

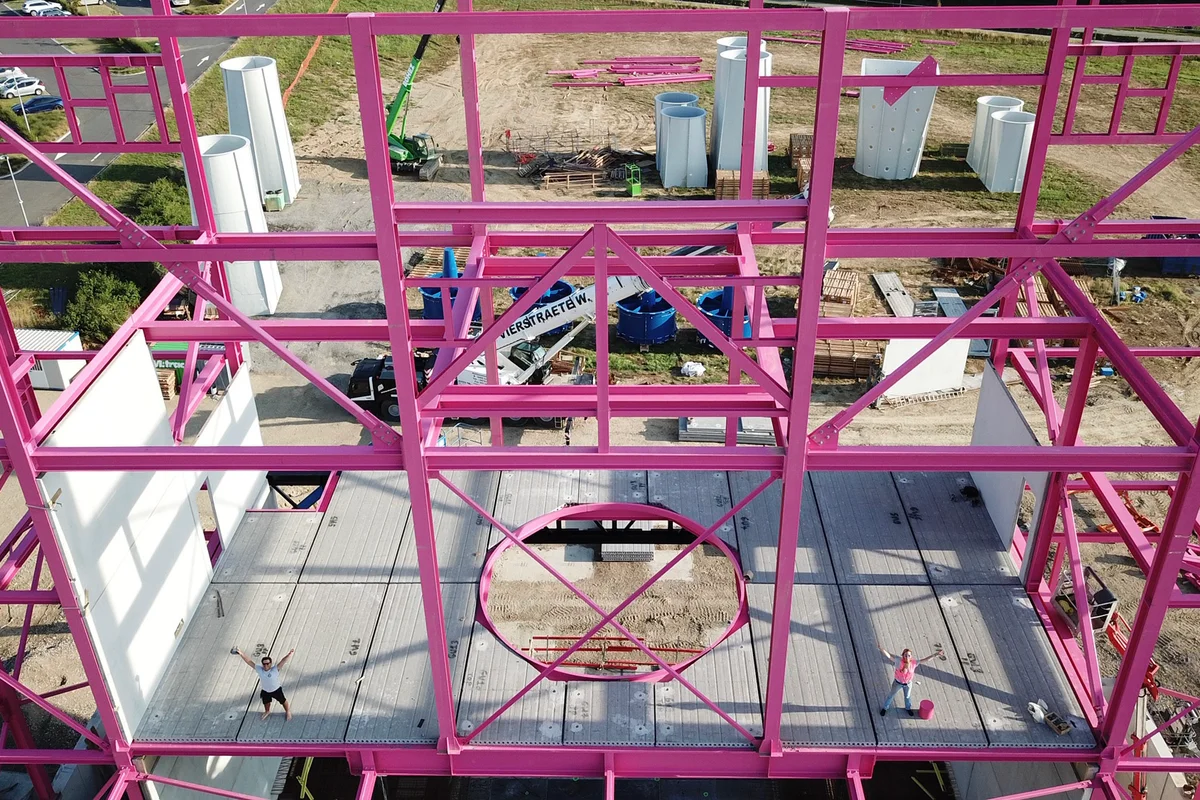

Paveikslėlyje pavaizduotas „Luxfly“ pastato konstrukcinių komponentų, įskaitant ikonines rožines laikančiąsias sijas, montavimo procesas. preview

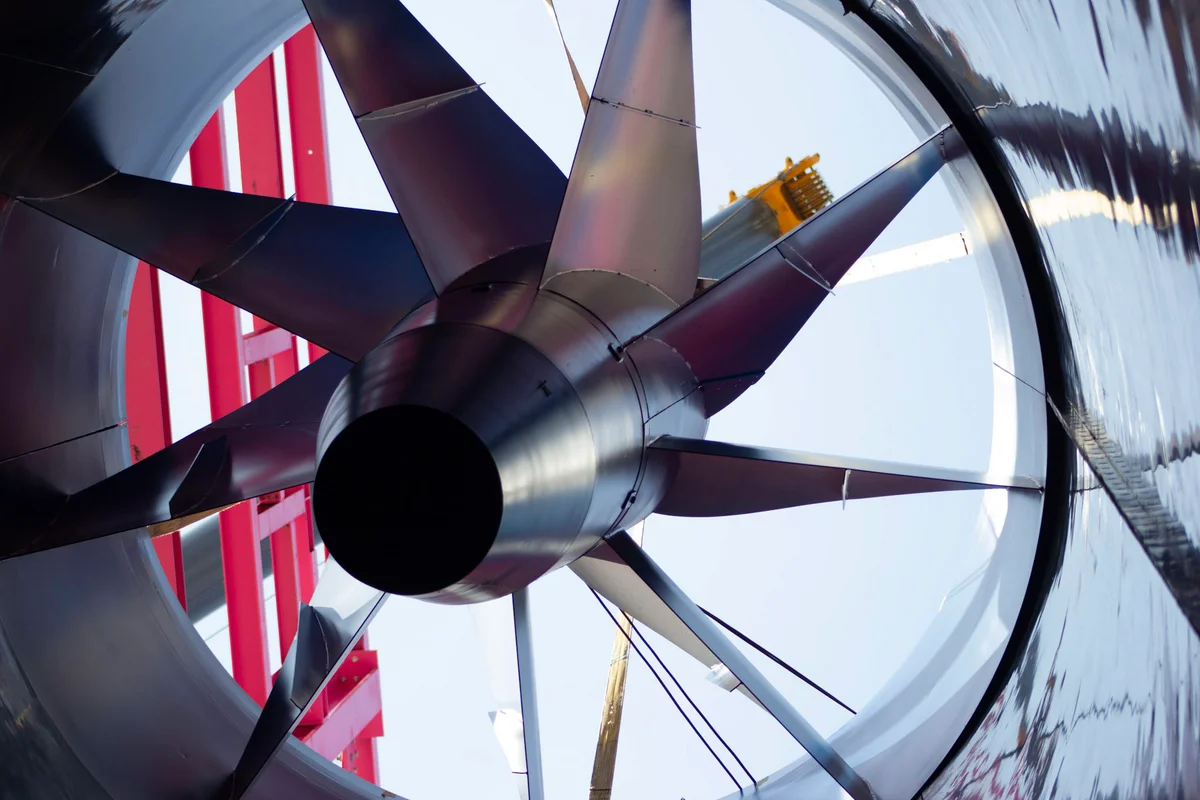

Nuotraukoje užfiksuotas pagrindinio ašinio ventiliatoriaus bloko montavimas Luxfly vėjo tuneliui Liuksemburge. Mazgas turi didelio skersmens rotorių su anglies pluošto mentėmis, sumontuotomis ant vertikalios ašies. Kranas pozicionuoja ventiliatoriaus komponentą ortakyje, apsuptame raudonos plieninės atraminės konstrukcijos. Šis komponentas sukuria oro srautą TunnelTech TT45 PRO sistemai.

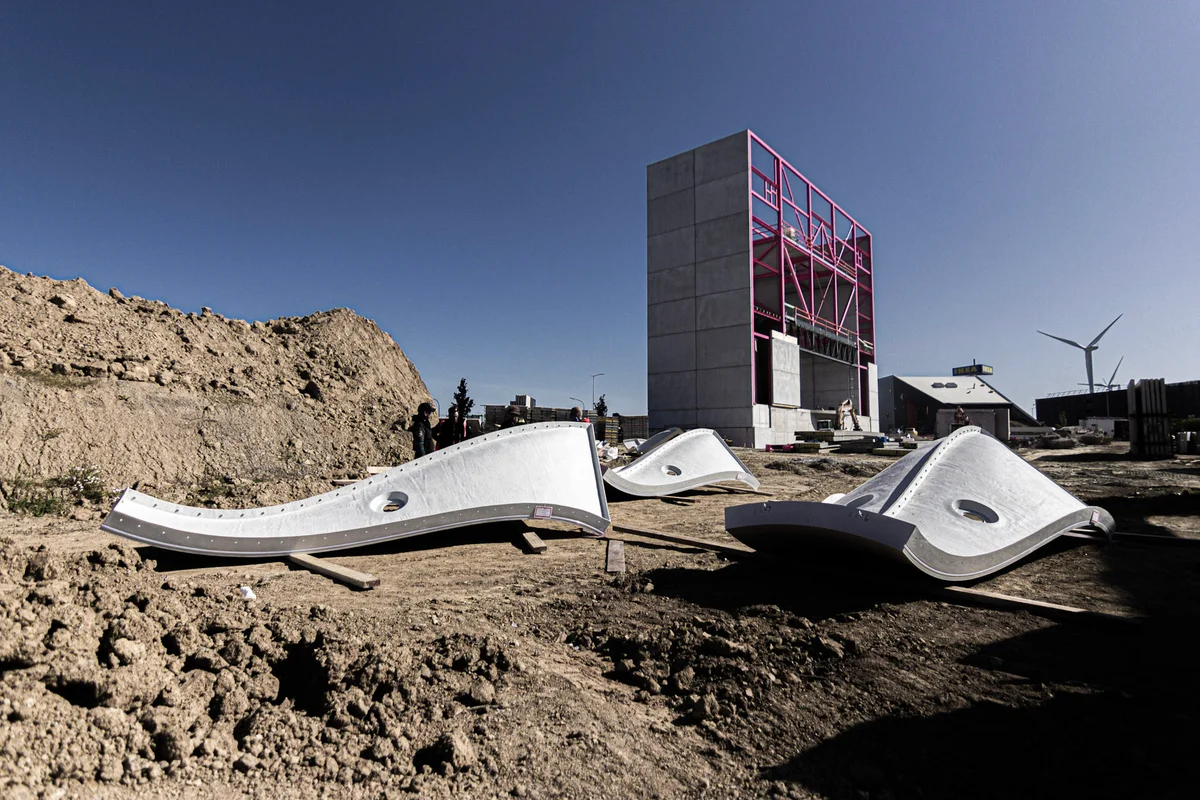

Nuotraukoje matomi TT45 Pro vėjo tunelio airjet (susiaurėjimo sekcijos) stiklo plastiko komponentai montavimo metu Luxfly objekte. Šie elementai yra aerodinaminės sistemos dalis, sukurta stabiliam ir mažos turbulencijos oro srautui užtikrinti. preview

Ašinio ventiliatoriaus mazgo montavimas TT45 PRO vėjo tuneliui Luxfly.

Nuotraukoje užfiksuotas pagrindinio ašinio ventiliatoriaus bloko montavimas Luxfly vėjo tuneliui Liuksemburge. Mazgas turi didelio skersmens rotorių su anglies pluošto mentėmis, sumontuotomis ant vertikalios ašies. Kranas pozicionuoja ventiliatoriaus komponentą ortakyje, apsuptame raudonos plieninės atraminės konstrukcijos. Šis komponentas sukuria oro srautą TunnelTech TT45 PRO sistemai.

2 / 25

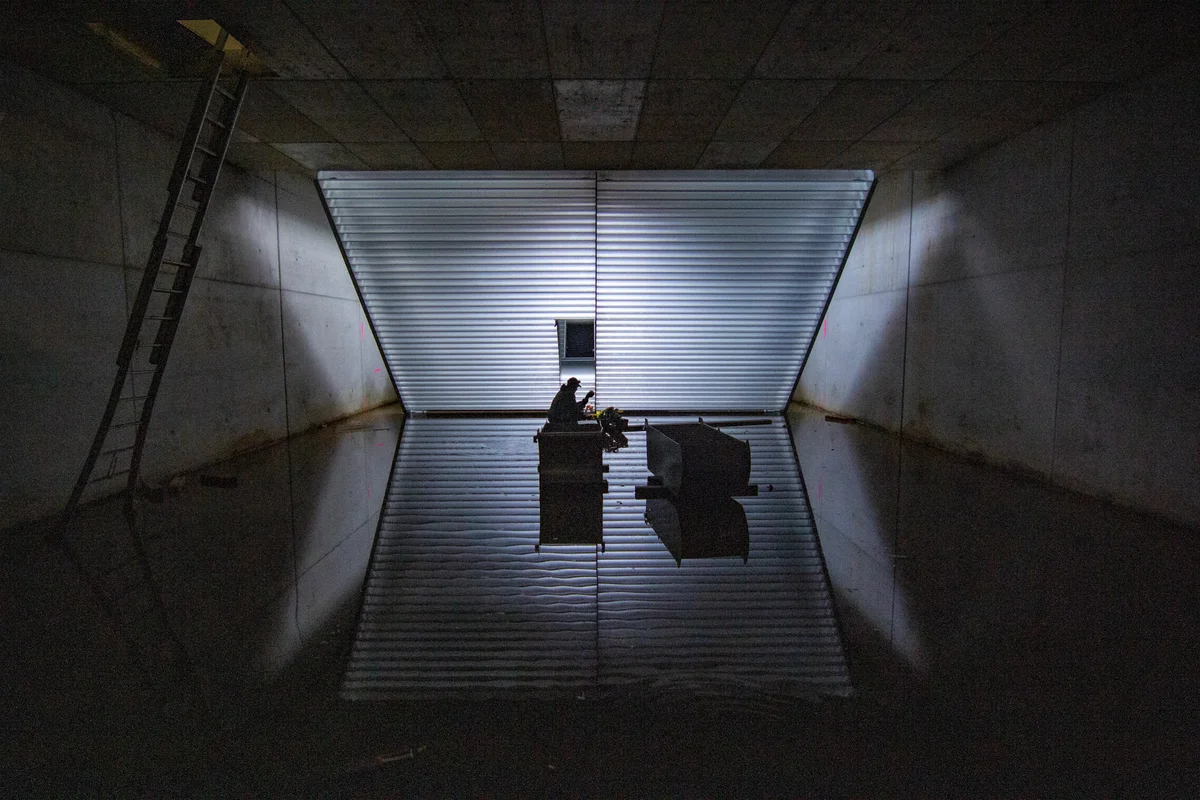

Nuotraukoje matomas galutinis srauto kreipiamųjų menčių montavimas Luxfly vėjo tunelio apatinėje ortakių sekcijoje. Kreipiamosios mentės naudojamos efektyviai nukreipti oro srautą recirkuliaciniame kontūre, sumažinant turbulenciją ir slėgio nuostolius.

Susiaurėjimo sekcijos montavimas ir surinkimas TT45 Pro vėjo tunelio skrydžio kameroje. Susiaurėjimo sekcija yra kritinis aerodinaminis komponentas, užtikrinantis sklandų oro srauto perėjimą į skrydžio kamerą.

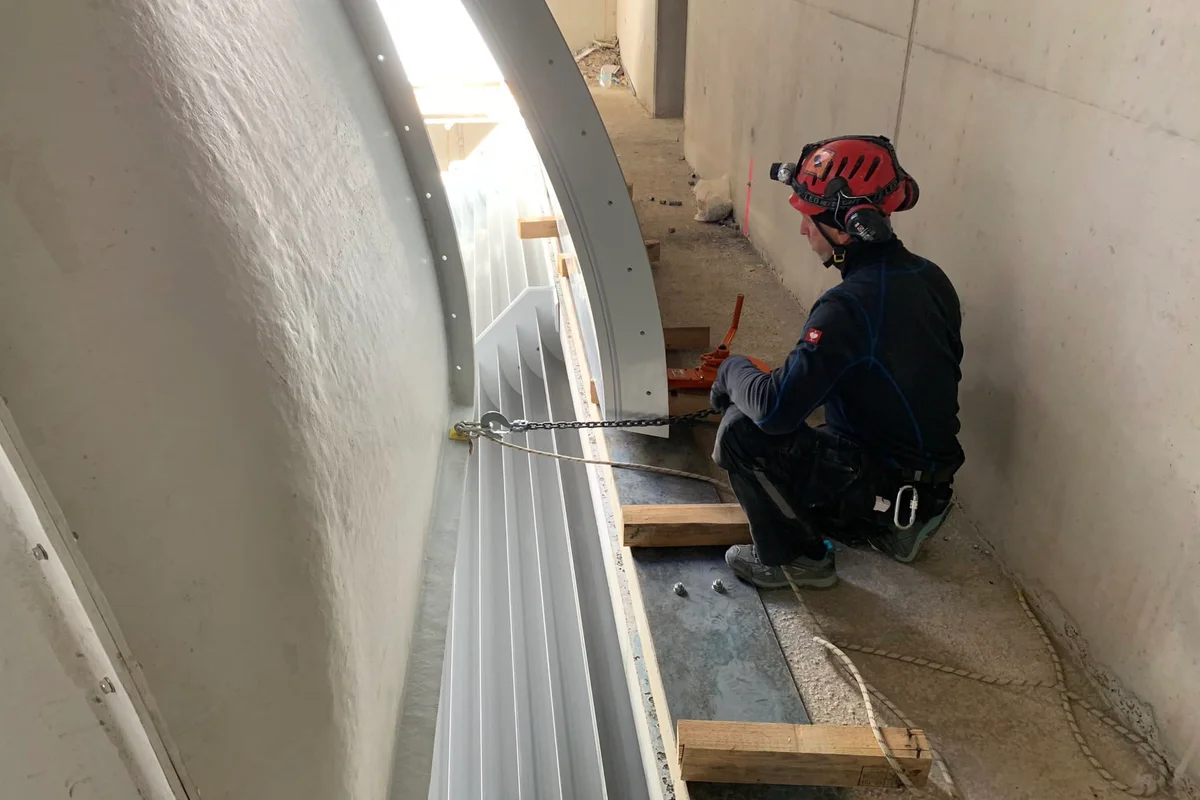

Technikas montuoja lenktą FRP kompozitinio ortakio sekciją su kreipiamosiomis mentėmis „Luxfly“ vėjo tunelio surinkimo metu. Šis komponentas sudaro TT45 PRO recirkuliacinio kontūro kampą, skirtą oro srautui nukreipti betoninėje konstrukcijoje. Montavimo procesas apima tikslų kompozitinių ortakių išlygiavimą naudojant kėlimo grandines, kad jie atitiktų pastato konstrukciją.

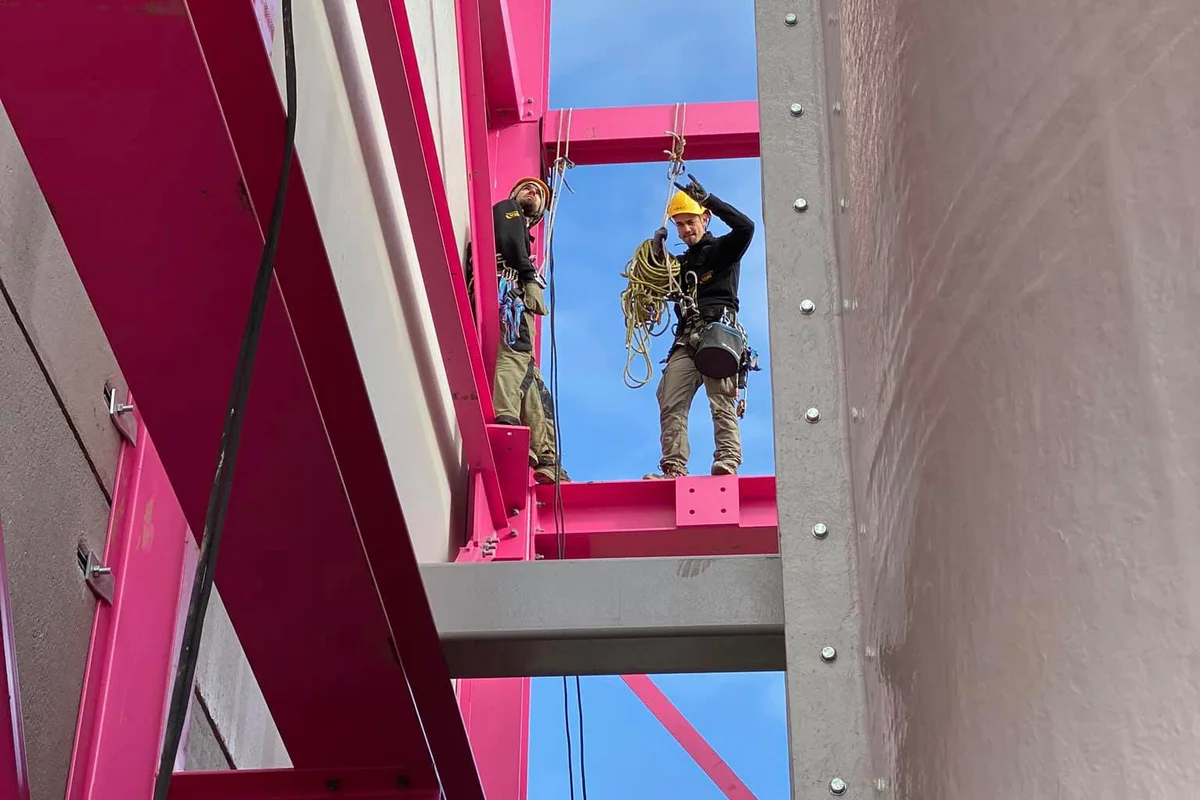

Du montavimo technikai su saugos diržais ir takelažo įranga stovi ant konstrukcinio plieno rėmo statant Luxfly indoor skydiving objektą Liuksemburge. Personalas atlieka takelažo darbus aukštyje, kad sulygiuotų TunnelTech TT45 PRO vėjo tunelio komponentus su išskirtine rožine laikančiąja pastato konstrukcija. Dešinėje matomas vertikalaus vėjo tunelio mazgo išorinis paviršius šalia plieninių sijų.

Dideli mėlyni ventiliatoriaus korpusai su statoriaus mentėmis laukia montavimo Luxfly vėjo tunelio aikštelėje Liuksemburge. Mobilus kranas dirba šalia išskirtinės rožinės plieninės laikančiosios konstrukcijos. Šie sunkūs mechaniniai komponentai sudaro statinę ašinio ventiliatoriaus mazgo dalį TT45 PRO sistemai. Statybos komanda paruošia įrangą ant žemės prieš keldama ją į objekto grįžtamojo ortakio kilpą.

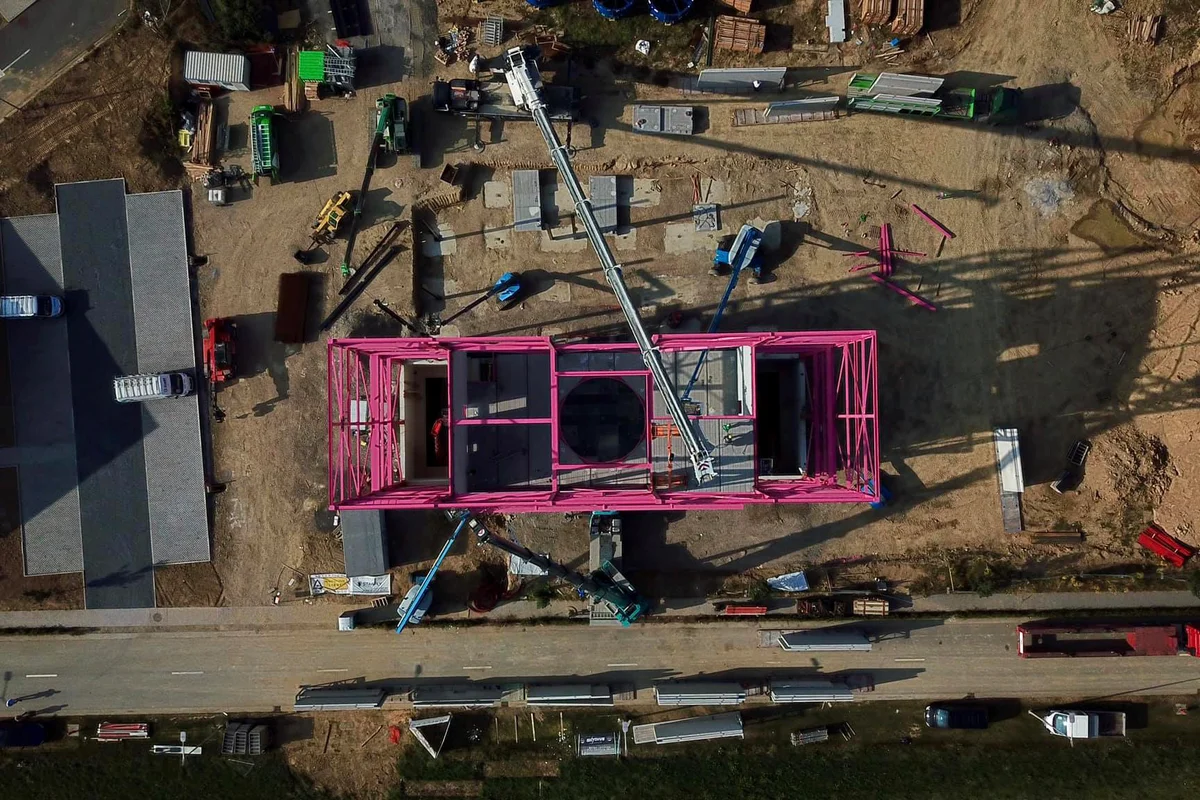

Nuotraukoje matomas drono vaizdas į metalinės konstrukcijos pastato montavimą LuxFly objektui, kas yra TT45 Pro vėjo tunelio įrengimo dalis.

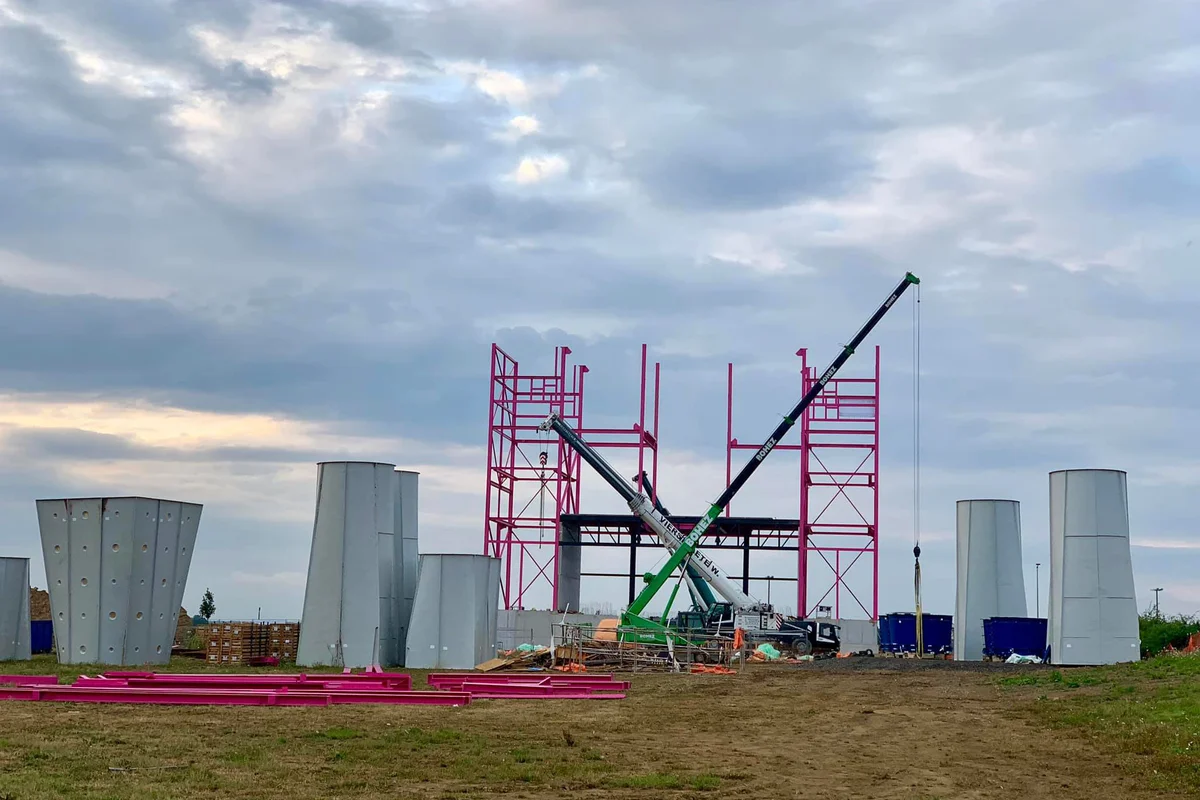

Nuotraukoje matomas „Luxfly“ pastato montavimo procesas, įskaitant stiklo plastiko difuzorių įrengimą. Šie difuzoriai yra aerodinaminės sistemos dalis, skirta optimizuoti oro srautą ir sumažinti turbulenciją vėjo tunelio konstrukcijoje.

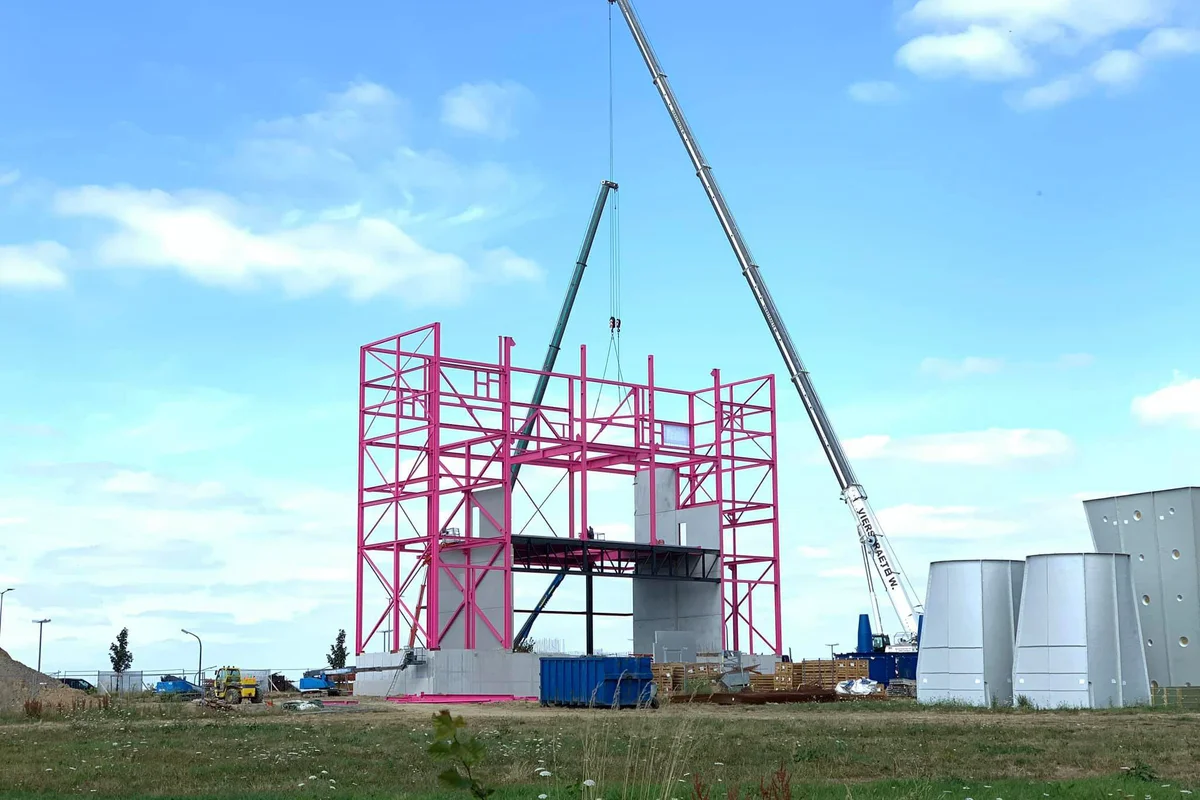

Nuotraukoje užfiksuotas TT45 Pro skraidymo vėjo tunelyje (indoor skydiving) vėjo tunelio surinkimo procesas Luxfly objekte. Matomi komponentai apima skrydžio kameros konstrukciją ir FRP kompozitinių ortakių sekcijas, suprojektuotas efektyviam oro srautui ir triukšmo mažinimui.

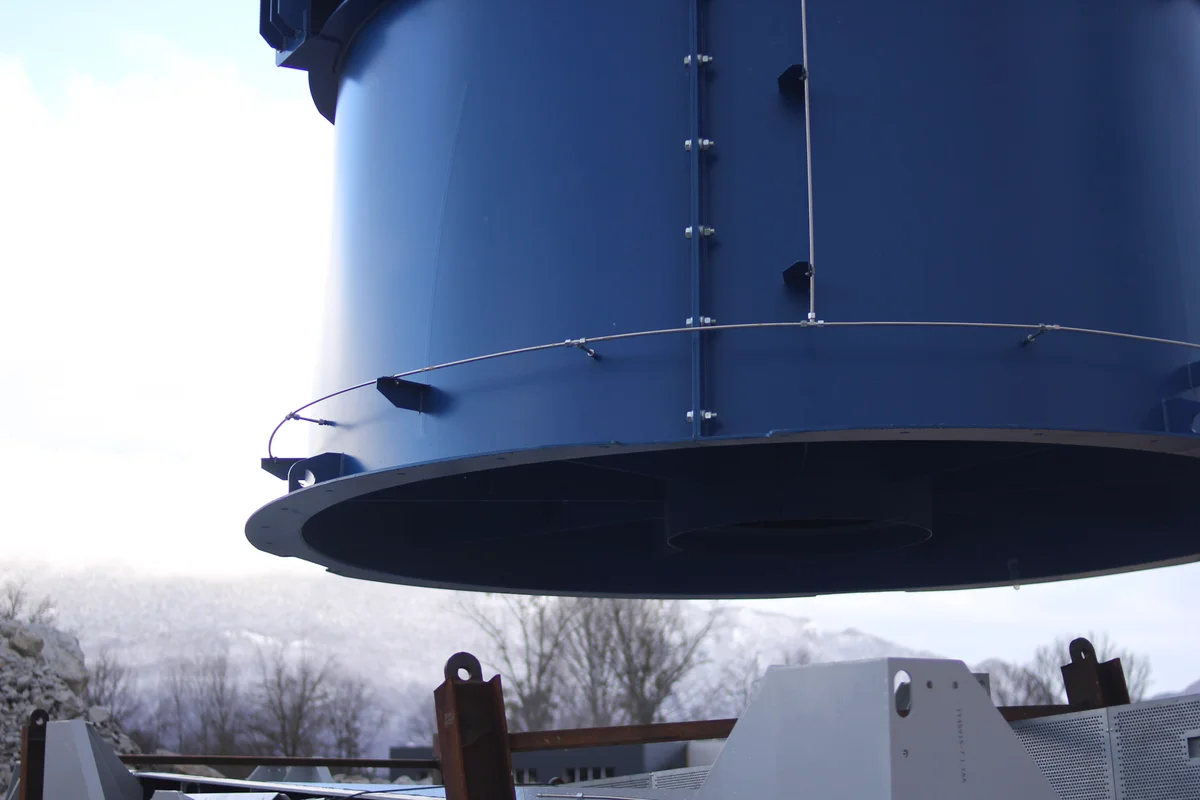

12 tonų ašinių ventiliatorių iškrovimo procesas WindAlps statybvietėje Prancūzijoje. Nuotraukoje užfiksuota sunki kėlimo operacija, reikalinga šiems masyviems oro srauto komponentams pastatyti montavimui į vėjo tunelį.

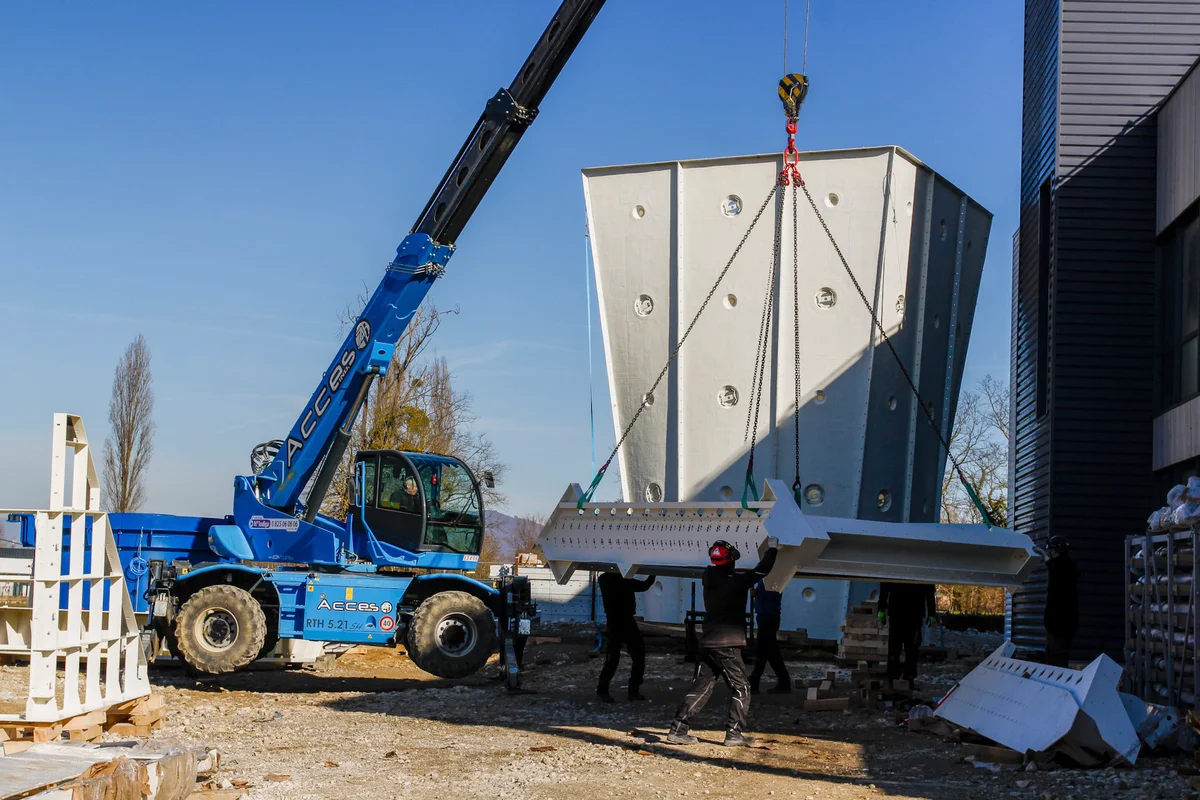

Nuotraukoje matomas kreipiamųjų menčių blokas, kurį iš pastato kelia kranas. Fone matomas skrydžio kameros difuzorius su angomis apšvietimui. Kreipiamosios mentės naudojamos oro srautui nukreipti recirkuliacijos kontūre, mažinant turbulenciją ir triukšmą.

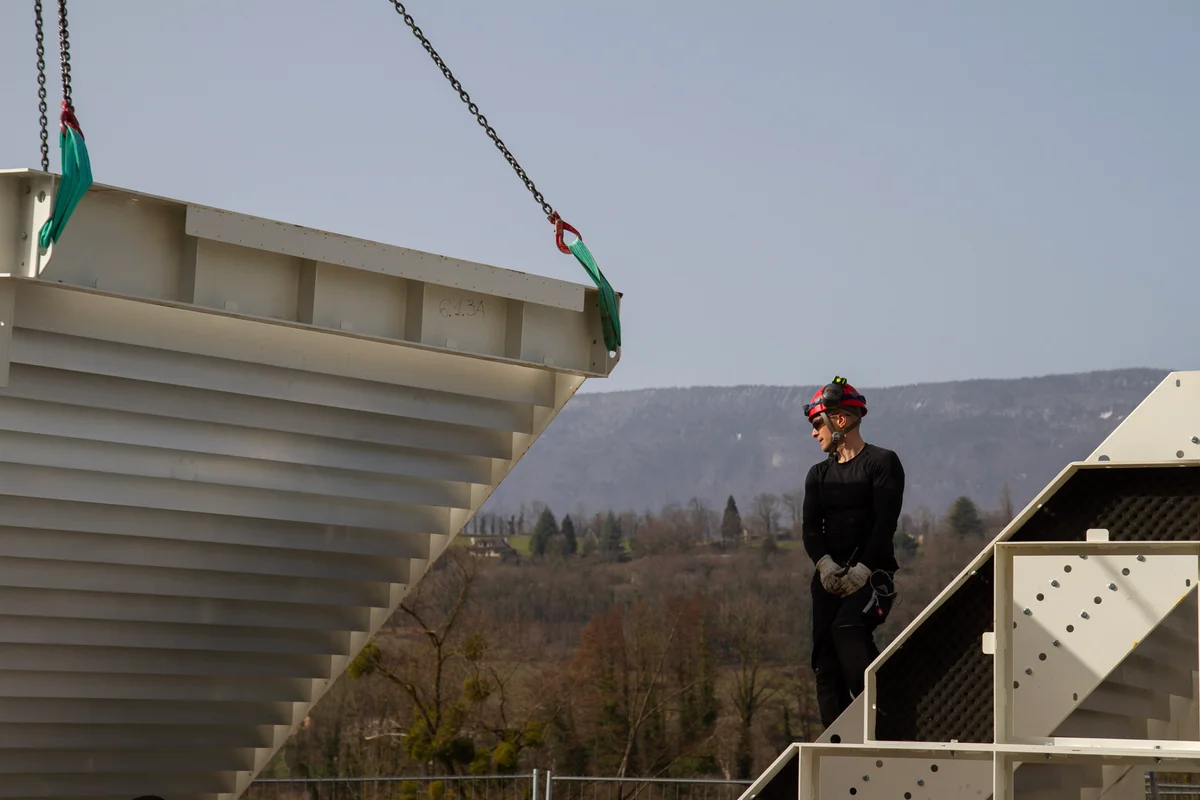

Ortakio kampinės sekcijos su kreipiamosiomis mentėmis surinkimas WindAlps statybvietėje. Kreipiamosios mentės išdėstytos taip, kad optimizuotų oro srauto kryptį ir sumažintų turbulenciją recirkuliacinėje sistemoje.

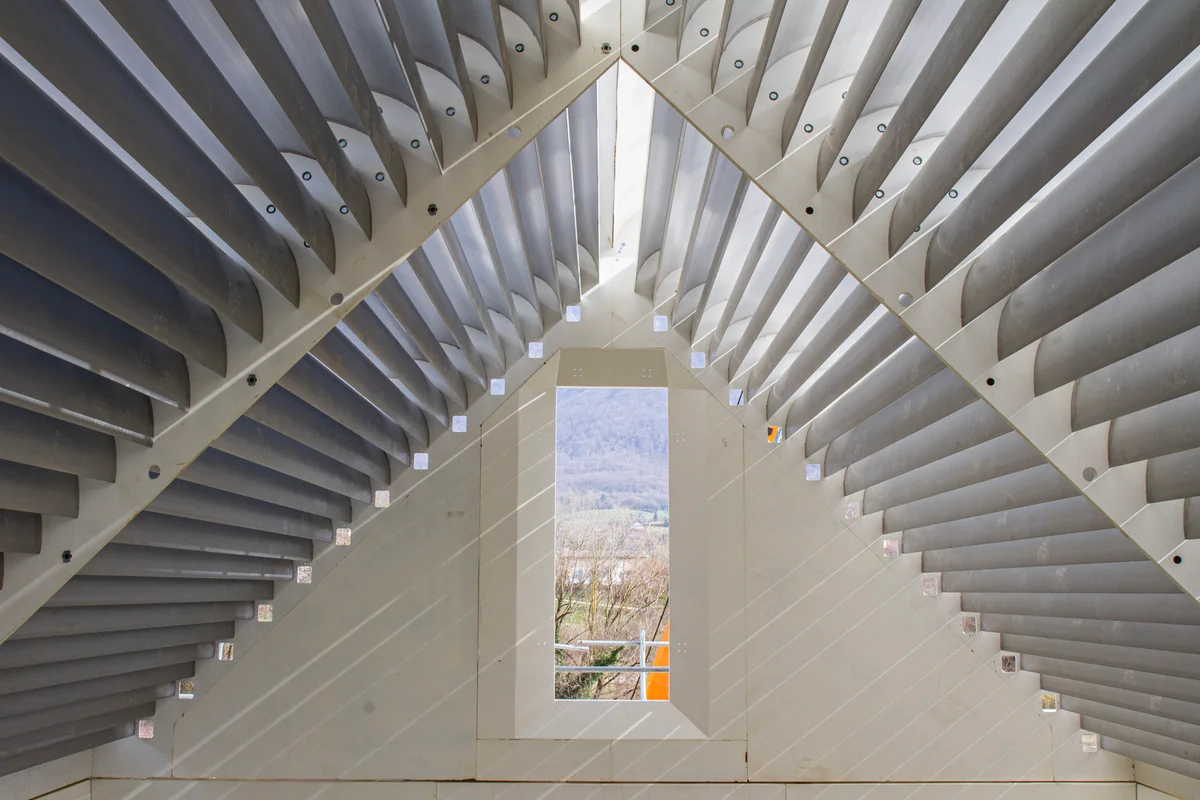

Šiame vaizde rodomos sumontuotos aliumininės srauto kreipiamosios mentės, esančios dviejų kontūrų vėjo tunelio skrydžio kameros viršuje Windalps objekte. Šios mentės sudaro trikampę, namą primenančią struktūrą, skirtą vertikaliam oro srautui padalyti į du atskirus kelius, nukreipiant orą į kairįjį ir dešinįjį grįžtamuosius ortakius. Objektas rodomas prieš sumontuojant stogą, todėl saulės šviesa apšviečia menčių struktūrą ir vidinius aušinimo kanalus.

Vertikali perspektyva žvelgiant žemyn per TT45 PRO vėjo tunelio viršutinę difuzoriaus sekciją Wind Alps objekte. Baltos oro srauto kontūro sienos su plokštėmis turi apvalias prieigos angas ir veda žemyn į skrydžio kameros lygį. Apačioje takelažo grandinės ir mėlyna statybinė technika padeda montuoti stiklinės skrydžio kameros komponentus ir plienines jungiamąsias junges.

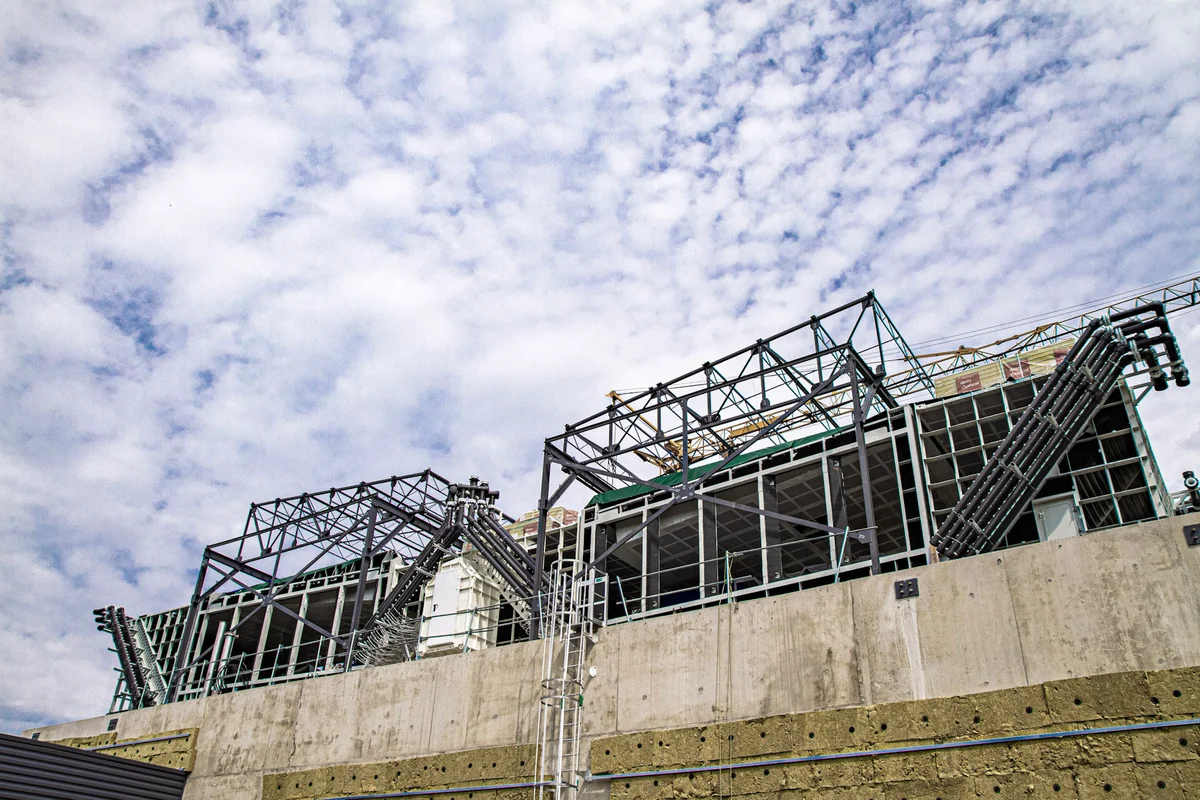

Rodomas TT45 PRO vėjo tunelio viršutinis plieninis karkasas montavimo metu WindAlps objekte. Ortakių kampuose sumontuoti juodi hidrauliniai kolektorių vamzdžiai, jungiantys prie aktyvios aušinimo sistemos, integruotos į kreipiamąsias mentes. Šios jungtys cirkuliuoja vandenį per mentes, kad būtų valdoma oro srauto temperatūra. Plieninė konstrukcija sumontuota ant betoninio pamato, iliustruojant 4.5 metro skrydžio kameros sistemai reikalingos mechaninės instaliacijos mastą.

TT45 PRO skrydžio kameros surinkimas vyksta Wind Alps objekte. Vorinis kranas (spider crane) montuoja lenktas daugiasluoksnio stiklo plokštes ant konstrukcinio plieno pagrindo, suformuodamas apvalią berėmę skrydžio zoną. Tvirtinimo lynai laiko viršutinį metalinį žiedą, o fone paruoštos papildomos dėžės su stiklo sekcijomis montavimui. Šis statybos etapas sukuria permatomą skrydžio zoną, būdingą TT45 PRO modeliui.

Specializuotas vorinis kranas su galingu vakuuminiu keltuvu pozicionuoja didelę lenktą stiklo plokštę TT45 PRO skrydžio kamerai. Pramoniniai alpinistai, pakabinti ant viršutinio betoninio žiedo, nukreipia daugiasluoksnį triukšmą sugeriantį stiklą į plieninį rėmą, o technikai ant pastolių išlygina pagrindą. Šis surinkimo procesas Wind Alps objekte Prancūzijoje sukuria skaidrią, cilindrinę uždaro kontūro vėjo tunelio skrydžio zoną.

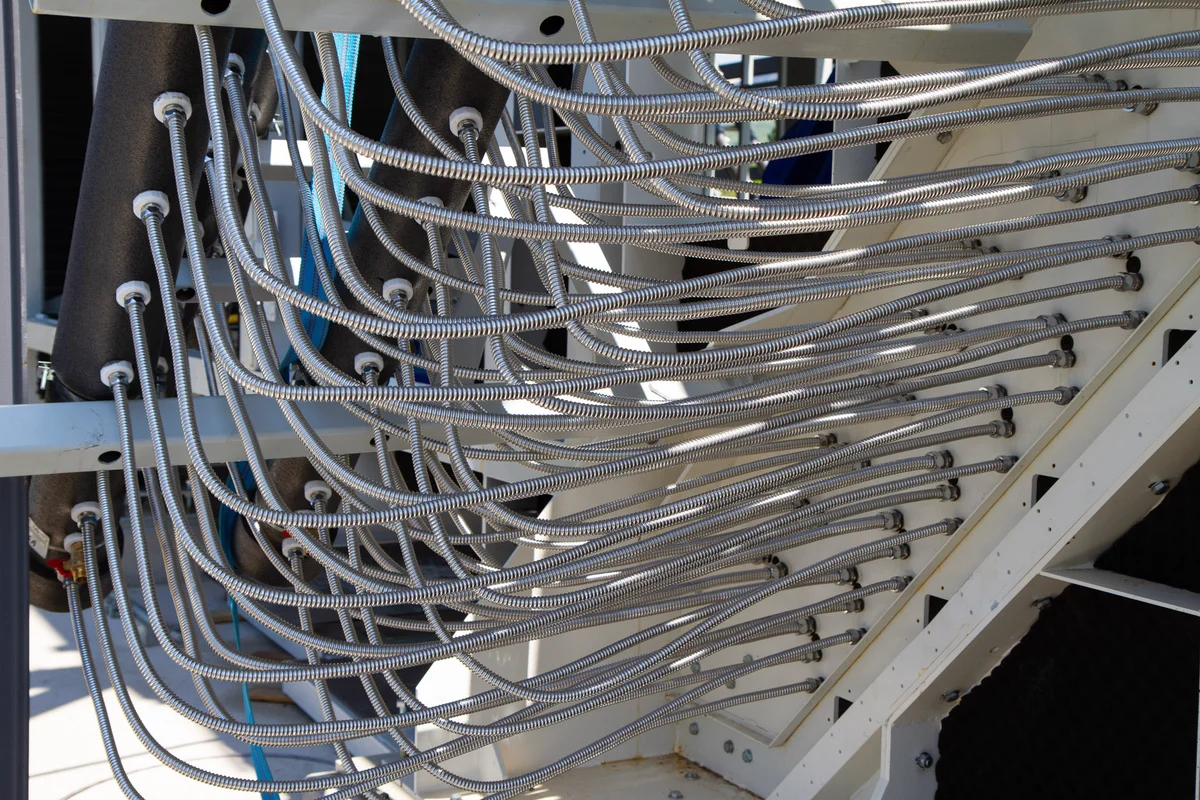

Aušinimo vandens tiekimo žarnos, prijungtos prie TT45 PRO vėjo tunelio kreipiamųjų menčių WindAlps objekte. Aktyvi aušinimo sistema naudoja šias kreipiamąsias mentes kaip ortakyje integruotus šilumokaičius. Atšaldytas vanduo cirkuliuoja vidiniais kanalais tuščiavidurėse aliuminio mentėse, sugerdamas šilumą, kurią sukelia oro trintis ir ventiliatoriaus veikimas. Ši konfigūracija leidžia valdyti šilumą tiesiogiai ortakio kampuose, nesukuriant papildomo aerodinaminio pasipriešinimo ar neįrengiant atskirų aušinimo gyvatukų oro srauto kelyje.
