Inžinerinis meistriškumas
Susipažinkite su vokiškomis inžinerinėmis inovacijomis, dėl kurių TunnelTech tapo pasauliniu našumo, energijos efektyvumo ir patikimumo etalonu.
Skrydžio kamera
Lankytojams ši erdvė dažniausiai ir yra vėjo tunelis. Siekdami užtikrinti aukščiausią saugumą ir komfortą, iš esmės pergalvojome kiekvieną skrydžio kameros elementą.
- •Revoliucinis apsauginis tinklas, pagamintas iš mažo oro pasipriešinimo plieninių lynų, efektyviai sugeria smūgio jėgą ten, kur jos labiausiai reikia – kameros pakraščiuose
- •Paminkštintas įėjimas apsaugo nuo traumų susidūrimo atveju ir užtikrina tolygų oro srautą kameroje
- •Unikali „TunnelTech“ kūginė berėmio stiklo sekcija, suteikianti dvigubai daugiau matomos erdvės skrydžiams
- •Tobulai apvalus, daugiasluoksnis triukšmą sugeriantis stiklas užtikrina tolygų oro srautą, priešingai nei daugiakampės kameros
- •Bendras kameros aukštis – iki 24 m, stiklo sekcijos aukštis – iki 8 m
- •Srauto greičio sumažinimas 2,12 karto maksimaliam saugumui užtikrinti
Ašiniai ventiliatoriai
Galinga „TunnelTech“ sistemų širdis – preciziškai suprojektuoti ir pagaminti ašiniai ventiliatoriai. Per 16 metų ir milijonus eksploatavimo valandų jie užsitarnavo nepriekaištingą reputaciją: iki šiol neteko keisti nė vieno guolio ar mentės.
- •Strateginė partnerystė su „EVG Lufttechnik“, turinčia daugiau nei 40 metų patirtį aerodinamikos srityje
- •Anglies pluošto mentės užtikrina aukščiausią energinį efektyvumą ir minimalią vibraciją
- •Didelis skersmuo ir mažas sukimosi greitis garantuoja tylų veikimą bei minimalią vibraciją
- •„ABB“ arba „Siemens“ elektros varikliai, suprojektuoti tarnauti ilgiau nei 30 metų
- •Išsami diagnostikos sistema, stebinti vibraciją, temperatūrą ir alyvos lygį
- •Automatinė tepimo sistema ir individualūs dažnio keitikliai (VFD)
FRP kompozitiniai ortakiai
Kaip geriausios jachtos projektuojamos siekiant tobulų hidrodinaminių formų, taip ir vėjo tunelio efektyvumas priklauso nuo ištobulintų aerodinaminių linijų. Mūsų ortakiai užtikrina sklandų ir netrukdomą oro srauto judėjimą visame kontūre.
- •Ypatingas gamybos tikslumas užtikrina sklandžius perėjimus tarp tunelio sekcijų
- •Eliminuoja turbulenciją prie sienelių – pagrindinį triukšmo ir vibracijos šaltinį
- •„Sandwich“ tipo kompozitinė struktūra sugeria garso bangas, užuot jas perdavusi toliau
- •Jokių nekontroliuojamų rezonanso pikų, būdingų įprastiems ortakiams
- •Mažiausias rinkoje Darcy-Weißbach trinties koeficientas (~0,185)
- •Dėl itin mažo triukšmo lygio tunelius galima įrengti jautriose vietose, pavyzdžiui, prekybos centruose
Srauto kreipiamosios mentės
Vėjo tunelio efektyvumo pagrindas. NASA tyrimai rodo, kad net iki 30 % energijos nuostolių lemia netinkama kreipiamųjų menčių konstrukcija, klaidingas jų tankis ar nekokybiškas montavimas.
- •Preciziškai apskaičiuotas profilis optimaliam srauto nukreipimui
- •Optimalus menčių tankis užkerta kelią turbulencijai
- •Tikslus montavimas užtikrina maksimalų efektyvumą
- •Tuščiavidurė konstrukcija leidžia integruoti aktyviąją aušinimo sistemą
- •Lemia srauto kokybę ir turbulencijos lygį
- •Tinkama konstrukcija leidžia sutaupyti iki 30 % energijos
Pasyvusis aušinimas (ventiliacija)
Dar žinomas kaip tiesioginė ventiliacija, šis metodas leidžia sumažinti energijos sąnaudas 30–35 %. Dėl oro apykaitos su aplinka visiškai atsisakoma brangių aušinimo agregatų, todėl išvengiama papildomų investicijų ir eksploatavimo išlaidų.
- •Pakeičia iki 20 % cirkuliuojančio srauto šviežiu oru
- •Efektyviai vėsina sistemą, kai aplinkos temperatūra žemesnė nei 30 °C
- •Sumažina bendrąsias energijos sąnaudas 30–35 %
- •Nereikalauja brangios šaldymo įrangos
- •Nėra aušintuvų priežiūros išlaidų
- •Tiesioginė ventiliacija gali sumažinti energijos suvartojimą net iki 60 %
Aktyvioji aušinimo sistema
Sprendimas karšto klimato zonoms ir projektams, kuriems taikomi griežti triukšmo apribojimai. Aušinimo skystis cirkuliuoja per tuščiavidures kreipiamąsias mentes, kurios atlieka integruotų šilumokaičių funkciją.
- •Aušinimo skystis cirkuliuoja tiesiogiai per mentes
- •Mentės veikia kaip šilumokaičiai ir užtikrina tolygų srauto vėsinimą
- •Išvengiama turbulencijos, būdingos tradiciniams aušinimo metodams
- •Užtikrina stabilų veikimą net ekstremaliausiomis klimato sąlygomis
- •Triukšmo lygis – vos 51 dBA
- •Galima įrengti arti gyvenamųjų namų (30 m atstumu)
BASE šuolių kamera
Vėjo tunelio viršuje esanti BASE kamera yra nepakeičiamas įrankis profesionalioms parašiutininkų treniruotėms. Ji suteikia papildomą įėjimą į skrydžių kamerą, leidžiantį saugioje aplinkoje praktikuotis kontroliuojamus iššokimus iš orlaivio.
- •Papildomas įėjimas skrydžių kameros viršuje tikroviškoms iššokimo treniruotėms
- •2x vėjo greičio sumažinimas ties durimis saugesnėms treniruočių sąlygoms
- •Vienintelė kamera, tinkama treniruotėms su stabilizuojančiu parašiutu
- •Žymiai padidina saugumą treniruočių sesijų metu
- •Pagal pageidavimą gali būti suprojektuota taip, kad primintų orlaivio kabiną
- •Galimos pilnos automatizacijos ir saugos sistemos

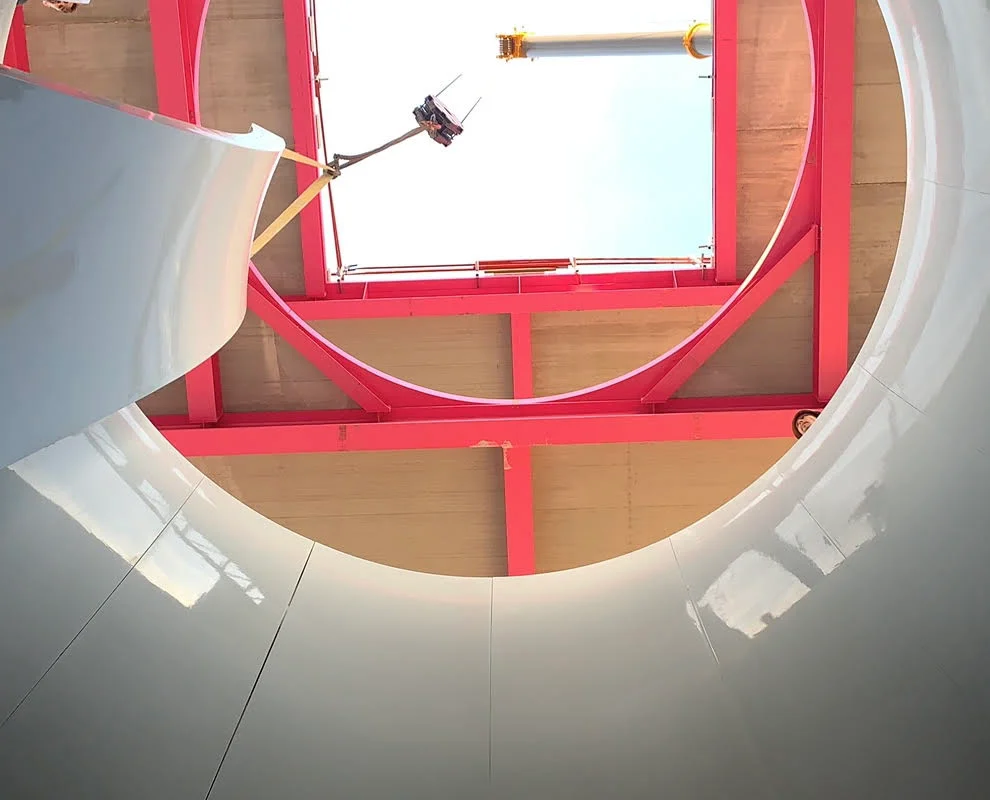

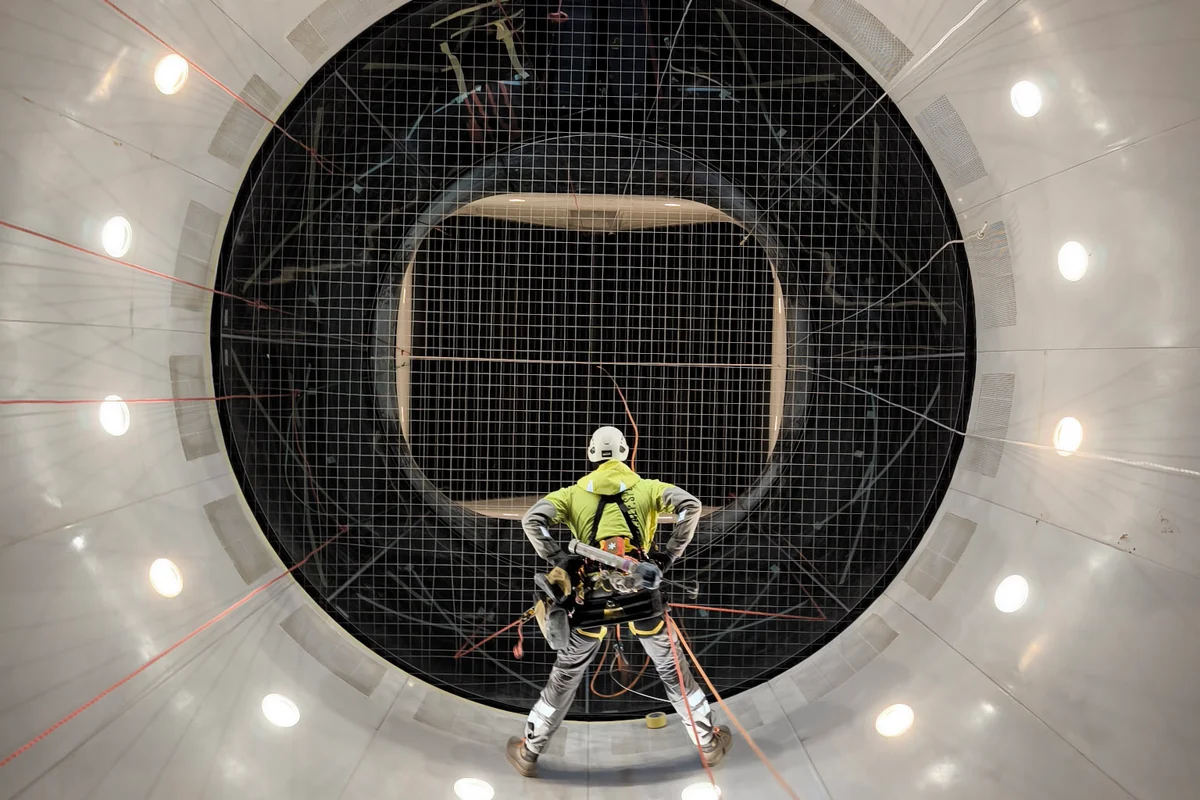

Susiaurėjimo sekcijos surinkimas TT45 Pro skrydžio kameroje.
Susiaurėjimo sekcijos montavimas ir surinkimas TT45 Pro vėjo tunelio skrydžio kameroje. Susiaurėjimo sekcija yra kritinis aerodinaminis komponentas, užtikrinantis sklandų oro srauto perėjimą į skrydžio kamerą.
