Seria PRO
Navă Amiral

TT45 PRO

Eficiență Revoluționară

Vârful ingineriei aerodinamice germane. Dispunând de tehnologie revoluționară de ventilație pasivă, TT45 oferă economii de energie de până la 60% și cea mai silențioasă operare din lume la doar 51 dBA.

Diametru Cameră
4.5 m (14'9")
Viteză Maximă
320 km/h
Putere
1,260 kW
Nivel de Zgomot
51 dBA
TT45 PRO

Caracteristici Cheie

Cel mai silențios din lume la 51 dBA
Atinge economii de energie de până la 60% față de sistemele concurente
Răcire revoluționară prin ventilație pasivă
Flux de aer de mare viteză atingând 320 km/h pentru performanță de elită
Înălțime maximă sticlă 16m
Eficiență aerodinamică lider în industrie (coeficient de rezistență 0,183)

Specificații Tehnice

General
Diametru Cameră4.5 m (14'9")
Înălțime Sticlă (Implicit)8 m (26'2")
Înălțime Sticlă (Maxim)16 m (52'5")
Suprafață Cameră15.9 sq.m.
Rată de Difuzie2.12

Aplicații Ideale

Campionate Mondiale

Proiectați facilități conforme FAI capabile să găzduiască competiții și ligi profesionale de parașutism indoor.

Antrenament Profesional

Oferiți flux de aer precis și condiții fără turbulențe pentru progresul parașutiștilor de elită și coaching tehnic.

Antrenament Militar

Facilitați simularea sigură, rentabilă și realistă a căderii libere pentru parașutiști și personalul de apărare.

Divertisment Premium

Destinații de divertisment high-end

Ești Gata să Începi Proiectul?

Colaborează cu echipa noastră de inginerie din Stuttgart pentru a configura soluția ideală de tunel aerodinamic de înaltă performanță pentru obiectivele tale specifice.

Asamblarea echipamentelor(25)
Montajul echipamentelor tunelului aerodinamic(54)
Construcția instalației(18)
Zbor uman(86)
Parașutiști profesioniști și atleți BASE(59)
Imaginea prezintă procesul de asamblare a componentelor structurale pentru clădirea Luxfly, inclusiv grinzile portante roz emblematice.Imaginea prezintă procesul de asamblare a componentelor structurale pentru clădirea Luxfly, inclusiv grinzile portante roz emblematice.

Asamblarea grinzilor portante roz emblematice ale Luxfly.

Imaginea prezintă procesul de asamblare a componentelor structurale pentru clădirea Luxfly, inclusiv grinzile portante roz emblematice.

1 / 25

Imaginea prezintă procesul de asamblare a componentelor structurale pentru clădirea Luxfly, inclusiv grinzile portante roz emblematice.

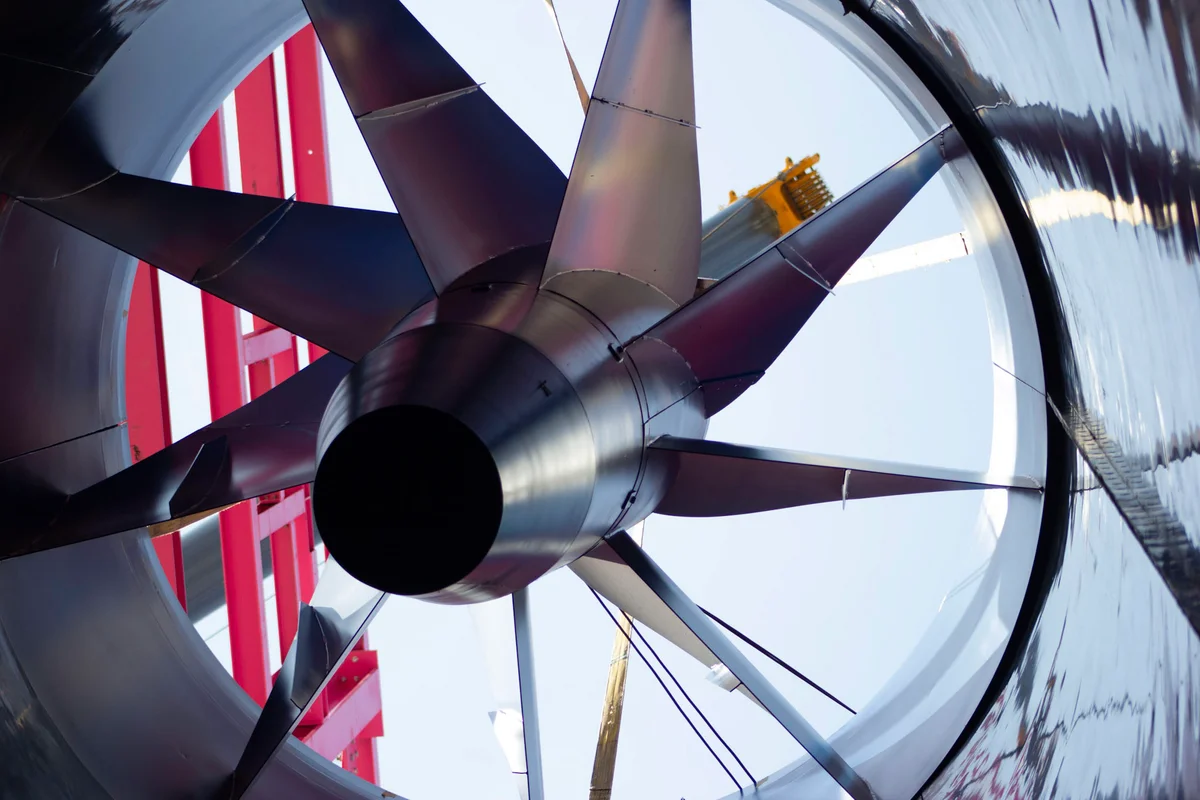

Fotografia surprinde instalarea unei unități principale de ventilator axial pentru tunelul aerodinamic Luxfly din Luxemburg. Ansamblul dispune de un rotor cu diametru mare, cu palete din fibră de carbon montate pe o axă verticală. O macara poziționează componenta ventilatorului în interiorul canalului, înconjurată de structura de susținere din oțel roșu a facilității. Această componentă alimentează debitul de aer pentru un sistem TunnelTech TT45 PRO.
Fotografia prezintă componentele din sticlă-plastic ale airjet-ului (secțiune de contracție) tunelului aerodinamic TT45 Pro în curs de asamblare la facilitatea Luxfly. Aceste elemente fac parte din sistemul aerodinamic proiectat pentru un flux de aer stabil și cu turbulență redusă.
Imaginea prezintă asamblarea finală a paletelor directoare în secțiunea inferioară a canalului tunelului aerodinamic Luxfly. Paletele directoare sunt utilizate pentru a redirecționa eficient fluxul de aer în cadrul buclei de recirculare, minimizând turbulența și pierderile de presiune.
Instalarea și asamblarea secțiunii de contracție în camera de zbor a tunelului aerodinamic TT45 Pro. Secțiunea de contracție este o componentă aerodinamică critică ce asigură tranziția lină a fluxului de aer în camera de zbor.

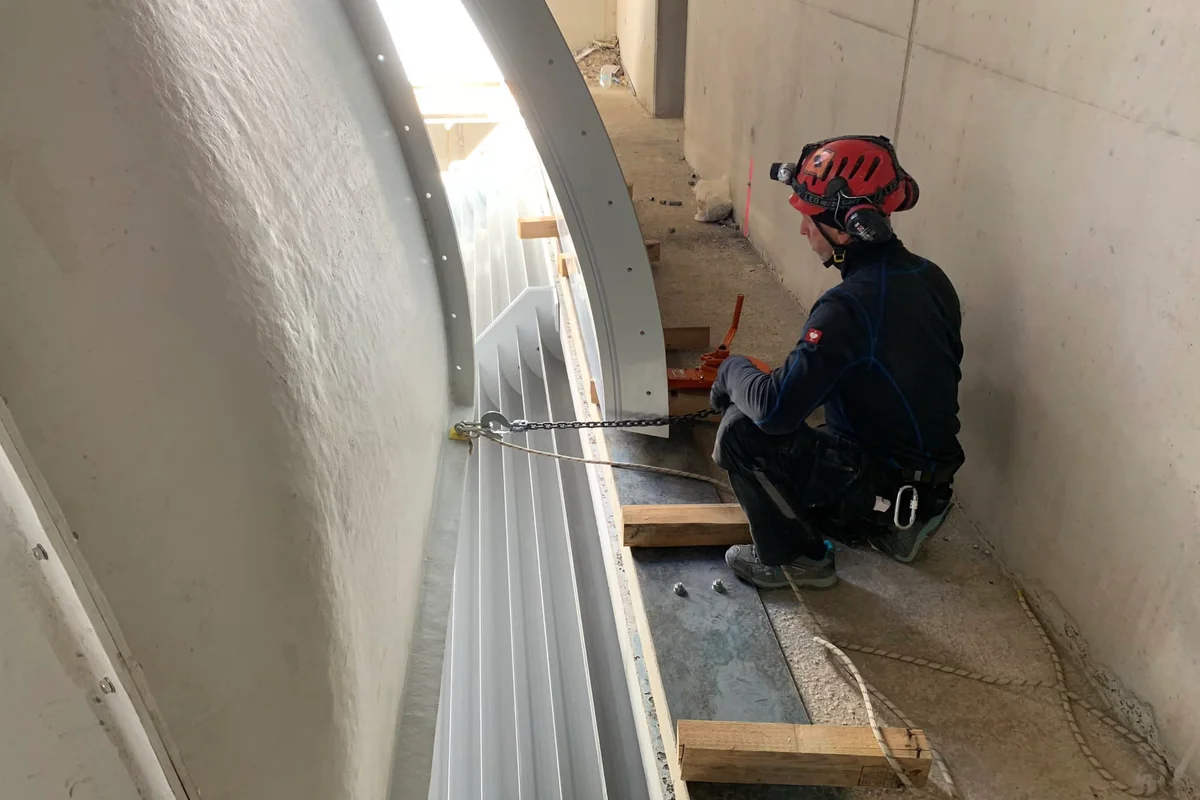

Un tehnician poziționează o secțiune curbată de duct compozit FRP care conține palete directoare în timpul asamblării tunelului aerodinamic Luxfly. Această componentă formează un colț al buclei de recirculare TT45 PRO, proiectată pentru a redirecționa fluxul de aer în interiorul structurii de beton. Procesul de instalare implică alinierea precisă a tubulaturii compozite folosind lanțuri de ridicare pentru a se potrivi cu anvelopa clădirii.

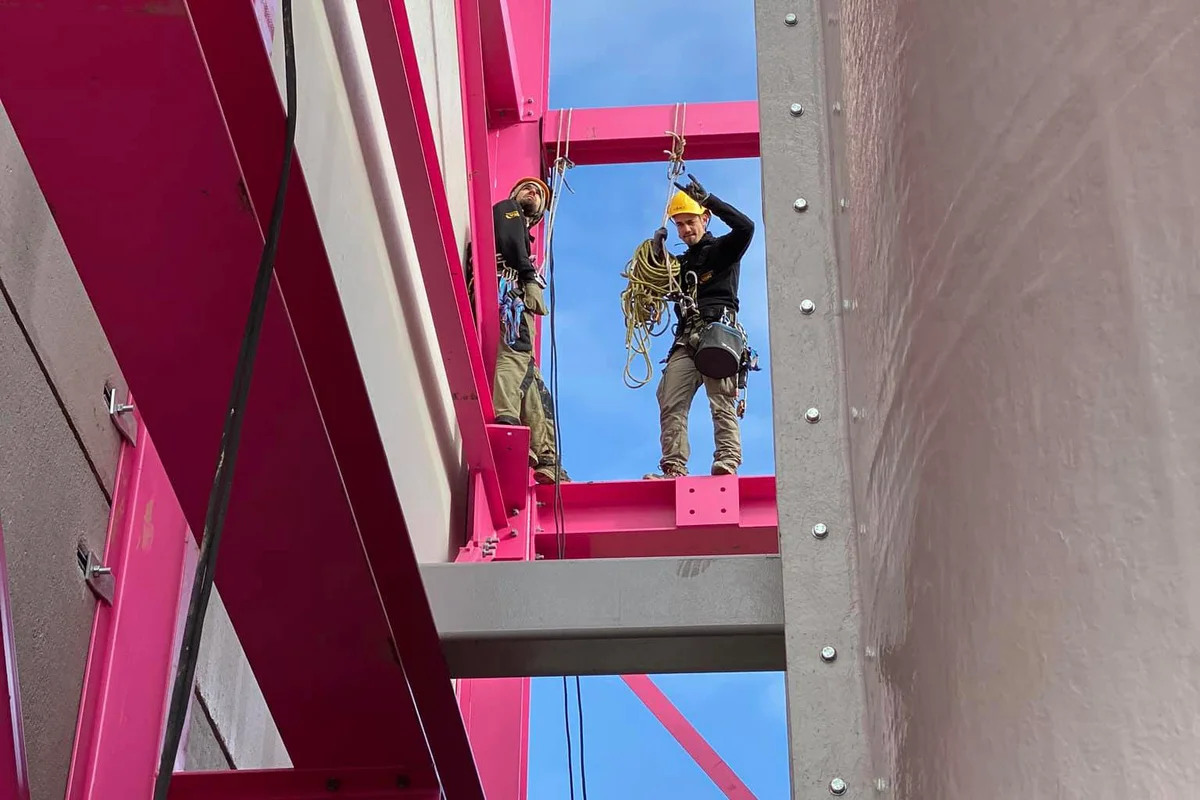

Doi tehnicieni de instalare echipați cu hamuri de siguranță și echipament de ridicare stau pe cadrul structural din oțel în timpul construcției facilității de parașutism indoor Luxfly din Luxemburg. Personalul efectuează operațiuni de ridicare la înălțime pentru a alinia componentele tunelului aerodinamic TunnelTech TT45 PRO cu structura de rezistență roz distinctivă a clădirii. În dreapta, suprafața exterioară a ansamblului tunelului aerodinamic vertical este vizibilă adiacent grinzilor de oțel.

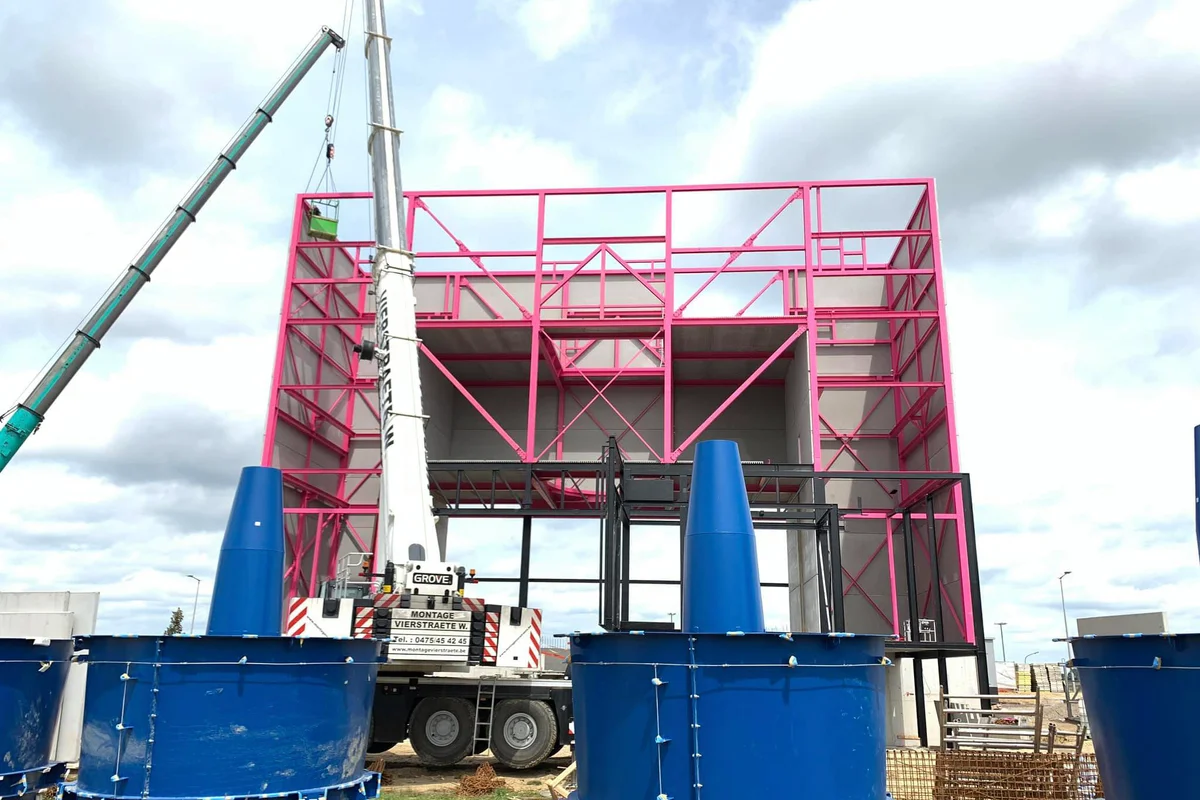

Unități mari de carcasă albastră a ventilatorului, care conțin palete statorice, așteaptă instalarea la șantierul tunelului aerodinamic Luxfly din Luxemburg. O macara mobilă operează adiacent structurii portante distinctive din oțel roz a facilității. Aceste componente mecanice grele formează secțiunea statică a ansamblului ventilatorului axial pentru sistemul TT45 PRO. Echipa de construcții pregătește echipamentul la sol înainte de a-l ridica în bucla canalului de retur a facilității.
Fotografia prezintă o vedere din dronă a asamblării unei clădiri cu structură metalică pentru facilitatea LuxFly, parte a instalării tunelului aerodinamic TT45 Pro.

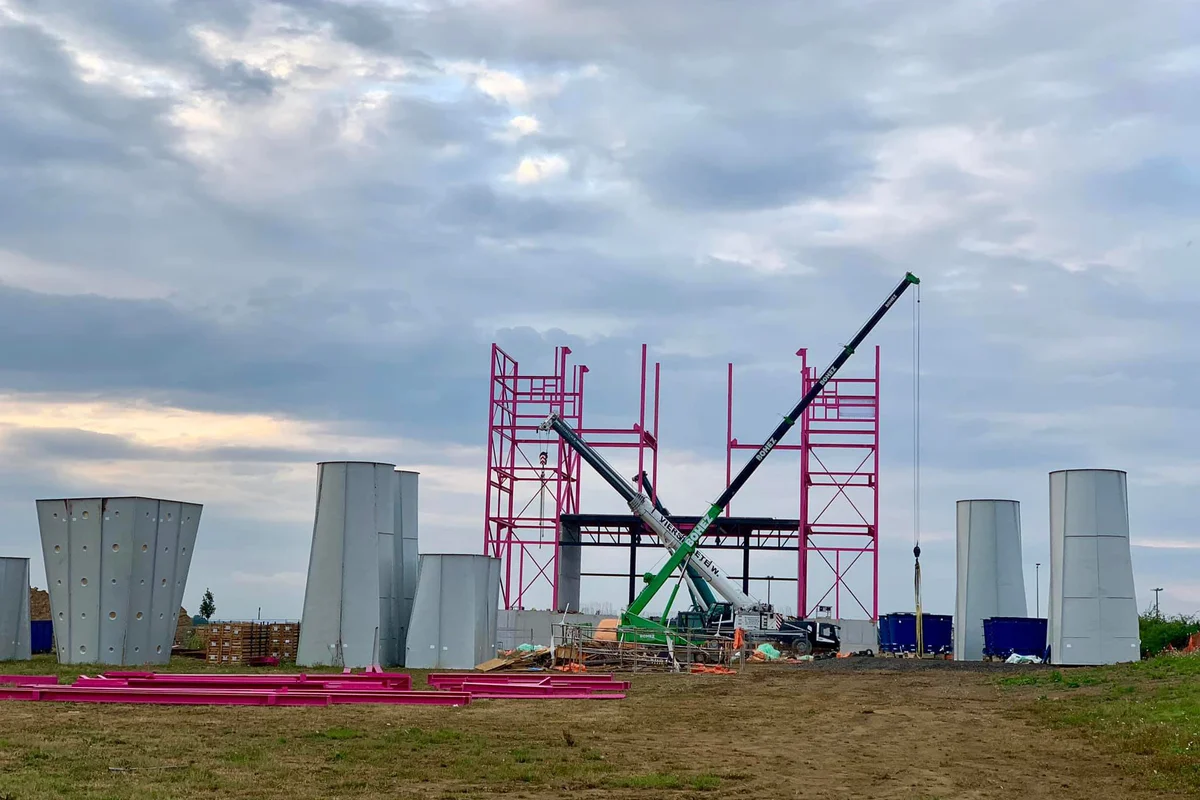

Fotografia prezintă procesul de asamblare a clădirii Luxfly, inclusiv instalarea difuzoarelor din fibră de sticlă. Aceste difuzoare fac parte din sistemul aerodinamic, conceput pentru a optimiza fluxul de aer și a reduce turbulența în structura tunelului aerodinamic.

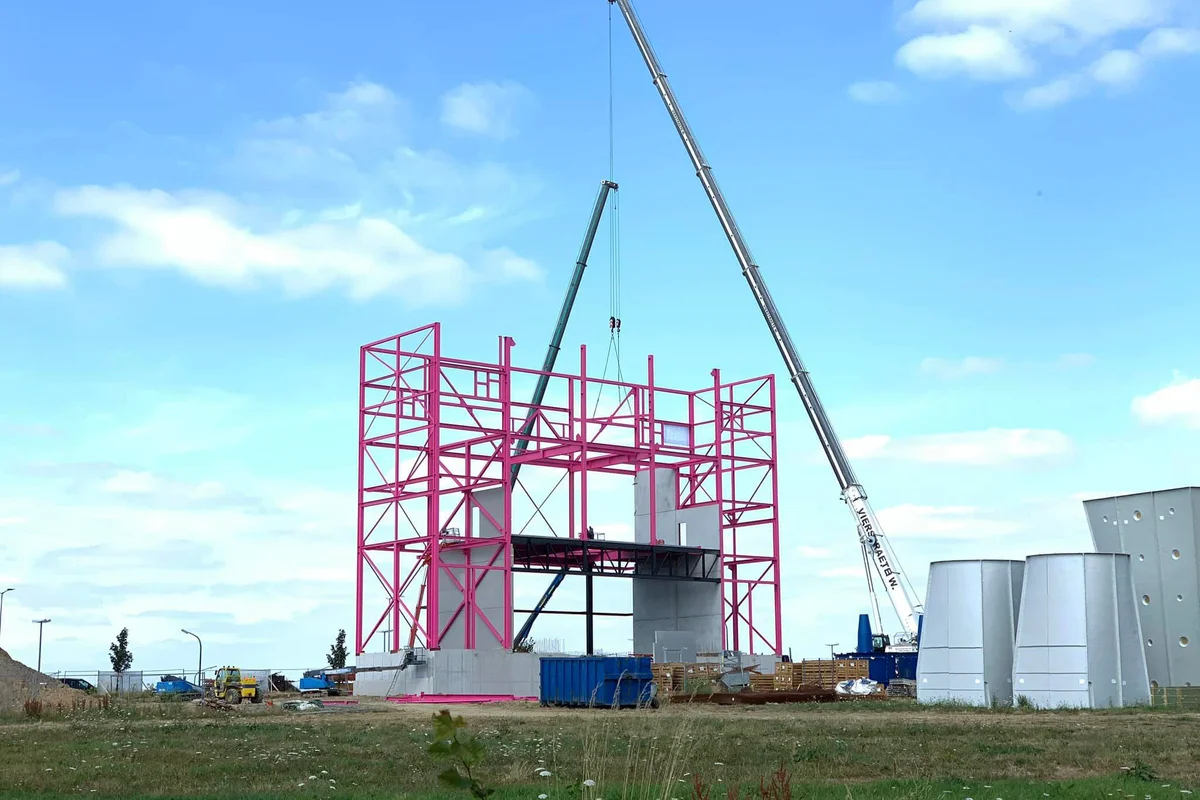

Fotografia surprinde procesul de asamblare a unui tunel aerodinamic pentru parașutism indoor TT45 Pro la facilitatea Luxfly. Componentele vizibile includ structura camerei de zbor și secțiuni ale canalelor de aer compozite FRP, proiectate pentru un flux de aer eficient și reducerea zgomotului.
Procesul de descărcare a ventilatoarelor axiale de 12 tone pe șantierul WindAlps din Franța. Imaginea surprinde operațiunea de ridicare grea necesară pentru a poziționa aceste componente masive de flux de aer pentru instalarea în tunelul aerodinamic.
Fotografia arată un ansamblu de palete directoare ridicat de o macara din clădire. În fundal, este vizibil un difuzor al camerei de zbor cu deschideri pentru iluminat. Paletele directoare sunt utilizate pentru a redirecționa fluxul de aer în bucla de recirculare, reducând turbulența și zgomotul.
Asamblarea secțiunii de colț a canalului de aer cu palete directoare pe șantierul WindAlps. Paletele directoare sunt aranjate pentru a optimiza direcția fluxului de aer și a reduce turbulența în sistemul de recirculare.
Această imagine afișează palete directoare din aluminiu asamblate, poziționate în partea superioară a camerei de zbor într-un tunel aerodinamic cu buclă dublă la facilitatea Windalps. Aceste palete formează o structură triunghiulară, asemănătoare unei case, concepută pentru a împărți fluxul de aer vertical în două căi separate, direcționând aerul în canalele de retur din stânga și din dreapta. Facilitatea este prezentată înainte de instalarea acoperișului, permițând luminii solare să ilumineze structura paletelor și canalele interne de răcire.
O perspectivă verticală privind în jos prin secțiunea superioară a difuzorului unui tunel aerodinamic TT45 PRO la facilitatea Wind Alps. Pereții albi panotați ai circuitului de flux de aer prezintă porturi de acces circulare și duc jos la nivelul camerei de zbor. Dedesubt, lanțuri de ancorare și utilaje de construcții albastre asistă la instalarea componentelor camerei de zbor din sticlă și a flanșelor de conectare din oțel.
Cadrul superior din oțel al unui tunel aerodinamic TT45 PRO este prezentat în timpul asamblării la unitatea WindAlps. Țevile negre ale galeriei hidraulice sunt instalate pe colțurile canalelor, conectându-se la sistemul de răcire activă integrat în paletele directoare. Aceste conexiuni circulă apa prin palete pentru a gestiona temperatura fluxului de aer. Structura din oțel este montată pe o fundație de beton, ilustrând amploarea instalației mecanice necesare pentru sistemul camerei de zbor de 4.5 metri.
Asamblarea camerei de zbor TT45 PRO are loc la facilitatea Wind Alps. O macara tip păianjen poziționează panourile curbate din sticlă multistrat pe baza din oțel structural pentru a forma zona de zbor rotundă, fără ramă. Cablurile de ancorare suspendă inelul metalic superior, în timp ce lăzi suplimentare conținând secțiuni de sticlă stau gata pentru instalare în fundal. Această fază de construcție stabilește zona de zbor transparentă caracteristică modelului TT45 PRO.
O macara păianjen specializată, echipată cu un dispozitiv de ridicare cu vid de mare putere, poziționează un panou mare de sticlă curbată pentru cameră de zbor TT45 PRO. Alpiniști industriali suspendați de inelul de beton superior ghidează sticla multistrat fonoabsorbantă în cadrul de oțel, în timp ce tehnicienii de pe schele aliniază baza. Acest proces de asamblare la facilitatea Wind Alps din Franța construiește zona de zbor transparentă și cilindrică a tunelului cu circuit închis.
Furtunuri de alimentare cu apă de răcire conectate la paletele directoare ale tunelului aerodinamic TT45 PRO de la facilitatea WindAlps. Sistemul de răcire activ utilizează aceste palete directoare ca schimbătoare de căldură integrate în canal. Apa răcită circulă prin canale interne în interiorul paletelor goale din aluminiu, absorbind căldura generată de frecarea aerului și funcționarea ventilatorului. Această configurație permite managementul termic direct în colțurile canalului, fără a introduce rezistență aerodinamică suplimentară sau serpentine de răcire separate în calea fluxului de aer.
