Горизонтальные, вертикальные и наклонные аэродинамические трубы: как выбрать тип

Любой проект аэродинамической трубы начинается с вопроса, который звучит формально, а решает всё: в какую сторону движется воздух?

Ответили правильно — здание, подключение к сети, измерительное оборудование и бизнес-модель выстраиваются вокруг одной инженерной цели. Ответили неправильно — получаете объект, который технически работает, а коммерчески нет: исследовательскую трубу, куда нельзя пустить платных посетителей, или полётную камеру, из которой нельзя получить публикуемое измерение.

Три основных типа аэродинамических труб — горизонтальные, вертикальные и наклонные — это не три размера одного продукта. Разная физика, разные заказчики, разные способы зарабатывать. Разберём, какой тип нужен именно вашему проекту.

---

1. Что на самом деле решает ориентация потока

Ориентация потока определяет, что можно в этот поток поместить.

В горизонтальной трубе объект удерживается державкой, стойкой или аэродинамическими весами. Сила тяжести действует поперёк потока, а не против него. Задача трубы — подать чистый и повторяемый поток на неподвижную модель и дать приборам измерить результат.

В вертикальной трубе объект не удерживается ничем: его несёт воздух. Сопротивление уравновешивает вес, «моделью» выступает человек, и весь контур существует ради одного — держать устойчивый столб воздуха с точностью в несколько процентов, пока внутри двигается пилот.

В наклонной трубе поток отклонён так, что подъёмная сила и поступательное движение моделируются одновременно: вертикальная составляющая держит вес, горизонтальная воспроизводит планирование.

Из этого одного выбора вытекает всё остальное: геометрия камеры, системы безопасности, мощность вентиляторов, высота здания, страховка, штат и то, за что вы берёте деньги.

---

2. Горизонтальные трубы: рабочая лошадь исследований

Горизонтальная труба гонит воздух параллельно земле через фиксированную последовательность: форкамера с хонейкомбом и сетками, конфузор, который разгоняет и выравнивает поток, рабочая часть, диффузор для восстановления давления и вентилятор.

Господствуют две архитектуры. Разомкнутая (контур Эйфеля) забирает воздух из помещения, прогоняет один раз и выбрасывает — компактно, дешевле в строительстве, чувствительно ко всему, что происходит в зале. Замкнутая (контур Гёттингена) возвращает воздух по петле через поворотные лопатки, что даёт качество потока, контроль температуры и резкое снижение эксплуатационных затрат. Подробный разбор компромисса — в статье [[article ru:closed-circuit-vs-open-circuit-wind-tunnels-for-research|замкнутый и разомкнутый контур]].

Горизонтальные трубы закрывают самый широкий спектр применений:

• Автомобилестроение и автоспорт — сопротивление, прижимная сила, продувка систем охлаждения и аэроакустика на дорожных скоростях до 250–300 км/ч, с подвижным полом под автомобилем.
• Строительная аэродинамика — трубы пограничного слоя (BLWT) с длинным разгонным участком и элементами шероховатости, воспроизводящими профиль атмосферного ветра над масштабными моделями башен, мостов и покрытий стадионов.
• Метрология и калибровка — небольшие трубы с предельно низкой турбулентностью для поверки анемометров и датчиков потока по ISO 17025 и IEC 61400-12-1.
• Авиация и БПЛА — масштабные модели на весах или небольшие планеры в натуральную величину, в том числе с работающими винтами.

Заказчик здесь покупает измерение: силы и моменты с весов, распределение давления, акустические карты, визуализацию потока. Труба — это прибор, и оценивают её как прибор: по интенсивности турбулентности, однородности поля скоростей, повторяемости и бюджету неопределённости.

---

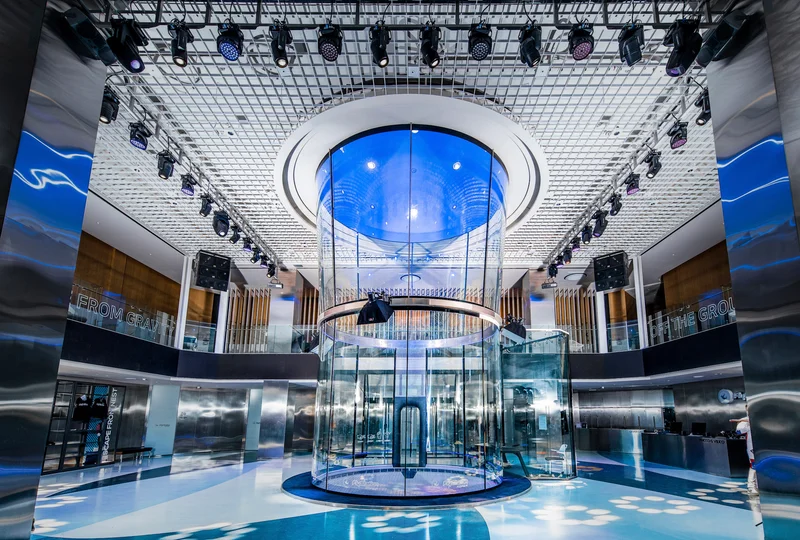

3. Вертикальные трубы: свободный полёт человека

Вертикальная труба делает то, чего не может ни одна горизонтальная: удерживает человека в устойчивом свободном полёте. Воздух идёт вверх через полётную камеру со скоростью, совпадающей со скоростью падения пилота — примерно 180–200 км/ч для новичка в положении на животе и заметно больше для head-down фристайла, — а профессиональные камеры проектируются с существенным запасом сверху.

Современные коммерческие решения — замкнутые двухконтурные системы. Воздух выходит из камеры, разворачивается на поворотных лопатках, разгоняется осевыми вентиляторами и возвращается через конфузор обратно в камеру. Мощность привода круто растёт с диаметром камеры: компактные модели — порядка 750 кВт вентиляторной группы, стандартные коммерческие — около 1 000 кВт, профессиональные — до 1 260 кВт, а отдельные конкурирующие 14-футовые рециркуляторы потребляют до 1 600 кВт.

Чаще всего инвестор недооценивает то, что здание — это часть трубы. Замкнутая вертикальная труба представляет собой многоэтажную конструкцию со своими путями передачи нагрузок, виброизоляцией и акустической обработкой. В нашей раскладке CAPEX специализированный бетон и несущие конструкции занимают 30–35 % бюджета, а общий объём инвестиций укладывается в диапазон от 4,5 до 12+ млн долларов — подробности в статье [[article ru:how-much-does-it-cost-to-build-a-vertical-wind-tunnel|сколько стоит построить вертикальную трубу]].

Аудитория шире, чем предполагает слово «аэротруба для скайдайвинга». Спорт и туризм держат коммерческую модель, но та же камера готовит военных парашютистов, полицейские подразделения и спасателей — этот сценарий разобран в статье [[article ru:custom-vertical-wind-tunnels-military-freefall-halo-haho|вертикальные трубы для военной парашютной подготовки]].

---

4. Наклонные трубы: самое молодое направление

Наклонная труба отклоняет поток обычно на 30–45°. Физика здесь простая — разложение вектора, — но опыт меняется полностью.

Вертикальная составляющая по-прежнему уравновешивает вес пилота, ровно как в вертикальной трубе. Горизонтальная составляющая — на эталонном объекте около 90–130 км/ч — воспроизводит поступательное планирование. Впервые пилот в вингсьюте может держать устойчивый глайд в помещении, а не просто падать.

Инженерно это самый сложный из трёх типов. Рабочая зона должна быть длинной, потому что планированию нужно пространство: на эталонном объекте камера длиной около 10 метров. Поворотные лопатки работают на нестандартных углах, поэтому их геометрию нельзя просто перенести из вертикальной трубы, не пересчитав потери давления заново. Страховочные сетки и подвесы нужны более чем в одной плоскости. Таких объектов в мире единицы — именно поэтому проектные вопросы здесь до сих пор открыты, и им посвящена [[article ru:inclined-wind-tunnel-engineering-design|отдельная статья про инженерию наклонных труб]].

Покупатели — девелоперы курортных и развлекательных комплексов, которым нужен действительно новый аттракцион, и специализированные центры подготовки, которым нужны навыки управления куполом и вингсьютом без расхода лётного ресурса.

---

5. Сравнение в одной таблице

---

6. Пять вопросов, которые определяют тип

1. Что физически попадает в поток? Модель, планер целиком или человек. Уже это в большинстве проектов отсекает два варианта из трёх.

2. Вам нужны цифры или впечатление? Если результат — коэффициент в отчёте, нужны приборы, повторяемость и горизонтальная рабочая часть. Если результат — довольный человек, вышедший из камеры, нужна полётная камера.

3. Что позволяет площадка? Горизонтальные трубы длинные, вертикальные высокие, наклонные и то и другое. Высота потолков, несущая способность основания и доступная электрическая мощность ограничивают выбор раньше и жёстче, чем бюджет.

4. Кто платит и за какую единицу? Час испытаний, минута полёта, место в группе подготовки или грант. За каждым вариантом стоит свой профиль загрузки, а загрузка влияет на счёт за электричество сильнее, чем установленная мощность.

5. Что нужно измерять? Аэродинамические весы, дренажные точки, PIV или микрофонные решётки предъявляют собственные требования к геометрии сечения и доступу. Встраивать измерения в камеру, которая под них не проектировалась, — самый дорогой способ это выяснить.

---

7. Куда на самом деле уходят деньги

Стоимость владения определяют два решения, и ни одно из них не является выбором типа трубы.

Контур. Замкнутая труба использует кинетическую энергию, уже имеющуюся в петле, вместо того чтобы каждый раз разгонять неподвижный воздух из зала. При равном размере и скорости разница составляет порядка 60–70 % счёта за электроэнергию. За несколько лет она способна превысить разницу в стоимости строительства.

Стратегия охлаждения. Вся энергия вентиляторов в итоге превращается в тепло в воздухе, и его нужно куда-то девать. Механические чиллеры добавляют порядка 20–30 % к счёту за электричество, а радиаторы, установленные прямо в канале, создают сопротивление, на преодоление которого уходит до 30 % мощности вентиляторов. Пассивная вентиляция там, где позволяет климат, даёт до 60 % экономии на охлаждении — полная арифметика в статье [[article ru:energy-consumption-of-wind-tunnels-how-to-cut-costs|энергопотребление аэродинамических труб]].

Установленная мощность — это строка в спецификации. Стоимость энергии — функция того, как вы реально эксплуатируете объект, поэтому реалистичный профиль загрузки должен появиться в первом же разговоре о проекте, а не в последнем.

---

8. Пять ошибок, которые встречаются постоянно

• Выбор типа по бюджету. Бюджет определяет размер, а не ориентацию потока. У дешёвой трубы неподходящего типа нулевая остаточная ценность.
• Уверенность, что вертикальная труба — это развлечение. Самые требовательные спецификации на вертикальные трубы мы получаем от военных и полицейских заказчиков, а не от туристических операторов.
• Недооценка строительной части. В коммерческой вертикальной трубе конструкции и бетон — треть бюджета. Отношение к зданию как к «оболочке вокруг оборудования» ломает финансовую модель на старте.
• Покупка скорости, которая не понадобится. Максимальная скорость тянет за собой мощность вентиляторов, размер трансформатора и стоимость подключения. Задавать её нужно из реального профиля полётов или испытаний, а не из буклета конкурента.
• Измерения на потом. Весы, координатники и оптический доступ должны существовать в аэродинамическом проекте, а не появляться на этапе пусконаладки.

---

9. Как выбрать уверенно

«Лучшего» типа аэродинамической трубы не существует — существует тип, который соответствует объекту в вашем потоке, вашей площадке и вашей модели заработка. Горизонтальные трубы продают измерение. Вертикальные продают полёт. Наклонные продают планирование, которое до недавнего времени существовало только под открытым небом.

Если вы уже знаете, что именно должно оказаться в потоке, тип обычно определяется за один инженерный разговор. Если вариантов пока несколько, самый быстрый путь — разбор исходных данных: площадка, целевая скорость, размер рабочей зоны и перечень того, что нужно измерять.

Обсудите проект с нашими инженерами — мы проектируем, изготавливаем, монтируем и вводим в эксплуатацию кастомные трубы всех трёх архитектур, с единой ответственностью от концепции до сдачи.

---

Источники и примечания

• Классы мощности привода (750 / 1 000 / 1 260 кВт; конкурирующие 14-футовые рециркуляторы до 1 600 кВт), диапазон CAPEX 4,5–12+ млн долларов и доля строительных работ 30–35 % — данные проектов TunnelTech, согласованные с опубликованными статьями по CAPEX и энергопотреблению.
• Энергетические показатели — экономия 60–70 % на замкнутом контуре, 20–30 % надбавки от чиллеров, до 30 % мощности вентиляторов на преодоление сопротивления внутриканальных теплообменников, до 60 % экономии при пассивном охлаждении — из того же внутреннего массива данных.
• Скорость горизонтальной составляющей для вингсьюта (порядка 90–130 км/ч) и длина рабочей зоны (порядка 10 м) отражают опубликованный эталонный объект этой технологии; воспринимать как ориентир для актуальных концепций наклонных труб, а не фиксированную характеристику, и перед коммерческим предложением сверять с конкретным проектом. Подтверждённые цифры — в статье об [[article ru:inclined-wind-tunnel-engineering-design|инженерии наклонной аэродинамической трубы]].
• Скорости 250–300 км/ч относятся к дорожному сегменту автомобильных испытаний; автоспортивные и авиационные объекты работают вне этого диапазона.
• Диапазон скоростей вертикальной трубы — 180–200 км/ч для новичка на животе, до ~320 км/ч для профессиональных и военных камер (снаряжённому бронёй и оборудованием бойцу нужен именно верхний край этого диапазона) — согласован с нашей опубликованной статьёй про кастомные вертикальные трубы для подготовки военных парашютистов.
