Séria PRO
Vlajková loď

TT45 PRO

Revolučná efektivita

Vrchol nemeckého aerodynamického inžinierstva. Vďaka revolučnej technológii pasívneho vetrania prináša TT45 až 60 % úsporu energie a najtichšiu prevádzku na svete len 51 dBA.

Priemer komory
4.5 m (14'9")
Max. rýchlosť
320 km/h
Výkon
1,260 kW
Hladina hluku
51 dBA
TT45 PRO

Kľúčové vlastnosti

Najtichší na svete s 51 dBA
Dosahuje až 60 % úsporu energie oproti konkurenčným systémom
Revolučné chladenie pasívnym vetraním
Prúdenie vzduchu s vysokou rýchlosťou dosahujúce 320 km/h pre elitný výkon
Maximálna výška skla 16 m
Špičková aerodynamická účinnosť v odvetví (súčiniteľ odporu 0,183)

Technické špecifikácie

Všeobecné
Priemer komory4.5 m (14'9")
Výška skla (predvolená)8 m (26'2")
Výška skla (maximálna)16 m (52'5")
Plocha komory15.9 sq.m.
Miera difúzie2.12

Ideálne aplikácie

Majstrovstvá sveta

Navrhnite zariadenia v súlade s FAI schopné hosťovať profesionálne súťaže a ligy v indoor skydivingu.

Profesionálny tréning

Poskytujte presné prúdenie vzduchu a podmienky bez turbulencií pre progres elitných parašutistov a technický coaching.

Vojenský výcvik

Uľahčite bezpečnú, nákladovo efektívnu a realistickú simuláciu voľného pádu pre výsadkárov a obranný personál.

Prémiová zábava

Špičkové zábavné destinácie

Pripravení začať váš projekt?

Spolupracujte s naším inžinierskym tímom v Stuttgarte na konfigurácii ideálneho riešenia vysoko výkonného veterného tunela pre vaše špecifické ciele.

Montáž zariadenia(25)
Montáž a inštalácia zariadení veterného tunela(54)
Výstavba zariadenia(18)
Ľudský let(86)
Profesionálni parašutisti a BASE športovci(59)

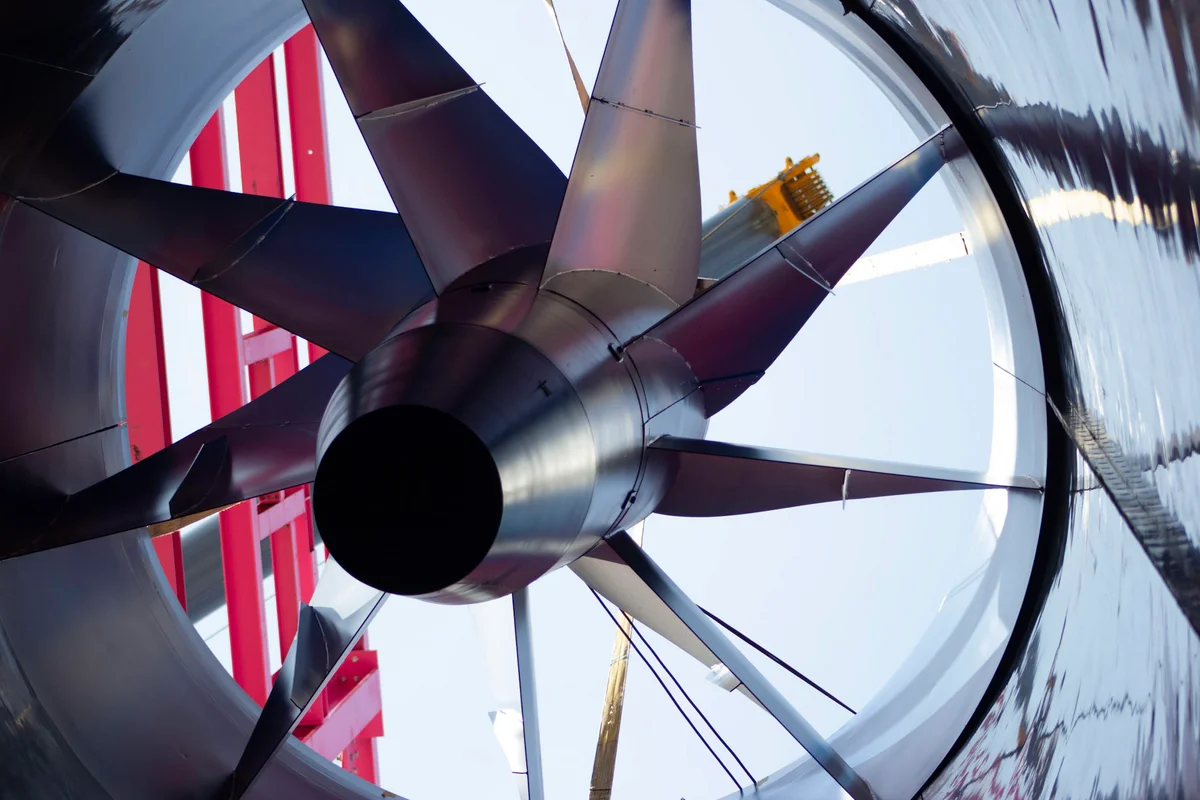

Fotografia zachytáva inštaláciu hlavnej jednotky axiálneho ventilátora pre veterný tunel Luxfly v Luxembursku. Zostava obsahuje rotor s veľkým priemerom s lopatkami z uhlíkových vlákien namontovanými na zvislej osi. Žeriav umiestňuje komponent ventilátora do vzduchovodu, obklopeného červenou oceľovou nosnou konštrukciou zariadenia. Tento komponent poháňa prúdenie vzduchu pre systém TunnelTech TT45 PRO.Fotografia zachytáva inštaláciu hlavnej jednotky axiálneho ventilátora pre veterný tunel Luxfly v Luxembursku. Zostava obsahuje rotor s veľkým priemerom s lopatkami z uhlíkových vlákien namontovanými na zvislej osi. Žeriav umiestňuje komponent ventilátora do vzduchovodu, obklopeného červenou oceľovou nosnou konštrukciou zariadenia. Tento komponent poháňa prúdenie vzduchu pre systém TunnelTech TT45 PRO.

Inštalácia zostavy axiálneho ventilátora pre veterný tunel TT45 PRO v Luxfly.

Fotografia zachytáva inštaláciu hlavnej jednotky axiálneho ventilátora pre veterný tunel Luxfly v Luxembursku. Zostava obsahuje rotor s veľkým priemerom s lopatkami z uhlíkových vlákien namontovanými na zvislej osi. Žeriav umiestňuje komponent ventilátora do vzduchovodu, obklopeného červenou oceľovou nosnou konštrukciou zariadenia. Tento komponent poháňa prúdenie vzduchu pre systém TunnelTech TT45 PRO.

2 / 25

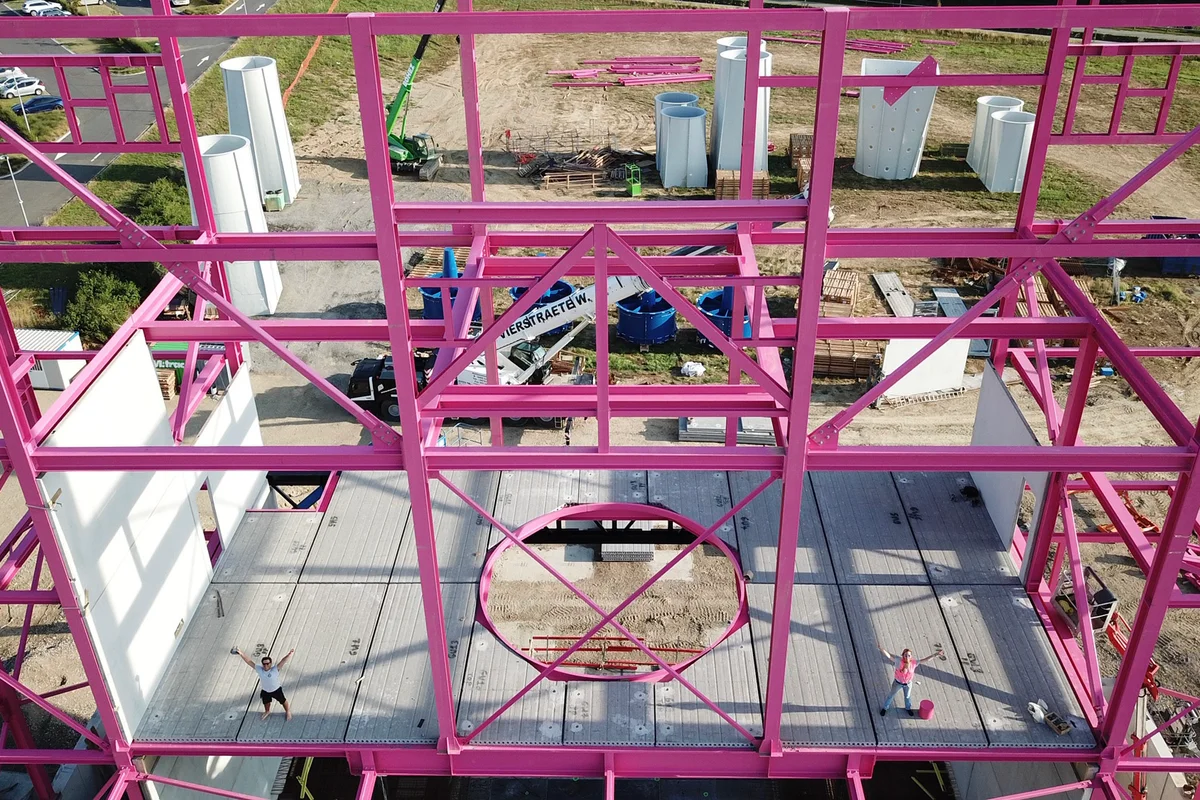

Obrázok ukazuje proces montáže konštrukčných prvkov budovy Luxfly vrátane ikonických ružových nosných nosníkov.
Fotografia zachytáva inštaláciu hlavnej jednotky axiálneho ventilátora pre veterný tunel Luxfly v Luxembursku. Zostava obsahuje rotor s veľkým priemerom s lopatkami z uhlíkových vlákien namontovanými na zvislej osi. Žeriav umiestňuje komponent ventilátora do vzduchovodu, obklopeného červenou oceľovou nosnou konštrukciou zariadenia. Tento komponent poháňa prúdenie vzduchu pre systém TunnelTech TT45 PRO.
Fotografia zobrazuje sklolaminátové komponenty airjetu (kontrakčného úseku) veterného tunela TT45 Pro počas montáže v zariadení Luxfly. Tieto prvky sú súčasťou aerodynamického systému navrhnutého pre stabilné prúdenie vzduchu s nízkou turbulenciou.
Obrázok ukazuje finálnu montáž vodiacich lopatiek v spodnej časti potrubia veterného tunela Luxfly. Vodiace lopatky sa používajú na efektívne presmerovanie prúdenia vzduchu v recirkulačnom okruhu, čím sa minimalizujú turbulencie a tlakové straty.

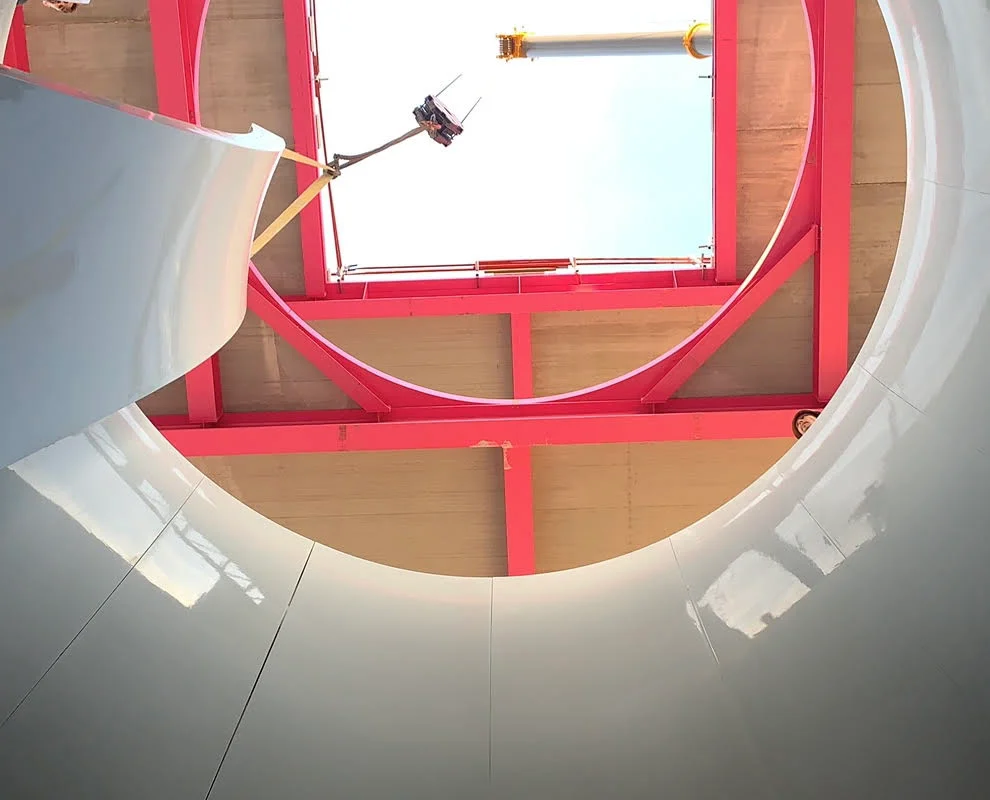

Inštalácia a montáž kontrakčného úseku v letovej komore veterného tunela TT45 Pro. Kontrakčný úsek je kritický aerodynamický komponent, ktorý zabezpečuje plynulý prechod prúdenia vzduchu do letovej komory.
Technik umiestňuje zakrivenú časť kompozitného vzduchovodu z FRP obsahujúcu vodiace lopatky počas montáže veterného tunela Luxfly. Tento komponent tvorí roh recirkulačnej slučky TT45 PRO, navrhnutej na presmerovanie prúdenia vzduchu vo vnútri betónovej konštrukcie. Proces inštalácie zahŕňa presné vyrovnanie kompozitného potrubia pomocou zdvíhacích reťazí tak, aby zodpovedalo obálke budovy.
Dvaja inštalační technici vybavení bezpečnostnými postrojmi a viazacími prostriedkami stoja na oceľovom ráme počas výstavby zariadenia pre indoor skydiving Luxfly v Luxemburgu. Personál vykonáva viazačské práce vo výške, aby zarovnal komponenty veterného tunela TunnelTech TT45 PRO s výraznou ružovou nosnou konštrukciou budovy. Vpravo je viditeľný vonkajší povrch zostavy vertikálneho veterného tunela priliehajúci k oceľovým nosníkom.
Veľké modré skrine ventilátorov obsahujúce statorové lopatky čakajú na inštaláciu v areáli veterného tunela Luxfly v Luxembursku. Mobilný žeriav pracuje vedľa charakteristickej ružovej oceľovej nosnej konštrukcie zariadenia. Tieto ťažké mechanické komponenty tvoria statickú časť zostavy axiálneho ventilátora pre systém TT45 PRO. Stavebný tím pripravuje zariadenie na zemi pred jeho zdvihnutím do slučky vratného kanála zariadenia.

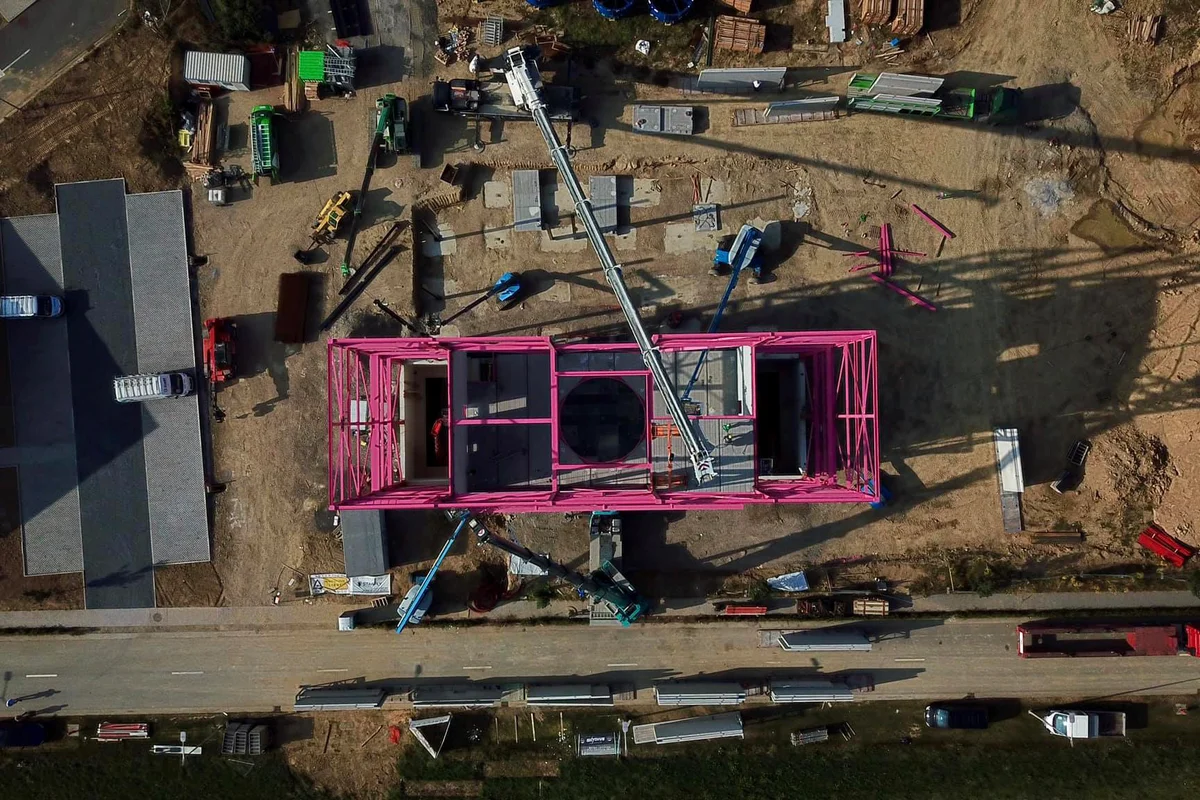

Fotografia ukazuje pohľad z dronu na montáž budovy s kovovou konštrukciou pre zariadenie LuxFly, ktorá je súčasťou inštalácie veterného tunela TT45 Pro.
Fotografia ukazuje proces montáže budovy Luxfly, vrátane inštalácie sklolaminátových difúzorov. Tieto difúzory sú súčasťou aerodynamického systému, navrhnutého na optimalizáciu prúdenia vzduchu a zníženie turbulencie v konštrukcii veterného tunela.
Fotografia zachytáva proces montáže veterného tunela pre indoor skydiving TT45 Pro v zariadení Luxfly. Viditeľné komponenty zahŕňajú konštrukciu letovej komory a sekcie kompozitných vzduchovodov z FRP, navrhnutých pre efektívne prúdenie vzduchu a zníženie hluku.
Proces vykládky 12-tonových axiálnych ventilátorov na stavenisku WindAlps vo Francúzsku. Obrázok zachytáva náročnú zdvíhaciu operáciu potrebnú na umiestnenie týchto masívnych komponentov prúdenia vzduchu pre inštaláciu do veterného tunela.

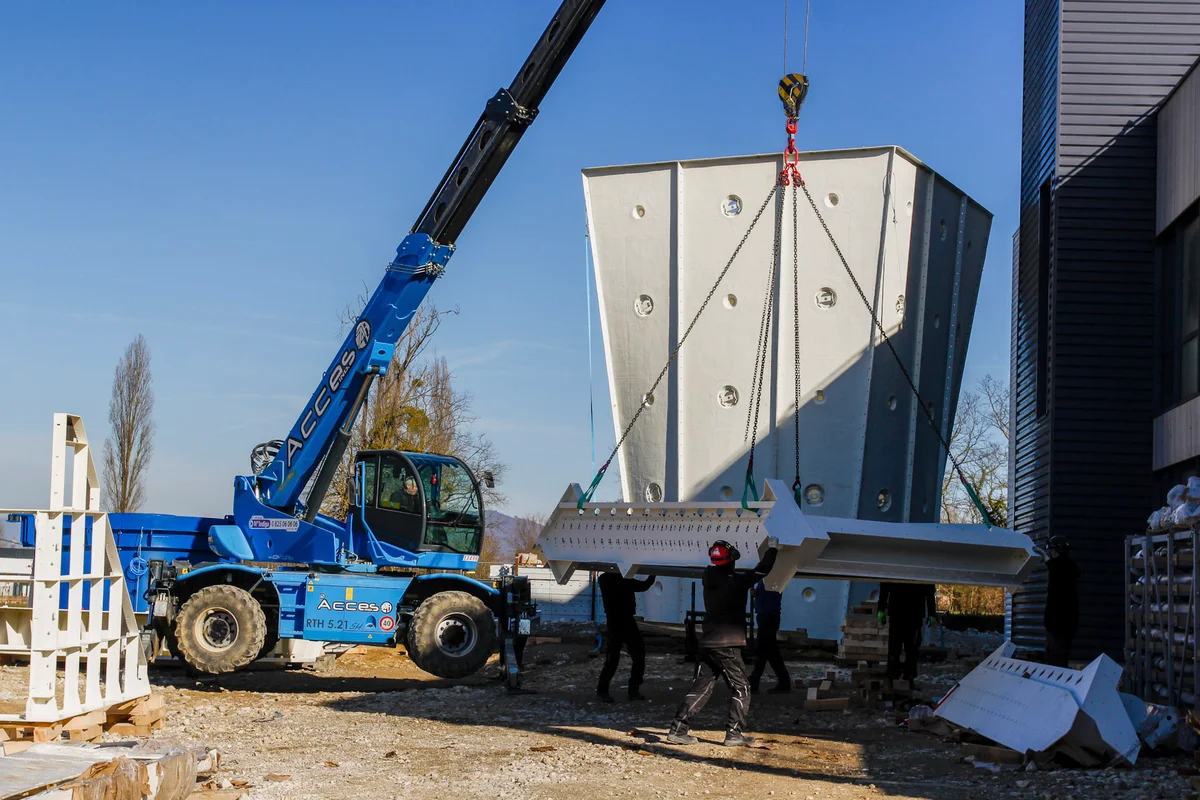

Fotografia ukazuje zostavu vodiacich lopatiek, ktorú zdvíha žeriav z budovy. V pozadí je viditeľný difúzor letovej komory s otvormi pre osvetlenie. Vodiace lopatky sa používajú na presmerovanie prúdenia vzduchu v recirkulačnej slučke, čím sa znižuje turbulencia a hluk.
Montáž rohovej sekcie vzduchovodu s vodiacimi lopatkami na stavenisku WindAlps. Vodiace lopatky sú usporiadané tak, aby optimalizovali smer prúdenia vzduchu a znižovali turbulenciu v recirkulačnom systéme.

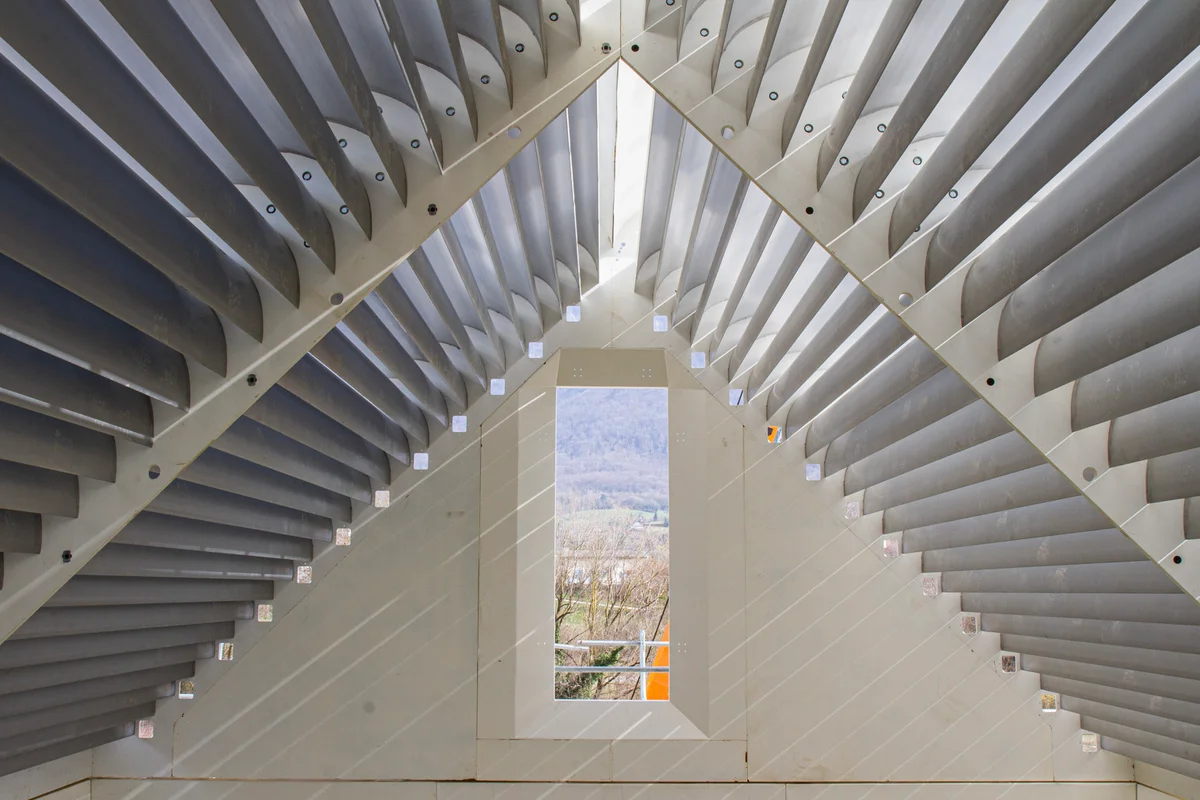

Tento obrázok zobrazuje zmontované hliníkové vodiace lopatky umiestnené v hornej časti letovej komory v dvojokruhovom veternom tuneli v zariadení Windalps. Tieto lopatky tvoria trojuholníkovú štruktúru pripomínajúcu dom, navrhnutú na rozdelenie vertikálneho prúdenia vzduchu do dvoch samostatných ciest, smerujúcich vzduch do ľavého a pravého vratného kanála. Zariadenie je zobrazené pred inštaláciou strechy, čo umožňuje slnečnému svetlu osvetliť štruktúru lopatiek a vnútorné chladiace kanály.
Vertikálna perspektíva pri pohľade dole cez hornú časť difúzora veterného tunela TT45 PRO v zariadení Wind Alps. Biele panelové steny okruhu prúdenia vzduchu majú kruhové prístupové otvory a vedú dole k úrovni letovej komory. Dole pomáhajú viazacie reťaze a modré stavebné stroje pri inštalácii komponentov sklenenej letovej komory a oceľových spojovacích prírub.
Horná oceľová konštrukcia veterného tunela TT45 PRO je zobrazená počas montáže v zariadení WindAlps. V rohoch kanálov sú inštalované čierne hydraulické zberné rúry, ktoré sa pripájajú k aktívnemu chladiacemu systému integrovanému vo vnútri vodiacich lopatiek. Tieto spojenia zabezpečujú cirkuláciu vody cez lopatky na riadenie teploty prúdenia vzduchu. Oceľová konštrukcia je namontovaná na betónovom základe, čo ilustruje rozsah mechanickej inštalácie potrebnej pre systém letovej komory s veľkosťou 4.5 metra.
Montáž letovej komory TT45 PRO prebieha v zariadení Wind Alps. Pavúčí žeriav umiestňuje zakrivené panely z viacvrstvového skla na oceľovú základňu, čím vytvára kruhovú bezrámovú letovú oblasť. Závesné laná držia horný kovový prstenec, zatiaľ čo v pozadí sú pripravené ďalšie debny so sklenenými sekciami na inštaláciu. Táto fáza výstavby vytvára priehľadnú letovú zónu charakteristickú pre model TT45 PRO.
Špecializovaný pavúčí žeriav vybavený vysokozdvižným vákuovým zdvihákom umiestňuje veľký zakrivený sklenený panel pre letovú komoru TT45 PRO. Priemyselní lezci zavesení na hornom betónovom prstenci navádzajú viacvrstvové sklo pohlcujúce hluk do oceľového rámu, zatiaľ čo technici na lešení vyrovnávajú základňu. Tento montážny proces v zariadení Wind Alps vo Francúzsku buduje priehľadnú valcovú letovú zónu veterného tunela s uzavretým okruhem.
Prívodné hadice chladiacej vody pripojené k vodiacim lopatkám veterného tunela TT45 PRO v zariadení WindAlps. Aktívny chladiaci systém využíva tieto vodiace lopatky ako výmenníky tepla integrované do potrubia. Chladená voda cirkuluje vnútornými kanálmi v dutých hliníkových lopatkách a absorbuje teplo generované trením vzduchu a prevádzkou ventilátora. Táto konfigurácia umožňuje tepelný manažment priamo v rohoch potrubia bez zavedenia dodatočného aerodynamického odporu alebo samostatných chladiacich špirál do dráhy prúdenia vzduchu.
