Inžinierska precíznosť
Objavte nemecké inžinierske inovácie, vďaka ktorým TunnelTech definuje globálny štandard výkonu, energetickej účinnosti a prevádzkovej spoľahlivosti.
Letová komora
Miesto, kde vzniká samotný zážitok z lietania – revolučný dizajn pre maximálnu bezpečnosť a komfort.
- •Revolučná bezpečnostná sieť z oceľových lán s nízkym odporom pohlcuje energiu nárazu tam, kde je to najdôležitejšie – na vonkajšom okraji
- •Polstrovaný vstup predchádza zraneniam a udržiava rovnomerné prúdenie vzduchu v komore

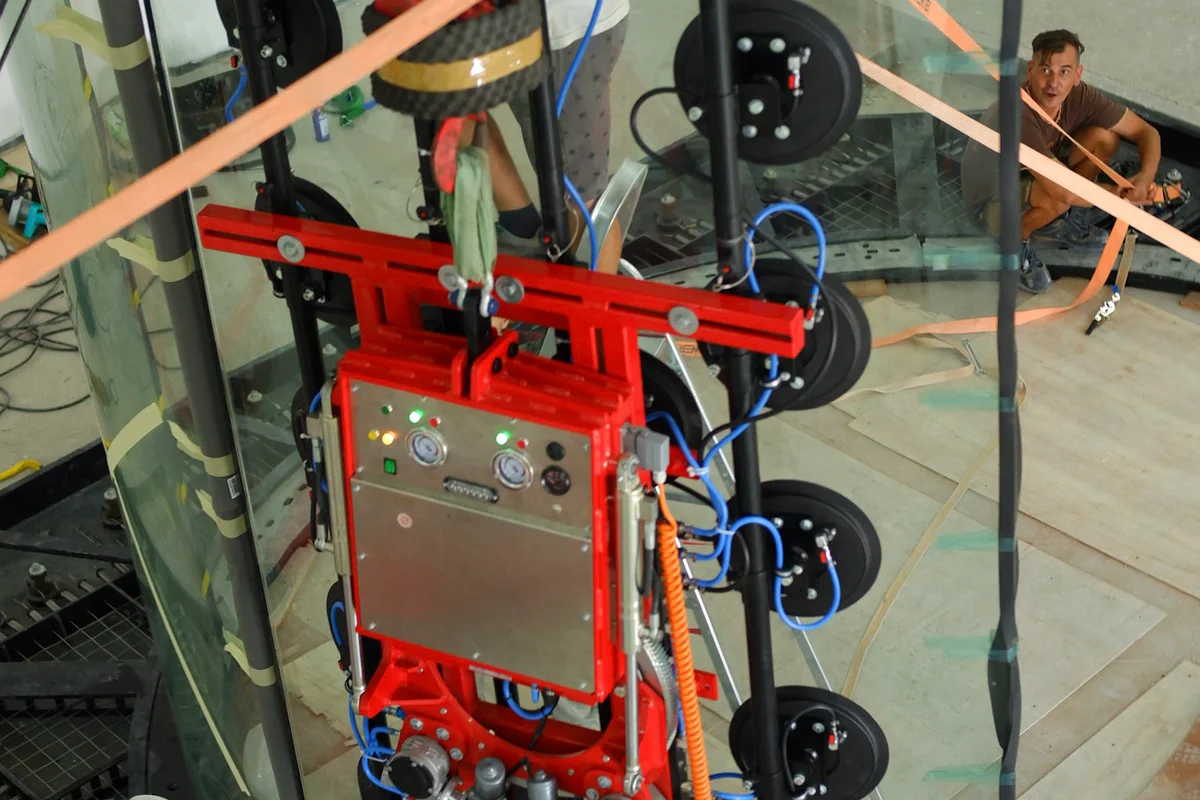

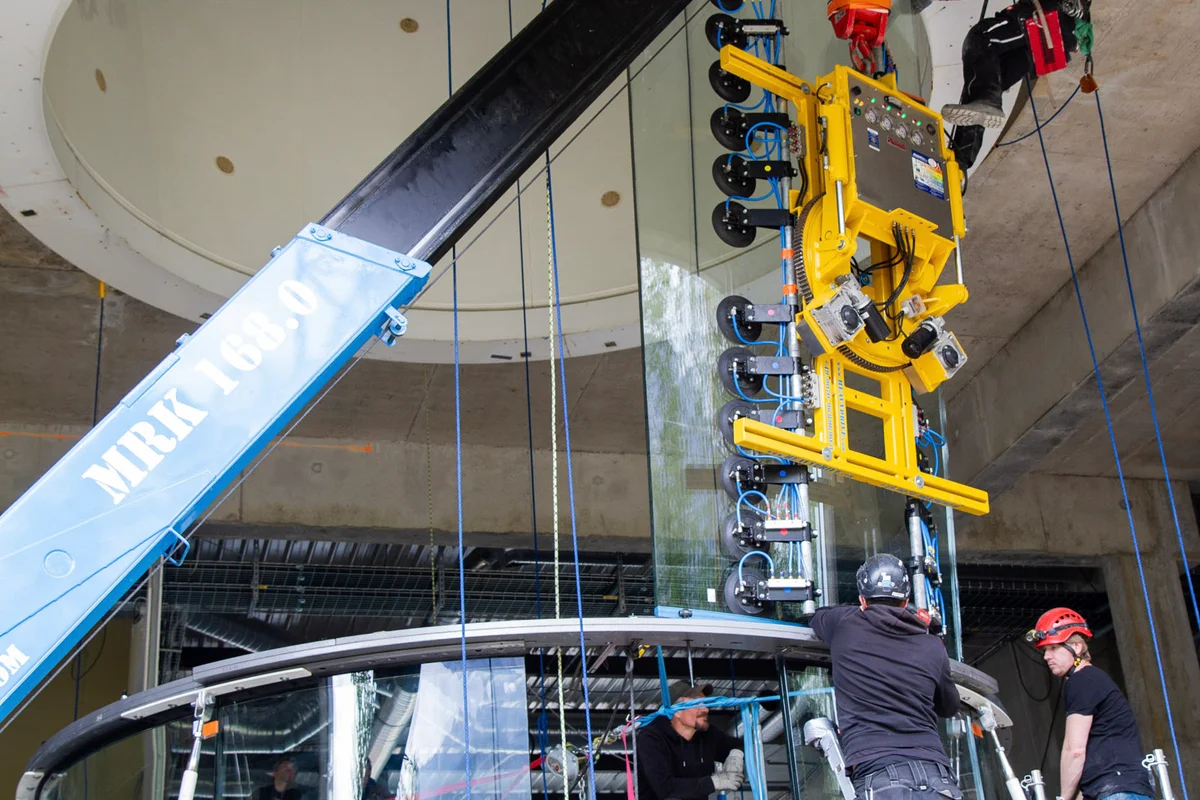

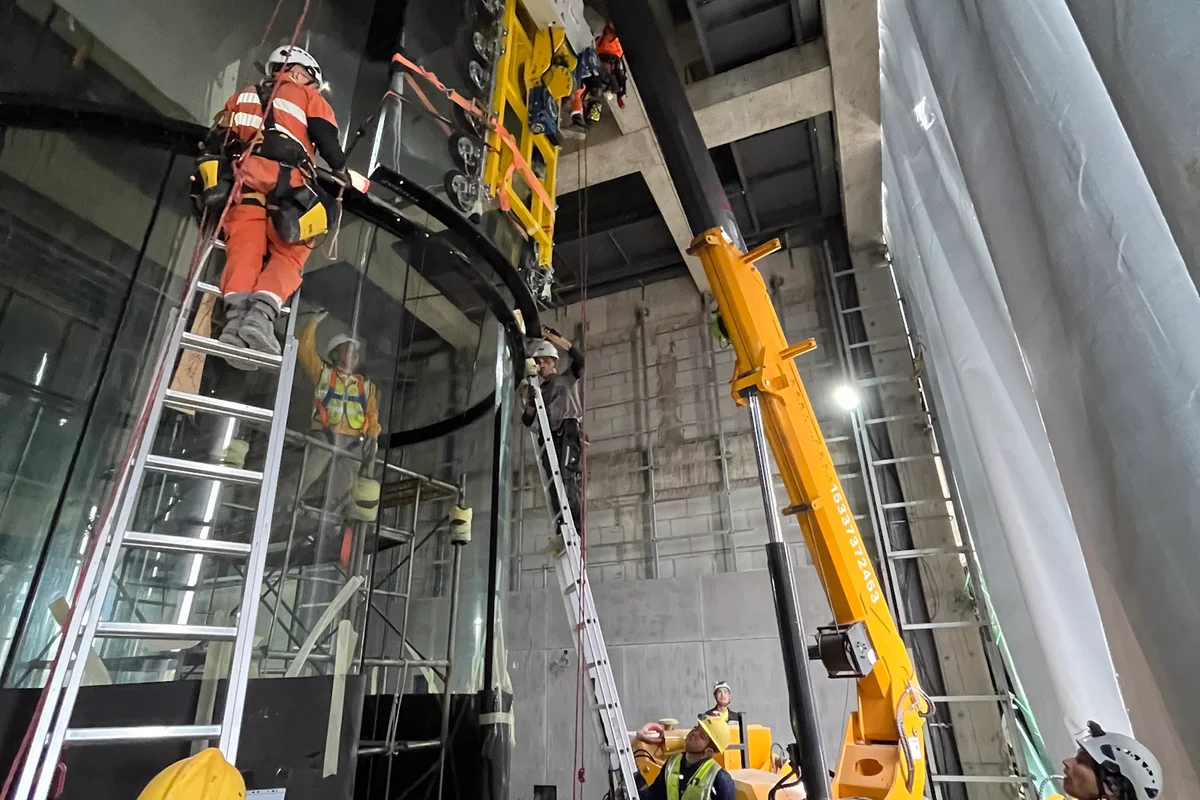

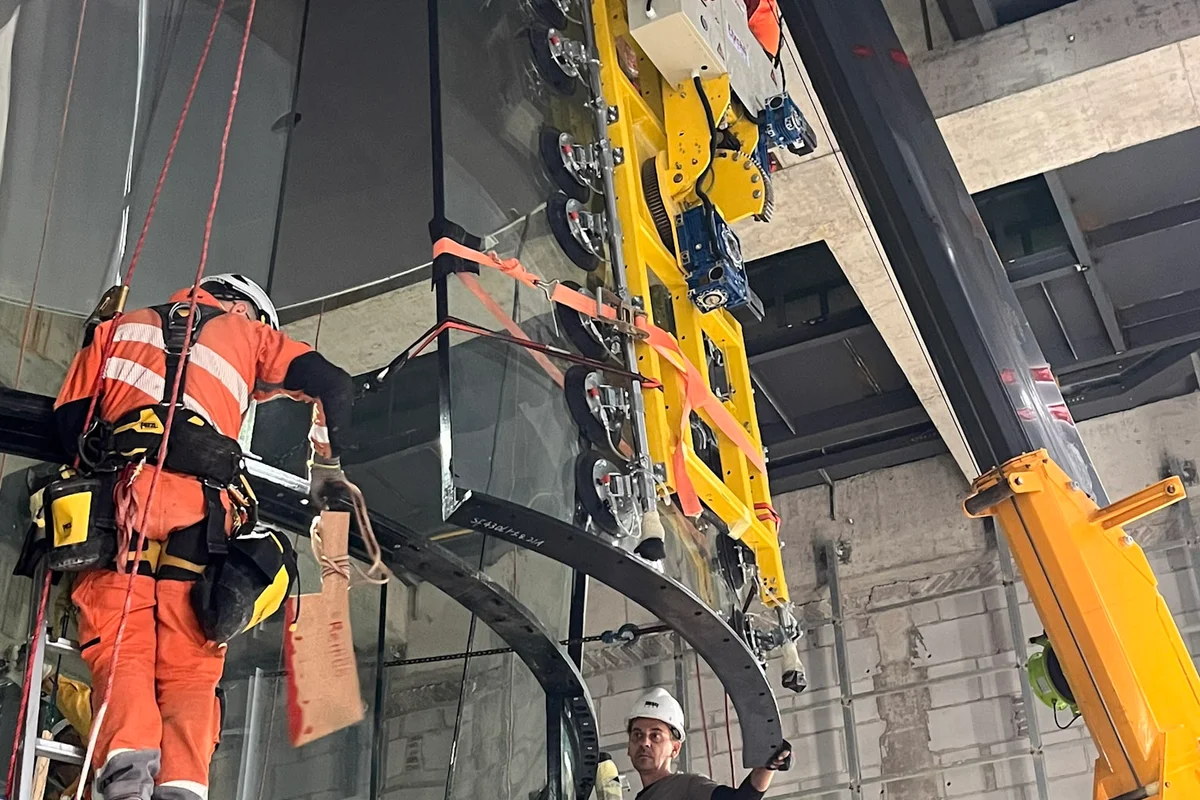

- •Unikátna kónická bezrámová sklenená sekcia TunnelTech poskytuje dvojnásobne väčší viditeľný letový priestor
- •Dokonale kruhové viacvrstvové sklo s akustickým útlmom zabezpečuje rovnomerné prúdenie vzduchu
- •Celková výška komory až 24 m, presklená časť až 8 m
- •2,12-násobné spomalenie prúdenia vzduchu pre maximálnu bezpečnosť
Axiálne ventilátory
Výkonné srdce tunelov TunnelTech – navrhnuté a vyrobené s maximálnou presnosťou. Počas 16 rokov a miliónov prevádzkových hodín sme nezaznamenali jedinú výmenu dielu či ložiska.
- •Strategické partnerstvo s EVG Lufttechnik – viac ako 40 rokov skúseností v oblasti aerodynamiky
- •Karbónové obežné kolesá zabezpečujú špičkovú energetickú účinnosť a minimalizujú vibrácie
- •Veľký priemer a nízke otáčky zaručujú minimálnu hlučnosť a vibrácie
- •Elektromotory ABB alebo Siemens s projektovanou životnosťou viac ako 30 rokov
- •Komplexný monitoring vibrácií, teploty a hladiny oleja
- •Automatický systém mazania a nezávislé frekvenčné meniče
Kompozitné FRP vzduchovody
Tak ako výkon špičkovej plachetnice závisí od dokonalého tvaru, aj účinnosť veterného tunela stojí na precíznych aerodynamických líniách. Tie vedú prúd vzduchu od ventilátorov do letovej komory a späť bez zbytočných strát.
- •Maximálna výrobná presnosť zaručuje hladké prechody medzi jednotlivými sekciami
- •Eliminácia turbulencií v blízkosti stien – hlavnej príčiny hluku a vibrácií
- •Sendvičová konštrukcia pohlcuje zvukové vlny a zabraňuje ich šíreniu
- •Eliminácia nekontrolovaných rezonančných špičiek bežných pri konvenčných vzduchovodoch
- •Najnižší súčiniteľ trenia podľa Darcy-Weißbacha v odvetví (0,185)
- •Umožňuje inštaláciu aj v náročných lokalitách, napríklad v nákupných centrách
Vodiace lopatky
Kľúčový prvok účinnosti veterného tunela. Výskum NASA preukázal, že nevhodný návrh vodiacich lopatiek, ich nesprávna hustota či chybná inštalácia môžu spôsobiť až 30 % energetických strát.
- •Precízne navrhnutý profil pre optimálne vedenie prúdu vzduchu
- •Optimálna hustota lopatiek predchádza vzniku turbulencií
- •Odborná inštalácia pre maximálnu účinnosť
- •Dutá konštrukcia umožňuje integráciu aktívneho chladenia
- •Zásadne ovplyvňujú kvalitu prúdenia – turbulencie buď eliminujú, alebo vyvolávajú
- •Úspora energie až 30 % vďaka optimalizovanému návrhu
Pasívne chladenie (Vetranie)
Pasívne chladenie, známe aj ako systém výmeny vzduchu, znižuje prevádzkové náklady o 30 – 35 %. Vďaka výmene vzduchu s okolitým prostredím tento systém úplne eliminuje potrebu nákladných chladiacich jednotiek (chillerov), ich údržbu a súvisiace investičné náklady.
- •Nahrádza až 20 % cirkulujúceho vzduchu čerstvým vzduchom
- •Zabezpečuje účinné chladenie pri vonkajších teplotách do 30 °C
- •Znižuje celkovú spotrebu energie o 30 – 35 %
- •Odstraňuje potrebu drahých chladiacich zariadení
- •Nulové náklady na údržbu chladičov
- •Až o 60 % nižšia spotreba energie vďaka priamemu vetraniu
Systém aktívneho chladenia
Riešenie pre horúce klimatické podmienky a ultra-tichú prevádzku v blízkosti obytných zón. Chladiaca kvapalina prúdi cez duté vodiace lopatky, ktoré fungujú ako integrované výmenníky tepla.
- •Cirkulácia chladiacej kvapaliny cez duté vodiace lopatky
- •Lopatky slúžia ako výmenníky tepla pre rovnomerné chladenie prúdu vzduchu
- •Eliminuje turbulencie bežné pri tradičných metódach chladenia
- •Umožňuje prevádzku aj v extrémnych klimatických podmienkach
- •Hlučnosť len 51 dBA
- •Umožňuje inštaláciu v tesnej blízkosti obytnej zástavby (30 m)
Komora pre BASE jumping
BASE komora, umiestnená na vrchole veterného tunela, je nepostrádateľným nástrojom pre profesionálny parašutistický výcvik. Poskytuje sekundárny vstup do letovej komory, čo umožňuje nácvik kontrolovaných výskokov z lietadla v bezpečnom prostredí.
- •Sekundárny vstup v hornej časti letovej komory pre realistický nácvik výskokov
- •2x zníženie rýchlosti vetra pri dverách pre bezpečnejšie podmienky výcviku
- •Jediná komora vhodná na výcvik so stabilizačným padákom
- •Výrazne zvyšuje bezpečnosť počas výcviku
- •Na požiadanie môže byť navrhnutá tak, aby pripomínala kabínu lietadla
- •K dispozícii je plná automatizácia a bezpečnostné systémy

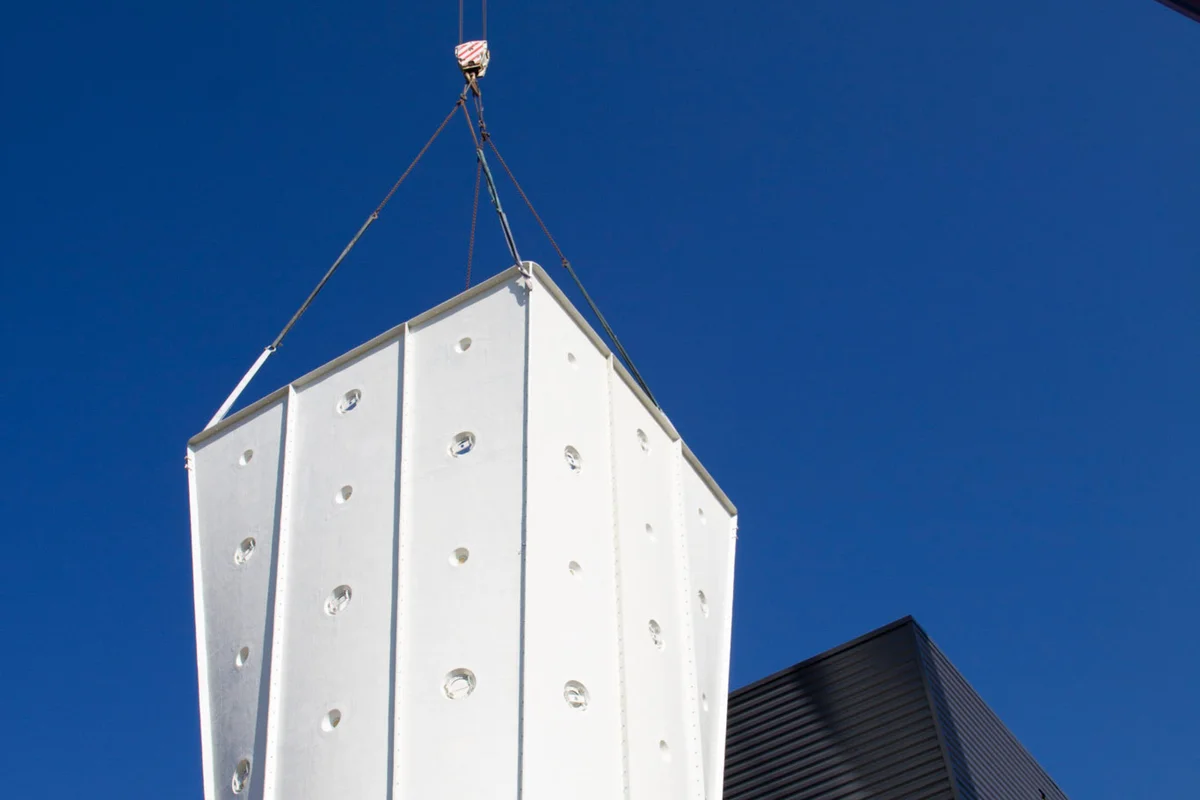

Žeriav zdvíha FRP sekciu difúzora letovej komory s osvetľovacími otvormi vo Windalps.
Mobilný žeriav zdvíha biely, fazetovaný segment difúzora z FRP (sklolaminátu) na miesto v zariadení Windalps vo Francúzsku. Tento komponent tvorí hornú časť letovej komory, umiestnenú priamo nad sklenenou letovou zónou. Konštrukcia zahŕňa zreteľné kruhové otvory určené na inštaláciu osvetľovacích prvkov. Ako súčasť recirkulačného okruhu tento difúzor rozširuje prierez prúdenia vzduchu, aby znížil rýchlosť vzduchu pri výstupe z letovej komory.
