سلسلة PRO
الرائد (Flagship)

TT45 PRO

كفاءة ثورية

قمة الهندسة الديناميكية الهوائية الألمانية. يتميز بتقنية تهوية سلبية ثورية، يوفر TT45 ما يصل إلى 60% من توفير الطاقة وأهدأ تشغيل في العالم عند 51 dBA فقط.

قطر الحجرة
4.5 m (14'9")
السرعة القصوى
320 km/h
القدرة
1,260 kW
مستوى الضوضاء
51 dBA
TT45 PRO

الميزات الرئيسية

الأهدأ في العالم عند 51 dBA
يحقق توفيراً في الطاقة يصل إلى 60% مقابل أنظمة المنافسين
تبريد تهوية سلبي ثوري
تدفق هواء عالي السرعة يصل إلى 320 km/h لأداء النخبة
ارتفاع زجاج أقصى 16m
كفاءة ديناميكية هوائية رائدة في الصناعة (معامل سحب 0.183)

المواصفات الفنية

عام
قطر الحجرة4.5 m (14'9")
ارتفاع الزجاج (الافتراضي)8 m (26'2")
ارتفاع الزجاج (الأقصى)16 m (52'5")
مساحة الحجرة15.9 sq.m.
معدل الانتشار2.12

التطبيقات المثالية

بطولات العالم

هندسة مرافق متوافقة مع FAI قادرة على استضافة مسابقات ودورات القفز الحر الداخلي الاحترافية.

التدريب الاحترافي

توفير تدفق هواء دقيق وظروف خالية من الاضطراب لتقدم القافزين بالمظلات النخبة والتدريب الفني.

التدريب العسكري

تسهيل محاكاة السقوط الحر الآمنة والفعالة من حيث التكلفة والواقعية للمظليين وأفراد الدفاع.

ترفيه متميز

وجهات ترفيهية راقية

هل أنت مستعد لبدء مشروعك؟

تعاون مع فريقنا الهندسي في شتوتغارت لتكوين حل نفق الرياح عالي الأداء المثالي لأهدافك المحددة.

تجميع المعدات(25)
تركيب وتجميع معدات نفق الرياح(54)
بناء المنشآت(18)
الطيران البشري(86)
قفز حر وقاعدة للمحترفين(59)

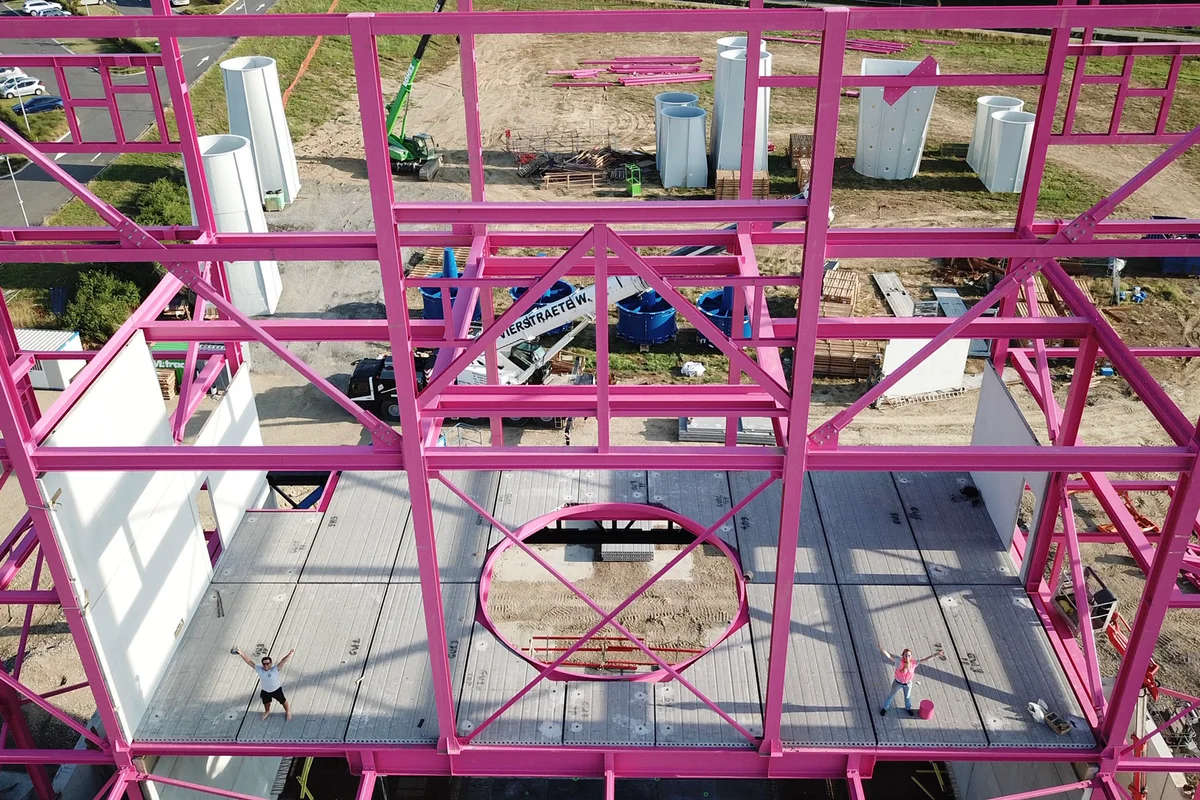

تُظهر الصورة عملية تجميع المكونات الهيكلية لمبنى Luxfly، بما في ذلك العوارض الوردية الحاملة للأحمال الشهيرة.تُظهر الصورة عملية تجميع المكونات الهيكلية لمبنى Luxfly، بما في ذلك العوارض الوردية الحاملة للأحمال الشهيرة.

تجميع عوارض Luxfly الوردية الحاملة للأحمال الشهيرة.

تُظهر الصورة عملية تجميع المكونات الهيكلية لمبنى Luxfly، بما في ذلك العوارض الوردية الحاملة للأحمال الشهيرة.

1 / 25

تُظهر الصورة عملية تجميع المكونات الهيكلية لمبنى Luxfly، بما في ذلك العوارض الوردية الحاملة للأحمال الشهيرة.
تلتقط الصورة عملية تركيب وحدة مروحة محورية رئيسية لنفق الرياح Luxfly في لوكسمبورغ. تتميز المجموعة بدوّار (rotor) كبير القطر مع شفرات من ألياف الكربون مثبتة على محور عمودي. تقوم رافعة بوضع مكون المروحة داخل مجرى الهواء، محاطاً بهيكل الدعم الفولاذي الأحمر للمنشأة. يغذي هذا المكون تدفق الهواء لنظام TunnelTech TT45 PRO.
تُظهر الصورة مكونات البلاستيك الزجاجي لمقطع الانكماش (airjet) الخاص بنفق الرياح TT45 Pro قيد التجميع في منشأة Luxfly. تُعد هذه العناصر جزءاً من النظام الديناميكي الهوائي المصمم لضمان تدفق هواء مستقر ومنخفض الاضطراب.
تُظهر الصورة التجميع النهائي لريش التوجيه في القسم السفلي من القناة لنفق الرياح Luxfly. تُستخدم ريش التوجيه لإعادة توجيه تدفق الهواء بكفاءة داخل حلقة إعادة التدوير، مما يقلل من الاضطراب وفواقد الضغط.
تركيب وتجميع مقطع الانكماش في حجرة الطيران لنفق الرياح TT45 Pro. يُعد مقطع الانكماش مكوناً ديناميكياً هوائياً حاسماً يضمن انتقال تدفق الهواء بسلاسة إلى حجرة الطيران.
يقوم فني بوضع قسم منحني من مجرى هواء مركّب FRP يحتوي على ريش توجيه أثناء تجميع نفق رياح Luxfly. يُشكل هذا المكون زاوية في حلقة إعادة التدوير TT45 PRO، والمصممة لإعادة توجيه تدفق الهواء داخل الهيكل الخرساني. تتضمن عملية التركيب محاذاة دقيقة لمجاري الهواء المركبة باستخدام سلاسل التثبيت لتلائم غلاف المبنى.
يقف فنيان من فنيي التركيب المجهزين بأحزمة الأمان ومعدات التثبيت على الإطار الفولاذي الهيكلي أثناء إنشاء منشأة القفز الحر الداخلي Luxfly في لوكسمبورغ. يقوم الموظفون بعمليات التثبيت على ارتفاع لمحاذاة مكونات نفق الرياح TunnelTech TT45 PRO مع هيكل التحميل الوردي المميز للمبنى. إلى اليمين، يظهر السطح الخارجي لتجميع نفق الرياح العمودي بجوار العوارض الفولاذية.
وحدات مبيت المروحة الزرقاء الكبيرة التي تحتوي على ريش توجيه ثابتة تنتظر التركيب في موقع نفق الرياح Luxfly في لوكسمبورغ. تعمل رافعة متحركة بجوار الهيكل الفولاذي الوردي المميز للمنشأة. تشكل هذه المكونات الميكانيكية الثقيلة القسم الثابت من مجموعة المروحة المحورية (Axial fan) لنظام TT45 PRO. يقوم فريق البناء بتجهيز المعدات على الأرض قبل رفعها إلى حلقة قناة الرجوع (Return duct) في المنشأة.
تُظهر الصورة لقطة درون لتجميع مبنى الهيكل المعدني لمنشأة LuxFly، كجزء من تركيب نفق الرياح TT45 Pro.
تُظهر الصورة عملية تجميع مبنى Luxfly، بما في ذلك تركيب ناشرات (diffusers) من البلاستيك المقوى بالزجاج. تُعد هذه الناشرات جزءاً من النظام الديناميكي الهوائي، وقد صُممت لتحسين تدفق الهواء وتقليل اضطراب الجريان (turbulence) داخل هيكل نفق الرياح.
تلتقط الصورة عملية تجميع نفق رياح للقفز الحر الداخلي TT45 Pro في منشأة Luxfly. تشمل المكونات المرئية هيكل حجرة الطيران وأقساماً من قنوات الهواء المركبة FRP، المصممة لتدفق هواء فعال وخفض الضوضاء.
عملية تفريغ مراوح محورية بوزن 12 طن في موقع إنشاء WindAlps في فرنسا. تلتقط الصورة عملية الرفع الثقيل المطلوبة لوضع مكونات تدفق الهواء الضخمة هذه لتركيبها داخل مرفق نفق الرياح.
تُظهر الصورة تجميعة ريش توجيه يتم رفعها برافعة من المبنى. في الخلفية، يظهر ناشر حجرة الطيران مع فتحات للإضاءة. تُستخدم ريش التوجيه لإعادة توجيه تدفق الهواء داخل حلقة إعادة التدوير، مما يقلل من الاضطراب والضوضاء.
تجميع القسم الزاوي من قناة الهواء مع ريش التوجيه في موقع بناء WindAlps. تم ترتيب ريش التوجيه لتحسين اتجاه تدفق الهواء وتقليل الاضطراب في نظام إعادة التدوير.
تعرض هذه الصورة ريش توجيه من الألومنيوم مجمعة ومتموضعة في الجزء العلوي من حجرة الطيران في نفق رياح مزدوج الحلقة في منشأة Windalps. تشكل هذه الريش هيكلاً مثلثاً يشبه المنزل مصمماً لتقسيم تدفق الهواء العمودي إلى مسارين منفصلين، وتوجيه الهواء إلى قنوات الرجوع اليسرى واليمنى. تظهر المنشأة قبل تركيب السقف، مما يسمح لضوء الشمس بإضاءة هيكل الريش وقنوات التبريد الداخلية.
منظور عمودي ينظر للأسفل عبر قسم الناشر العلوي لنفق رياح TT45 PRO في منشأة Wind Alps. تتميز الجدران اللوحية البيضاء لدارة تدفق الهواء بمنافذ وصول دائرية وتؤدي إلى مستوى حجرة الطيران. في الأسفل، تساعد سلاسل التجهيز وآلات البناء الزرقاء في تركيب مكونات حجرة الطيران الزجاجية وفلنجات التوصيل الفولاذية.
يظهر الهيكل الفولاذي العلوي لنفق رياح TT45 PRO أثناء التجميع في منشأة WindAlps. تم تركيب أنابيب مشعب هيدروليكية سوداء في زوايا القناة، وتتصل بنظام التبريد النشط المدمج داخل ريش التوجيه (turning vanes). تقوم هذه الوصلات بتدوير المياه عبر الريش للتحكم في درجة حرارة تدفق الهواء. الهيكل الفولاذي مثبت على أساس خرساني، مما يوضح حجم التركيبات الميكانيكية المطلوبة لنظام حجرة الطيران بقطر 4.5 متر.
تجميع حجرة الطيران TT45 PRO يجري في منشأة Wind Alps. تقوم رافعة عنكبوتية (spider crane) بوضع الألواح الزجاجية المنحنية ومتعددة الطبقات على القاعدة الفولاذية الهيكلية لتشكيل منطقة الطيران الدائرية الخالية من الإطارات. كابلات التثبيت تعلق الحلقة المعدنية العلوية بينما توجد صناديق إضافية تحتوي على أقسام زجاجية جاهزة للتركيب في الخلفية. تؤسس مرحلة البناء هذه منطقة الطيران الشفافة المميزة لطراز TT45 PRO.
تقوم رافعة عنكبوتية متخصصة مجهزة برافعة فراغية (vacuum lifter) للخدمة الشاقة بوضع لوح زجاجي منحني كبير لـ حجرة الطيران TT45 PRO. يقوم متسلقون صناعيون معلقون من الحلقة الخرسانية العلوية بتوجيه الزجاج متعدد الطبقات الماص للضوضاء إلى الإطار الفولاذي، بينما يقوم الفنيون على السقالات بمحاذاة القاعدة. عملية التجميع هذه في منشأة Wind Alps في فرنسا تبني منطقة الطيران الشفافة والأسطوانية لـ نفق رياح بدارة مغلقة.
خراطيم إمداد مياه التبريد المتصلة بريش التوجيه لنفق الرياح TT45 PRO في منشأة WindAlps. يستخدم نظام التبريد النشط ريش التوجيه هذه كمبادلات حرارية مدمجة في القناة. تدور المياه المُبرَّدة عبر قنوات داخلية ضمن الريش الألومنيوم المجوفة، لامتصاص الحرارة الناتجة عن احتكاك الهواء وتشغيل المروحة. يتيح هذا التكوين إدارة حرارية مباشرة داخل زوايا القناة دون إدخال مقاومة ديناميكية هوائية إضافية أو ملفات تبريد منفصلة في مسار تدفق الهواء.
