Insinöörityön huippua
Tutustu saksalaiseen insinööritaitoon, joka on tehnyt TunnelTechistä maailmanlaajuisen suunnannäyttäjän suorituskyvyssä, energiatehokkuudessa ja käyttövarmuudessa.
Lentokammio
Kävijöille lentokammio on itse tuulitunneli. Sen vallankumouksellinen suunnittelu takaa parhaan mahdollisen turvallisuuden ja lentomukavuuden.

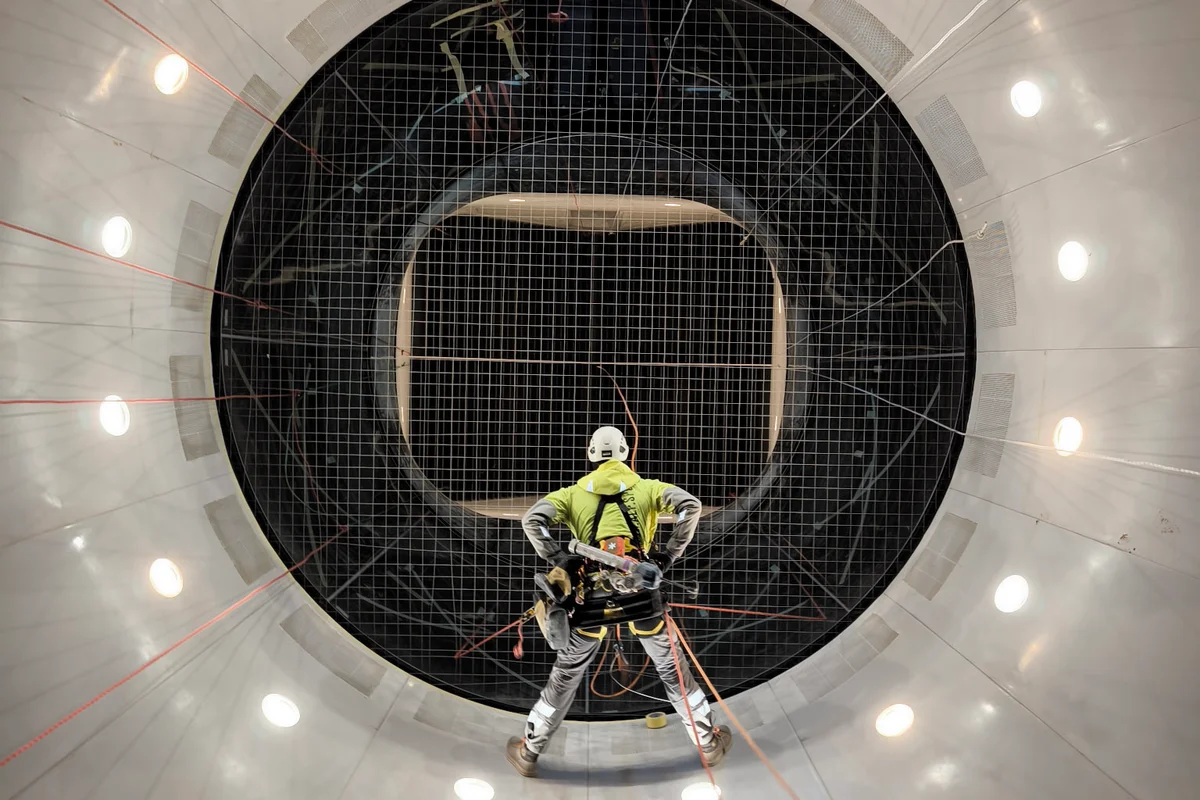

- •Matalan ilmanvastuksen teräsvaijereista punottu innovatiivinen turvaverkko vaimentaa iskuja tehokkaasti lentokammion reunoilla
- •Pehmustettu sisäänkäynti ehkäisee loukkaantumisia ja pitää ilmavirran tasaisena

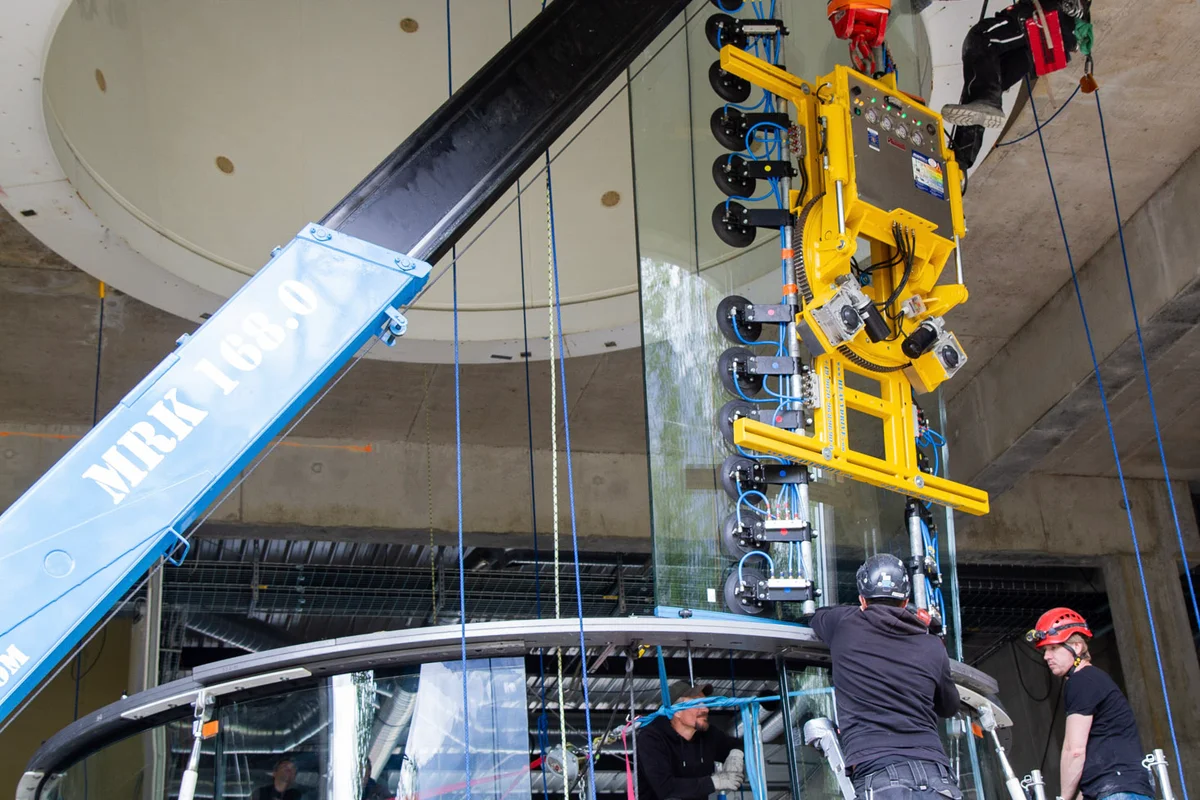

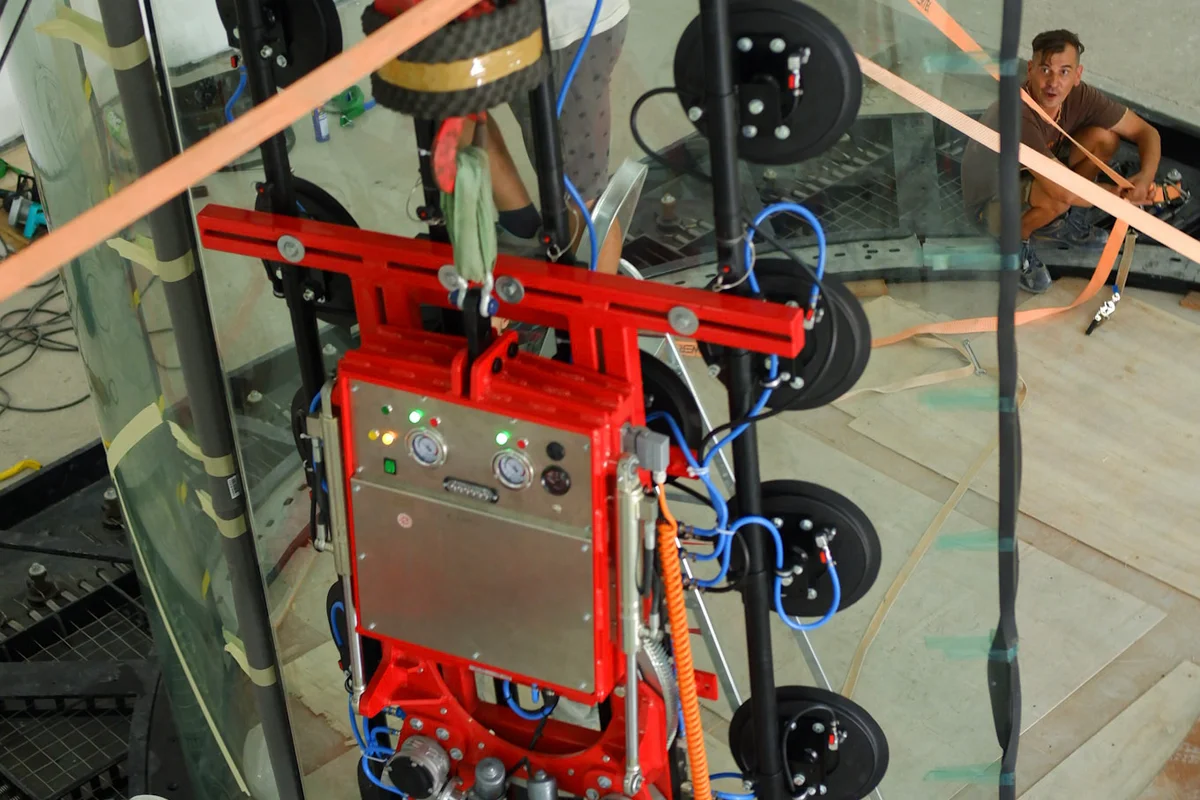

- •TunnelTechille tunnusomainen kehyksetön, kartiomainen lasiosa kaksinkertaistaa näkyvän lentotilan turvallisuudesta tinkimättä
- •Täysin pyöreä, monikerroksinen ja ääntä vaimentava lasirakenne varmistaa tasaisen ilmavirran toisin kuin monikulmaiset kammiot
- •Kammion korkeus jopa 24 m, lasiosat jopa 8 m
- •Ilmanopeuden turvallinen 2,12-kertainen hidastuminen kammion yläosassa
Aksiaalipuhaltimet
TunnelTech-järjestelmien sydän – tarkasti mitoitettu ja huippulaadukkaasti valmistettu. 16 vuoden ja miljoonien käyttötuntien aikana luotettavuus on ollut täydellinen: yhtäkään osaa tai laakeria ei ole koskaan jouduttu vaihtamaan.
- •Strateginen kumppanuus EVG Lufttechnikin kanssa – yli 40 vuoden kokemus aerodynamiikasta
- •Hiilikuituiset siivet asettavat uuden standardin energiatehokkuudelle ja tärinänhallinnalle
- •Suuri halkaisija ja alhainen pyörimisnopeus minimoivat melun ja tärinän
- •ABB:n tai Siemensin sähkömoottorit, joiden odotettu käyttöikä on yli 30 vuotta
- •Kattava anturointi tärinän, lämpötilan ja öljytason valvontaan
- •Automaattinen voitelujärjestelmä ja räätälöidyt taajuusmuuttajat
FRP-komposiitti-ilmakanavat
Kuten huippuluokan purjeveneet, myös tuulitunnelin tehokkuus perustuu täydelliseen virtaviivaisuuteen. Aerodynaamisesti optimoidut linjat ohjaavat ilmavirran esteettömästi puhaltimilta lentokammioon ja takaisin.
- •Huipputarkka valmistus takaa saumattomat ja tasaiset siirtymät tunnelin osien välillä
- •Poistaa seinämien lähellä syntyvän turbulenssin, joka on merkittävin melun ja tärinän lähde
- •Sandwich-komposiittirakenne vaimentaa ääntä sen sijaan, että johtaisi sitä rakenteisiin
- •Ehkäisee perinteisille ilmakanaville tyypilliset hallitsemattomat resonanssipiikit
- •Alan alhaisin Darcy-Weißbach-kitkakerroin (0,185)
- •Mahdollistaa asennuksen vaativiin kohteisiin, kuten ostoskeskuksiin
Ohjaussiivet
Tuulitunnelin suorituskyvyn perusta. NASA:n tutkimukset osoittavat, että jopa 30 % tunnelin energiahäviöistä voi johtua ohjaussiipien virheellisestä suunnittelusta, väärästä mitoituksesta tai epäasianmukaisesta asennuksesta.
- •Tarkasti laskettu profiili takaa optimaalisen ilmanohjauksen
- •Oikea siipitiheys ehkäisee turbulenssia
- •Oikeaoppinen asennus maksimoi hyötysuhteen
- •Ontto rakenne mahdollistaa integroidun aktiivijäähdytyksen
- •Vaikuttaa merkittävästi virtauksen laatuun – joko vähentää tai aiheuttaa turbulenssia
- •Oikealla suunnittelulla jopa 30 % energiansäästö
Passiivinen jäähdytys (ilmanvaihto)
Passiivinen jäähdytys eli ilmanvaihto pienentää energiakustannuksia jopa 30–35 %. Menetelmä perustuu ilman vaihtamiseen ulkoilman kanssa, mikä poistaa kalliiden vedenjäähdyttimien, niiden huollon ja investointikustannusten tarpeen.
- •Korvaa jopa 20 % kiertoilmasta ulkoilmalla
- •Jäähdyttää järjestelmän tehokkaasti, kun ulkolämpötila on alle 30 °C
- •Vähentää kokonaisenergiankulutusta jopa 30–35 %
- •Poistaa kalliiden jäähdytyslaitteistojen tarpeen
- •Ei vedenjäähdyttimien huoltokustannuksia
- •Jopa 60 % pienempi sähkönkulutus suoran ilmanvaihdon ansiosta
Aktiivinen jäähdytysjärjestelmä
Suunniteltu kuumiin ilmastoihin ja kohteisiin, joissa vaaditaan hiljaista toimintaa asutuksen lähellä. Jäähdytysneste kiertää onttojen ohjaussiipien läpi, jolloin ne toimivat lämmönvaihtimina.
- •Jäähdytysneste kiertää onttojen ohjaussiipien sisällä
- •Siivet toimivat lämmönvaihtimina ja jäähdyttävät ilmavirran tasaisesti
- •Poistaa perinteisten jäähdytysmenetelmien aiheuttaman turbulenssin
- •Mahdollistaa käytön kaikissa ilmasto-olosuhteissa
- •Melutaso alhaisimmillaan 51 dBA
- •Mahdollistaa asennuksen asuinalueiden välittömään läheisyyteen (30 m)
BASE-hyppykammio
Tuulitunnelin yläosassa sijaitseva BASE-kammio on korvaamaton työkalu ammattimaisessa laskuvarjokoulutuksessa. Se tarjoaa lisäsisäänkäynnin lentokammioon, mikä mahdollistaa hallittujen lentokoneesta tehtävien uloshyppyjen harjoittelun turvallisessa ympäristössä.
- •Lisäsisäänkäynti lentokammion yläosassa realistista uloshyppyharjoittelua varten
- •2x tuulennopeuden vähennys ovella turvallisempien harjoitusolosuhteiden takaamiseksi
- •Ainoa tila, joka soveltuu harjoitteluun vakauttavan laskuvarjon kanssa
- •Parantaa merkittävästi turvallisuutta harjoitusten aikana
- •Voidaan pyynnöstä suunnitella muistuttamaan lentokoneen matkustamoa
- •Täysi automaatio ja turvajärjestelmät saatavilla

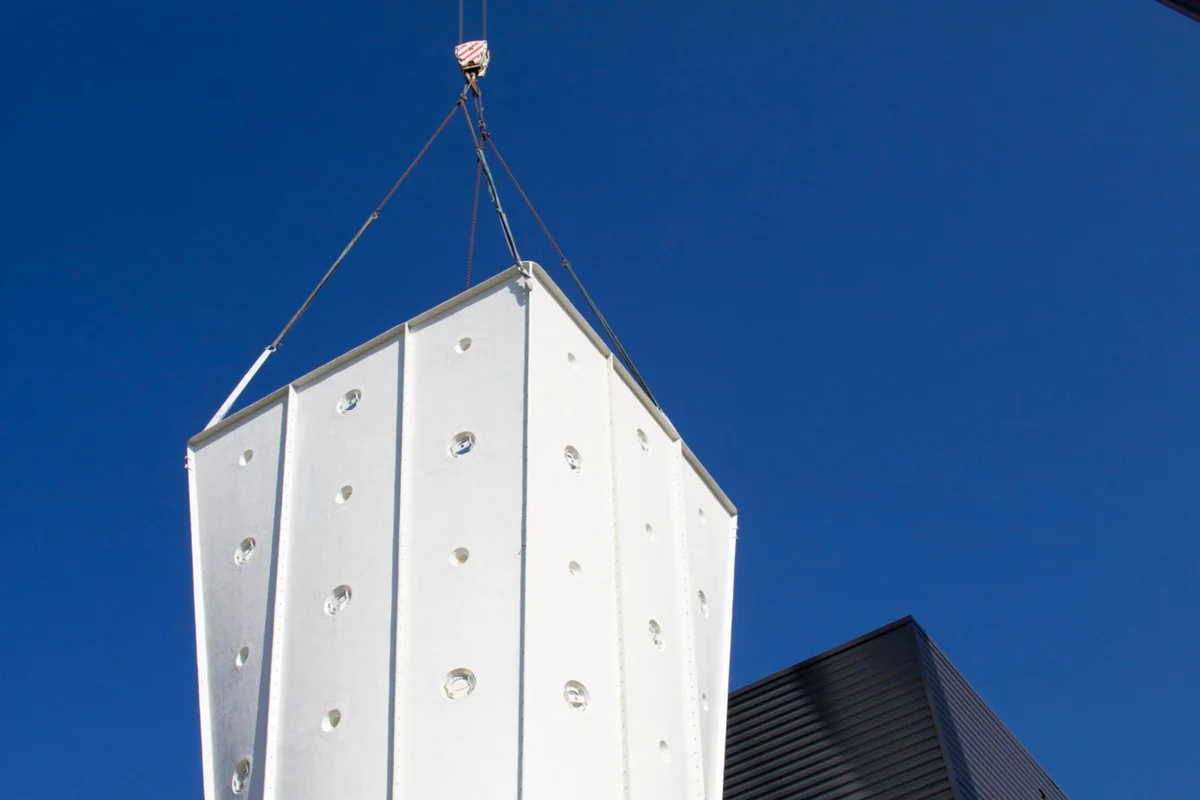

Nosturi nostaa Windalpsissa FRP-lentokammion diffuusoriosaa, jossa on valaistusportit.
Ajoneuvonosturi nostaa valkoista, viistettyä FRP-diffuusorisegmenttiä (lasikuitu) paikoilleen Windalpsin laitoksessa Ranskassa. Tämä komponentti muodostaa lentokammion yläosan, joka sijaitsee suoraan lasisen lentoalueen yläpuolella. Rakenteessa on selkeät pyöreät portit, jotka on suunniteltu valaistuselementtien asennusta varten. Osana suljettua kiertoa tämä diffuusori laajentaa ilmavirran poikkileikkausta ilmannopeuden vähentämiseksi sen poistuessa lentokammiosta.
