סדרת PRO

רמת אליפות

TT52 PRO

אתר אליפות ברמה עולמית

מתוכנן לתחרויות ברמה עולמית ומתקני דגל. תא הטיסה הנרחב של 5.2 m מכיל צוותי מבנים גדולים עם זרימת אוויר יוצאת דופן ונטולת טורבולנציה.

קוטר תא הטיסה

⁦5.2 m (17')⁩

מהירות מרבית

⁦296 km/h⁩

הספק

⁦1,800 kW⁩

רמת רעש

⁦60 dB(A)⁩

תכונות עיקריות

תא טיסה בקוטר 5.2 m ברמת אליפות

מהירות רוח עד 296 km/h

גובה זכוכית מרבי של 20 m

קירור אוורור פסיבי

איכות זרימת אוויר פרמיום

אפשרות לתא לקפיצות BASE

מפרט טכני

כללי

קוטר תא הטיסה⁦5.2 m (17')⁩

גובה זכוכית (ברירת מחדל)⁦8 m (26'2")⁩

גובה זכוכית (מרבי)⁦20 m (65'6")⁩

קצב דיפוזיה⁦1.9⁩

יישומים אידיאליים

אליפויות עולם

הבמה האולטימטיבית לטורנירים גלובליים ותעופת גוף ברמה עולמית.

אימון צוותים גדולים

כמה צוותי טיסת מבנים בו-זמנית

צבאי מתקדם

סביבות אימון אווירודינמי קריטיות למשימה עבור כוחות מיוחדים ויחידות טקטיות מיוחדות.

מתקני דגל

אטרקציות יעד אייקוניות

TT52 PRO בפרויקטים אמיתיים

מנהרות רוח מדגם זה סופקו ופועלות ברחבי העולם.

Kuzbass Arena

קמרובו, חבר המדינות2023

TT52 PRO

השוואת דגמים

גלו דגמי מנהרות רוח נוספים בסדרה שלנו.

שירות ותמיכה

תחזוקה, שדרוג ושיפוץ לכל דגם של TunnelTech.

תחזוקה שדרוג ומודרניזציה שיפוץ

מוכנים להתחיל את הפרויקט שלכם?

שתפו פעולה עם צוות ההנדסה שלנו בשטוטגרט כדי להגדיר את פתרון מנהרת הרוח האידיאלי בעל הביצועים הגבוהים עבור היעדים הספציפיים שלכם.

תעופה אנושית(15)

הרכבה והתקנת ציוד למנהרת רוח(10)

בניית מתקנים(7)

פנים(4)

חיצוני(5)

Show(3)

מבט מרשים על ה-TT52 Pro ב-Kuzbass Arena, המציג לראווה את תא הטיסה העצום בקוטר 5.2 מטר. החלק הגלילי השקוף, הבנוי מזכוכית רב-שכבתית סופגת רעש ומואר בתאורה סגולה, מתחבר בצורה חלקה לתעלת החזרה העליונה. מימין ניתן לראות את המבואה בעלת קירות הזכוכית ואת מערכת תא נעילת האוויר (airlock). המתקן מבוסס על תכנון מחזורי (recirculating) בעל לולאה אחת, שתוכנן במיוחד לפעולה בקיבולת גבוהה ולאימון מקצועי. preview

כאן הנדסה בביצועים גבוהים פוגשת בטיחות ללא פשרות. הכניסה ל-TT52 Pro ב-Kuzbas Arena מציגה את מסגרת הפלדה המבנית החזקה ואת הזכוכית הרב-שכבתית המעוקלת בדיוק רב. הדלת, שתוכננה לשימוש מסחרי אינטנסיבי ולתחרויות, משלבת בקרת גישה חכמה וכפתור E-stop בולט להתערבות בטיחותית מיידית. תא הטיסה בקוטר 5.2 מטר מואר בתאורת LED סגולה, המדגישה את רשת הבטיחות האווירודינמית בתחתית.

מדריך (instructor) מלווה מעופף צעיר במנח belly flying בתוך תא הטיסה (flight chamber) מדגם TT52 Pro ב-Kuzbas Arena. המתקן, בקוטר 5.2 מטר, מצויד בקירות זכוכית רב-שכבתית (multilayer glass) ללא מסגרת, המעניקים לצופים באטריום ראות מושלמת תוך שמירה על בטיחות מקסימלית. מימין ניתן לראות את עמדת המפעיל הצמודה לתא נעילת האוויר (airlock), השולטת במדויק על ספיקת האוויר (airflow). preview

השער לטיסה מקצועית: כניסת TT52 Pro ב-Kuzbas Arena.

כאן הנדסה בביצועים גבוהים פוגשת בטיחות ללא פשרות. הכניסה ל-TT52 Pro ב-Kuzbas Arena מציגה את מסגרת הפלדה המבנית החזקה ואת הזכוכית הרב-שכבתית המעוקלת בדיוק רב. הדלת, שתוכננה לשימוש מסחרי אינטנסיבי ולתחרויות, משלבת בקרת גישה חכמה וכפתור E-stop בולט להתערבות בטיחותית מיידית. תא הטיסה בקוטר 5.2 מטר מואר בתאורת LED סגולה, המדגישה את רשת הבטיחות האווירודינמית בתחתית.

2 / 15

מנהרת הרוח TT52 Pro ב-Kuzbass Arena מתהדרת בתא טיסה בקוטר 5.2 מטר, הבנוי מזכוכית רב-שכבתית עגולה וסופגת רעשים. בתמונה נראה מעופף מתמרן בזרם האוויר בעוד המפעיל שולט במערכת מתחנת העבודה החיצונית. מתקן זה משתמש בעיצוב לולאה יחידה (single-loop) המותאם לאימון מקצועי, ומעניק ראות מושלמת דרך קירות הזכוכית נטולי המסגרת.

מדריך מבצע spotting למעופף צעיר במנח belly flying בתוך מנהרת הרוח TT52 Pro ב-Kuzbas Arena. תא הטיסה, בקוטר 5.2 מטרים, מוקף בזכוכית רב-שכבתית מעוגלת המעניקה ראות מושלמת למתרחש בפנים. הצמד מתאמן מעל רשת בטיחות מכבלי פלדה, כשהמדריך שומר על יציבות התלמיד ומיקומו הנכון בזרם האוויר.

מדריך מבצע ספוטינג (spotting) למעופף במנח belly flying בתוך מנהרת הרוח TT52 Pro ב-Kuzbass Arena. תא טיסה (flight chamber) זה בקוטר 5.2 מטר מצויד בזכוכית רב-שכבתית ללא מסגרת המבודדת רעשים, ומתוכננת לזרימת אוויר אחידה (flow uniformity) וראות מושלמת. הפעילות מתבצעת מעל רשת בטיחות מכבלי פלדה בעלי גרר נמוך, כשהכניסה מימין מתבצעת דרך ה-airlock השקוף.

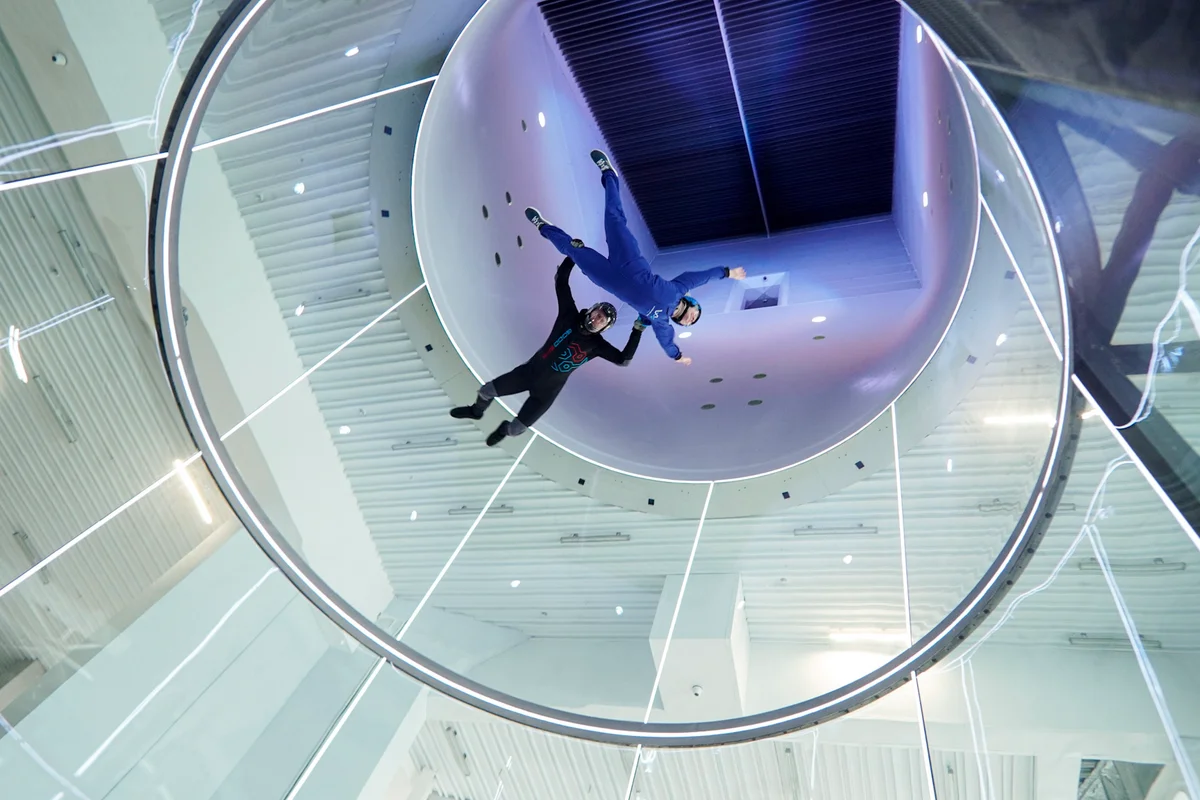

מבט מלמטה מעלה דרך תא הטיסה בקוטר 5.2 מטר, המציג מדריך הלוקח מתחיל לטיסה גבוהה. ניתן לראות את קירות הזכוכית העגולים והייחודיים של TunnelTech, ואת הדיפיוזר הלבן המתרחב אל תעלת החזרה, שם נחשפים להבי ההנחיה בראש הלולאה. טבעות התאורה המשולבות מעניקות מראה מרשים לתא בזמן הטיסה.

תצוגה מרשימה של שליטה ב-bodyflight: שני מעופפים מקצועיים מבצעים תרגיל head-down מסונכרן בתוך ה-TT52 Pro ב-Kuzbas Arena. הזוג מתנשק באוויר תוך כדי ריחוף יציב מעל שכבת עשן תיאטרלי. תא הטיסה, בקוטר 5.2 מטר, מציג את עיצוב הזכוכית ללא מסגרת הייחודי של TunnelTech, המעניק לצופים ראות מושלמת תחת תאורה אדומה דרמטית.

צמד מעופפים מבצע תמרוני freestyle מתואמים בתוך מנהרת הרוח TT52 Pro. הפירוטכניקה המופעלת על רשת הבטיחות יוצרת אפקט ויזואלי מרשים, כאשר הניצוצות נשאבים מיד כלפי מעלה אל תוך זרימת האוויר העוצמתית.

צילום מרהיב זה מ-Kuzbass Arena מדגים את הרב-גוניות של תא הטיסה מדגם TT52 Pro. בעוד זיקוקים וערפל יוצרים אווירה דרמטית מחוץ לזכוכית, פליירית בשמלה לבנה מבצעת תמרון head-down מדויק בפנים, מלווה בפלייר נוסף. התמונה ממחישה כיצד הטכנולוגיה של TunnelTech תומכת באירועי בידור ואמנות ברמה גבוהה לצד ספורט מקצועני.

צוות גדול מתרגל מבנה belly flying בתוך תא הטיסה בקוטר 5.2 מטר של מנהרת הרוח TT52 Pro ב-Kuzbas Arena. הקוטר הרחב מאפשר למספר מעופפים לבצע אימון Relative Work מקצועי בו-זמנית מעל רשת הבטיחות האווירודינמית. קירות הזכוכית העגולים מעניקים לצופים ראות מושלמת, בעוד טיימר הטיסה הדיגיטלי מאפשר מעקב מדויק אחר משך האימון.

צוות מקצועי מבצע תמרוני Relative Work בתוך תא הטיסה מדגם TT52 Pro ב-Kuzbas Arena. תא הטיסה, בקוטר 5.2 מטרים, מותאם לקבוצות גדולות ולאימונים מתקדמים. ניתן להבחין ברשת הבטיחות מכבלי פלדה בעלי גרר נמוך בבסיס ובקירות הזכוכית הרב-שכבתית ללא מסגרת המקיפים את אזור התעופה. העיצוב העגול והשקוף מאפשר לצופים ולמאמנים מבט ברור ונטול עיוותים על המתרחש בפנים.

מעופף מקצועי מדגים את עוצמת זרימת האוויר של ה-TT52 Pro ב-Kuzbas Arena בצלילה אנכית מהירה. זווית הצילום מלמטה למעלה חושפת את ההנדסה המתקדמת: מעל מקטע הזכוכית חסר המסגרת נראה חרוט הדיפיוזר הבטיחותי, ובחלק העליון של תעלת החזרה ניתן להבחין בלהבי ההנחיה (turning vanes) היעילים.

בתוך ה-TT52 Pro ב-Kuzbas Arena, ספורטאי מקצועי מבצע תמרון head-down מדויק, ומציג לראווה את איכות הזרימה יוצאת הדופן של המנהרה. תא הטיסה בקוטר 5.2 מטר כולל את הזכוכית הרב-שכבתית העגולה לחלוטין של TunnelTech, אשר לא רק סופגת רעש אלא גם מבטיחה ראות נקייה מעיוותים לצופים ולמאמנים. המעבר החלק לדיפיוזר העליון הכהה, המודגש על ידי תאורת LED משולבת, ממחיש את העיצוב האווירודינמי הנקי של המערכת.

מעופף מקצועי מבצע תמרון head-down בתוך תא הטיסה TT52 Pro ב-Kuzbas Arena. תא הזכוכית בקוטר 5.2 מטר מספק את זרימת האוויר היציבה והמהירה הנדרשת עבור bodyflight ברמה הגבוהה ביותר. מתקן זה מבוסס על טכנולוגיית ה-single-loop של TunnelTech ומותאם במיוחד לאימונים מקצועיים ותחרויות.
