Technische excellentie
Ontdek de Duitse engineering die TunnelTech tot de wereldwijde standaard maakt voor prestaties, energie-efficiëntie en betrouwbaarheid.
Vliegruimte
Het hart van de vliegervaring – een revolutionair ontwerp voor maximale veiligheid en comfort.
- •Revolutionair veiligheidsnet van staalkabels met lage luchtweerstand absorbeert impactkrachten daar waar dit het meest nodig is: aan de buitenrand
- •Gevoerde ingang voorkomt letsel en garandeert een gelijkmatige luchtstroom

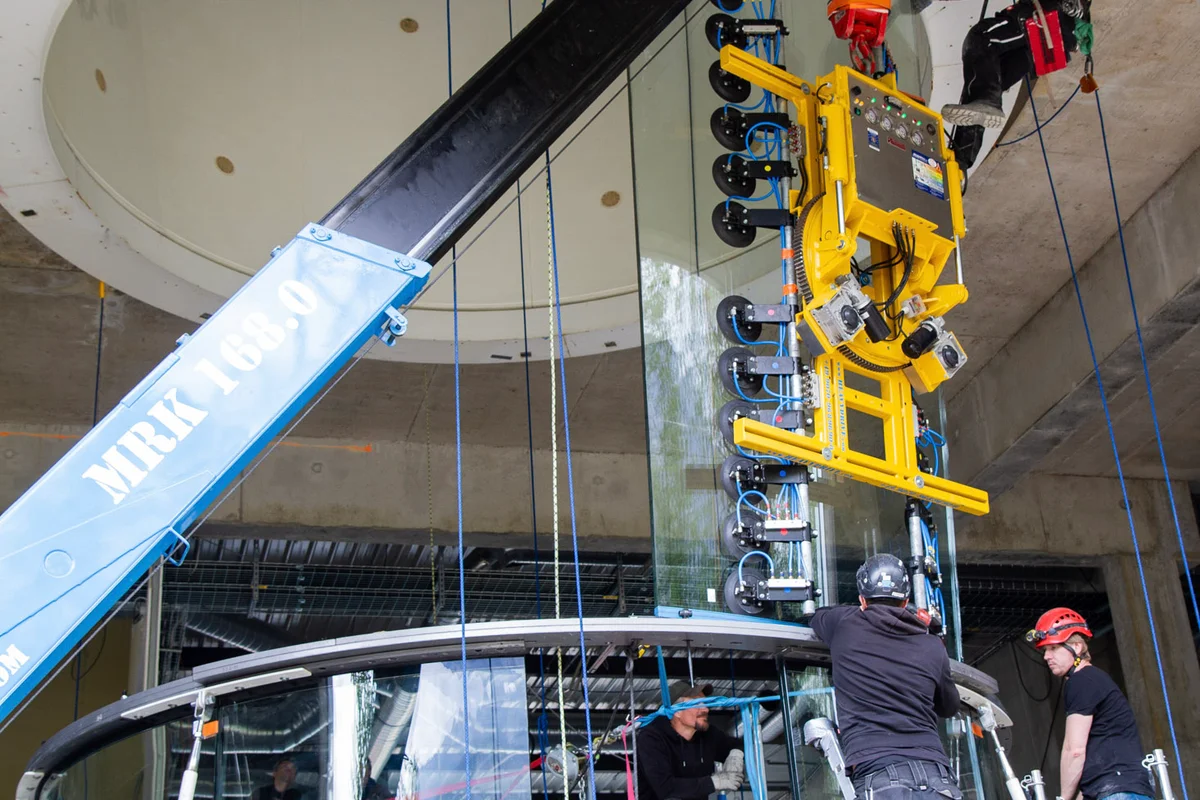

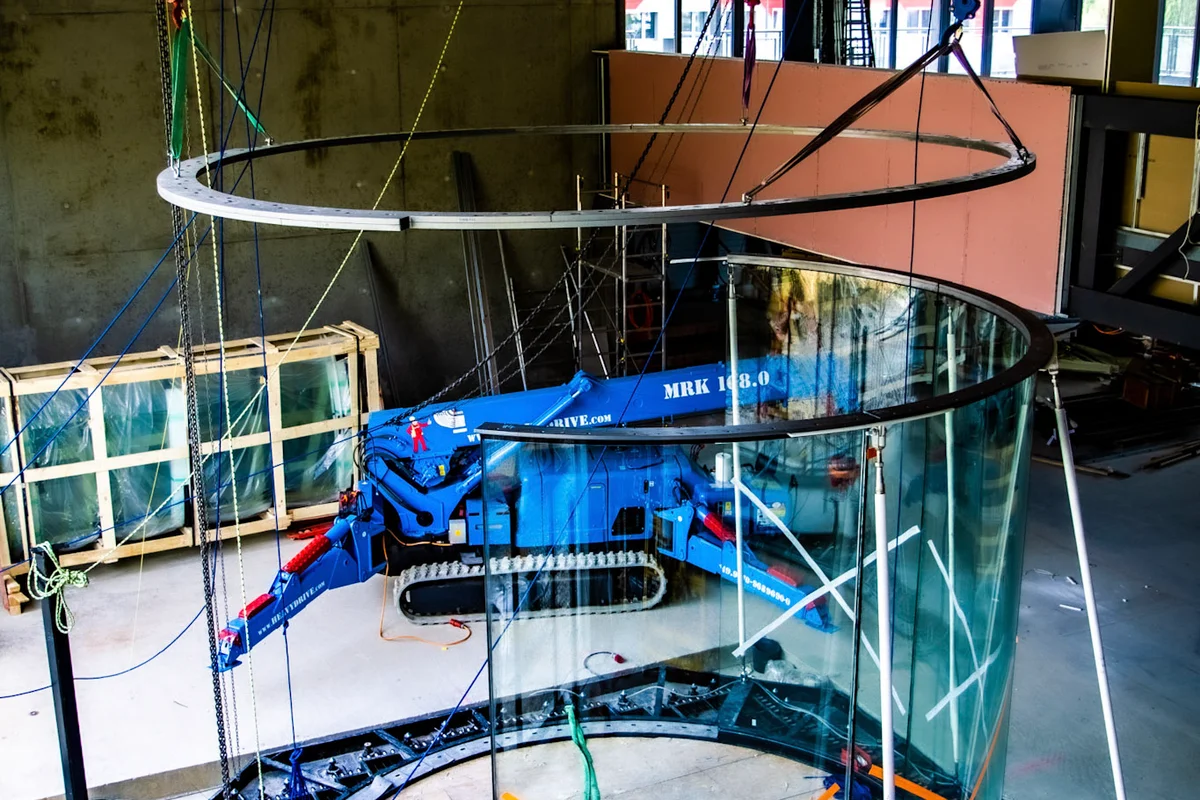

- •Kenmerkende conische, frameloze glazen sectie voor tweemaal zoveel zichtbare vliegruimte

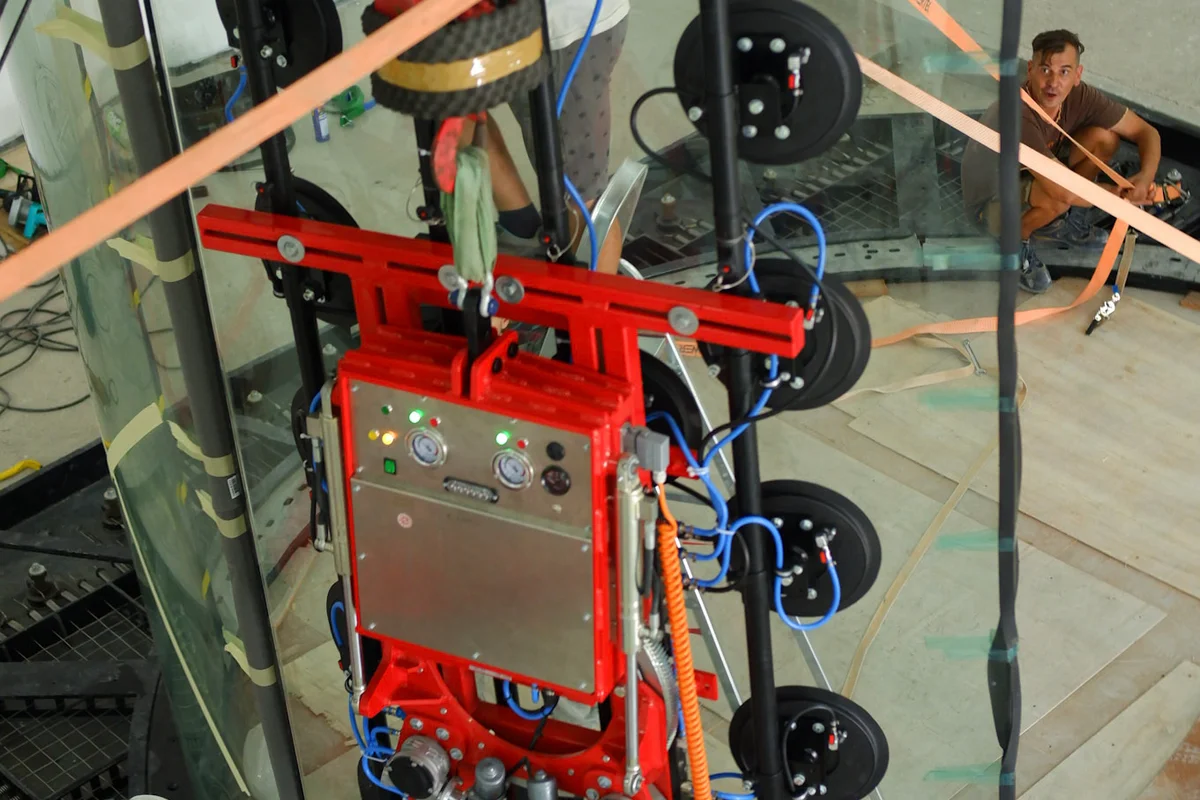

- •Perfect rond, meerlaags en geluiddempend glas zorgt voor een optimale luchtstroom
- •Totale hoogte tot 24 m met glassecties tot 8 m
- •Snelheidsreductie met een factor 2,12 voor optimale veiligheid
Axiale ventilatoren
Het krachtige hart van elke TunnelTech-installatie – nauwkeurig berekend en met uiterste precisie vervaardigd. Met miljoenen bedrijfsuren in 16 jaar tijd is de staat van dienst onberispelijk: nog nooit was vervanging van een onderdeel of lager nodig.
- •Strategische samenwerking met EVG Lufttechnik – meer dan 40 jaar expertise in aerodynamica
- •Koolstofvezel bladen zetten een nieuwe standaard voor energie-efficiëntie en trillingsbeheersing
- •Grote diameter en laag toerental zorgen voor minimaal geluid en trillingen
- •ABB- of Siemens-elektromotoren met een verwachte levensduur van meer dan 30 jaar
- •Continue monitoring van trillingen, temperatuur en oliepeil
- •Automatische smering en individuele frequentieregelaars (VFD)

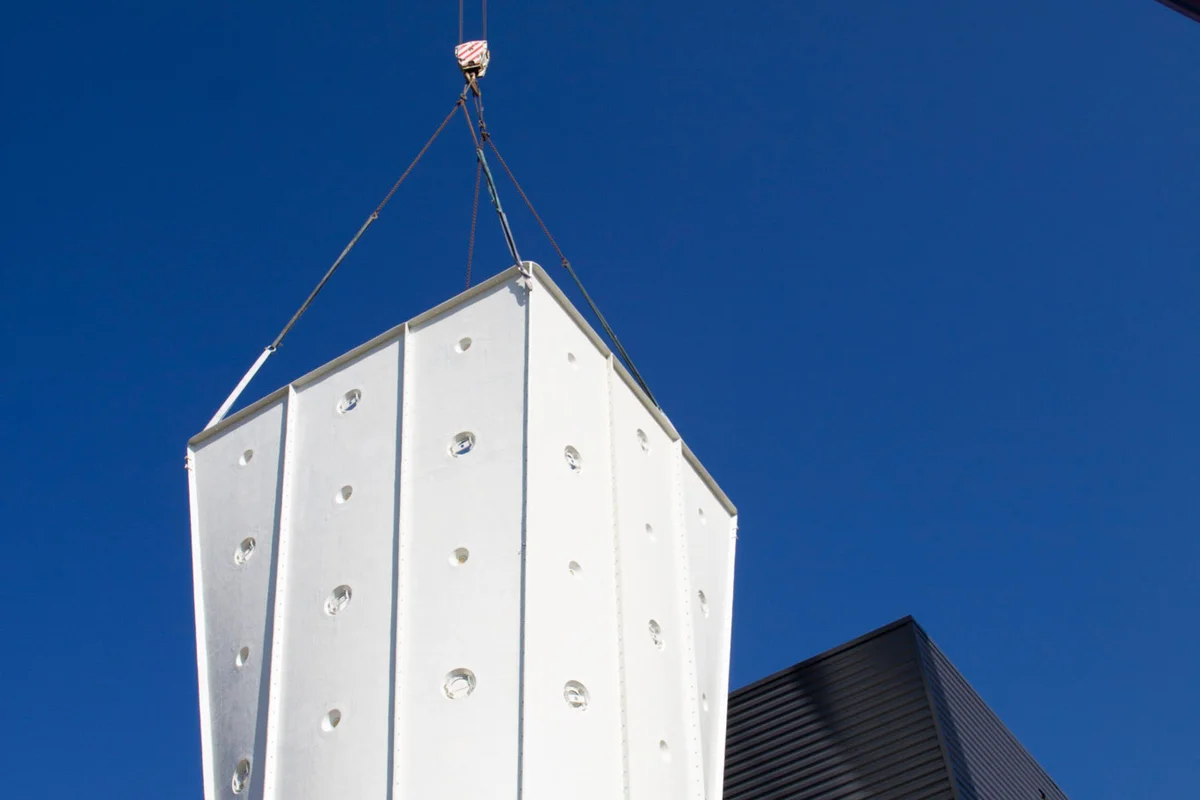

FRP-composietkanalen
Net zoals een zeilboot van wereldklasse wordt ontworpen rond een perfecte stroomlijn, hangt de efficiëntie van een windtunnel af van geoptimaliseerde aerodynamische vormen. Deze leiden de luchtstroom ongehinderd van de ventilatoren naar de vliegruimte en terug.
- •Hoogste precisie garandeert naadloze overgangen tussen tunnelsecties
- •Elimineert turbulentie langs de wanden – de hoofdoorzaak van geluid en trillingen
- •Sandwichconstructie absorbeert geluidsgolven in plaats van deze door te geven
- •Voorkomt ongecontroleerde resonantiepieken, een veelvoorkomend probleem bij conventionele luchtkanalen
- •Laagste Darcy-Weißbach-wrijvingscoëfficiënt (0,185) in de sector
- •Maakt installatie mogelijk op veeleisende locaties, zoals winkelcentra

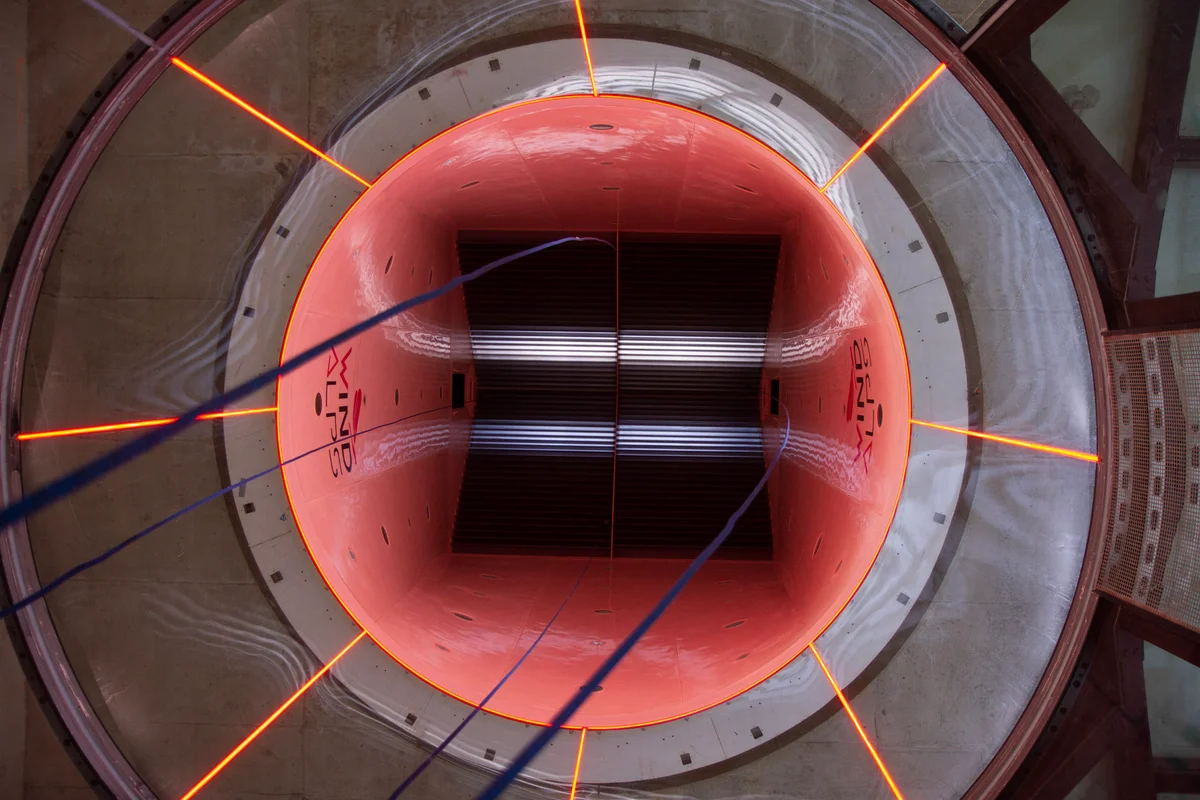

Geleideschoepen
De basis van een efficiënte windtunnel. Uit NASA-onderzoek blijkt dat tot 30% van het energieverlies in een tunnel wordt veroorzaakt door slecht ontworpen geleideschoepen, onjuiste spatiëring of foutieve montage.
- •Nauwkeurig berekend profiel voor optimale luchtgeleiding
- •Correcte spatiëring van de schoepen voorkomt turbulentie
- •Juiste montage garandeert maximale efficiëntie
- •Holle profielen maken integratie van actieve koeling mogelijk
- •Cruciaal voor de luchtkwaliteit: minimaliseert turbulentie
- •Tot 30% energiebesparing dankzij geoptimaliseerd ontwerp
Passieve koeling (Ventilatie)
Passieve koeling via ventilatie verlaagt de energiekosten met 30-35%. Door warmte-uitwisseling met de buitenlucht maakt dit systeem dure chillers, hoge investeringskosten en complex onderhoud overbodig.
- •Ververst tot 20% van de circulerende luchtstroom met buitenlucht
- •Effectieve koeling bij buitentemperaturen onder 30°C
- •Verlaagt het totale energieverbruik met 30-35%
- •Maakt kostbare koelinstallaties overbodig
- •Geen onderhoudskosten voor chillers
- •Tot 60% lager stroomverbruik dankzij directe ventilatie
Actief koelsysteem
Ideaal voor warme klimaten en geluidsgevoelige locaties nabij woonwijken. Koelvloeistof circuleert door holle geleideschoepen die fungeren als geïntegreerde warmtewisselaars.
- •Koelvloeistofcirculatie via holle geleideschoepen
- •Schoepen werken als warmtewisselaars voor gelijkmatige koeling
- •Elimineert turbulentie die gebruikelijk is bij traditionele koelmethoden
- •Geschikt voor elk (ook extreem) klimaat
- •Geluidsniveau beperkt tot 51 dBA
- •Maakt installatie in de directe nabijheid van woonwijken (30 m) mogelijk
BASE-jumpkamer
De BASE-kamer, gesitueerd bovenin de windtunnel, is een onmisbaar instrument voor professionele parachutetraining. Het biedt een secundaire toegang tot de vliegkamer, waardoor het mogelijk is om gecontroleerde exits uit een vliegtuig te oefenen in een veilige omgeving.
- •Secundaire ingang bovenin de vliegkamer voor realistische exittraining
- •2x reductie van de windsnelheid bij de deur voor veiligere trainingsomstandigheden
- •De enige ruimte die geschikt is voor training met een stabilisatieparachute
- •Verhoogt de veiligheid tijdens trainingssessies aanzienlijk
- •Kan op verzoek worden ontworpen als vliegtuigcabine
- •Volledige automatisering en veiligheidssystemen beschikbaar

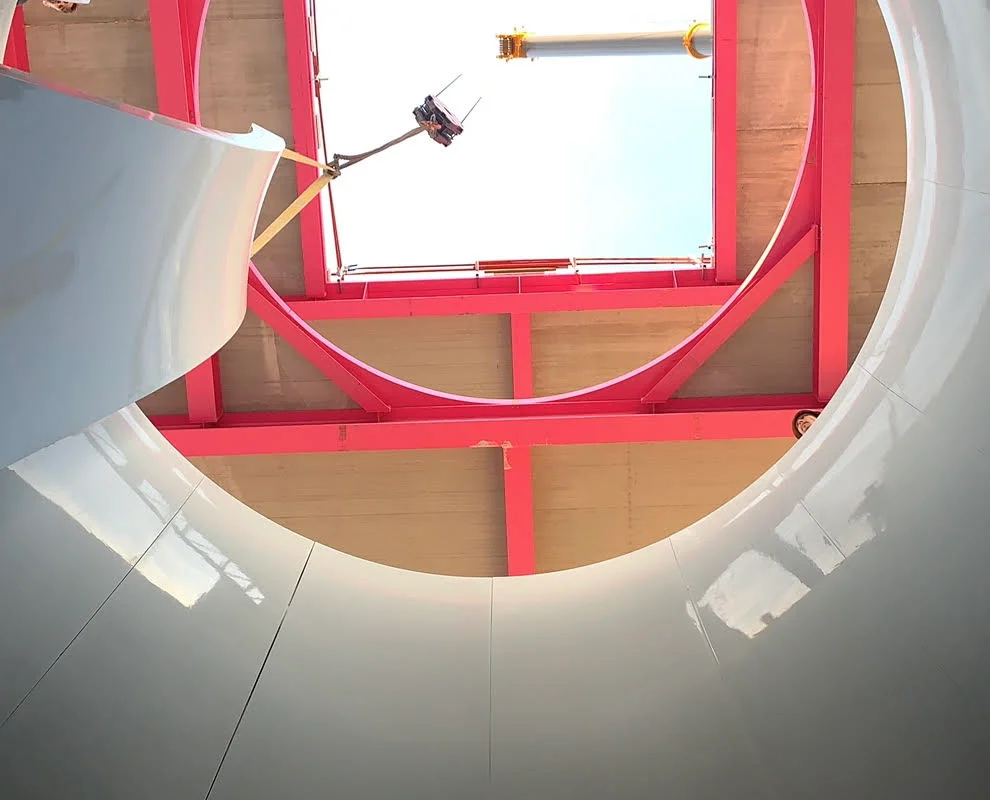

Montage van de contractiesectie in de TT45 Pro vliegruimte.
Installatie en montage van de contractiesectie in de vliegruimte van de TT45 Pro windtunnel. De contractiesectie is een cruciaal aerodynamisch onderdeel dat zorgt voor een soepele overgang van de luchtstroom naar de vliegruimte.
