SMART-serie

FAI Compliant

TT43 SMART

Prestaties Klaar voor Kampioenschappen

Het vlaggenschipmodel van de SMART-serie, ontworpen voor professionele trainingscentra en competitielocaties. Beschikt over zowel enkele als dubbele lus-configuraties.

Diameter Vliegruimte

4.3 m (14')

Max Snelheid

280 km/h

Vermogen

1,260 kW

Geluidsniveau

60 dBA

Belangrijkste Kenmerken

4,3 m FAI-compliant vliegruimte

Tot 280 km/h met Beast-vermogen

Opties voor enkele en dubbele lus

Geïntegreerde actieve koeling via aerodynamische geleideschoepen

14,51 m² vliegoppervlak

Professionele competitiefuncties

Technische Specificaties

Algemeen

Diameter Vliegruimte4.3 m (14')

Glashoogte (Standaard)4.2 m (13'8")

Glashoogte (Maximum)10 m (32'8")

Oppervlakte Vliegruimte14.51 sq.m.

Diffusiesnelheid1.9

Ideale Toepassingen

Wereldkampioenschappen

Ontwikkel FAI-compliant faciliteiten die in staat zijn om professionele indoor skydiving competities en competities te hosten.

Professionele Training

Bied precisie-luchtstroom en turbulentievrije condities voor elite skydiver-progressie en technische coaching.

Militaire Training

Faciliteer veilige, kosteneffectieve en realistische vrijevalsimulatie voor parachutisten en defensiepersoneel.

Sportcomplexen

Een state-of-the-art ankerattractie ontworpen om moderne sportcomplexen en recreatiefaciliteiten naar een hoger niveau te tillen.

Klaar om Uw Project te Starten?

Werk samen met ons engineeringteam in Stuttgart om de ideale high-performance windtunneloplossing voor uw specifieke doelen te configureren.

Statorschoepassemblage voor de installatie van de TT43 Smart windtunnel in China Flight Town

Een grote cirkelvormige statorschoepassemblage staat op de grond tijdens de installatie van een TT43 Smart windtunnel in China Flight Town. Het onderdeel beschikt over vaste radiale geleideschoepen die zijn opgesteld tussen een binnennaaf en een buitenbehuizing, ontworpen om de luchtstroom binnen de axiale ventilatorsectie te beheren. Het TTE GMBH-logo is zichtbaar op de buitenkant van de stalen behuizing. Bouwmaterieel, waaronder een vorkheftruck en elektrisch gereedschap, omringt de eenheid met het faciliteitsgebouw op de achtergrond.

1 / 27

Een zware kraan hijst een cirkelvormige statorschoepenring op zijn plaats tijdens de installatie van een TT43 Smart windtunnel bij het Flight Town project in China. Dit onderdeel maakt deel uit van de axiale ventilatorassemblage en bevat stationaire schoepen die zijn ontworpen om de luchtstroom in het circuit recht te trekken. Links staat een grote geprefabriceerde stalen kanaalsectie klaar voor integratie in de windtunnelstructuur.

Installatie van een assemblage van keerschoepen met geïntegreerde actieve koeling bij het China Flight Town-project. Dit onderdeel behoort tot een TT43 Smart windtunnel en combineert het omleiden van de luchtstroom met thermische beheerscapaciteiten. De aluminium schoepen bevatten interne koelkanalen om de warmte die tijdens de werking wordt gegenereerd af te voeren. De assemblage hangt aan hijstuigage binnen de betonnen faciliteit, klaar voor plaatsing in de hoek van het retourkanaal.

Technici begeleiden de installatie van keerschoepen met geïntegreerde koeling in de betonnen kanaalstructuur van de TT43 Smart windtunnel in China Flight Town. Een kraan laat het aluminium schoepsegment via een bovenopening in het retourkanaal zakken. Deze keerschoepen bevatten interne koelkanalen om te fungeren als warmtewisselaars, waarbij de luchttemperatuur wordt beheerd terwijl de luchtstroom 90 graden wordt omgebogen met minimale turbulentie en drukverlies.

Een rope access-technicus begeleidt de installatie van de statorschoepassemblage van de axiale ventilator in de betonnen behuizing. Deze zware hijsoperatie maakt deel uit van de bouw van een TunnelTech TT43 Smart windtunnel bij het China Flight Town-project. De stalen sectie bevat de stationaire statorschoepen die nodig zijn om de luchtstroom in het verticale retourkanaal recht te trekken. Het onderdeel hangt aan rode hijsbanden terwijl het in de betonnen structuur van de faciliteit zakt.

Een kraan tilt een sectie keerschoepen op tijdens de installatie van een TT43 Smart windtunnel bij het China Flight Town-project. Bouwpersoneel begeleidt de unit met stalen frame, die geïntegreerde koelkanalen bevat voor het actieve koelsysteem van de faciliteit. Deze schoepen fungeren als warmtewisselaars om de luchtstroomtemperatuur te regelen terwijl ze de lucht door de hoek van het recirculerende kanaalcircuit leiden.

Een zware kraan laat een blauwe EVG axiale ventilator-unit (Axial fan) zakken in het verticale betonnen retourkanaal (Return duct) van een TT43 Smart windtunnel (Wind tunnel) in de faciliteit China Flight Town. De ventilatorconstructie, voorzien van koolstofvezelbladen (Carbon-fiber blades), daalt af naar een stationaire geleideschoepenstructuur (Guide vanes) aan de basis van de schacht. Installatietechnici begeleiden de last met behulp van rope access-technieken om een nauwkeurige uitlijning binnen de betonnen behuizing te garanderen. Deze installatiestap plaatst de primaire componenten voor luchtstroomgeneratie (Airflow) in de retourlusstructuur.

Bouwvakkers begeleiden de installatie van een krachtige axiale ventilatorunit voor een TunnelTech TT43 Smart windtunnel bij het China Flight Town project. De blauwe stalen ventilatorbehuizing, opgehangen aan zware kraanbanden, daalt af in de verticale betonnen schacht van het retourkanaal. Zichtbaar onder de behuizing is de waaier met koolstofvezelbladen, ontworpen voor efficiënte werking binnen het recirculerende luchtstroomcircuit.

Een zware kraan hijst een grote FRP-composiet diffusersectie tijdens de montage van een TT43 Smart windtunnel. Dit onderdeel vormt een deel van de bovenste aerodynamische lus, ontworpen om de luchtstroom te expanderen en druk te herstellen boven de vluchtkamer. De installatie vindt plaats in de Flight Town-faciliteit in China. De afbeelding toont het takelen en positioneren van het kanaalsegment tegen de lucht.

De foto toont het installatieproces van een SMARTfly TT43 windtunnel in Jingmen, China. Zichtbare onderdelen zijn onder andere de FRP-composiet luchtkanalen voor efficiënte luchtstroom en geluidsreductie, evenals de conische glazen vliegkamer ontworpen voor uniforme luchtstroom en veiligheid tijdens indoor skydiving.

Buitenaanzicht van de lopende bouwwerkzaamheden op de projectlocatie China Flight Town. De faciliteit huisvest een TunnelTech TT43 Smart verticale windtunnel. Steigers en groene veiligheidsnetten bedekken de gevel van het gebouw, terwijl op het bovenste niveau de mechanische behuizingen voor het windtunnelcircuit zichtbaar zijn. De bouwplaats ligt naast een voltooid sportveld met kunstgras. Deze installatie beschikt over een vluchtkamer met een diameter van 4,3 meter, geschikt voor professionele training en commerciële activiteiten.

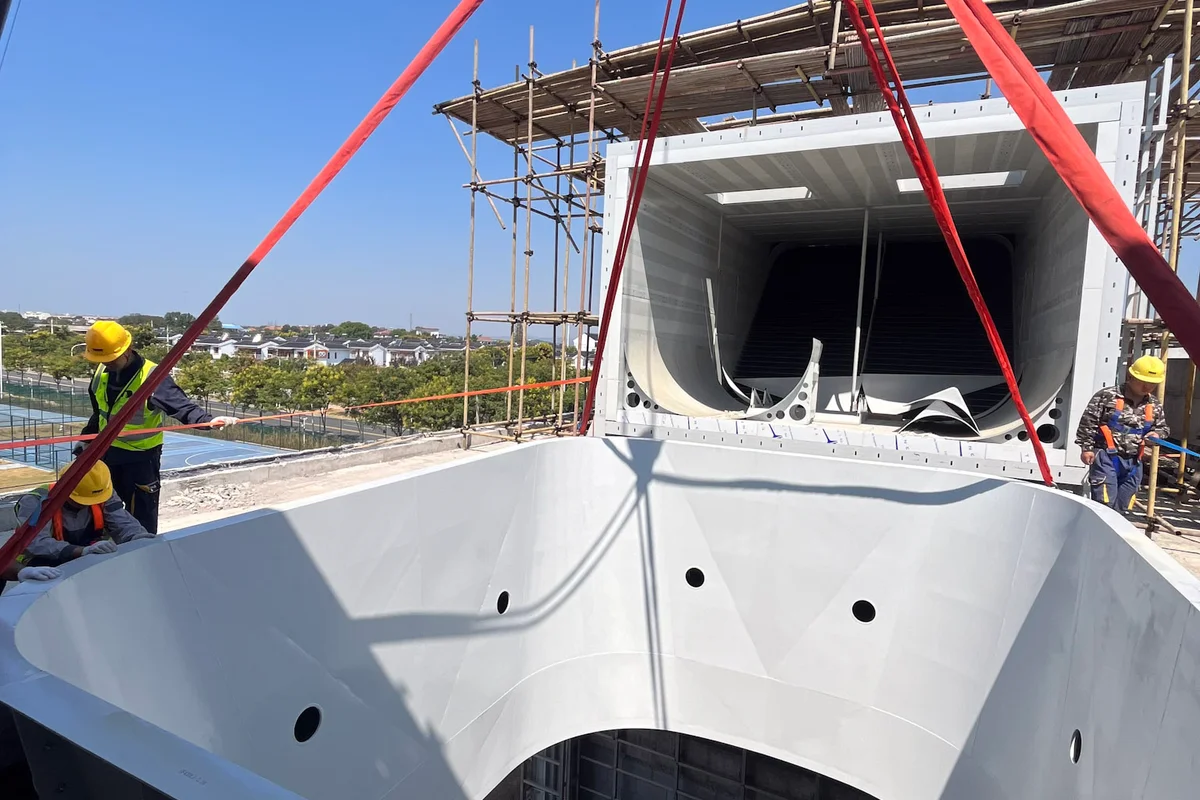

De installatie van de TT43 Smart windtunnel in China Flight Town gaat verder met het hijsen van een diffusersectie voor de vliegruimte. Het witte onderdeel heeft een cirkelvormige opening die aansluit op het vlieggebied. Op de achtergrond rust een horizontaal retourkanaal, uitgerust met zwarte keerschoepen, op de stalen steigerconstructie. Bouwpersoneel hanteert de hijsbanden om het zware aerodynamische segment uit te lijnen.

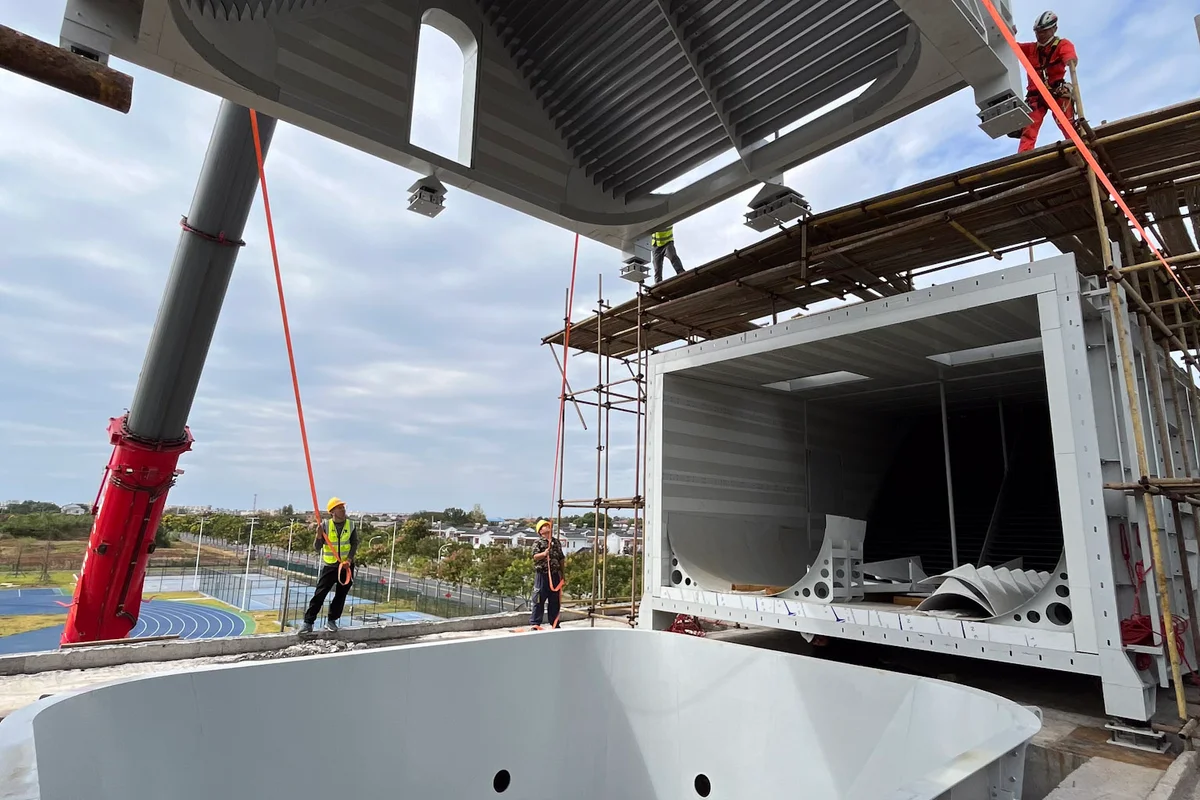

Een kraan laat het bovenste gedeelte van de vliegruimte, met daarin de keerschoepen, zakken tijdens de installatie van de SmartFly 4.3 windtunnel in China Flight Town. Dit onderdeel fungeert als stroomverdeler voor de dubbele lusconfiguratie en verdeelt de verticale luchtstroom in twee afzonderlijke paden: één die de lucht naar het retourkanaal op de voorgrond leidt en de andere naar achteren. Arbeiders op steigers begeleiden de stalen constructie naar zijn positie boven de plenumbasis.

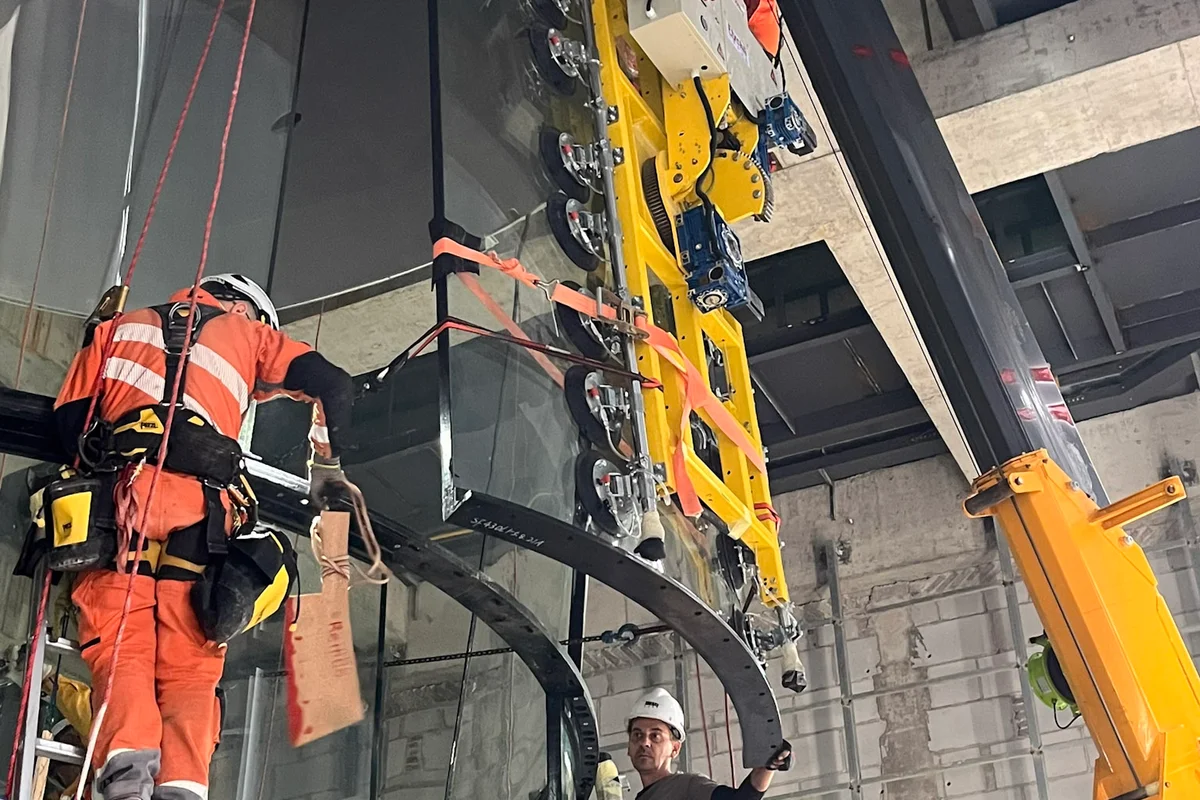

Technici installeren een gebogen glazen paneel voor de vluchtkamer van een TT43 Smart windtunnel bij het China Flight Town-project. Een zware vacuümheffer bevestigd aan een kraan positioneert het meerlaags geluidsabsorberende glasdeel in het stalen frame. Het installatieteam maakt gebruik van rope access-technieken en ladders om het chemisch geharde glas uit te lijnen, wat zorgt voor een nauwkeurige pasvorm voor het vlieggebied met een diameter van 4.3 meter.

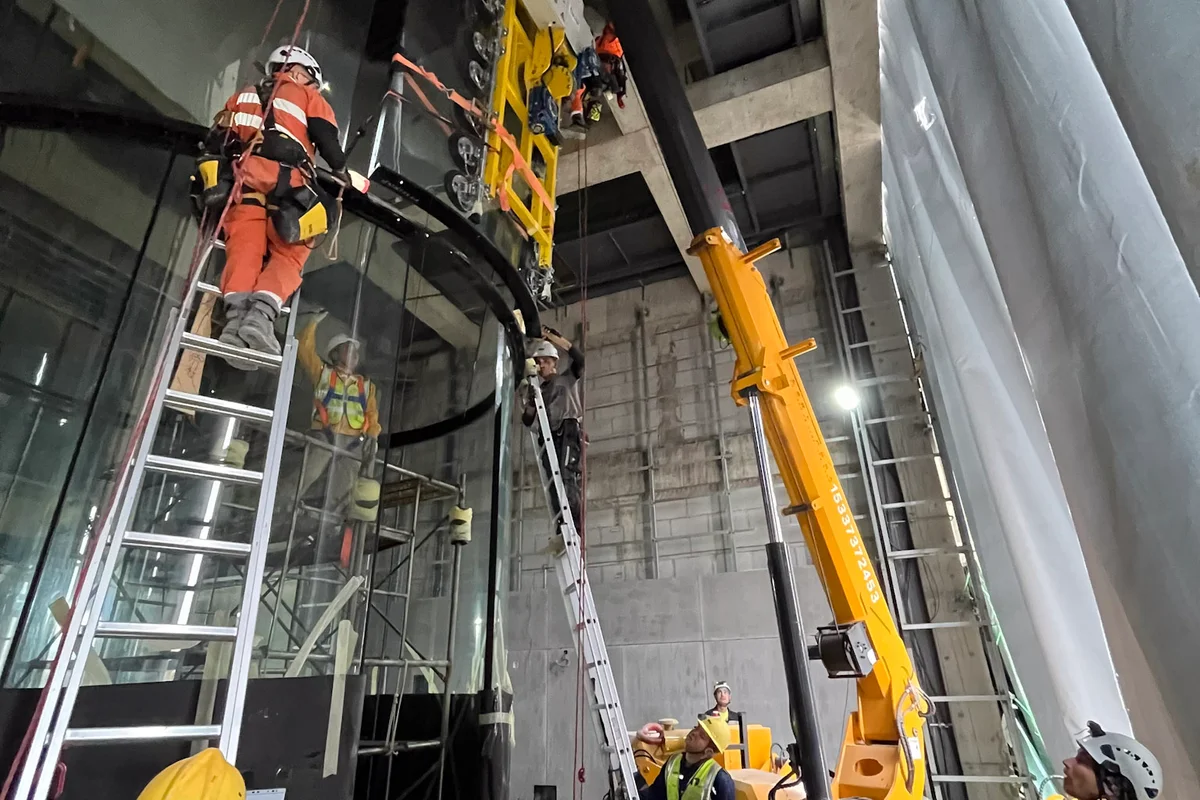

TunnelTech-technici installeren gebogen meerlaags glazen panelen voor een TT43 Smart windtunnel vliegruimte in de China Flight Town-faciliteit. Een spinkraan uitgerust met een vacuümheffer positioneert het zware glassegment, terwijl een team gebruikmaakt van rope access en ladders voor nauwkeurige uitlijning. Het installatieproces assembleert de cilindrische vliegruimte met een diameter van 4,3 meter, waarbij chemisch gehard glas wordt gebruikt om structurele veiligheid en consistente airflow-aerodynamica te garanderen.

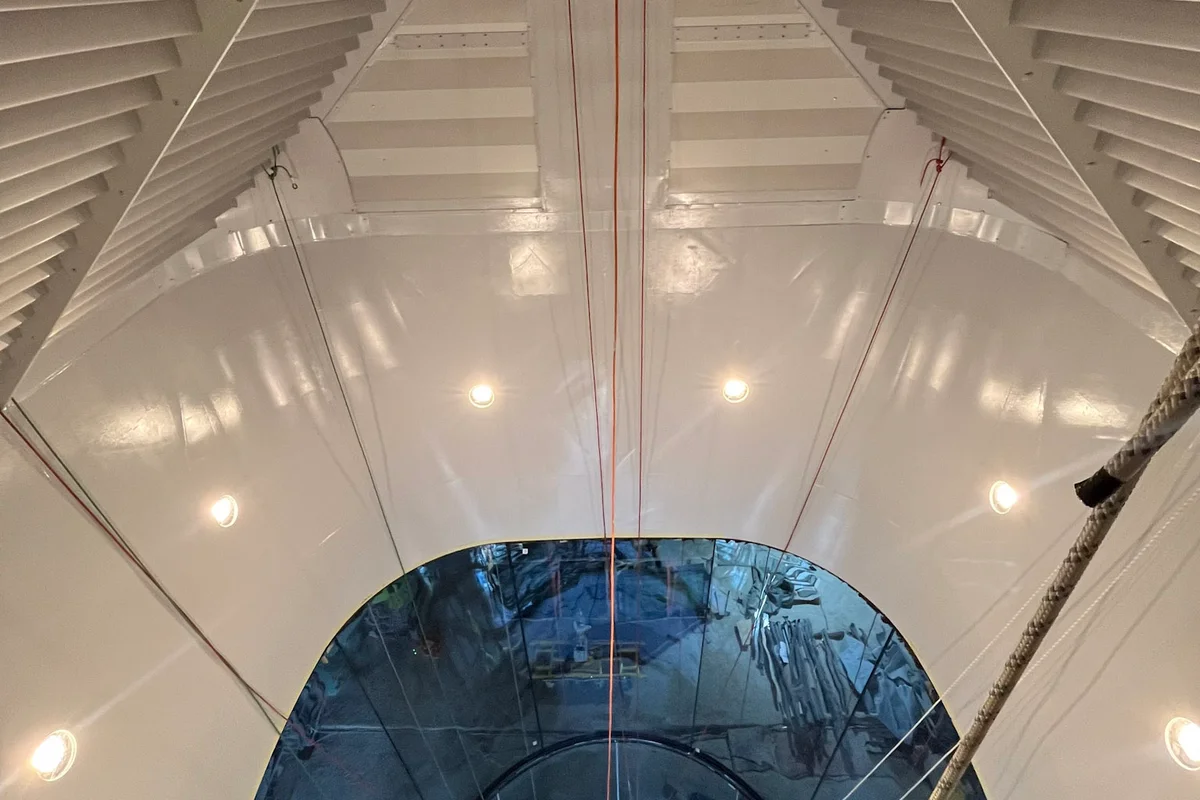

Dit verticale perspectief kijkt vanuit het bovenste retourkanaal naar beneden in de vliegruimte van een TT43 Smart windtunnel bij de faciliteit China Flight Town. Rijen aerodynamische keerschoepen bekleden de bovenste hoeken om de luchtstroom te geleiden en turbulentie te verminderen. Onder de schoepensectie gaan de witte diffuserwanden over in de glazen vliegruimte met een diameter van 4,3 meter. Hijstouwen en ladders die zichtbaar zijn in de structuur duiden op het lopende installatieproces van de mechanische en structurele componenten.

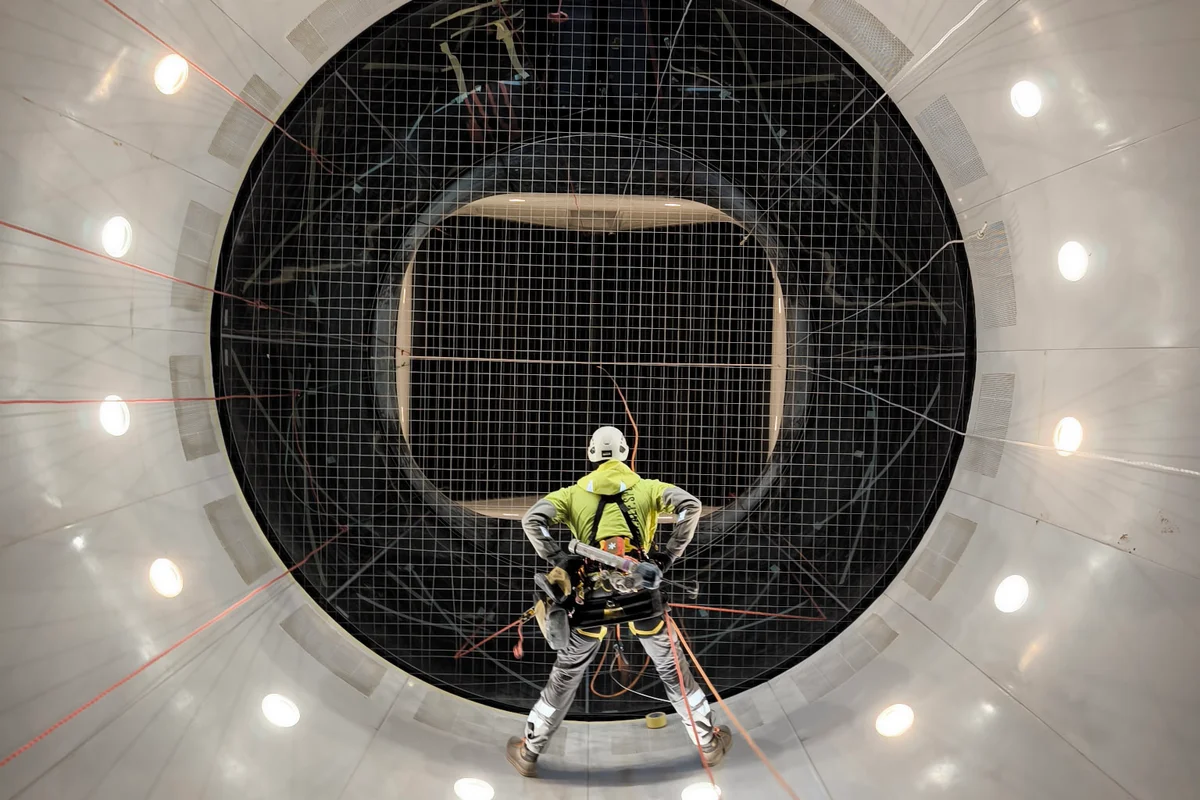

Een rope access engineer hangt onder het veiligheidsnet en voert installatiewerkzaamheden uit aan de contractiesectie. Het perspectief kijkt omhoog door het staalkabelnet en de vliegruimte, en biedt zicht op de keerschoepen bovenin de lus. De technicus bevindt zich in de witte composiet contractiekegel en gebruikt rigging om toegang te krijgen tot het oppervlak onder het vliegdek.

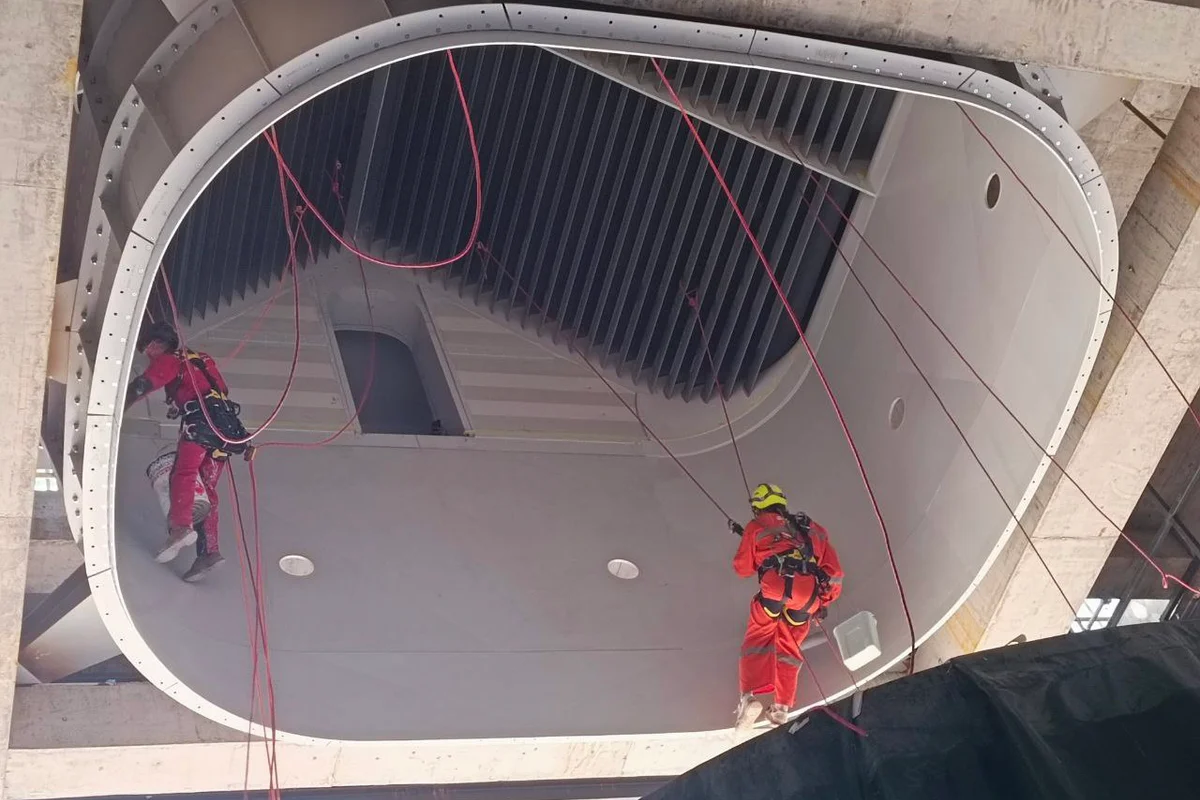

Technici voeren een rope access installatie uit in het bovenste gedeelte van de vliegruimte voor de TT43 Smart windtunnel in China Flight Town. De afbeelding toont de witte composietstructuur met cirkelvormige uitsparingen ontworpen voor de installatie van verlichtingsbronnen. Boven de arbeiders biedt een rechthoekige deur toegang tot de BASE-jumpkamer. Bovenaan de sectie zijn keerschoepen in een V-vormige configuratie gerangschikt om de luchtstroom te splitsen naar de linker en rechter retourkanalen.

De TT43 Smart vluchtkamer in de China Flight Town faciliteit beschikt over een cilindrische glassectie met een diameter van 4,3 meter. Perfect ronde panelen van meerlaags glas vormen de transparante wanden, verlicht door verticale LED-strips. De structuur sluit aan op de bovenste diffuser en FRP-composietkanalen boven het vliegvolume. Aan de basis maakt het veiligheidsnet gebruik van stalen kabels met lage luchtweerstand. Deze installatie maakt gebruik van de verlengde glasconfiguratie die beschikbaar is in de SMARTfly-serie, gesitueerd in een modern commercieel gebouw.

De glazen voorkamer en schuifdeur bieden toegang tot de TT43 Smart vliegruimte in de faciliteit China Flight Town. Dit zicht door de luchtsluis toont de overgang naar het vlieggebied, voorzien van zwarte stalen frames en meerlaags glas. Binnen in de kamer zijn het stalen veiligheidsnet en de blauwe gewatteerde ingang zichtbaar, ontworpen om impact te absorberen en een gelijkmatige luchtstroom te behouden tijdens gebruik.
