SMART সিরিজ
FAI সম্মত

TT43 SMART

চ্যাম্পিয়নশিপ-রেডি পারফরম্যান্স

ফ্ল্যাগশিপ SMART সিরিজ মডেল, পেশাদার প্রশিক্ষণ কেন্দ্র এবং প্রতিযোগিতা ভেন্যুর জন্য ডিজাইন করা হয়েছে। সিঙ্গেল এবং ডাবল-লুপ উভয় কনফিগারেশন বৈশিষ্ট্যযুক্ত।

চেম্বার ব্যাস
4.3 m (14')
সর্বোচ্চ গতি
280 km/h
শক্তি
1,260 kW
শব্দমাত্রা
60 dBA
TT43 SMART

মূল বৈশিষ্ট্যসমূহ

৪.৩ মি FAI-সম্মত ফ্লাইট চেম্বার
বিস্ট পাওয়ার সহ ২৮০ km/h পর্যন্ত
সিঙ্গেল এবং ডাবল-লুপ বিকল্প
এরোডাইনামিক টার্নিং ভেইনের মাধ্যমে ইন্টিগ্রেটেড সক্রিয় কুলিং
১৪.৫১ বর্গমিটার ফ্লাইট এলাকা
পেশাদার প্রতিযোগিতা বৈশিষ্ট্য

প্রযুক্তিগত স্পেসিফিকেশন

সাধারণ
চেম্বার ব্যাস4.3 m (14')
গ্লাসের উচ্চতা (ডিফল্ট)4.2 m (13'8")
গ্লাসের উচ্চতা (সর্বোচ্চ)10 m (32'8")
চেম্বার এলাকা14.51 sq.m.
ডিফিউশন রেট1.9

আদর্শ অ্যাপ্লিকেশন

বিশ্ব চ্যাম্পিয়নশিপ

পেশাদার ইনডোর স্কাইডাইভিং প্রতিযোগিতা এবং লিগ আয়োজনে সক্ষম FAI-সম্মত সুবিধা প্রকৌশল করুন।

পেশাদার প্রশিক্ষণ

এলিট স্কাইডাইভার অগ্রগতি এবং প্রযুক্তিগত কোচিংয়ের জন্য নির্ভুল এয়ারফ্লো এবং টার্বুলেন্স-মুক্ত অবস্থা প্রদান করুন।

সামরিক প্রশিক্ষণ

প্যারাট্রুপার এবং প্রতিরক্ষা কর্মীদের জন্য নিরাপদ, সাশ্রয়ী এবং বাস্তবসম্মত ফ্রিফল সিমুলেশন সহজতর করুন।

স্পোর্টস কমপ্লেক্স

আধুনিক স্পোর্টস কমপ্লেক্স এবং বিনোদন সুবিধাগুলোকে উন্নত করার জন্য ডিজাইন করা একটি অত্যাধুনিক অ্যাঙ্কর আকর্ষণ।

আপনার প্রকল্প শুরু করতে প্রস্তুত?

আপনার নির্দিষ্ট লক্ষ্যের জন্য আদর্শ উচ্চ-ক্ষমতাসম্পন্ন উইন্ড টানেল সমাধান কনফিগার করতে আমাদের স্টুটগার্ট-ভিত্তিক প্রকৌশল দলের সাথে সহযোগিতা করুন।

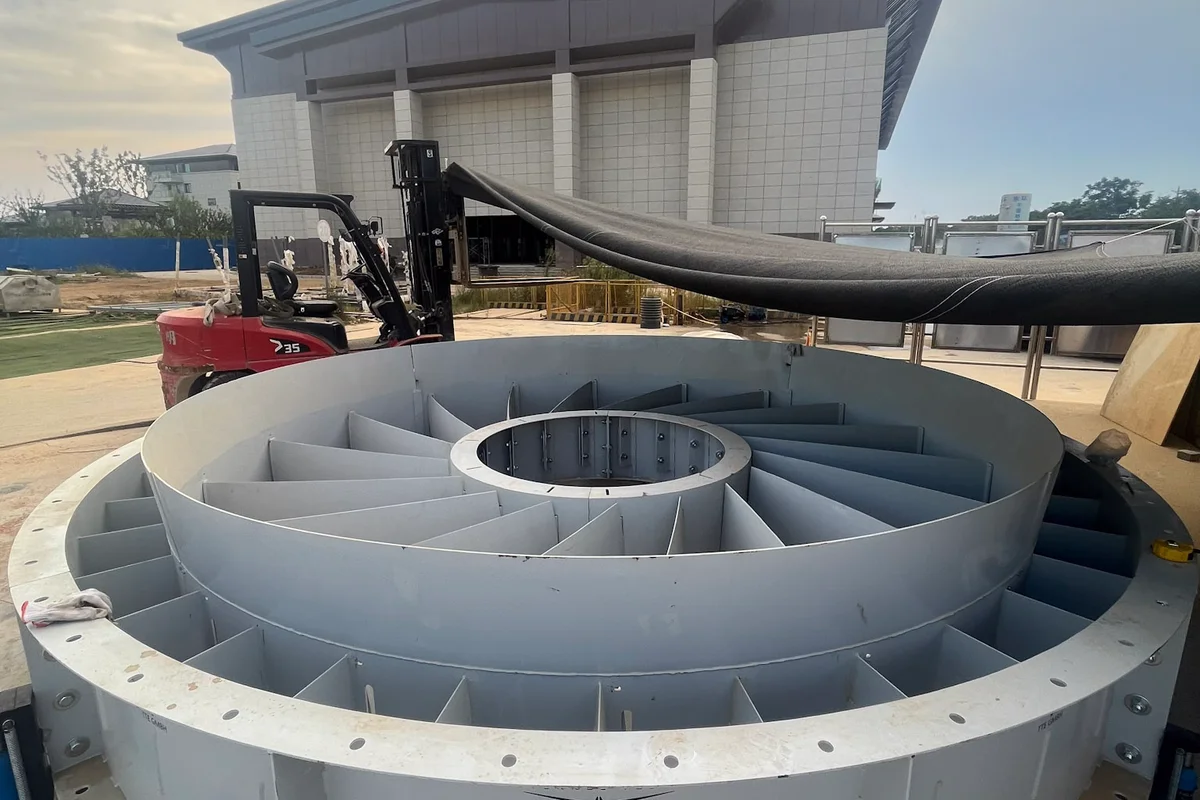

China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি বড় গোলাকার স্টেটর ভেইন অ্যাসেম্বলি মাটিতে রাখা আছে। এই উপাদানটিতে অভ্যন্তরীণ হাব এবং বাইরের আবরণের (casing) মধ্যে সাজানো স্থির রেডিয়াল গাইড ভেইন (guide vanes) রয়েছে, যা অ্যাক্সিয়াল ফ্যান (axial fan) সেকশনের মধ্যে এয়ারফ্লো (airflow) পরিচালনা করার জন্য ডিজাইন করা হয়েছে। স্টিলের হাউজিংয়ের বাইরের দিকে TTE GMBH লোগোটি দৃশ্যমান। ফর্কলিফ্ট এবং পাওয়ার টুলস সহ নির্মাণ সরঞ্জামগুলি ইউনিটটিকে ঘিরে রেখেছে এবং পটভূমিতে সুবিধাজনক ভবনটি রয়েছে।China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি বড় গোলাকার স্টেটর ভেইন অ্যাসেম্বলি মাটিতে রাখা আছে। এই উপাদানটিতে অভ্যন্তরীণ হাব এবং বাইরের আবরণের (casing) মধ্যে সাজানো স্থির রেডিয়াল গাইড ভেইন (guide vanes) রয়েছে, যা অ্যাক্সিয়াল ফ্যান (axial fan) সেকশনের মধ্যে এয়ারফ্লো (airflow) পরিচালনা করার জন্য ডিজাইন করা হয়েছে। স্টিলের হাউজিংয়ের বাইরের দিকে TTE GMBH লোগোটি দৃশ্যমান। ফর্কলিফ্ট এবং পাওয়ার টুলস সহ নির্মাণ সরঞ্জামগুলি ইউনিটটিকে ঘিরে রেখেছে এবং পটভূমিতে সুবিধাজনক ভবনটি রয়েছে।

China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের জন্য স্টেটর ভেইন অ্যাসেম্বলি

China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি বড় গোলাকার স্টেটর ভেইন অ্যাসেম্বলি মাটিতে রাখা আছে। এই উপাদানটিতে অভ্যন্তরীণ হাব এবং বাইরের আবরণের (casing) মধ্যে সাজানো স্থির রেডিয়াল গাইড ভেইন (guide vanes) রয়েছে, যা অ্যাক্সিয়াল ফ্যান (axial fan) সেকশনের মধ্যে এয়ারফ্লো (airflow) পরিচালনা করার জন্য ডিজাইন করা হয়েছে। স্টিলের হাউজিংয়ের বাইরের দিকে TTE GMBH লোগোটি দৃশ্যমান। ফর্কলিফ্ট এবং পাওয়ার টুলস সহ নির্মাণ সরঞ্জামগুলি ইউনিটটিকে ঘিরে রেখেছে এবং পটভূমিতে সুবিধাজনক ভবনটি রয়েছে।

1 / 27

China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি বড় গোলাকার স্টেটর ভেইন অ্যাসেম্বলি মাটিতে রাখা আছে। এই উপাদানটিতে অভ্যন্তরীণ হাব এবং বাইরের আবরণের (casing) মধ্যে সাজানো স্থির রেডিয়াল গাইড ভেইন (guide vanes) রয়েছে, যা অ্যাক্সিয়াল ফ্যান (axial fan) সেকশনের মধ্যে এয়ারফ্লো (airflow) পরিচালনা করার জন্য ডিজাইন করা হয়েছে। স্টিলের হাউজিংয়ের বাইরের দিকে TTE GMBH লোগোটি দৃশ্যমান। ফর্কলিফ্ট এবং পাওয়ার টুলস সহ নির্মাণ সরঞ্জামগুলি ইউনিটটিকে ঘিরে রেখেছে এবং পটভূমিতে সুবিধাজনক ভবনটি রয়েছে।
চীনে Flight Town প্রকল্পে TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি ভারী ক্রেন একটি বৃত্তাকার স্টেটর ভেইন রিংকে যথাস্থানে তুলছে। এই উপাদানটি অ্যাক্সিয়াল ফ্যান অ্যাসেম্বলির অংশ এবং এতে স্থির ভেইন রয়েছে যা লুপের মধ্যে বায়ুপ্রবাহকে সোজা করার জন্য ডিজাইন করা হয়েছে। বাম দিকে, একটি বড় প্রিফ্যাব্রিকেটেড স্টিল ডাক্ট সেকশন উইন্ড টানেল কাঠামোর সাথে যুক্ত হওয়ার জন্য প্রস্তুত রয়েছে।

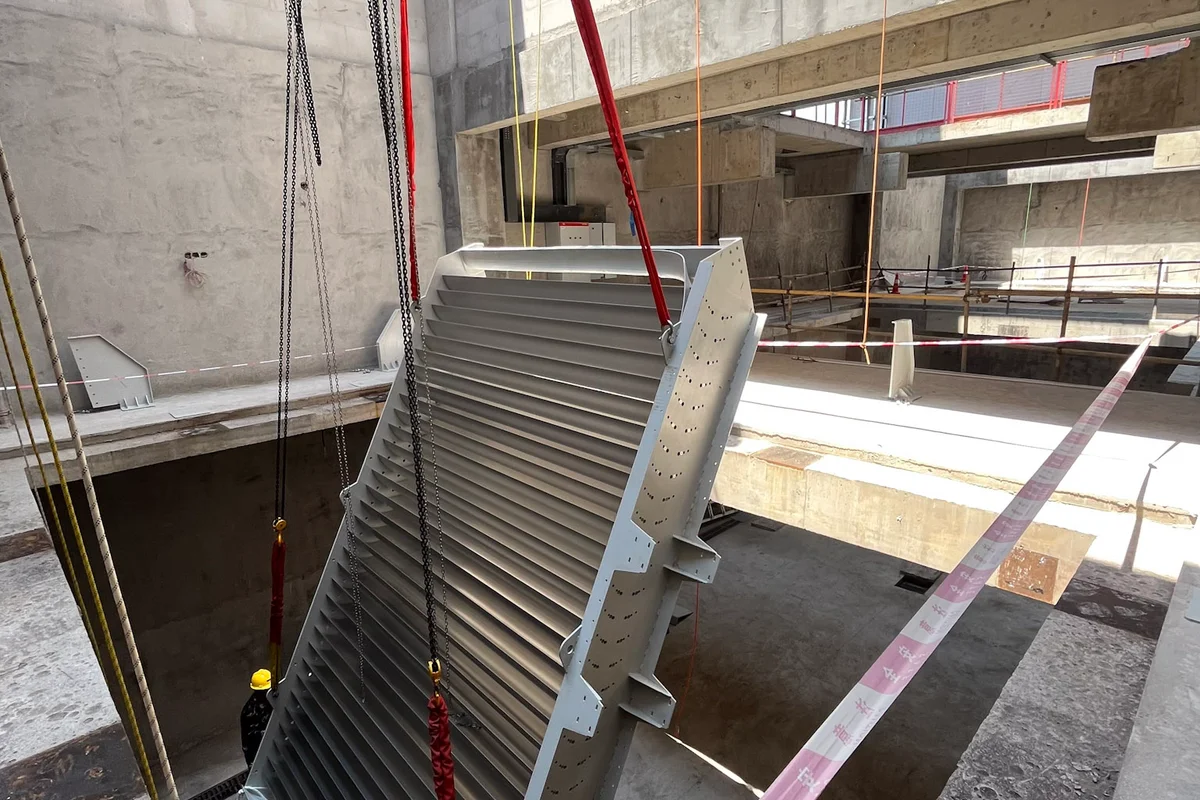

China Flight Town প্রকল্পে ইন্টিগ্রেটেড অ্যাক্টিভ কুলিং সহ একটি টার্নিং ভেইন অ্যাসেম্বলি স্থাপন। এই উপাদানটি একটি TT43 Smart উইন্ড টানেলের অংশ এবং এটি তাপ ব্যবস্থাপনা ক্ষমতার সাথে বায়ুপ্রবাহের দিক পরিবর্তনকে একত্রিত করে। অ্যালুমিনিয়াম ভেইনগুলিতে অপারেশনের সময় উৎপন্ন তাপ দূর করার জন্য অভ্যন্তরীণ কুল্যান্ট চ্যানেল রয়েছে। অ্যাসেম্বলিটি কংক্রিট কাঠামোর মধ্যে ক্রেন রিগিং দ্বারা ঝুলিয়ে রাখা হয়েছে, যা রিটার্ন ডাক্ট কোণায় স্থাপনের জন্য প্রস্তুত।
টেকনিশিয়ানরা চায়না ফ্লাইট টাউনে (China Flight Town) TT43 Smart উইন্ড টানেলের কংক্রিট ডাক্ট কাঠামোর মধ্যে ইন্টিগ্রেটেড কুলিং টার্নিং ভেইনস স্থাপনের কাজ পরিচালনা করছেন। একটি ক্রেন উপরের একটি খোলার মাধ্যমে অ্যালুমিনিয়াম ভেইন অংশটিকে রিটার্ন ডাক্টে নামিয়ে দিচ্ছে। এই টার্নিং ভেইনগুলিতে অভ্যন্তরীণ কুল্যান্ট চ্যানেল রয়েছে যা হিট এক্সচেঞ্জার হিসাবে কাজ করে, বাতাসের তাপমাত্রা নিয়ন্ত্রণ করে এবং ন্যূনতম টার্বুলেন্স ও চাপ ক্ষতি সহ এয়ারফ্লোকে ৯০ ডিগ্রি ঘুরিয়ে দেয়।
একজন রোপ অ্যাক্সেস টেকনিশিয়ান কংক্রিট হাউজিংয়ে অ্যাক্সিয়াল ফ্যান স্টেটর ভেইন অ্যাসেম্বলি স্থাপনের নির্দেশনা দিচ্ছেন। এই ভারী উত্তোলনের কাজটি চায়না ফ্লাইট টাউন প্রকল্পে TunnelTech TT43 Smart উইন্ড টানেল নির্মাণের অংশ। স্টিলের অংশে স্থির স্টেটর ভেইন রয়েছে যা উল্লম্ব রিটার্ন ডাক্টের মধ্যে বায়ুপ্রবাহকে সোজা করার জন্য প্রয়োজনীয়। উপাদানটি লাল লিফটিং স্ট্র্যাপ দ্বারা ঝুলানো অবস্থায় কাঠামোর কংক্রিট স্ট্রাকচারে নামানো হচ্ছে।

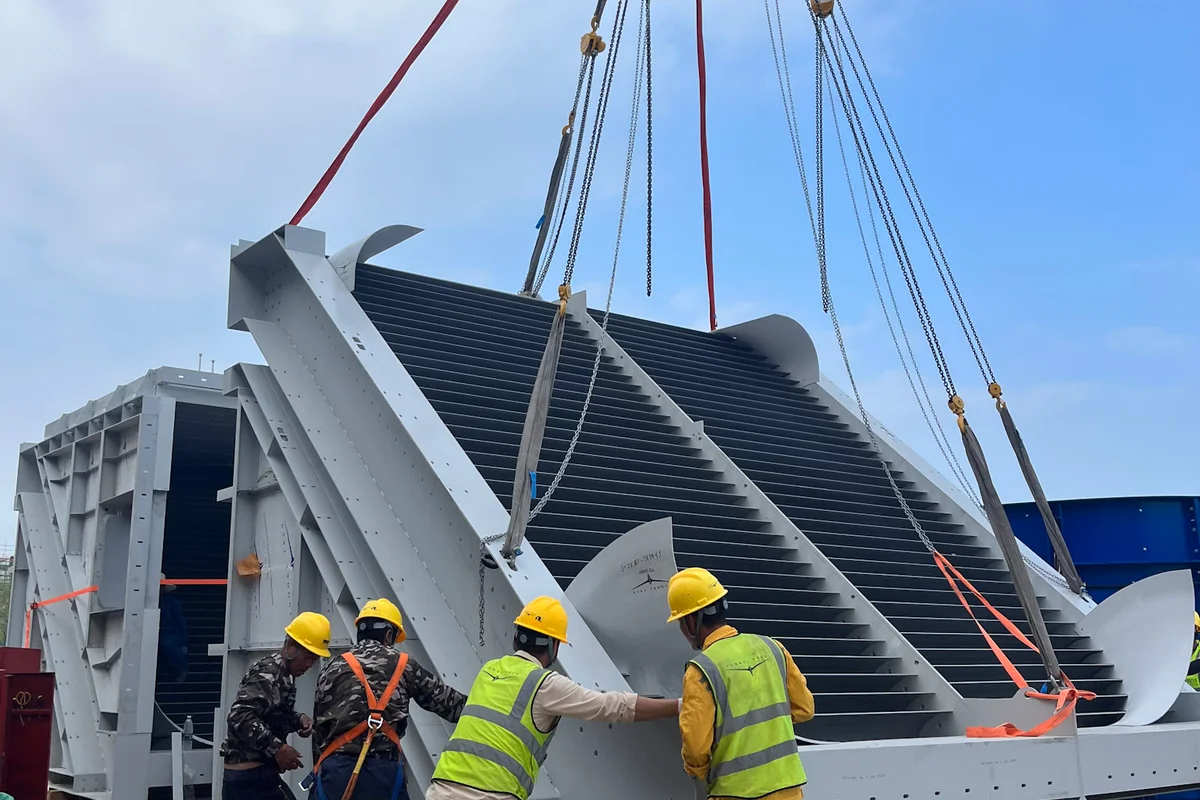

China Flight Town প্রকল্পে TT43 Smart উইন্ড টানেল স্থাপনের সময় একটি ক্রেন টার্নিং ভেইনসের একটি অংশ তুলছে। নির্মাণ কর্মীরা স্টিল-ফ্রেমযুক্ত ইউনিটটিকে নির্দেশ করছে, যার মধ্যে সুবিধাসমূহের অ্যাক্টিভ কুলিং সিস্টেমের জন্য ইন্টিগ্রেটেড কুল্যান্ট চ্যানেল রয়েছে। এই ভেইনগুলি হিট এক্সচেঞ্জার হিসাবে কাজ করে এয়ারফ্লো তাপমাত্রা নিয়ন্ত্রণ করে এবং একই সাথে রিসার্কুলেটিং ডাক্ট লুপের কোণার মধ্য দিয়ে বাতাসকে পুনরায় নির্দেশিত করে।

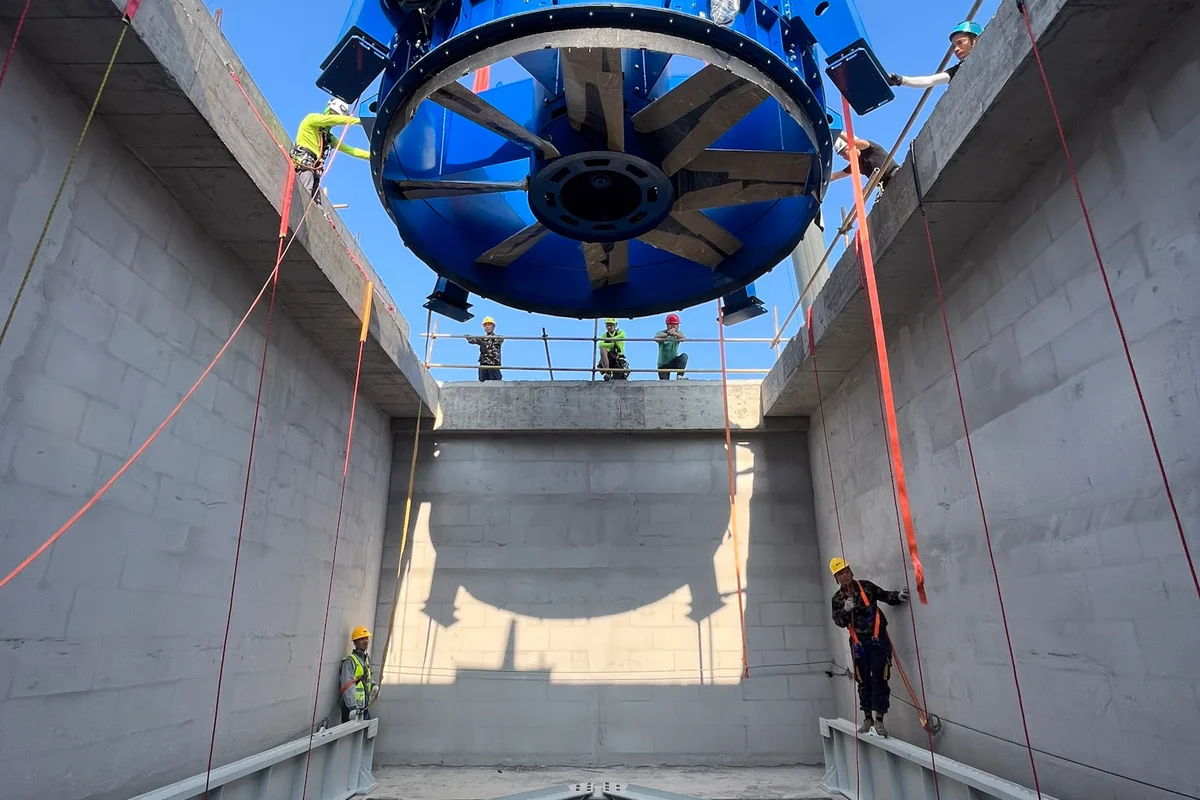

একটি ভারী ক্রেন China Flight Town সুবিধায় একটি TT43 Smart উইন্ড টানেল (Wind tunnel)-এর উল্লম্ব কংক্রিট রিটার্ন ডাক্ট (Return duct)-এ একটি নীল EVG অ্যাক্সিয়াল ফ্যান (Axial fan) ইউনিট নামাচ্ছে। কার্বন-ফাইবার ব্লেড (Carbon-fiber blades) যুক্ত ফ্যান অ্যাসেম্বলিটি শ্যাফ্টের গোড়ায় অবস্থিত একটি স্থির গাইড ভেইন (Guide vanes) কাঠামোর দিকে নেমে আসছে। ইনস্টলেশন টেকনিশিয়ানরা কংক্রিট হাউজিংয়ের মধ্যে সঠিক অ্যালাইনমেন্ট নিশ্চিত করতে রোপ অ্যাক্সেস কৌশল ব্যবহার করে লোডটিকে গাইড করছেন। এই ইনস্টলেশন ধাপটি প্রাথমিক এয়ারফ্লো (Airflow) জেনারেশন উপাদানগুলিকে রিটার্ন লুপ কাঠামোর মধ্যে স্থাপন করে।

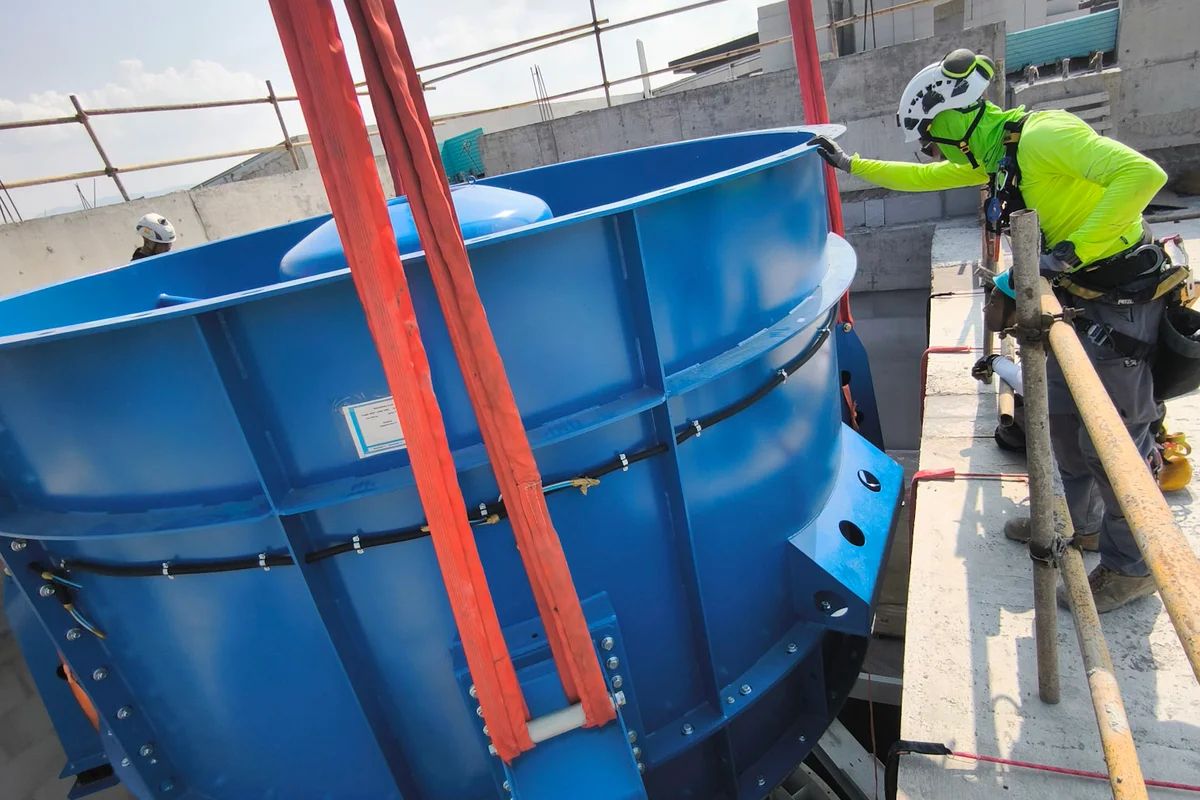

নির্মাণ কর্মীরা China Flight Town প্রকল্পে TunnelTech TT43 Smart উইন্ড টানেলের জন্য একটি উচ্চ-ক্ষমতাসম্পন্ন অ্যাক্সিয়াল ফ্যান ইউনিটের ইনস্টলেশন পরিচালনা করছেন। ভারী ক্রেন স্ট্র্যাপ দ্বারা ঝুলন্ত নীল স্টিলের ফ্যান হাউজিংটি রিটার্ন ডাক্টের উল্লম্ব কংক্রিট শ্যাফ্টে নামানো হচ্ছে। হাউজিংয়ের নিচে কার্বন-ফাইবার ব্লেডযুক্ত ফ্যান ইমপেলারটি দৃশ্যমান, যা রিসার্কুলেটিং এয়ারফ্লো লুপের মধ্যে দক্ষ অপারেশনের জন্য ডিজাইন করা হয়েছে。

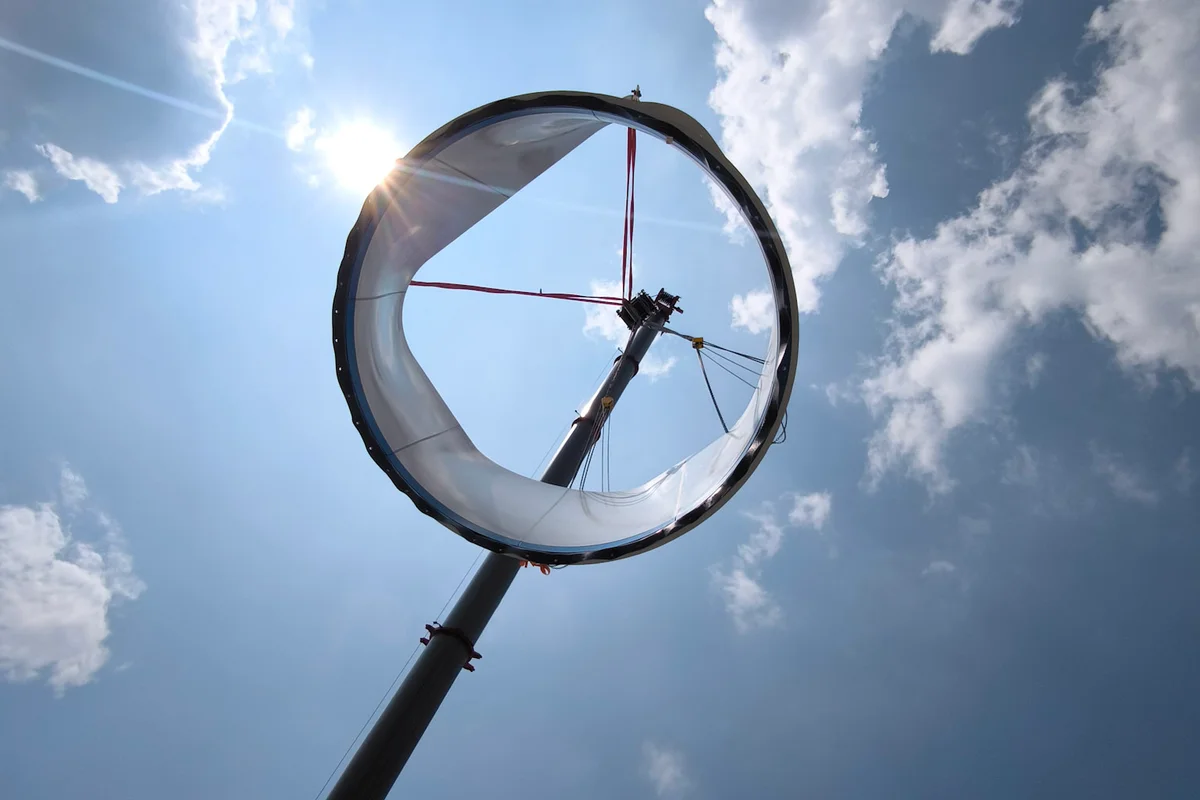

একটি ভারী-শুল্ক ক্রেন TT43 Smart উইন্ড টানেল সমাবেশের সময় একটি বড় FRP কম্পোজিট ডিফিউজার অংশ উত্তোলন করছে। এই উপাদানটি উপরের অ্যারোডাইনামিক লুপের অংশ গঠন করে, যা ফ্লাইট চেম্বারের উপরে এয়ারফ্লো প্রসারিত করতে এবং চাপ পুনরুদ্ধার করার জন্য ডিজাইন করা হয়েছে। ইনস্টলেশনটি চীনের Flight Town সুবিধায় হচ্ছে। চিত্রটি আকাশের বিপরীতে ডাক্টওয়ার্ক অংশের রিগিং এবং অবস্থান ধারণ করে।
Wind tunnel technology photo
China Flight Town প্রকল্প সাইটে চলমান নির্মাণ কাজের বাইরের দৃশ্য। এই স্থাপনাটিতে একটি TunnelTech TT43 Smart উল্লম্ব বায়ু সুড়ঙ্গ (vertical wind tunnel) রয়েছে। ভারা এবং সবুজ সেফটি নেট (safety netting) ভবনের সম্মুখভাগ ঢেকে রেখেছে, যখন উপরের স্তরে উইন্ড টানেল লুপের যান্ত্রিক আবাসন কাঠামোগুলি দৃশ্যমান। নির্মাণ সাইটটি কৃত্রিম টার্ফ সহ একটি সমাপ্ত খেলার মাঠের সংলগ্ন। এই ইনস্টলেশনে 4.3-মিটার ব্যাসের ফ্লাইট চেম্বার (flight chamber) রয়েছে যা পেশাদার প্রশিক্ষণ এবং বাণিজ্যিক কার্যক্রমের জন্য উপযুক্ত।

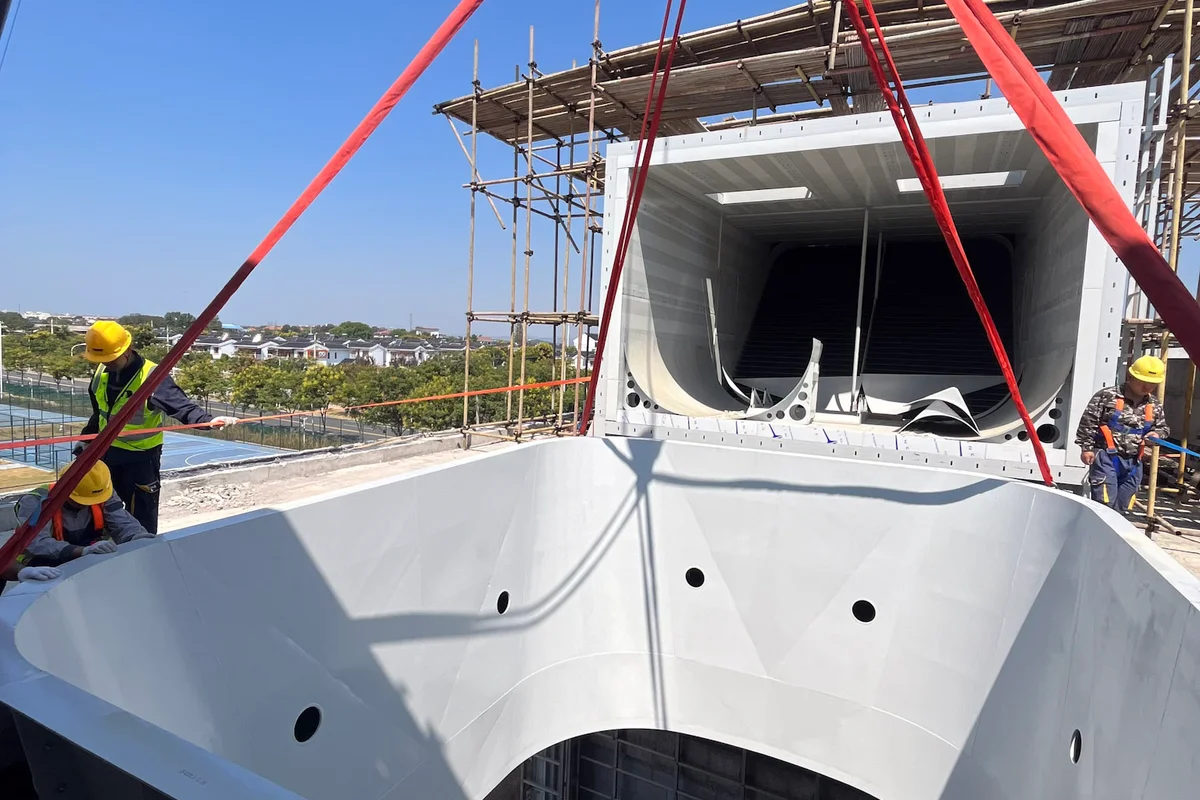

China Flight Town-এ TT43 Smart উইন্ড টানেল স্থাপনের কাজ ফ্লাইট চেম্বার ডিফিউজার সেকশন উত্তোলনের মাধ্যমে এগিয়ে চলছে। সাদা অংশটিতে একটি বৃত্তাকার ছিদ্র রয়েছে যা ফ্লাইট এলাকার সাথে সংযুক্ত। পটভূমিতে, কালো টার্নিং ভেইনস দিয়ে সজ্জিত একটি অনুভূমিক রিটার্ন ডাক্ট সেকশন স্ট্রাকচারাল স্টিলের ভারার উপর রাখা আছে। নির্মাণ কর্মীরা ভারী এরোডাইনামিক অংশটি সোজা করার জন্য রিগিং স্ট্র্যাপগুলি পরিচালনা করছেন।

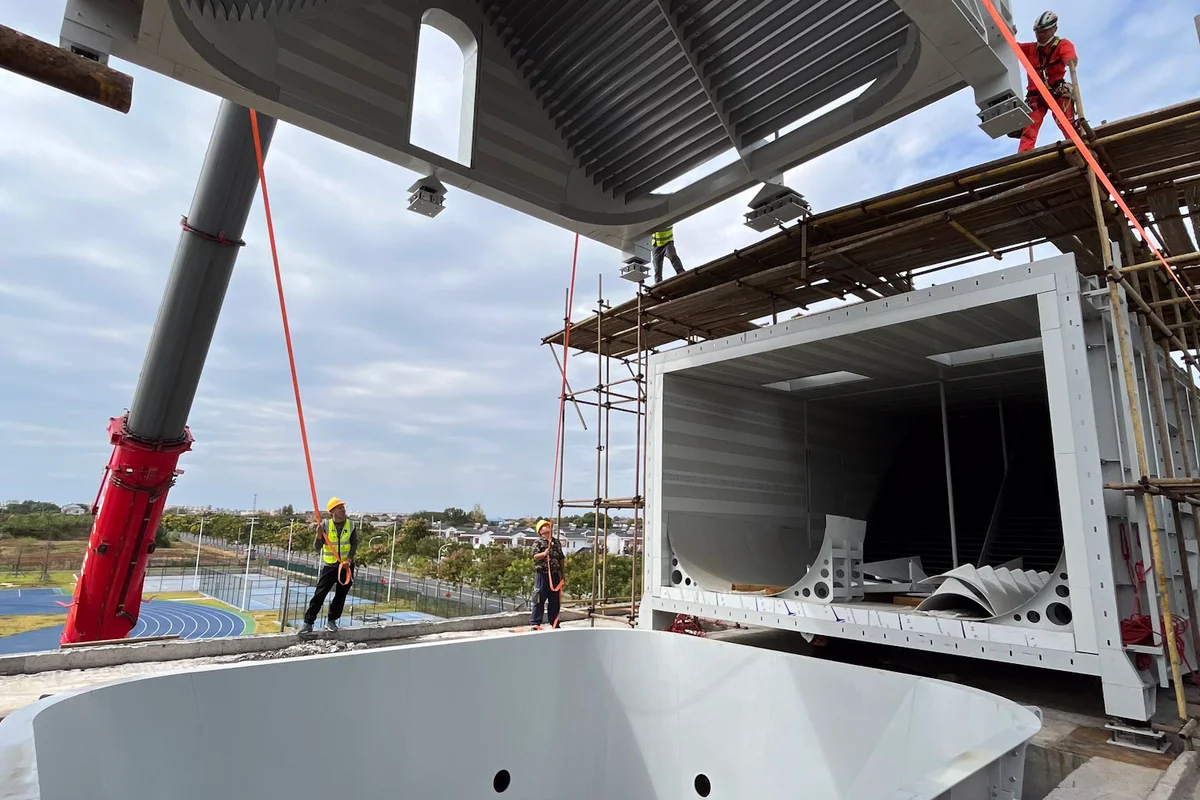

চায়না ফ্লাইট টাউনে SmartFly 4.3 উইন্ড টানেল স্থাপনের সময় একটি ক্রেন টার্নিং ভেইনস যুক্ত ফ্লাইট চেম্বারের উপরের অংশটি নিচে নামাচ্ছে। এই উপাদানটি ডাবল-লুপ কনফিগারেশনের জন্য ফ্লো স্প্লিটার হিসেবে কাজ করে, যা উল্লম্ব বায়ুপ্রবাহকে দুটি পৃথক পথে বিভক্ত করে: একটি বাতাসকে সামনের রিটার্ন ডাক্টের দিকে এবং অন্যটি পিছনের দিকে পরিচালিত করে। ভারার (scaffolding) উপর কর্মীরা ইস্পাতের কাঠামোটিকে প্লেনাম বেসের উপরে সঠিক অবস্থানে নিয়ে আসছেন。

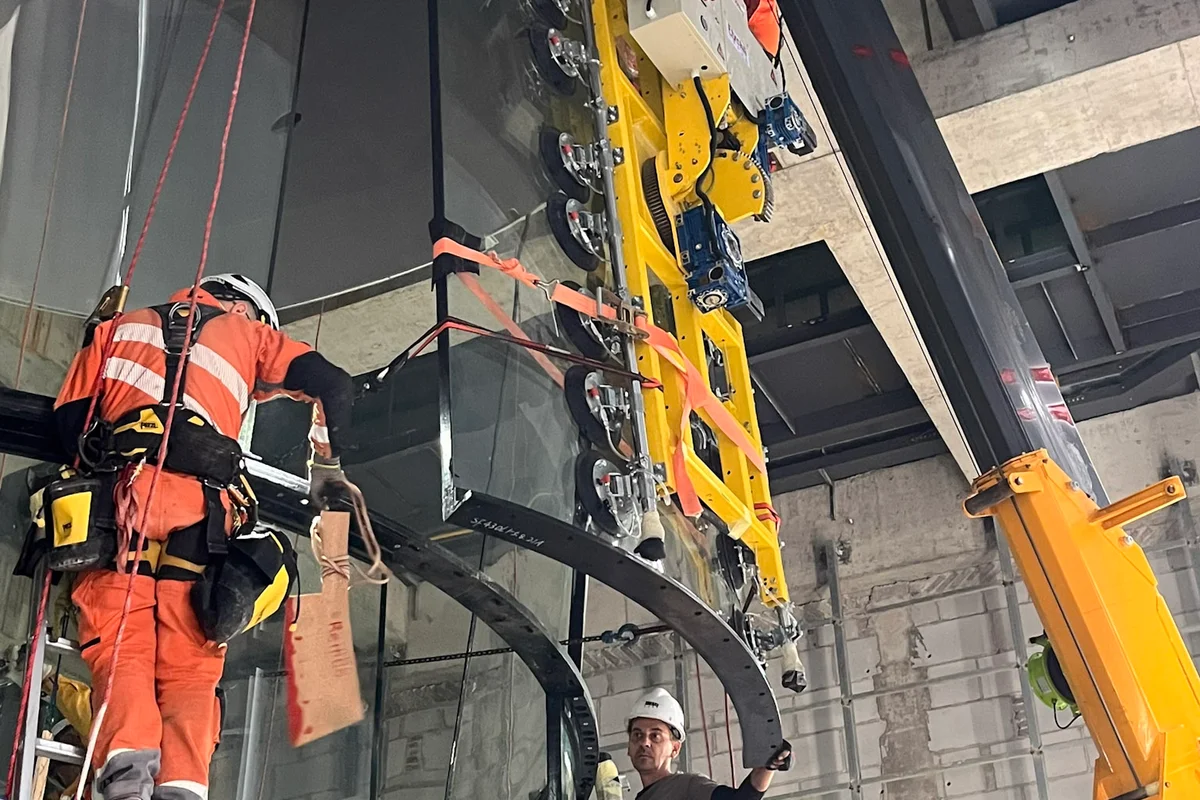

টেকনিশিয়ানরা China Flight Town প্রকল্পে TT43 Smart উইন্ড টানেলের ফ্লাইট চেম্বারের জন্য একটি বাঁকানো কাঁচের প্যানেল স্থাপন করছেন। ক্রেনের সাথে সংযুক্ত একটি হেভি-ডিউটি ভ্যাকুয়াম লিফটার মাল্টি-লেয়ার শব্দশোষক কাঁচের অংশটিকে স্টিলের ফ্রেমে বসাচ্ছে। ইনস্টলেশন টিম রাসায়নিকভাবে শক্তিশালী করা কাঁচটিকে সঠিকভাবে বসানোর জন্য রোপ অ্যাক্সেস কৌশল এবং মই ব্যবহার করছে, যা 4.3-মিটার ব্যাসের উড়ান এলাকার জন্য নিখুঁত ফিটিং নিশ্চিত করে।

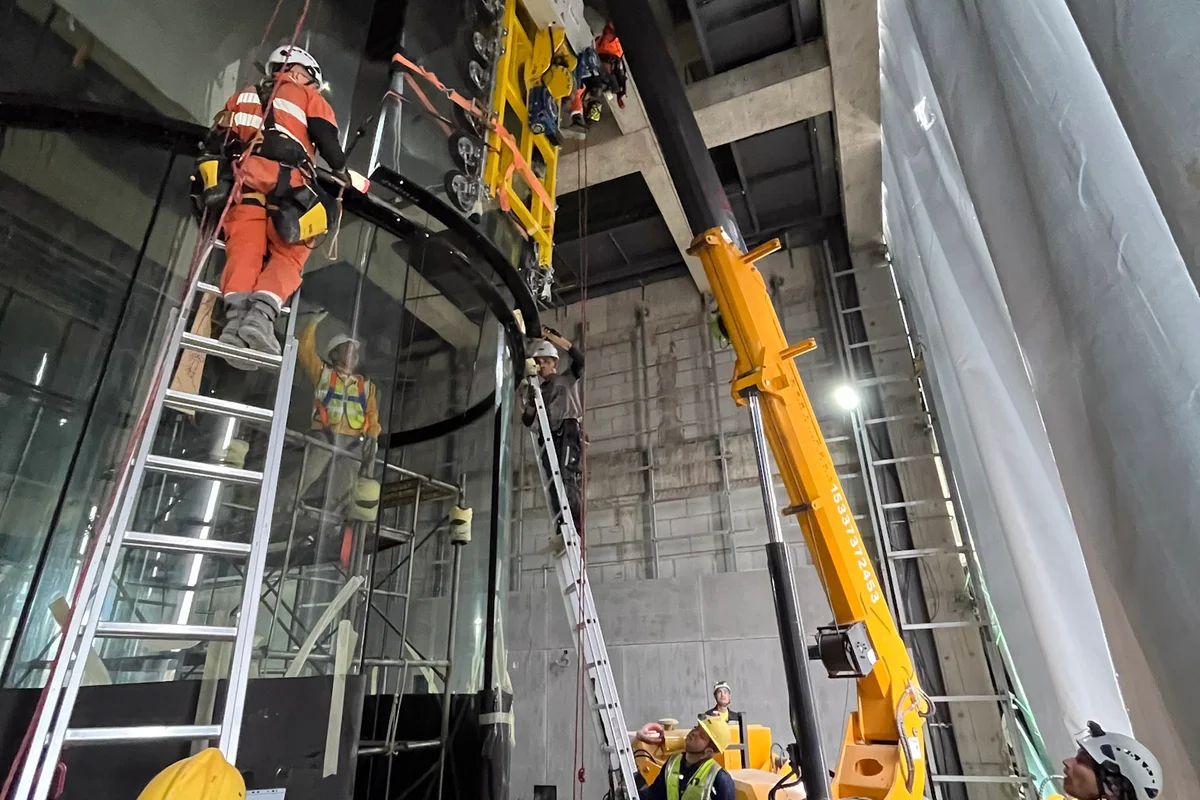

TunnelTech টেকনিশিয়ানরা China Flight Town সুবিধায় একটি TT43 Smart উইন্ড টানেল ফ্লাইট চেম্বারের জন্য বাঁকানো মাল্টি-লেয়ার গ্লাস প্যানেল স্থাপন করছেন। ভ্যাকুয়াম লিফটার দিয়ে সজ্জিত একটি স্পাইডার ক্রেন ভারী কাঁচের অংশটিকে অবস্থানে আনে যখন একটি দল সঠিক বিন্যাসের জন্য রোপ অ্যাক্সেস এবং মই ব্যবহার করে। ইনস্টলেশন প্রক্রিয়াটি ৪.৩-মিটার ব্যাসের নলাকার ফ্লাইট চেম্বারকে একত্রিত করে, কাঠামোগত নিরাপত্তা এবং ধারাবাহিক এয়ারফ্লো এরোডাইনামিক্স নিশ্চিত করতে রাসায়নিকভাবে শক্তিশালী গ্লাস ব্যবহার করে।

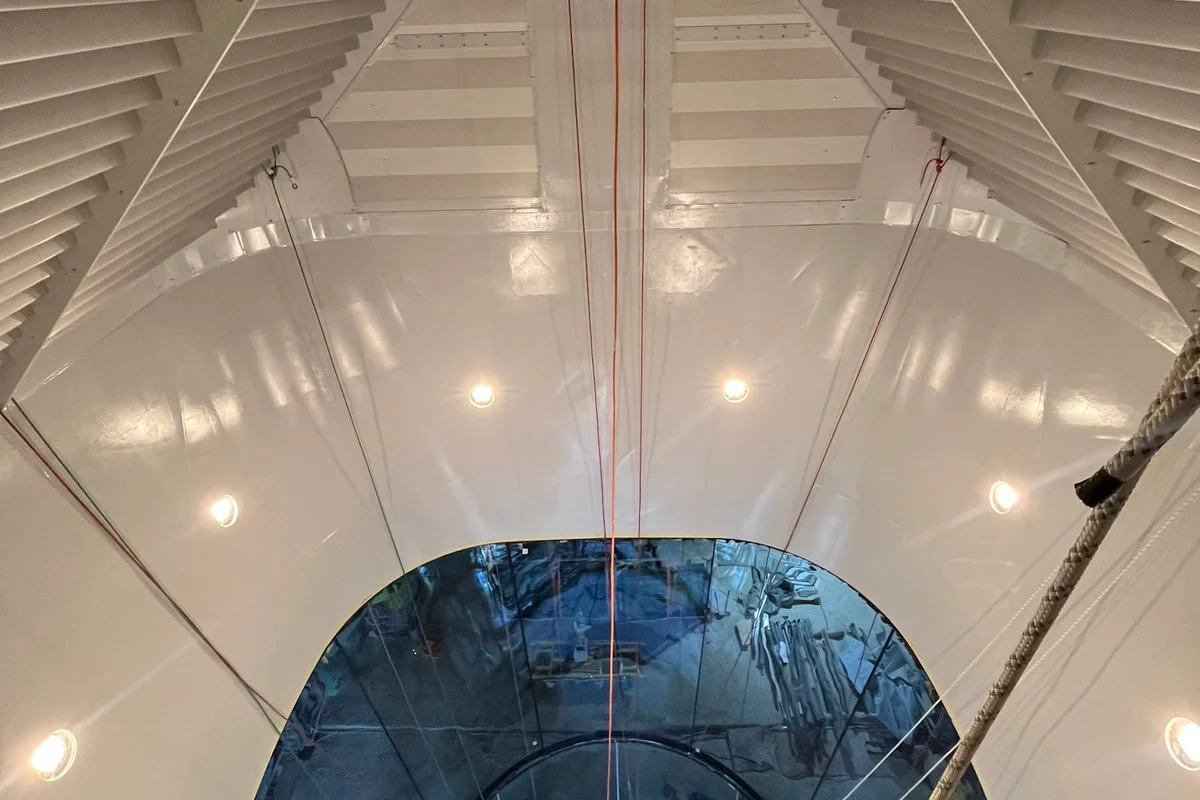

এই উল্লম্ব দৃশ্যটি চায়না ফ্লাইট টাউন (China Flight Town) সুবিধায় একটি TT43 Smart উইন্ড টানেলের উপরের রিটার্ন ডাক্ট থেকে নিচের ফ্লাইট চেম্বারের দিকে দেখায়। বাতাসের প্রবাহকে নির্দেশিত করতে এবং টার্বুলেন্স কমাতে উপরের কোণগুলিতে অ্যারোডাইনামিক টার্নিং ভেইনস-এর সারি রয়েছে। ভেইন সেকশনের নিচে, সাদা ডিফিউজার দেয়ালগুলি ৪.৩-মিটার ব্যাসের গ্লাস ফ্লাইট চেম্বারে রূপান্তরিত হয়। কাঠামোর ভিতরে দৃশ্যমান দড়ি এবং মইগুলি যান্ত্রিক এবং কাঠামোগত উপাদানগুলির চলমান ইনস্টলেশন প্রক্রিয়া নির্দেশ করে।

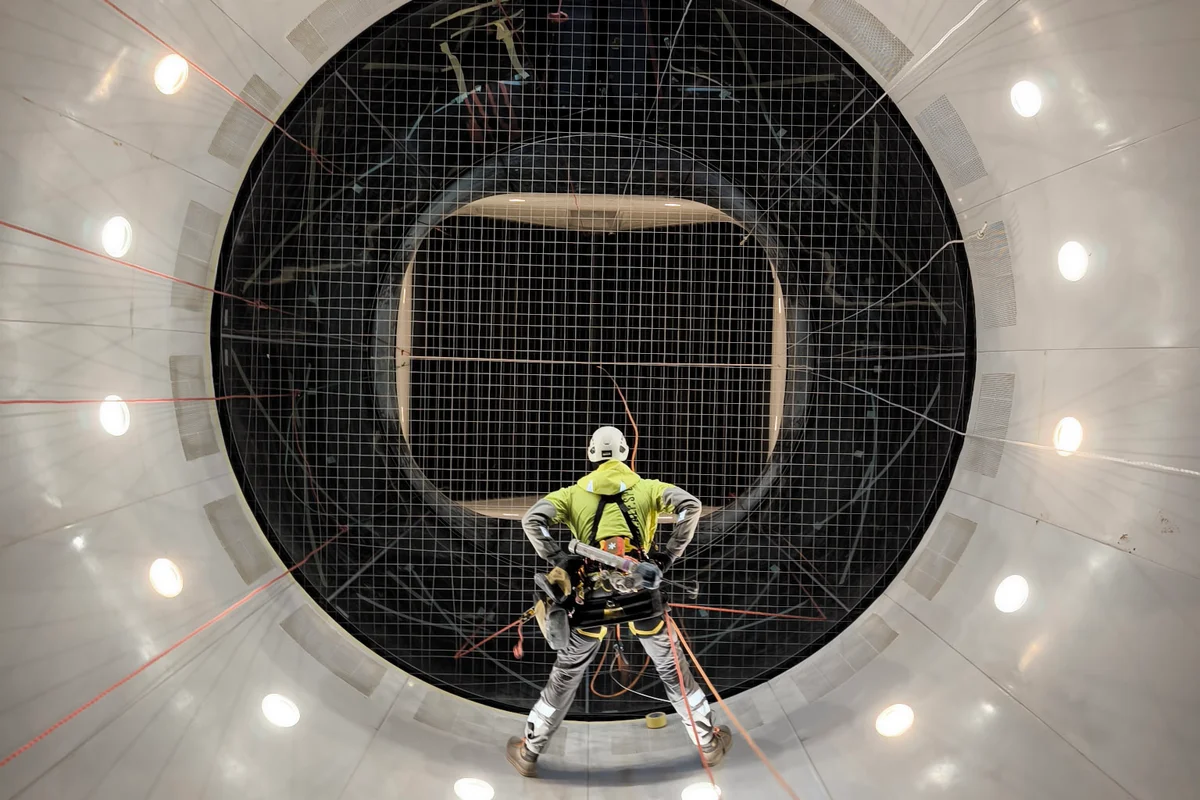

একজন রোপ অ্যাক্সেস ইঞ্জিনিয়ার সেফটি নেটের নিচে ঝুলে সংকোচন অংশে (কনট্রাকশন সেকশন) ইনস্টলেশনের কাজ করছেন। দৃশ্যটি স্টিলের কেবল নেট এবং ফ্লাইট চেম্বারের মধ্য দিয়ে উপরের দিকে নির্দেশিত, যা লুপের শীর্ষে থাকা টার্নিং ভেইনস দেখায়। টেকনিশিয়ান সাদা কম্পোজিট সংকোচন শঙ্কুর (cone) ভিতরে অবস্থান করছেন এবং ফ্লাইট ডেকের নিচের পৃষ্ঠে পৌঁছানোর জন্য রিগিং ব্যবহার করছেন।

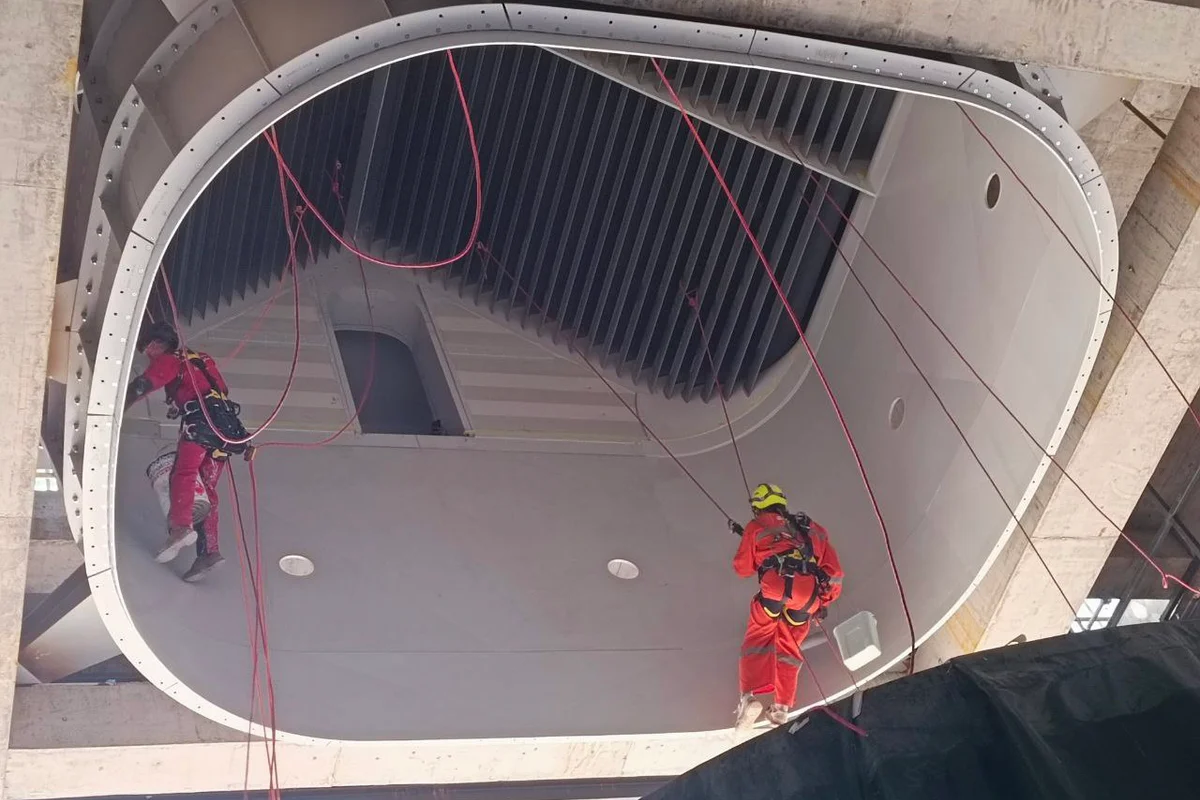

টেকনিশিয়ানরা চায়না ফ্লাইট টাউনে TT43 Smart উইন্ড টানেলের জন্য ফ্লাইট চেম্বারের উপরের অংশে রোপ অ্যাক্সেস ইনস্টলেশন করছেন। ছবিতে সাদা কম্পোজিট কাঠামো দেখা যাচ্ছে যাতে আলোর উৎস বসানোর জন্য বৃত্তাকার কাটআউট রয়েছে। কর্মীদের উপরে, একটি আয়তক্ষেত্রাকার দরজা BASE জাম্পিং চেম্বারে প্রবেশের সুবিধা দেয়। সেকশনের একেবারে উপরে, টার্নিং ভেইনসগুলি V-আকৃতির কনফিগারেশনে সাজানো হয়েছে যাতে বাতাসের প্রবাহ বাম এবং ডান রিটার্ন ডাক্টে বিভক্ত হয়।

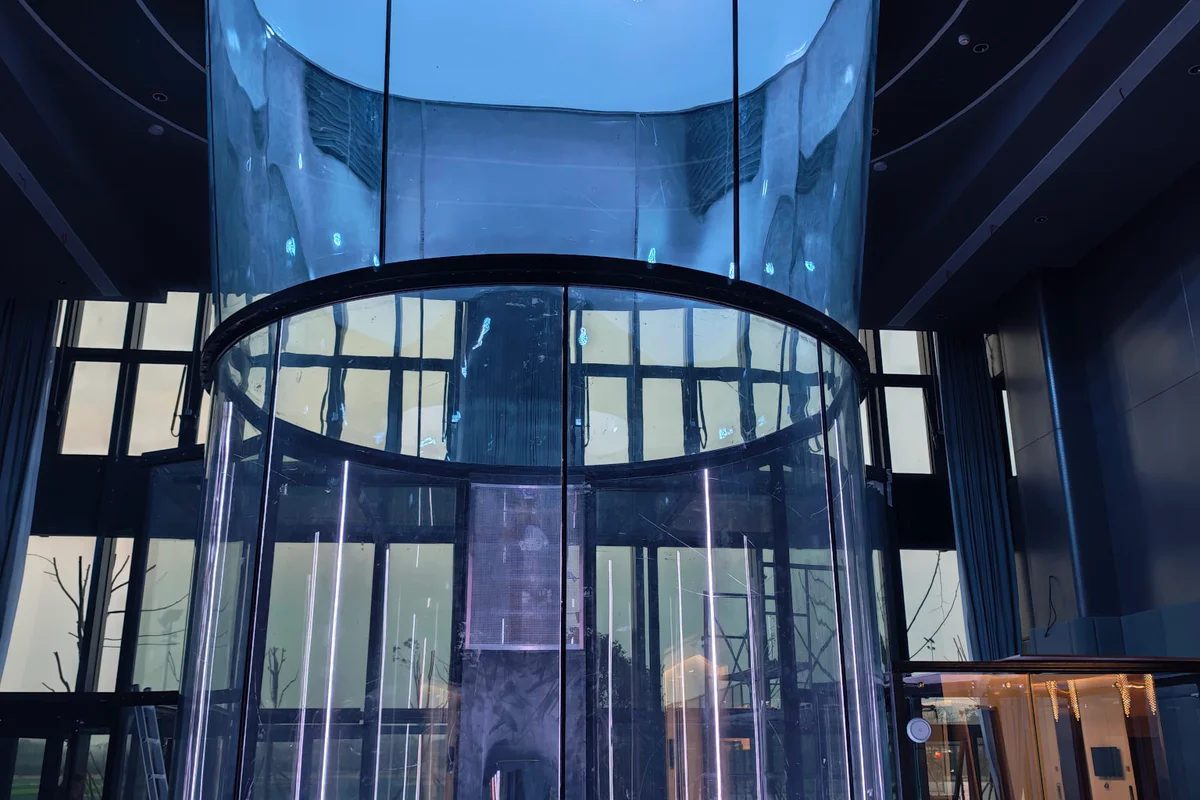

China Flight Town সুবিধায় TT43 Smart ফ্লাইট চেম্বারে 4.3 মিটার ব্যাসের নলাকার কাঁচের অংশ রয়েছে। নিখুঁতভাবে গোলাকার মাল্টি-লেয়ার গ্লাস প্যানেলগুলি স্বচ্ছ দেয়াল তৈরি করে, যা উল্লম্ব LED স্ট্রিপ দ্বারা আলোকিত। কাঠামোটি উড়ান আয়তনের উপরে উপরের ডিফিউজার এবং FRP কম্পোজিট ডাক্টের সাথে সংযুক্ত। ভিত্তিতে, সেফটি নেট কম-ড্র্যাগ স্টিল কেবল ব্যবহার করে। এই ইনস্টলেশনটি SMARTfly সিরিজে উপলব্ধ বর্ধিত গ্লাস কনফিগারেশন ব্যবহার করে, যা একটি আধুনিক বাণিজ্যিক ভবনের অভ্যন্তরে অবস্থিত।

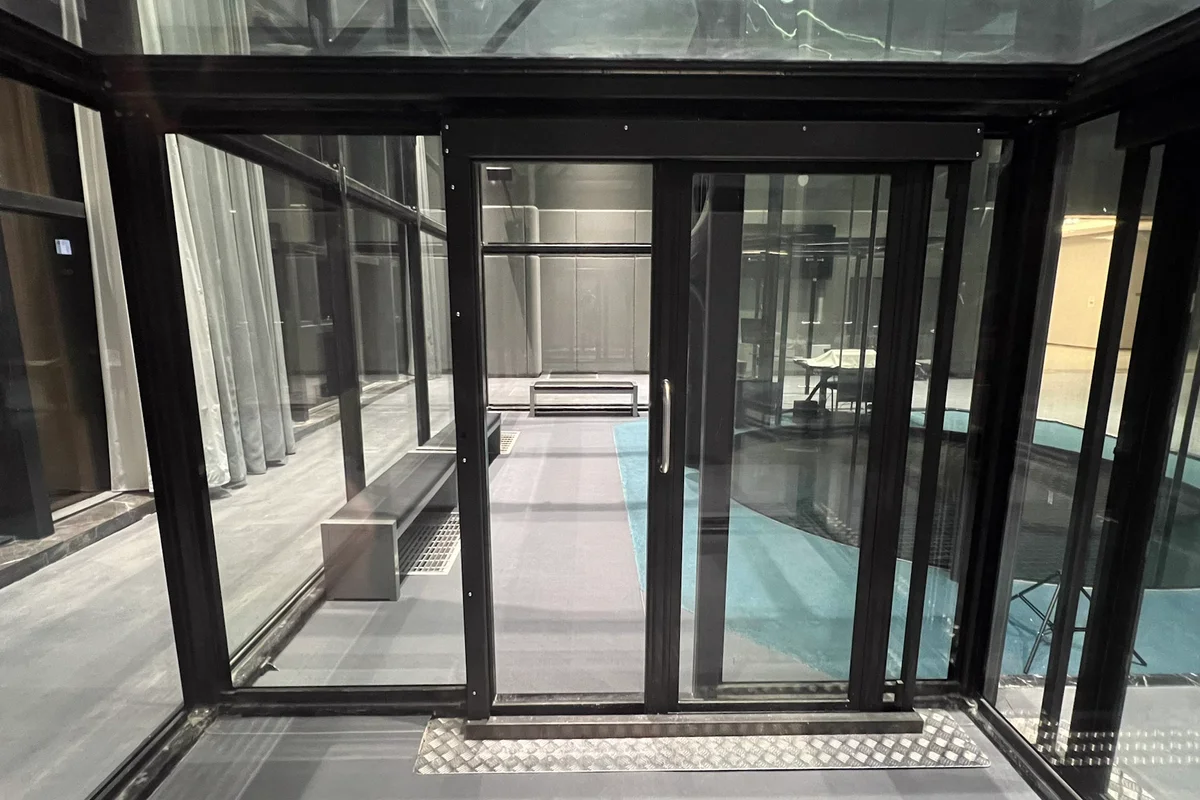

কাঁচের অ্যান্টিচেম্বার এবং স্লাইডিং প্রবেশ দরজা চায়না ফ্লাইট টাউন সুবিধায় TT43 Smart ফ্লাইট চেম্বারে প্রবেশের সুযোগ দেয়। এয়ারলকের মধ্য দিয়ে এই দৃশ্যটি উড়ান এলাকায় রূপান্তর দেখায়, যাতে কালো স্টিলের ফ্রেমিং এবং মাল্টি-লেয়ার গلاس প্যানেল রয়েছে। চেম্বারের ভিতরে, স্টিল কেবল সেফটি নেট এবং নীল প্যাডেড এন্ট্রান্স বেষ্টনী দৃশ্যমান, যা আঘাত শোষণ করতে এবং অপারেশনের সময় সমান এয়ারফ্লো বজায় রাখার জন্য ডিজাইন করা হয়েছে।
