PRO সিরিজ
ফ্ল্যাগশিপ

TT45 PRO

বৈপ্লবিক দক্ষতা

জার্মান এরোডাইনামিক প্রকৌশলের শীর্ষস্থান। বৈপ্লবিক প্যাসিভ ভেন্টিলেশন প্রযুক্তি সমন্বিত, TT45 ৬০% পর্যন্ত শক্তি সাশ্রয় এবং মাত্র ৫১ dBA-তে বিশ্বের সবচেয়ে শান্ত অপারেশন প্রদান করে।

চেম্বার ব্যাস
4.5 m (14'9")
সর্বোচ্চ গতি
320 km/h
শক্তি
1,260 kW
শব্দমাত্রা
51 dBA
TT45 PRO

মূল বৈশিষ্ট্যসমূহ

৫১ dBA-তে বিশ্বের সবচেয়ে শান্ত
প্রতিযোগী সিস্টেমের তুলনায় ৬০% পর্যন্ত শক্তি সাশ্রয় অর্জন করে
বৈপ্লবিক প্যাসিভ ভেন্টিলেশন কুলিং
এলিট পারফরম্যান্সের জন্য ৩২০ km/h পর্যন্ত উচ্চ-বেগ এয়ারফ্লো
১৬ মি সর্বোচ্চ গ্লাস উচ্চতা
শিল্প-নেতৃস্থানীয় এরোডাইনামিক দক্ষতা (০.১৮৩ ড্র্যাগ কো-এফিশিয়েন্ট)

প্রযুক্তিগত স্পেসিফিকেশন

সাধারণ
চেম্বার ব্যাস4.5 m (14'9")
গ্লাসের উচ্চতা (ডিফল্ট)8 m (26'2")
গ্লাসের উচ্চতা (সর্বোচ্চ)16 m (52'5")
চেম্বার এলাকা15.9 sq.m.
ডিফিউশন রেট2.12

আদর্শ অ্যাপ্লিকেশন

বিশ্ব চ্যাম্পিয়নশিপ

পেশাদার ইনডোর স্কাইডাইভিং প্রতিযোগিতা এবং লিগ আয়োজনে সক্ষম FAI-সম্মত সুবিধা প্রকৌশল করুন।

পেশাদার প্রশিক্ষণ

এলিট স্কাইডাইভার অগ্রগতি এবং প্রযুক্তিগত কোচিংয়ের জন্য নির্ভুল এয়ারফ্লো এবং টার্বুলেন্স-মুক্ত অবস্থা প্রদান করুন।

সামরিক প্রশিক্ষণ

প্যারাট্রুপার এবং প্রতিরক্ষা কর্মীদের জন্য নিরাপদ, সাশ্রয়ী এবং বাস্তবসম্মত ফ্রিফল সিমুলেশন সহজতর করুন।

প্রিমিয়াম বিনোদন

হাই-এন্ড বিনোদন গন্তব্য

আপনার প্রকল্প শুরু করতে প্রস্তুত?

আপনার নির্দিষ্ট লক্ষ্যের জন্য আদর্শ উচ্চ-ক্ষমতাসম্পন্ন উইন্ড টানেল সমাধান কনফিগার করতে আমাদের স্টুটগার্ট-ভিত্তিক প্রকৌশল দলের সাথে সহযোগিতা করুন।

সরঞ্জাম সংযোজন(25)
উইন্ড টানেল সরঞ্জামের সংযোজন ও স্থাপন(54)
স্থাপনা নির্মাণ(18)
মানব উড়ান(86)
পেশাদার স্কাইডাইভার ও BASE অ্যাথলিট(59)
ছবিটি লুক্সেমবার্গের Luxfly উইন্ড টানেলের জন্য একটি প্রধান অ্যাক্সিয়াল ফ্যান ইউনিট স্থাপনের দৃশ্য ধারণ করেছে। এই অ্যাসেম্বলিতে একটি উল্লম্ব অক্ষে বসানো কার্বন-ফাইবার ব্লেড সহ একটি বড় ব্যাসের রোটর রয়েছে। একটি ক্রেন ফ্যান উপাদানটিকে ডাক্টওয়ার্কের (বায়ুনালী) মধ্যে স্থাপন করছে, যা স্থাপনাটির লাল ইস্পাত সাপোর্ট স্ট্রাকচার দ্বারা বেষ্টিত। এই উপাদানটি TunnelTech TT45 PRO সিস্টেমের জন্য এয়ারফ্লো বা বায়ুপ্রবাহ পরিচালনা করে।ছবিটি লুক্সেমবার্গের Luxfly উইন্ড টানেলের জন্য একটি প্রধান অ্যাক্সিয়াল ফ্যান ইউনিট স্থাপনের দৃশ্য ধারণ করেছে। এই অ্যাসেম্বলিতে একটি উল্লম্ব অক্ষে বসানো কার্বন-ফাইবার ব্লেড সহ একটি বড় ব্যাসের রোটর রয়েছে। একটি ক্রেন ফ্যান উপাদানটিকে ডাক্টওয়ার্কের (বায়ুনালী) মধ্যে স্থাপন করছে, যা স্থাপনাটির লাল ইস্পাত সাপোর্ট স্ট্রাকচার দ্বারা বেষ্টিত। এই উপাদানটি TunnelTech TT45 PRO সিস্টেমের জন্য এয়ারফ্লো বা বায়ুপ্রবাহ পরিচালনা করে।

Luxfly-এ TT45 PRO উইন্ড টানেলের জন্য অ্যাক্সিয়াল ফ্যান অ্যাসেম্বলি স্থাপন।

ছবিটি লুক্সেমবার্গের Luxfly উইন্ড টানেলের জন্য একটি প্রধান অ্যাক্সিয়াল ফ্যান ইউনিট স্থাপনের দৃশ্য ধারণ করেছে। এই অ্যাসেম্বলিতে একটি উল্লম্ব অক্ষে বসানো কার্বন-ফাইবার ব্লেড সহ একটি বড় ব্যাসের রোটর রয়েছে। একটি ক্রেন ফ্যান উপাদানটিকে ডাক্টওয়ার্কের (বায়ুনালী) মধ্যে স্থাপন করছে, যা স্থাপনাটির লাল ইস্পাত সাপোর্ট স্ট্রাকচার দ্বারা বেষ্টিত। এই উপাদানটি TunnelTech TT45 PRO সিস্টেমের জন্য এয়ারফ্লো বা বায়ুপ্রবাহ পরিচালনা করে।

2 / 25

ছবিতে Luxfly ভবনের কাঠামোগত উপাদানগুলোর অ্যাসেম্বলি প্রক্রিয়া দেখানো হয়েছে, যার মধ্যে রয়েছে আইকনিক গোলাপি লোড-বিয়ারিং বিম।
ছবিটি লুক্সেমবার্গের Luxfly উইন্ড টানেলের জন্য একটি প্রধান অ্যাক্সিয়াল ফ্যান ইউনিট স্থাপনের দৃশ্য ধারণ করেছে। এই অ্যাসেম্বলিতে একটি উল্লম্ব অক্ষে বসানো কার্বন-ফাইবার ব্লেড সহ একটি বড় ব্যাসের রোটর রয়েছে। একটি ক্রেন ফ্যান উপাদানটিকে ডাক্টওয়ার্কের (বায়ুনালী) মধ্যে স্থাপন করছে, যা স্থাপনাটির লাল ইস্পাত সাপোর্ট স্ট্রাকচার দ্বারা বেষ্টিত। এই উপাদানটি TunnelTech TT45 PRO সিস্টেমের জন্য এয়ারফ্লো বা বা�য়ুপ্রবাহ পরিচালনা করে।

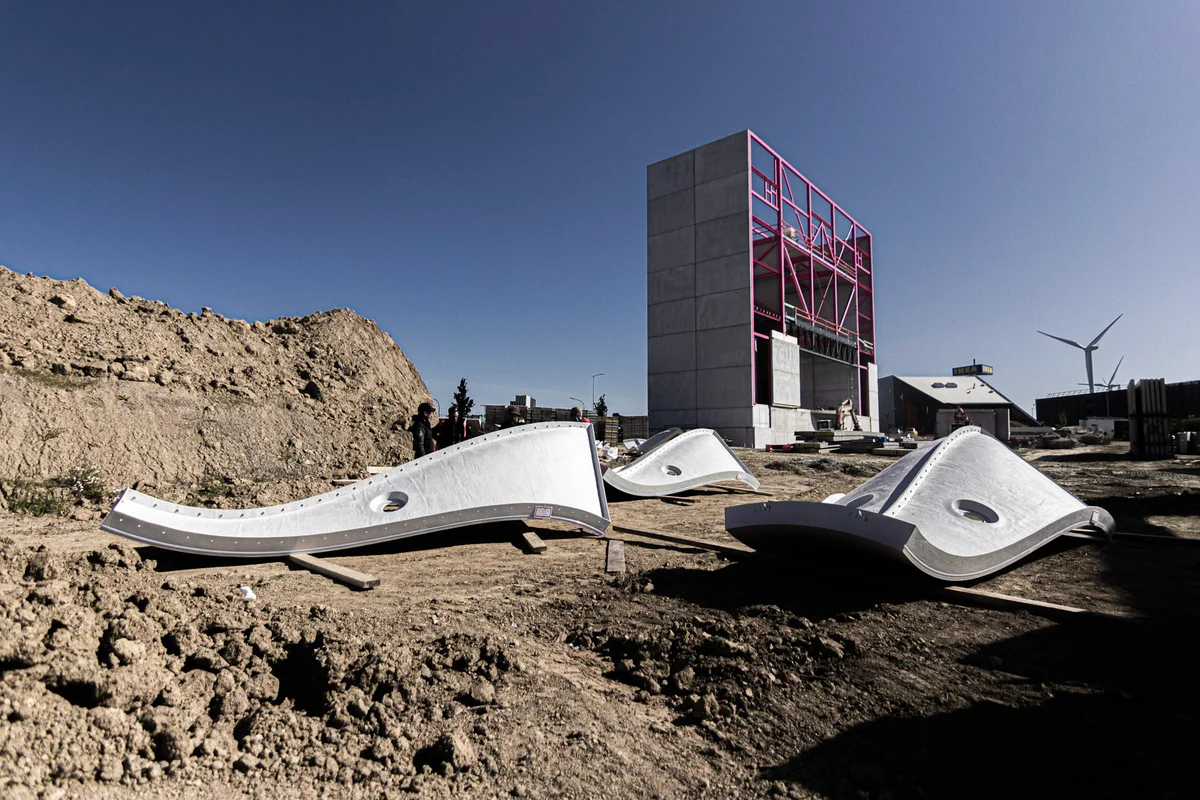

ছবিটিতে Luxfly ফ্যাসিলিটিতে TT45 Pro উইন্ড টানেলের এয়ারজেট (সংকোচন অংশ)-এর গ্লাস-প্লাস্টিক উপাদানগুলি অ্যাসেম্বলিং-এর সময় দেখানো হয়েছে। এই উপাদানগুলি অ্যারোডাইনামিক সিস্টেমের অংশ যা স্থিতিশীল এবং কম টার্বুলেন্সযুক্ত এয়ারফ্লো-এর জন্য ডিজাইন করা হয়েছে।
ছবিটিতে Luxfly উইন্ড টানেলের নিচের ডাক্ট সেকশনে টার্নিং ভেইনস-এর চূড়ান্ত সংযোজন দেখানো হয়েছে। রিসার্কুলেশন লুপের মধ্যে বাতাসের প্রবাহকে कुशलतापूर्वक পুনঃনির্দেশিত করতে টার্নিং ভেইনস ব্যবহার করা হয়, যা টার্বুলেন্স এবং চাপ ক্ষতি কমিয়ে আনে।
TT45 Pro উইন্ড টানেলের ফ্লাইট চেম্বারে সংকোচন অংশের স্থাপন এবং সংযোজন। সংকোচন অংশ একটি গুরুত্বপূর্ণ এরোডাইনামিক উপাদান যা ফ্লাইট চেম্বারে মসৃণ বায়ুপ্রবাহ নিশ্চিত করে।
Luxfly উইন্ড টানেল অ্যাসেম্বল করার সময় একজন টেকনিশিয়ান টার্নিং ভেইনস যুক্ত একটি বাঁকানো FRP কম্পোজিট ডাক্ট সেকশন বসাচ্ছেন। এই উপাদানটি TT45 PRO রিসার্কুলেটিং লুপের একটি কোণ তৈরি করে, যা কংক্রিট কাঠামোর মধ্যে এয়ারফ্লো বা বায়ুপ্রবাহকে পুনঃনির্দেশিত করার জন্য ডিজাইন করা হয়েছে। ইনস্টলেশন প্রক্রিয়ায় বিল্ডিং এনভেলপের সাথে খাপ খাওয়ানোর জন্য রিগিং চেইন ব্যবহার করে কম্পোজিট ডাক্টওয়ার্কের নিখুঁত বিন্যাস অন্তর্ভুক্ত রয়েছে।
লুক্সেমবার্গে Luxfly ইনডোর স্কাইডাইভিং সুবিধা নির্মাণের সময় সেফটি হারনেস এবং রিগিং গিয়ার সহ দুইজন ইনস্টলেশন টেকনিশিয়ান স্ট্রাকচারাল স্টিলের ফ্রেমওয়ার্কের উপর দাঁড়িয়ে আছেন। কর্মীরা TunnelTech TT45 PRO উইন্ড টানেলের উপাদানগুলিকে ভবনের স্বতন্ত্র গোলাপী বিয়ারিং কাঠামোর সাথে সারিবদ্ধ করতে উচ্চতায় রিগিং অপারেশন করছেন। ডানদিকে, স্টিলের বিমের সংলগ্ন উল্লম্ব উইন্ড টানেল অ্যাসেম্বলির বাইরের পৃষ্ঠটি দৃশ্যমান।
স্টেটর ভেইন যুক্ত বড় নীল ফ্যান হাউজিং ইউনিটগুলো লুক্সেমবার্গের Luxfly উইন্ড টানেল সাইটে স্থাপনের অপেক্ষায় রয়েছে। একটি মোবাইল ক্রেন স্থাপনাটির স্বতন্ত্র গোলাপী স্টিল বিয়ারিং কাঠামোর পাশে কাজ করছে। এই ভারী যান্ত্রিক উপাদানগুলো TT45 PRO সিস্টেমের জন্য অ্যাক্সিয়াল ফ্যান অ্যাসেম্বলির স্থির অংশ গঠন করে। নির্মাণ দল সরঞ্জামটিকে স্থাপনাটির রিটার্ন ডাক্ট লুপে তোলার আগে মাটিতে প্রস্তুত করছে।

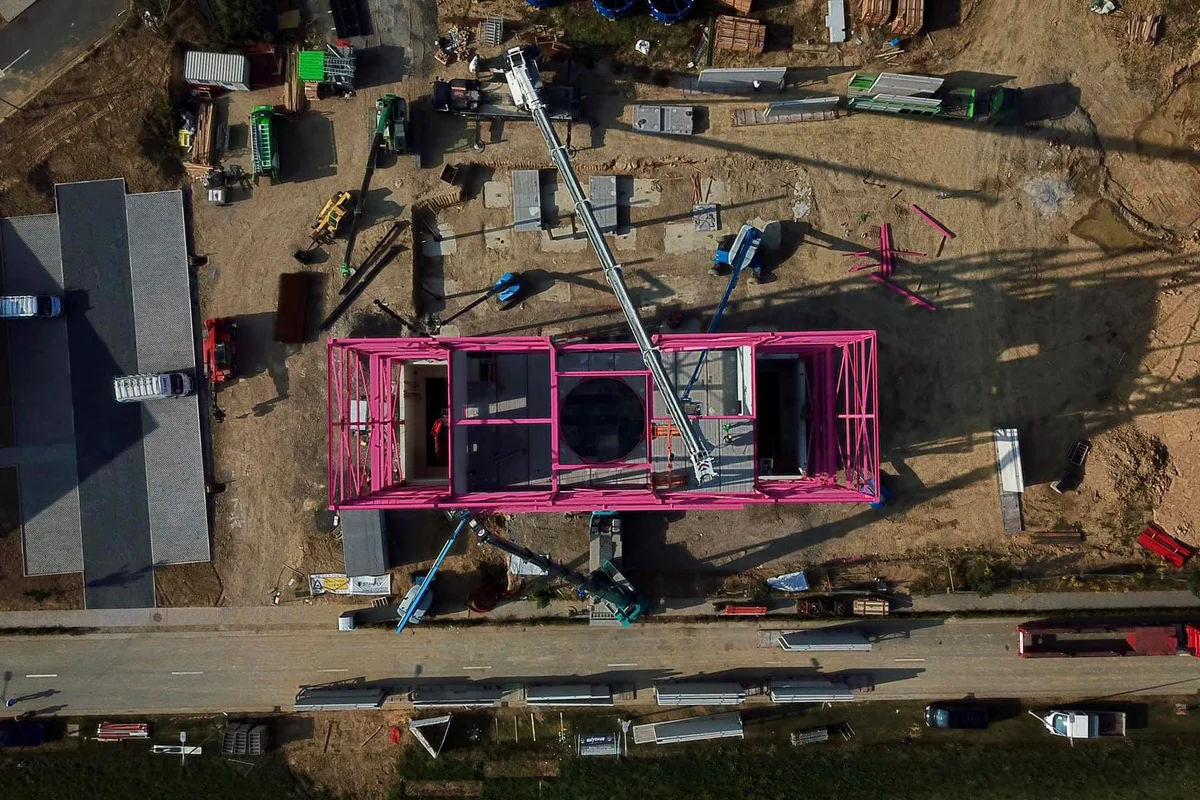

ছবিটিতে LuxFly ফেসিলিটির জন্য একটি ধাতব নির্মাণ ভবনের অ্যাসেম্বলির ড্রোন ভিউ দেখানো হয়েছে, যা TT45 Pro উইন্ড টানেল ইনস্টলেশনের অংশ।

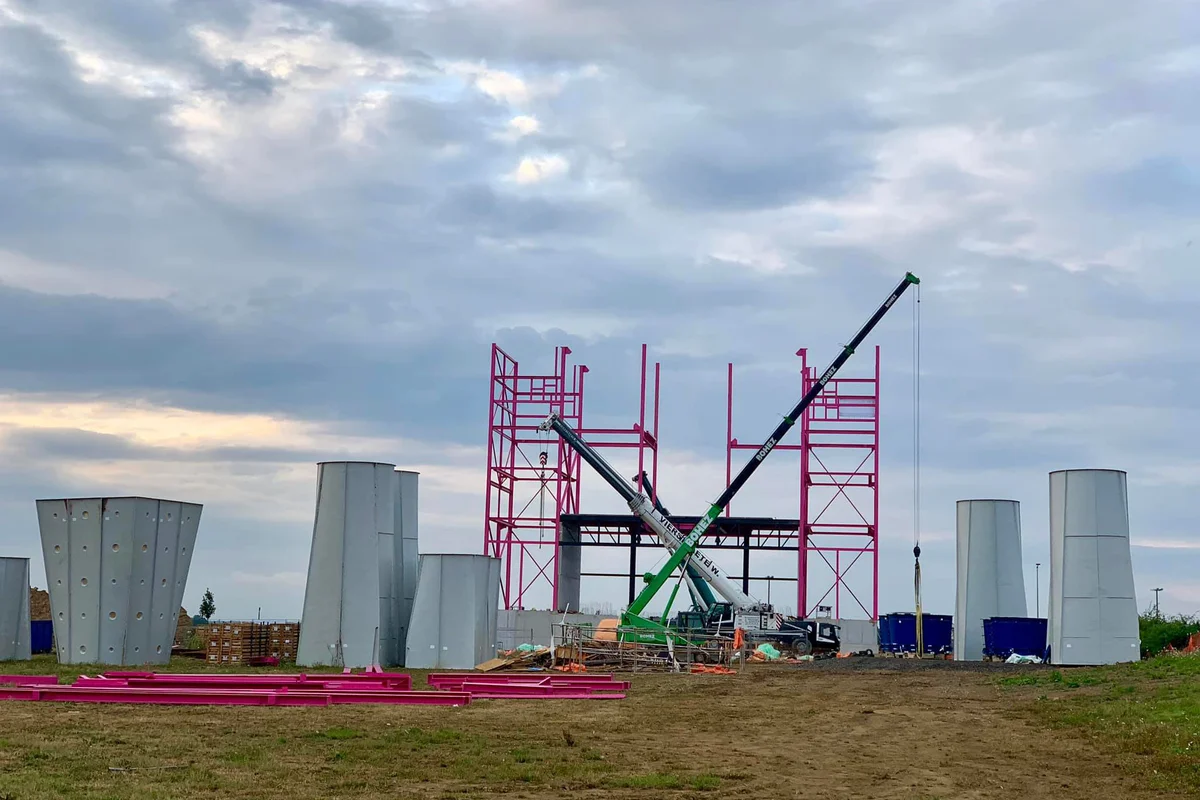

ছবিতে Luxfly ভবনের সমাবেশ প্রক্রিয়া দেখানো হয়েছে, যার মধ্যে গ্লাস-প্লাস্টিক ডিফিউজার স্থাপন অন্তর্ভুক্ত রয়েছে। এই ডিফিউজারগুলি এরোডাইনামিক সিস্টেমের অংশ, যা উইন্ড টানেল কাঠামোর মধ্যে এয়ারফ্লো বা বায়ুপ্রবাহ অপ্টিমাইজ করতে এবং টার্বুলেন্স কমাতে ডিজাইন করা হয়েছে।

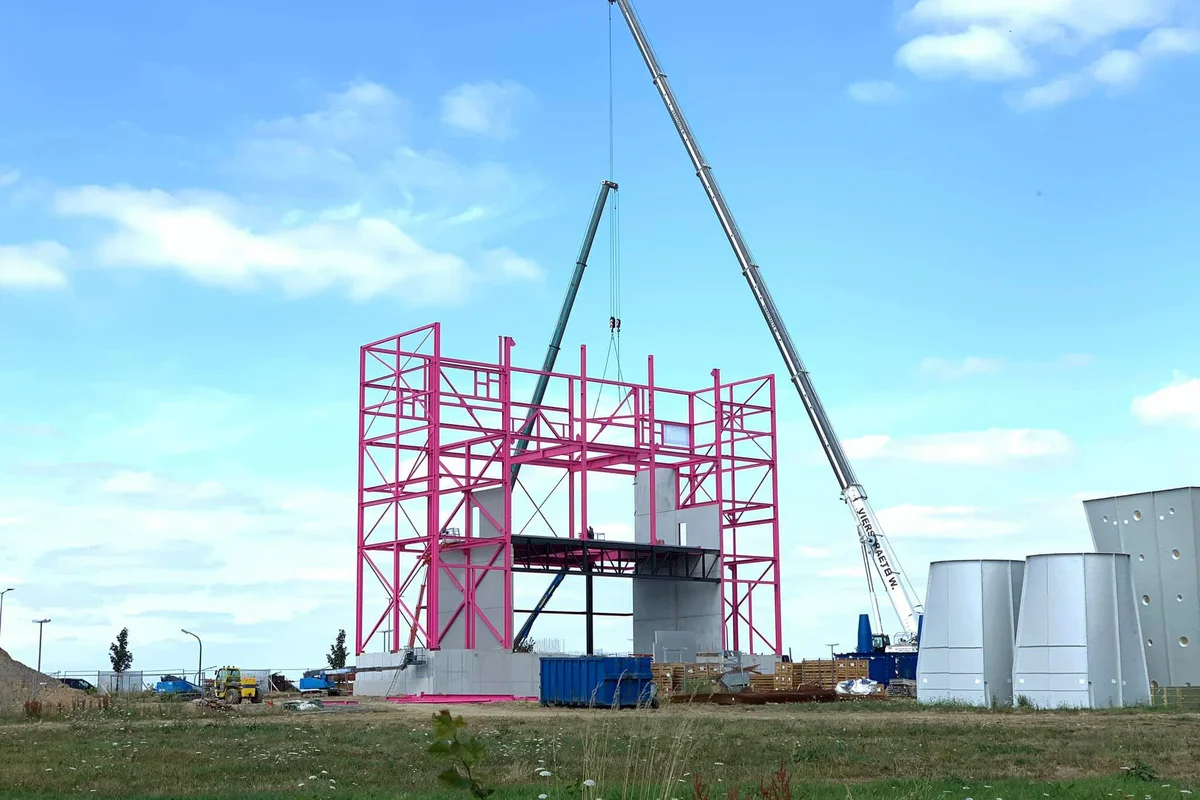

এই ছবিটি Luxfly সুবিধায় একটি TT45 Pro ইনডোর স্কাইডাইভিং উইন্ড টানেলের সংযোজন প্রক্রিয়া ধারণ করে। দৃশ্যমান উপাদানগুলির মধ্যে রয়েছে ফ্লাইট চেম্বারের কাঠামো এবং FRP কম্পোজিট এয়ার ডাক্টের অংশবিশেষ, যা দক্ষ বায়ুপ্রবাহ এবং শব্দ কমানোর জন্য ডিজাইন করা হয�়েছে।

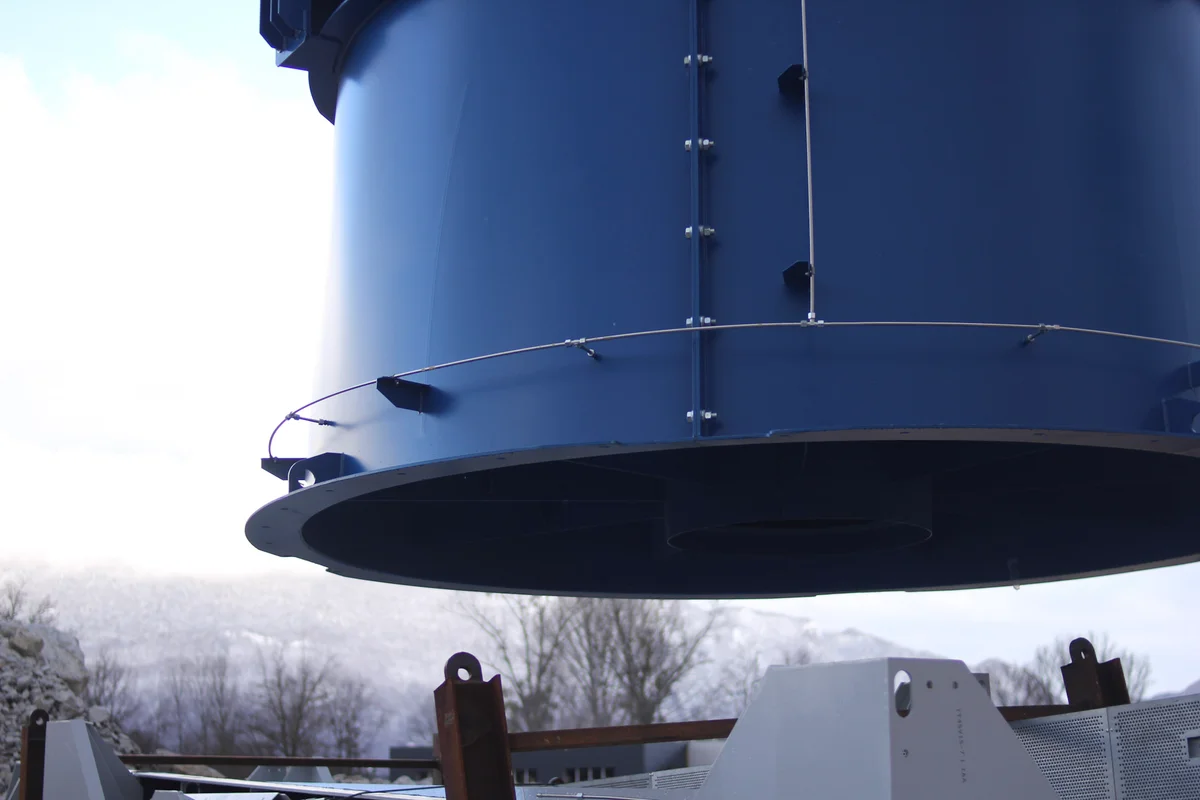

ফ্রান্সে WindAlps নির্মাণস্থলে ১২-টনের অক্ষীয় পাখা (axial fans) নামানোর প্রক্রিয়া। ছবিটি উইন্ড টানেল সুবিধায় ইনস্টলেশনের জন্য এই বিশাল বায়ুপ্রবাহ উপাদানগুলিকে স্থাপন করতে প্রয়োজনীয় ভারী উত্তোলনের কাজটিকে ধারণ করে।

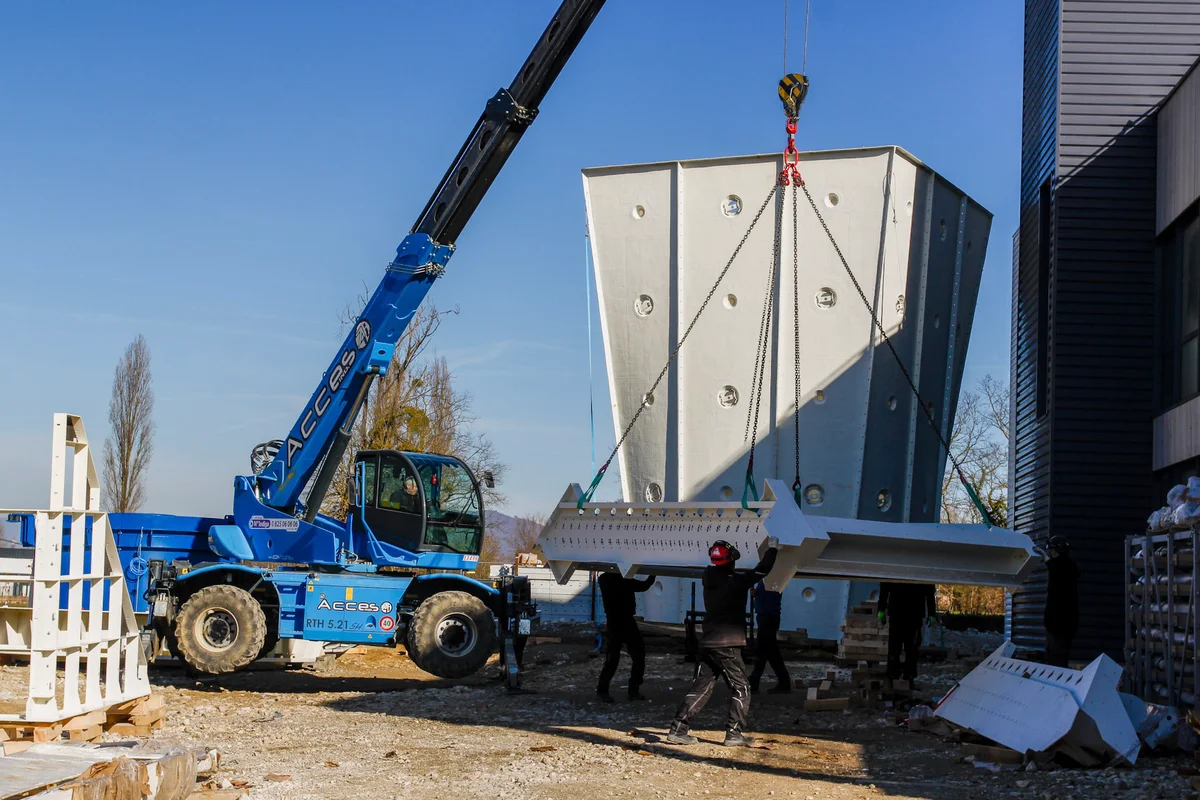

ছবিতে একটি ক্রেন দ্বারা ভবন থেকে টার্নিং ভেইনস অ্যাসেম্বলি তুলতে দেখা যাচ্ছে। পটভূমিতে, আলোর জন্য ফোকরসহ একটি ফ্লাইট চেম্বার ডিফিউজার দৃশ্যমান। রিসার্কুলেশন লুপের মধ্যে বায়ুপ্রবাহকে পুনঃনির্দেশিত করতে টার্নিং ভেইনস ব্যবহার করা হয়, যা টার্বুলেন্স এবং শব্�দ কমায়।

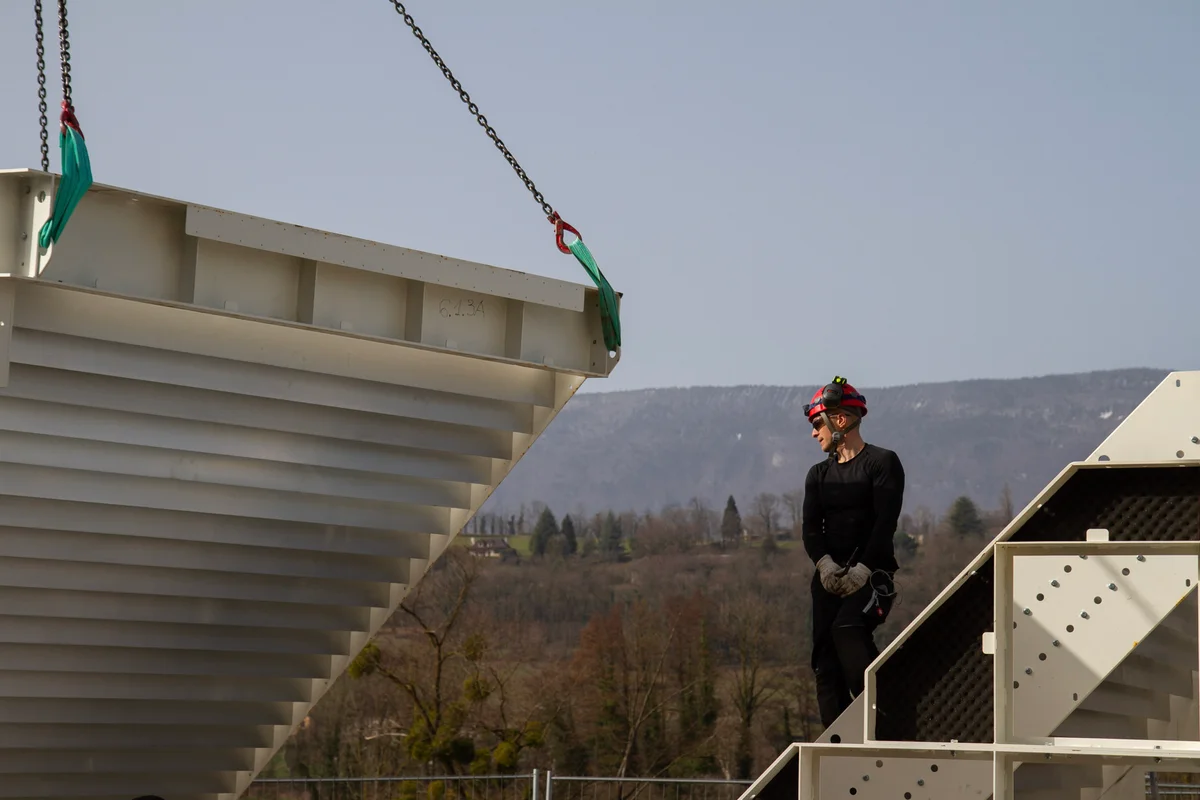

WindAlps নির্মাণস্থলে টার্নিং ভেইনস সহ এয়ার ডাক্টের কোণার অংশের সংযোজন। টার্নিং ভেইনসগুলো বাতাসের প্রবাহের দিক অপ্টিমাইজ করতে এবং রিসার্কুলেটিং সিস্টেমে টার্বুলেন্স কমাতে সাজানো হয়েছে।

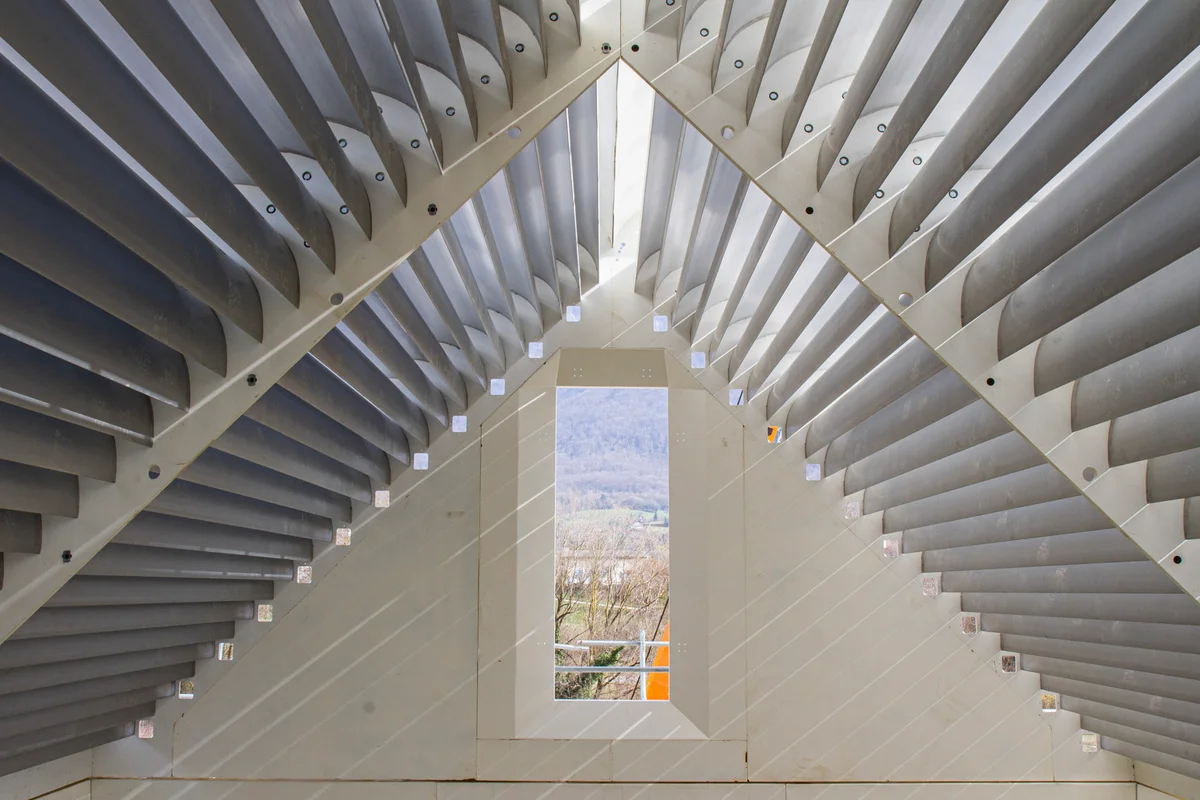

এই চিত্রটি Windalps সুবিধায় ডাবল-লুপ উইন্ড টানেলের ফ্লাইট চেম্বারের শীর্ষে অবস্থিত একত্রিত অ্যালুমিনিয়াম টার্নিং ভেইনস প্রদর্শন করে। এই ভেইনগুলি একটি ত্রিভুজাকার, ঘরের মতো কাঠামো তৈরি করে যা উল্লম্ব বায়ুপ্রবাহকে দুটি পৃথক পথে বিভক্ত করার জন্য ডিজাইন করা হয়েছে, বাতাসকে বাম এবং ডান রিটার্ন ডাক্টে निर्देशित করে। ছাদ স্থাপনের আগে সুবিধাটি দেখানো হয়েছে, যার ফলে সূর্যের আলো ভেইন কাঠামো এবং অভ্যন্তরীণ কুলিং চ্যানেলগুলিকে আলোকিত করতে পারছে।
Wind Alps সুবিধায় একটি TT45 PRO উইন্ড টানেলের উপরের ডিফিউজার অংশের মধ্য দিয়ে নিচের দিকে তাকানো একটি উল্লম্ব দৃশ্য। এয়ারফ্লো সার্কিটের সাদা প্যানেলযুক্ত দেয়ালগুলিতে বৃত্তাকার অ্যাক্সেস পোর্ট রয়েছে এবং এগুলি ফ্লাইট চেম্বার স্তরের দিকে নিয়ে যায়। নিচে, রিগিং চেইন এবং নীল নির্মাণ যন্ত্রপাতি গ্লাস ফ্লাইট চেম্বারের উপাদান এবং ইস্পাত সংযোগ ফ্ল্যাঞ্জগুলি স্থাপনে সহায়তা করছে。

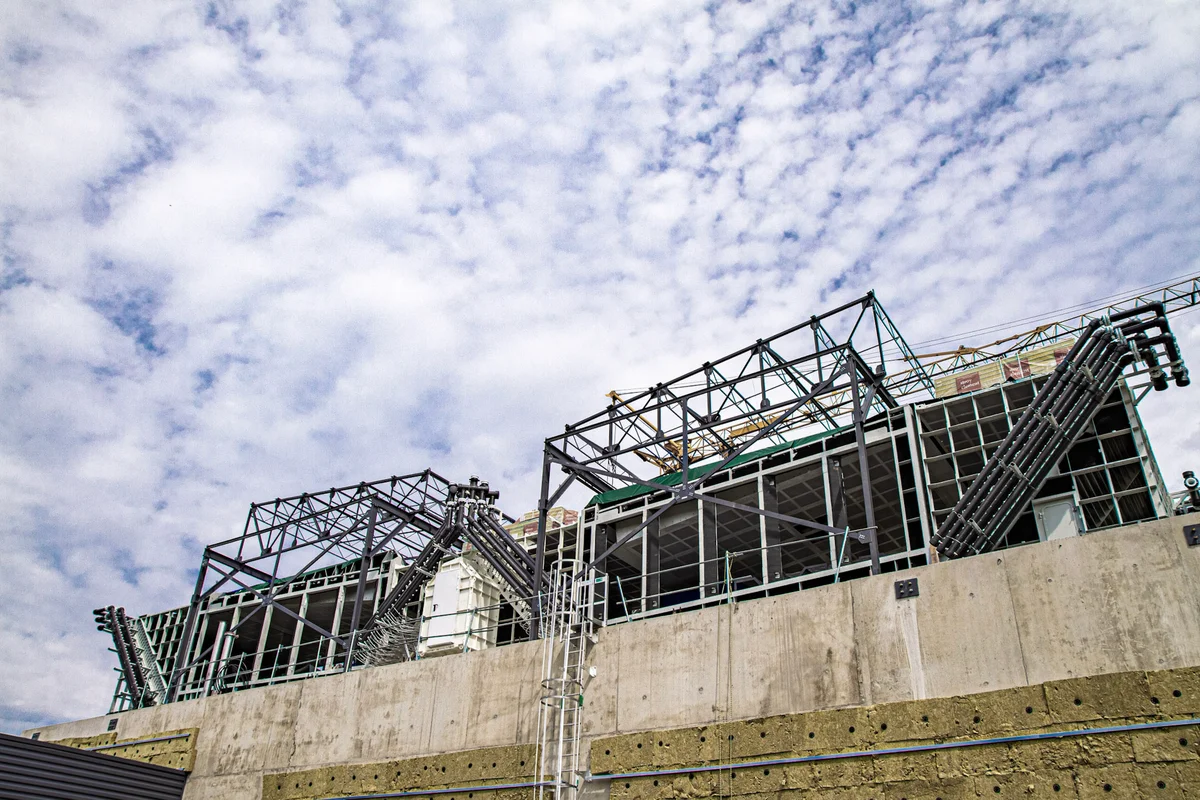

WindAlps ফ্যাসিলিটিতে অ্যাসেম্বলির সময় TT45 PRO উইন্ড টানেলের উপরের স্টিলের কাঠামো দেখানো হয়েছে। ডাক্টের কোণায় কালো হাইড্রোলিক ম্যানিফোল্ড পাইপগুলি ইনস্টল করা হয়েছে, যা টার্নিং ভেইনস-এর মধ্যে ইন্টিগ্রেটেড অ্যাক্টিভ কুলিং সিস্টেমের সাথে সংযুক্ত। এই সংযোগগুলি এয়ারফ্লো তাপমাত্রা নিয়ন্ত্রণ করতে ভেইনগুলির মধ্য দিয়ে জল সঞ্চালন করে। স্টিলের কাঠামোটি একটি কংক্রিটের ভিত্তির উপর মাউন্ট করা হয়েছে, যা 4.5-মিটার ফ্লাইট চেম্বার সিস্টেমের জন্য প্রয়োজনীয় যান্ত্রিক ইনস্টলেশনের বিশালতা তুলে ধরে।
Wind Alps ফ্যাসিলিটিতে TT45 PRO ফ্লাইট চেম্বারের সংযোজন কাজ চলছে। একটি স্পাইডার ক্রেন বাঁক��ানো, মাল্টি-লেয়ার গ্লাস প্যানেলগুলিকে স্ট্রাকচারাল স্টিল বেসের উপর বসাচ্ছে যাতে গোলাকার, ফ্রেমহীন উড়ান এলাকা তৈরি করা যায়। রিগিং কেবলগুলি উপরের ধাতব রিংটিকে ঝুলিয়ে রেখেছে, যখন পটভূমিতে গ্লাস সেকশন সহ অতিরিক্ত ক্রেটগুলি ইনস্টলেশনের জন্য প্রস্তুত রয়েছে। এই নির্মাণ পর্যায়টি TT45 PRO মডেলের বৈশিষ্ট্যযুক্ত স্বচ্ছ ফ্লাইট জোন তৈরি করে।
একটি বিশেষ স্পাইডার ক্রেন যা ভারী-শুল্ক ভ্যাকুয়াম লিফটার দিয়ে সজ্জিত, TT45 PRO ফ্লাইট চেম্বারের জন্য একটি বড় বাঁকানো কাঁচের প্যানেল বসাচ্ছে। উপরের কংক্রিট রিং থেকে ঝুলন্ত ইন্ডাস্ট্রিয়াল ক্লাইম্বাররা মাল্টি-লেয়ার শব্দশোষক কাঁচটিকে স্টিলের ফ্রেমে নির্দেশিত করছে, যখন ভারার (scaffolding) উপর থাকা টেকনিশিয়ানরা ভিত্তিটি সোজা করছে। ফ্রান্সের Wind Alps সুবিধায় এই সংযোজন প্রক্রিয়াটি বন্ধ সার্কিট উইন্ড টানেলের স্বচ্ছ, নলাকার উড়ান এলাকা তৈরি করে।

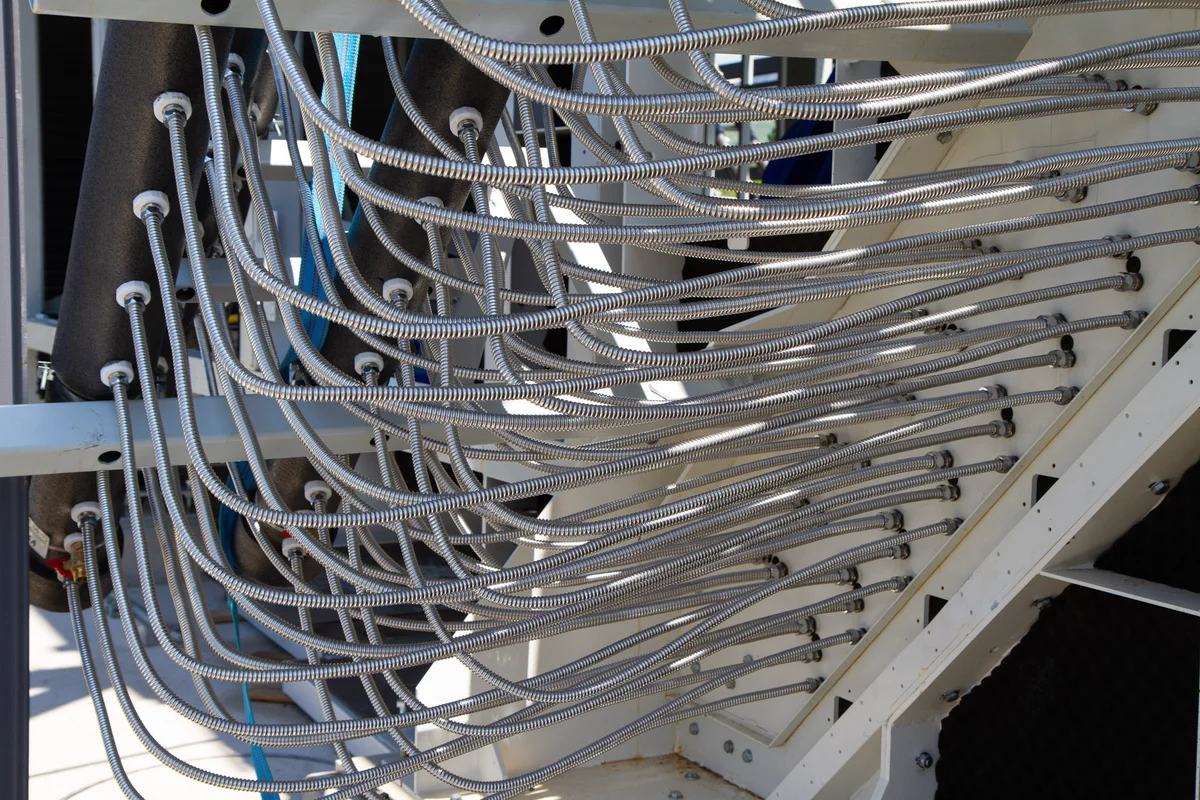

WindAlps ফ্যাসিলিটিতে TT45 PRO উইন্ড টানেলের টার্নিং ভেইনস-এর সাথে সংযুক্ত কুলিং ওয়াটার সাপ্লাই হোজ। অ্যাক্টিভ কুলিং সিস্টেম এই টার্নিং ভেইনসগুলোকে ডাক্ট-ইন্টিগ্রেটেড হিট এক্সচেঞ্জার হিসেবে ব্যবহার করে। ফাঁপা অ্যালুমিনিয়াম ভেইনগুলোর ভেতরের চ্যানেল দিয়ে চিলড ওয়াটার প্রবাহিত হয়, যা বাতাসের ঘর্ষণ এবং ফ্যানের செயல்பாডের ফলে উৎপন্ন তাপ শোষণ করে। এই কনফিগারেশনটি বাতাসের প্রবাহ পথে অতিরিক্ত অ্যারোডাইনামিক ড্র্যাগ বা আলাদা কুলিং কয়েল যুক্ত না করেই সরাসরি ডাক্ট কর্নারগুলোর ভে�তরে তাপ নিয়ন্ত্রণ করতে সক্ষম করে।
