Seri SMART

Sesuai Standar FAI

TT43 SMART

Kinerja Siap Kejuaraan

Model seri SMART andalan, dirancang untuk pusat pelatihan profesional dan tempat kompetisi. Menampilkan konfigurasi loop tunggal dan ganda.

Diameter Ruang Terbang

4.3 m (14')

Kecepatan Maks

280 km/h

Daya

1,260 kW

Tingkat Kebisingan

60 dBA

Fitur Utama

Ruang terbang 4,3m yang sesuai standar FAI

Hingga 280 km/jam dengan daya Beast

Opsi loop tunggal dan ganda

Pendinginan aktif terintegrasi melalui sirip pengarah aerodinamika

Area terbang 14,51 meter persegi

Fitur kompetisi profesional

Spesifikasi Teknis

Umum

Diameter Ruang Terbang4.3 m (14')

Tinggi Kaca (Default)4.2 m (13'8")

Tinggi Kaca (Maksimum)10 m (32'8")

Area Ruang Terbang14.51 sq.m.

Laju Difusi1.9

Aplikasi Ideal

Kejuaraan Dunia

Rekayasa fasilitas yang sesuai standar FAI yang mampu menjadi tuan rumah kompetisi dan liga skydiving indoor profesional.

Pelatihan Profesional

Menyediakan aliran udara presisi dan kondisi bebas turbulensi untuk kemajuan skydiver elit dan pelatihan teknis.

Pelatihan Militer

Memfasilitasi simulasi terjun bebas yang aman, hemat biaya, dan realistis untuk pasukan terjun payung dan personel pertahanan.

Kompleks Olahraga

Atraksi utama canggih yang dirancang untuk meningkatkan kompleks olahraga modern dan fasilitas rekreasi.

Siap Memulai Proyek Anda?

Berkolaborasi dengan tim teknik kami yang berbasis di Stuttgart untuk mengonfigurasi solusi terowongan angin berkinerja tinggi yang ideal untuk tujuan spesifik Anda.

Rakitan baling-baling stator untuk instalasi terowongan angin TT43 Smart di China Flight Town

Sebuah rakitan baling-baling stator melingkar yang besar terletak di tanah selama instalasi terowongan angin TT43 Smart di China Flight Town. Komponen ini memiliki sirip pengarah radial tetap yang disusun di antara hub bagian dalam dan casing luar, dirancang untuk mengatur aliran udara di dalam bagian kipas aksial. Logo TTE GMBH terlihat di bagian luar rumah baja. Peralatan konstruksi, termasuk forklift dan perkakas listrik, mengelilingi unit tersebut dengan bangunan fasilitas sebagai latar belakang.

1 / 27

Sebuah derek tugas berat mengangkat cincin baling-baling stator melingkar ke posisinya selama pemasangan terowongan angin TT43 Smart di proyek Flight Town di Tiongkok. Komponen ini adalah bagian dari rakitan kipas aksial dan memiliki baling-baling stasioner yang dirancang untuk meluruskan aliran udara di dalam sirkuit. Di sebelah kiri, bagian saluran baja prefabrikasi yang besar siap untuk diintegrasikan ke dalam struktur terowongan angin.

Pemasangan rakitan sirip pengarah dengan pendinginan aktif terintegrasi di proyek China Flight Town. Komponen ini merupakan bagian dari terowongan angin TT43 Smart dan menggabungkan pengalihan aliran udara dengan kemampuan manajemen termal. Bilah aluminium berisi saluran pendingin internal untuk membuang panas yang dihasilkan selama operasi. Rakitan digantung dengan rigging derek di dalam struktur fasilitas beton, siap untuk ditempatkan di sudut saluran balik.

Teknisi memandu pemasangan sirip pengarah dengan pendinginan terintegrasi ke dalam struktur saluran beton terowongan angin TT43 Smart di China Flight Town. Sebuah derek menurunkan segmen sirip aluminium melalui bukaan atas ke dalam saluran balik. Sirip pengarah ini menggabungkan saluran pendingin internal untuk berfungsi sebagai penukar panas, mengelola suhu udara sambil mengarahkan kembali aliran udara 90 derajat dengan turbulensi dan kehilangan tekanan minimal.

Seorang teknisi akses tali memandu pemasangan rakitan stator vanes kipas aksial ke dalam rumah beton. Operasi pengangkatan berat ini merupakan bagian dari pembangunan terowongan angin TunnelTech TT43 Smart di proyek China Flight Town. Bagian baja berisi stator vanes stasioner yang diperlukan untuk meluruskan aliran udara di dalam saluran balik vertikal. Komponen tersebut digantung dengan tali pengangkat merah saat diturunkan ke dalam struktur beton fasilitas.

Sebuah crane mengangkat bagian sirip pengarah selama instalasi terowongan angin TT43 Smart di proyek China Flight Town. Personel konstruksi memandu unit berkerangka baja tersebut, yang berisi saluran pendingin terintegrasi untuk sistem pendingin aktif fasilitas. Sirip-sirip ini berfungsi sebagai penukar panas untuk mengatur suhu aliran udara sambil mengarahkan udara melalui sudut loop saluran resirkulasi.

Sebuah crane tugas berat menurunkan unit kipas aksial (Axial fan) EVG berwarna biru ke dalam saluran balik (Return duct) udara beton vertikal dari terowongan angin (Wind tunnel) TT43 Smart di fasilitas China Flight Town. Rakitan kipas, yang menampilkan bilah serat karbon (Carbon-fiber blades), turun menuju struktur sirip pengarah (Guide vanes) stasioner yang diposisikan di dasar poros. Teknisi instalasi memandu beban menggunakan teknik akses tali untuk memastikan penyelarasan yang tepat di dalam rumah beton. Langkah instalasi ini menempatkan komponen pembangkit aliran udara (Airflow) utama di dalam struktur loop balik.

Pekerja konstruksi memandu instalasi unit kipas aksial berdaya tinggi untuk terowongan angin TunnelTech TT43 Smart di proyek China Flight Town. Rumah kipas baja biru, yang digantung dengan tali derek tugas berat, turun ke dalam poros beton vertikal saluran balik. Terlihat di bawah rumah kipas adalah impeller yang menampilkan bilah serat karbon, dirancang untuk operasi yang efisien dalam loop aliran udara resirkulasi.

Sebuah derek tugas berat mengangkat bagian difuser komposit FRP yang besar selama perakitan terowongan angin TT43 Smart. Komponen ini merupakan bagian dari loop aerodinamis atas, yang dirancang untuk memperluas aliran udara dan memulihkan tekanan di atas ruang terbang. Instalasi sedang berlangsung di fasilitas Flight Town di Cina. Gambar tersebut menangkap proses rigging dan pemosisian segmen ducting dengan latar belakang langit.

Foto ini menangkap proses pemasangan terowongan angin SMARTfly TT43 di Jingmen, China. Komponen yang terlihat termasuk saluran udara komposit FRP untuk aliran udara yang efisien dan pengurangan kebisingan, serta ruang terbang kaca berbentuk kerucut yang dirancang untuk aliran udara yang seragam dan keselamatan selama operasi skydiving dalam ruangan.

Pemandangan eksterior konstruksi yang sedang berlangsung di lokasi proyek China Flight Town. Fasilitas ini menampung terowongan angin vertikal TunnelTech TT43 Smart. Perancah dan jaring pengaman hijau menutupi fasad bangunan, sementara struktur rumah mekanis untuk sirkuit terowongan angin terlihat di tingkat atas. Lokasi konstruksi terletak berdekatan dengan lapangan olahraga yang sudah jadi dengan rumput buatan. Instalasi ini memiliki diameter ruang terbang 4,3 meter yang cocok untuk pelatihan profesional dan operasi komersial.

Instalasi terowongan angin TT43 Smart di China Flight Town berlanjut dengan pengangkatan bagian difuser ruang terbang. Komponen putih ini memiliki bukaan melingkar yang terhubung ke area penerbangan. Di latar belakang, bagian saluran balik horizontal yang dilengkapi dengan sirip pengarah hitam bertumpu pada perancah baja struktural. Personel konstruksi mengatur tali rigging untuk menyejajarkan segmen aerodinamis yang berat tersebut.

Sebuah derek menurunkan bagian atas ruang terbang yang berisi turning vanes selama pemasangan terowongan angin SmartFly 4.3 di China Flight Town. Komponen ini berfungsi sebagai pembagi aliran untuk konfigurasi loop ganda, membagi aliran udara vertikal menjadi dua jalur terpisah: satu mengarahkan udara ke saluran balik di latar depan dan yang lainnya ke belakang. Pekerja di perancah memandu struktur baja ke posisinya di atas dasar plenum.

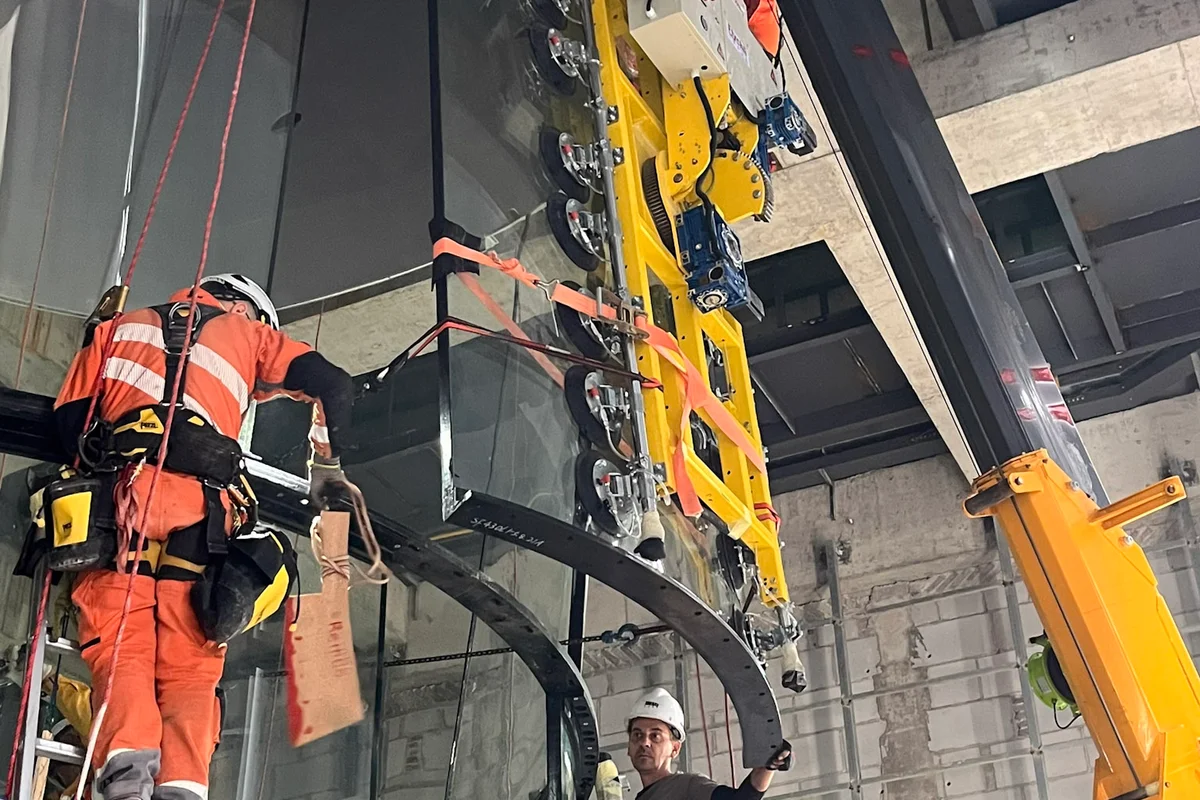

Teknisi memasang panel kaca lengkung untuk ruang terbang terowongan angin TT43 Smart di proyek China Flight Town. Pengangkat vakum tugas berat yang terpasang pada derek memposisikan bagian kaca berlapis penyerap suara ke dalam kerangka baja. Tim instalasi menggunakan teknik akses tali dan tangga untuk menyelaraskan kaca yang diperkuat secara kimia, memastikan pemasangan yang presisi untuk area terbang berdiameter 4.3 meter.

Teknisi TunnelTech memasang panel kaca berlapis melengkung untuk ruang terbang terowongan angin TT43 Smart di fasilitas China Flight Town. Sebuah spider crane yang dilengkapi dengan pengangkat vakum memposisikan segmen kaca berat sementara tim menggunakan akses tali dan tangga untuk penyelarasan yang presisi. Proses instalasi merakit ruang terbang silinder berdiameter 4,3 meter, menggunakan kaca yang diperkuat secara kimia untuk memastikan keamanan struktural dan aerodinamika aliran udara yang konsisten.

Perspektif vertikal ini melihat ke bawah dari saluran balik atas ke dalam flight chamber terowongan angin TT43 Smart di fasilitas China Flight Town. Barisan turning vanes aerodinamis melapisi sudut-sudut atas untuk memandu aliran udara dan mengurangi turbulensi. Di bawah bagian vane, dinding difuser putih beralih ke flight chamber kaca berdiameter 4,3 meter. Tali-tali rigging dan tangga yang terlihat di dalam struktur menunjukkan proses instalasi komponen mekanis dan struktural yang sedang berlangsung.

Seorang insinyur akses tali tergantung di bawah jaring pengaman, melakukan pekerjaan instalasi pada bagian kontraksi. Perspektif melihat ke atas melalui jaring kabel baja dan ruang terbang, memberikan pemandangan sirip pengarah di bagian atas loop. Teknisi diposisikan di dalam kerucut kontraksi komposit putih, menggunakan rigging untuk mengakses permukaan di bawah dek penerbangan.

Teknisi melakukan instalasi akses tali di bagian atas ruang terbang untuk terowongan angin TT43 Smart di China Flight Town. Gambar menampilkan struktur komposit putih yang memiliki potongan melingkar yang dirancang untuk pemasangan sumber pencahayaan. Di atas para pekerja, pintu persegi panjang menyediakan akses ke ruang lompat BASE. Di bagian atas seksi tersebut, sirip pengarah disusun dalam konfigurasi bentuk-V untuk membagi aliran udara ke saluran balik kiri dan kanan.

Ruang terbang TT43 Smart di fasilitas China Flight Town memiliki bagian kaca silindris berdiameter 4,3 meter. Panel kaca berlapis yang bulat sempurna membentuk dinding transparan, diterangi oleh strip LED vertikal. Struktur ini terhubung ke difuser atas dan duct komposit FRP di atas volume penerbangan. Di bagian dasar, jaring pengaman menggunakan kabel baja hambatan rendah. Instalasi ini menggunakan konfigurasi kaca diperluas yang tersedia dalam seri SMARTfly, terletak di dalam interior bangunan komersial modern.

Ruang depan kaca dan pintu masuk geser menyediakan akses ke ruang terbang TT43 Smart di fasilitas China Flight Town. Pemandangan melalui airlock ini menunjukkan transisi ke area terbang, menampilkan rangka baja hitam dan panel kaca berlapis. Di dalam ruang, jaring pengaman kabel baja dan sekeliling pintu masuk berlapis bantalan biru terlihat, dirancang untuk menyerap benturan dan mempertahankan aliran udara yang merata selama operasi.
