TT45 PRO

Efisiensi Revolusioner

Puncak rekayasa aerodinamika Jerman. Menampilkan teknologi ventilasi pasif revolusioner, TT45 memberikan penghematan energi hingga 60% dan operasi tersenyap di dunia hanya pada 51 dBA.

Diameter Ruang Terbang
4.5 m (14'9")
Kecepatan Maks
320 km/h
Daya
1,260 kW
Tingkat Kebisingan
51 dBA
TT45 PRO

Fitur Utama

Tersenyap di dunia pada 51 dBA
Mencapai penghematan energi hingga 60% dibandingkan sistem pesaing
Pendinginan ventilasi pasif revolusioner
Aliran udara berkecepatan tinggi mencapai 320 km/jam untuk kinerja elit
Tinggi kaca maksimum 16m
Efisiensi aerodinamika terdepan di industri (koefisien hambatan 0,183)

Spesifikasi Teknis

Umum
Diameter Ruang Terbang4.5 m (14'9")
Tinggi Kaca (Default)8 m (26'2")
Tinggi Kaca (Maksimum)16 m (52'5")
Area Ruang Terbang15.9 sq.m.
Laju Difusi2.12

Aplikasi Ideal

Kejuaraan Dunia

Rekayasa fasilitas yang sesuai standar FAI yang mampu menjadi tuan rumah kompetisi dan liga skydiving indoor profesional.

Pelatihan Profesional

Menyediakan aliran udara presisi dan kondisi bebas turbulensi untuk kemajuan skydiver elit dan pelatihan teknis.

Pelatihan Militer

Memfasilitasi simulasi terjun bebas yang aman, hemat biaya, dan realistis untuk pasukan terjun payung dan personel pertahanan.

Hiburan Premium

Tujuan hiburan kelas atas

Siap Memulai Proyek Anda?

Berkolaborasi dengan tim teknik kami yang berbasis di Stuttgart untuk mengonfigurasi solusi terowongan angin berkinerja tinggi yang ideal untuk tujuan spesifik Anda.

Perakitan peralatan(25)
Perakitan dan pemasangan peralatan terowongan angin(54)
Konstruksi fasilitas(18)
Penerbangan manusia(86)
Penerjun dan atlet BASE profesional(59)

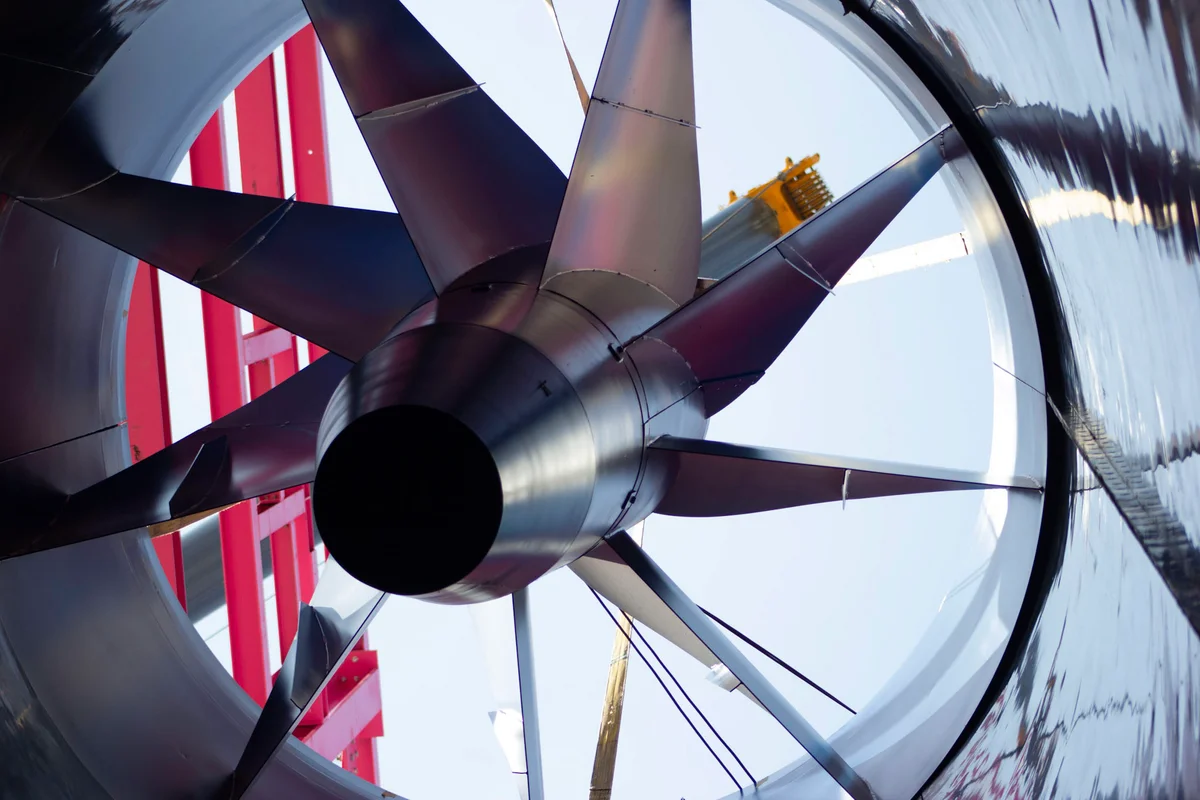

Foto ini mengabadikan pemasangan unit kipas aksial utama untuk terowongan angin Luxfly di Luksemburg. Rakitan ini memiliki rotor berdiameter besar dengan bilah serat karbon yang dipasang pada sumbu vertikal. Sebuah derek memposisikan komponen kipas di dalam saluran udara (ductwork), dikelilingi oleh struktur pendukung baja merah fasilitas tersebut. Komponen ini menggerakkan aliran udara untuk sistem TunnelTech TT45 PRO.Foto ini mengabadikan pemasangan unit kipas aksial utama untuk terowongan angin Luxfly di Luksemburg. Rakitan ini memiliki rotor berdiameter besar dengan bilah serat karbon yang dipasang pada sumbu vertikal. Sebuah derek memposisikan komponen kipas di dalam saluran udara (ductwork), dikelilingi oleh struktur pendukung baja merah fasilitas tersebut. Komponen ini menggerakkan aliran udara untuk sistem TunnelTech TT45 PRO.

Instalasi rakitan kipas aksial untuk terowongan angin TT45 PRO di Luxfly.

Foto ini mengabadikan pemasangan unit kipas aksial utama untuk terowongan angin Luxfly di Luksemburg. Rakitan ini memiliki rotor berdiameter besar dengan bilah serat karbon yang dipasang pada sumbu vertikal. Sebuah derek memposisikan komponen kipas di dalam saluran udara (ductwork), dikelilingi oleh struktur pendukung baja merah fasilitas tersebut. Komponen ini menggerakkan aliran udara untuk sistem TunnelTech TT45 PRO.

2 / 25

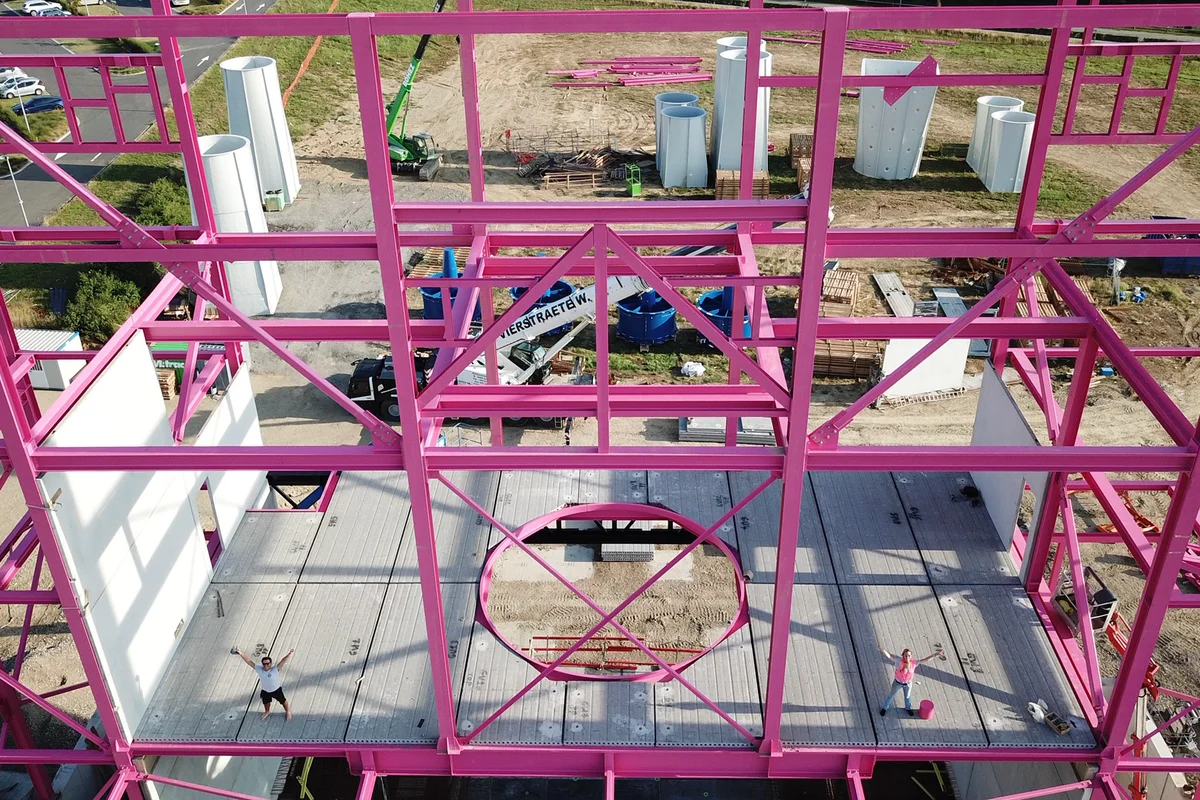

Gambar ini menunjukkan proses perakitan komponen struktural untuk gedung Luxfly, termasuk balok penahan beban merah muda yang ikonik.
Foto ini mengabadikan pemasangan unit kipas aksial utama untuk terowongan angin Luxfly di Luksemburg. Rakitan ini memiliki rotor berdiameter besar dengan bilah serat karbon yang dipasang pada sumbu vertikal. Sebuah derek memposisikan komponen kipas di dalam saluran udara (ductwork), dikelilingi oleh struktur pendukung baja merah fasilitas tersebut. Komponen ini menggerakkan aliran udara untuk sistem TunnelTech TT45 PRO.

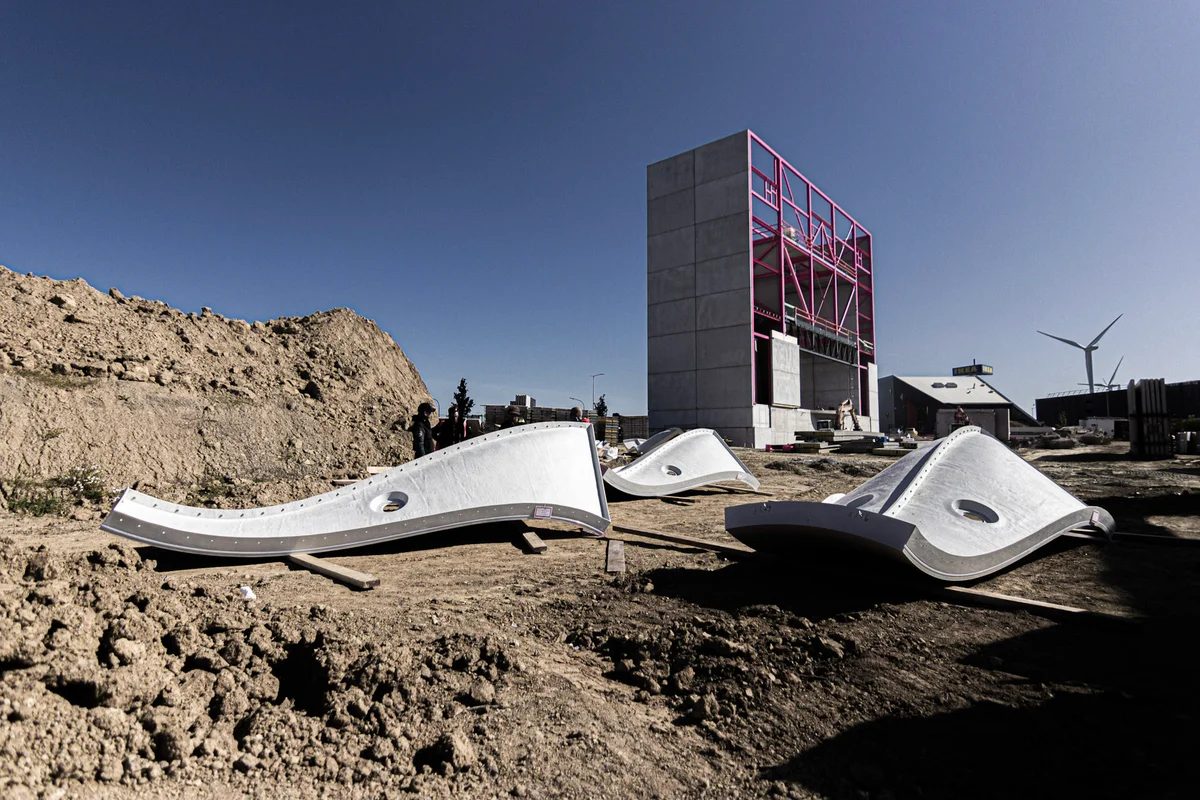

Foto ini memperlihatkan komponen plastik-kaca dari airjet (bagian kontraksi) terowongan angin TT45 Pro yang sedang dirakit di fasilitas Luxfly. Elemen-elemen ini adalah bagian dari sistem aerodinamika yang dirancang untuk aliran udara yang stabil dan turbulensi rendah.

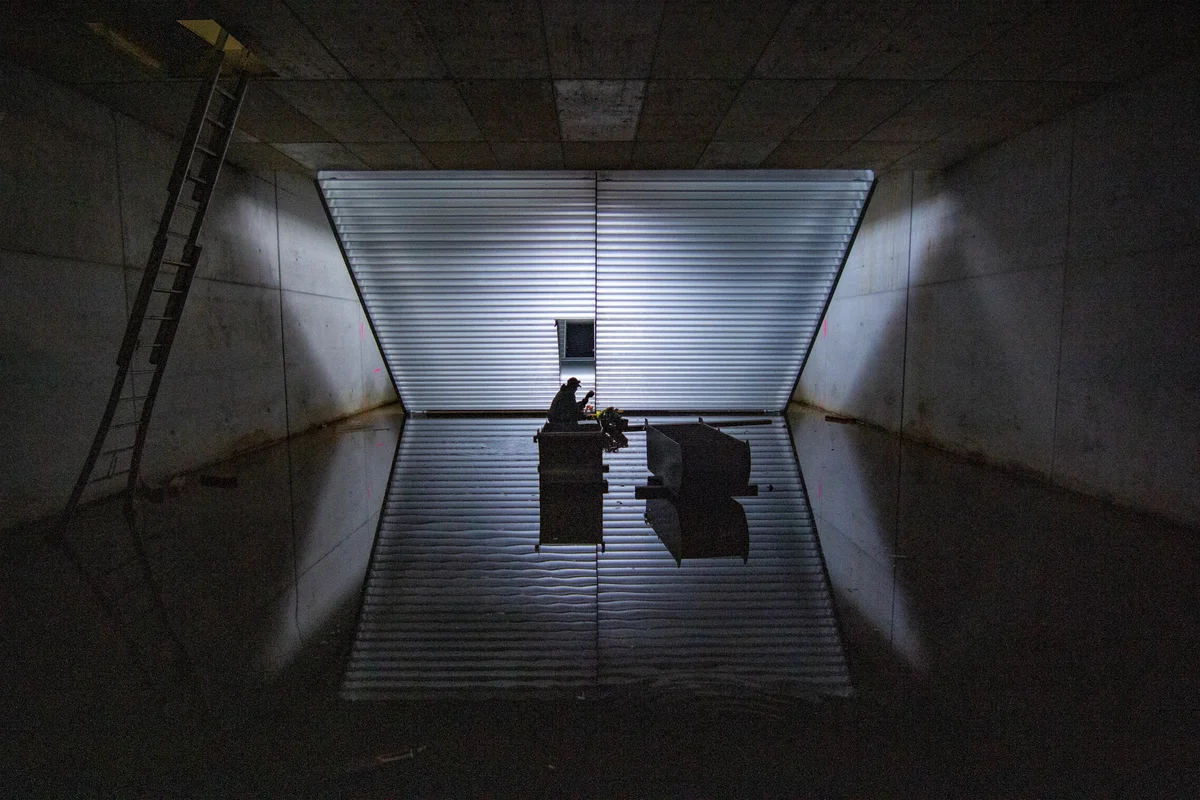

Gambar ini menunjukkan perakitan akhir sirip pengarah (turning vanes) di bagian saluran bawah terowongan angin Luxfly. Sirip pengarah digunakan untuk mengarahkan kembali aliran udara secara efisien di dalam sirkuit resirkulasi, meminimalkan turbulensi dan kehilangan tekanan.
Instalasi dan perakitan bagian kontraksi di ruang terbang terowongan angin TT45 Pro. Bagian kontraksi adalah komponen aerodinamika kritis yang memastikan transisi aliran udara yang mulus ke dalam ruang terbang.

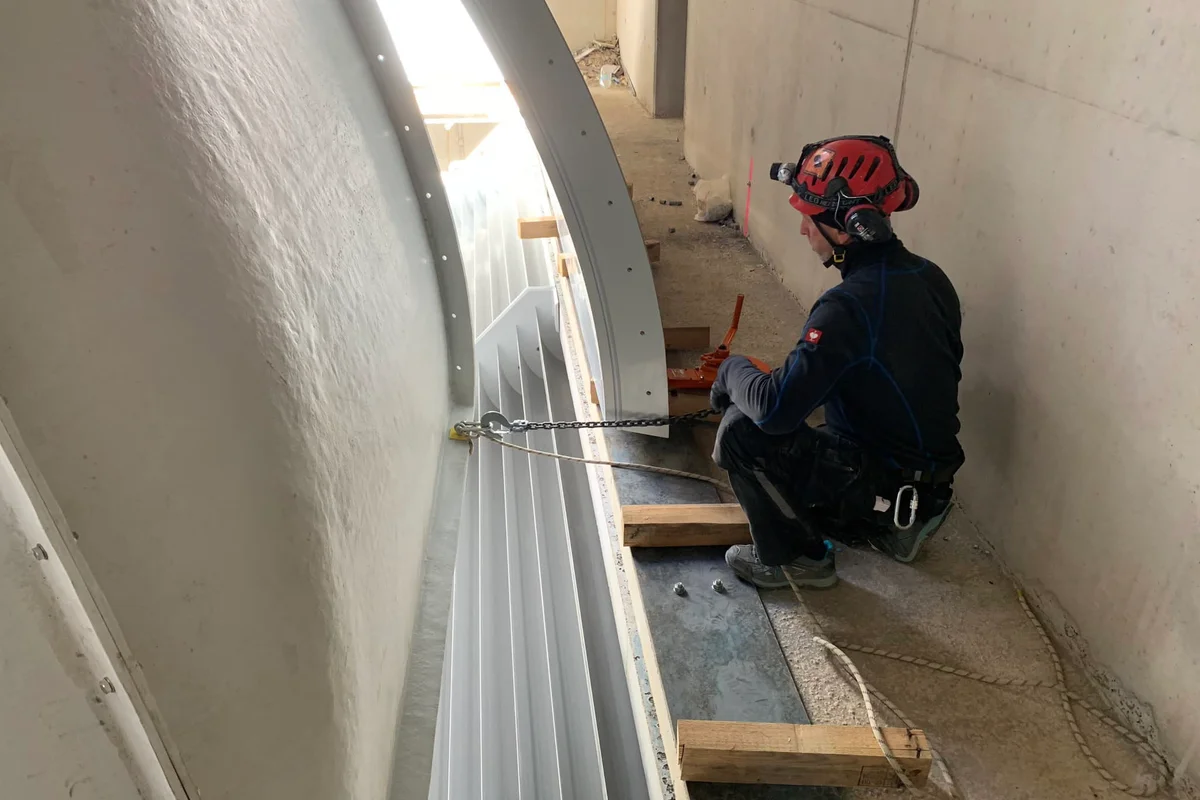

Seorang teknisi memposisikan bagian duct komposit FRP melengkung yang berisi sirip pengarah selama perakitan terowongan angin Luxfly. Komponen ini membentuk sudut loop resirkulasi TT45 PRO, yang dirancang untuk mengarahkan kembali aliran udara di dalam struktur beton. Proses pemasangan melibatkan penyelarasan presisi ducting komposit menggunakan rantai rigging agar pas dengan selubung bangunan.

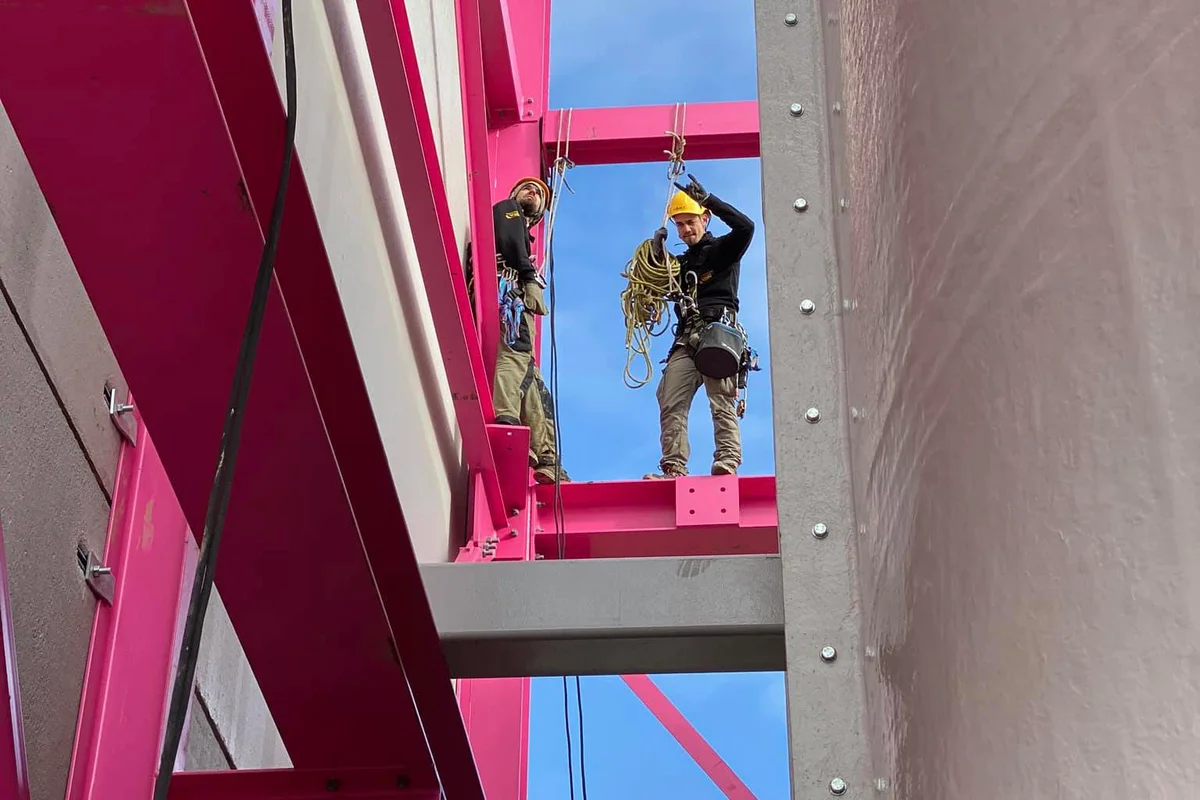

Dua teknisi instalasi yang dilengkapi dengan sabuk pengaman dan perlengkapan rigging berdiri di atas kerangka baja struktural selama pembangunan fasilitas indoor skydiving Luxfly di Luksemburg. Personel melakukan operasi rigging di ketinggian untuk menyelaraskan komponen terowongan angin TunnelTech TT45 PRO dengan struktur penahan beban berwarna merah muda yang khas dari bangunan tersebut. Di sebelah kanan, permukaan luar rakitan terowongan angin vertikal terlihat berdekatan dengan balok baja.

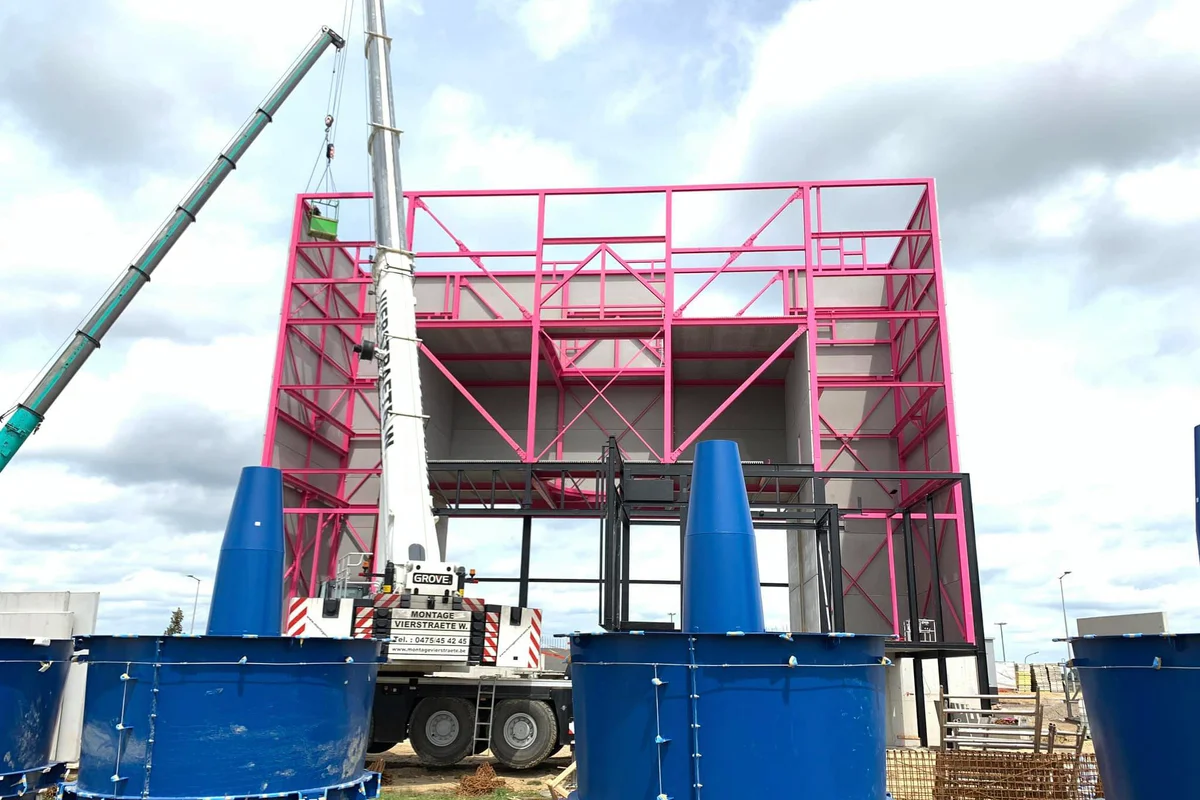

Unit rumah kipas biru besar yang berisi baling-baling stator menunggu pemasangan di lokasi terowongan angin Luxfly di Luksemburg. Sebuah derek mobil beroperasi di dekat struktur penopang baja merah muda yang khas dari fasilitas tersebut. Komponen mekanis berat ini membentuk bagian statis dari rakitan kipas aksial untuk sistem TT45 PRO. Tim konstruksi menyiapkan peralatan di tanah sebelum mengangkatnya ke dalam loop saluran balik fasilitas.

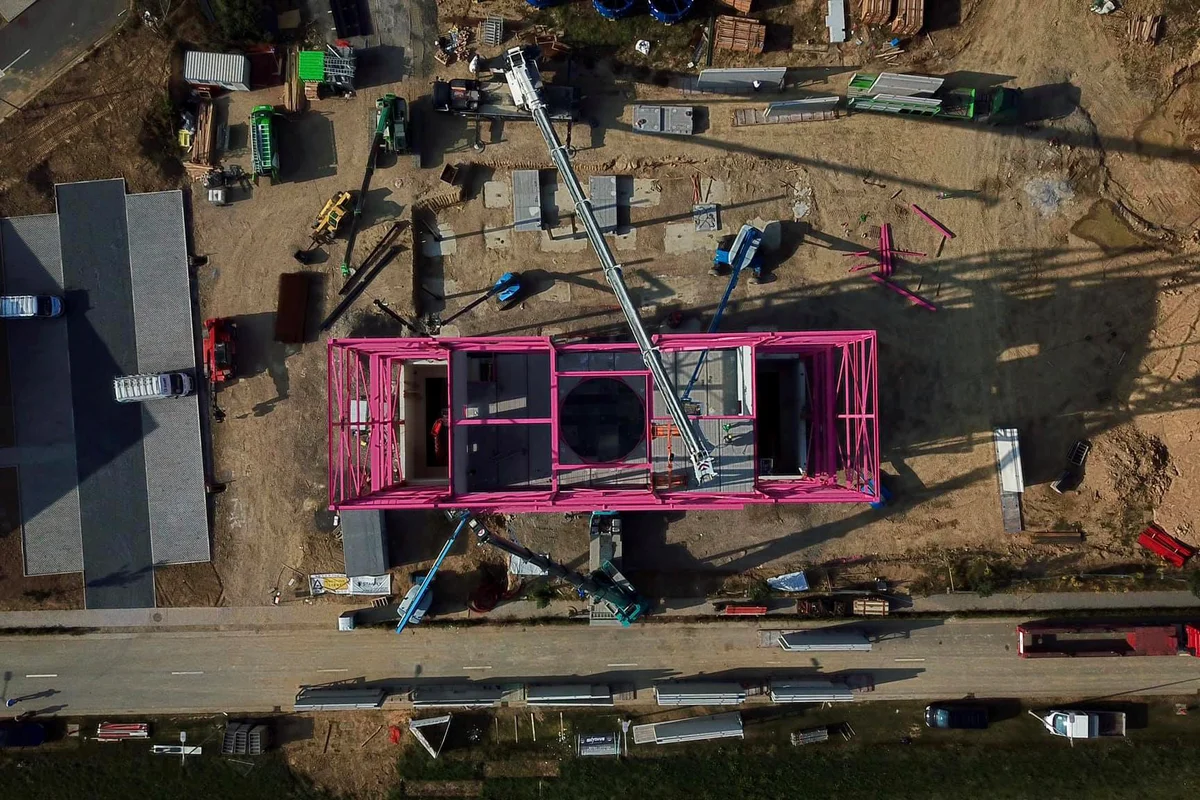

Foto ini menunjukkan pemandangan drone dari perakitan bangunan konstruksi logam untuk fasilitas LuxFly, bagian dari instalasi terowongan angin TT45 Pro.

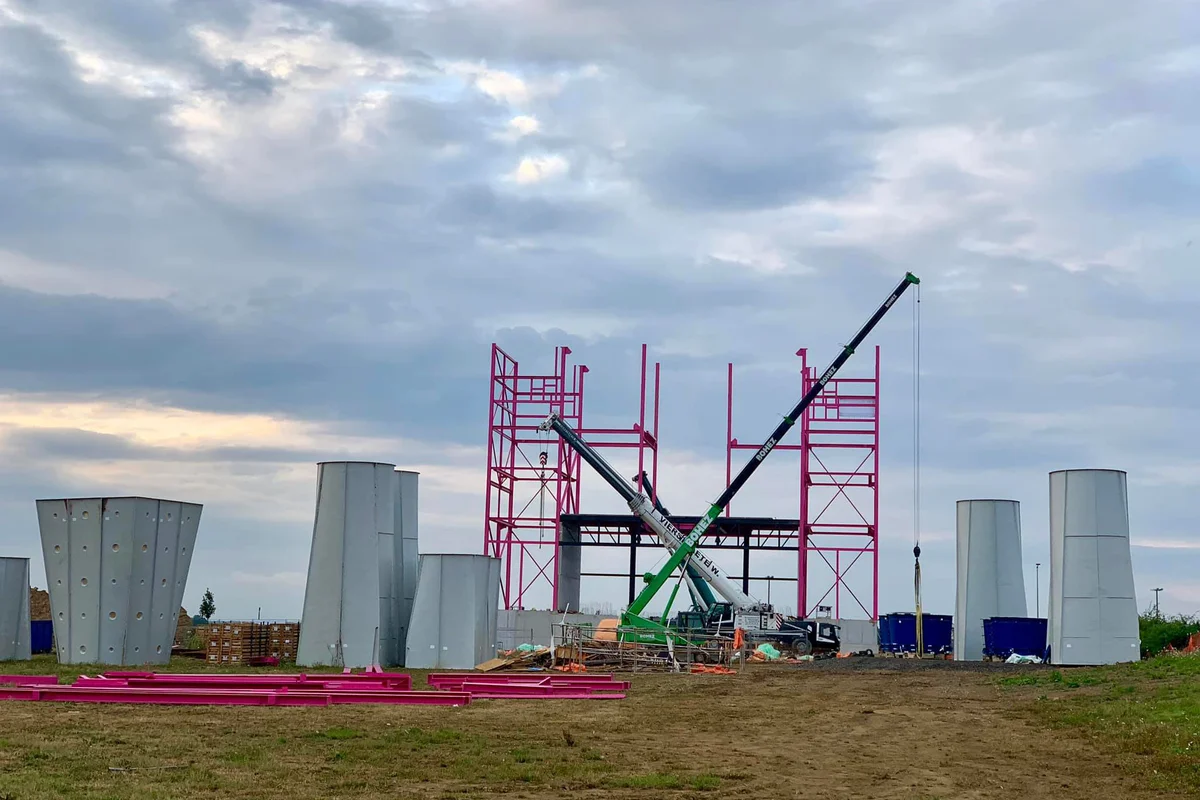

Foto ini memperlihatkan proses perakitan gedung Luxfly, termasuk pemasangan difuser serat kaca di dekatnya. Difuser ini adalah bagian dari sistem aerodinamika, yang dirancang untuk mengoptimalkan aliran udara dan mengurangi turbulensi di dalam struktur terowongan angin.

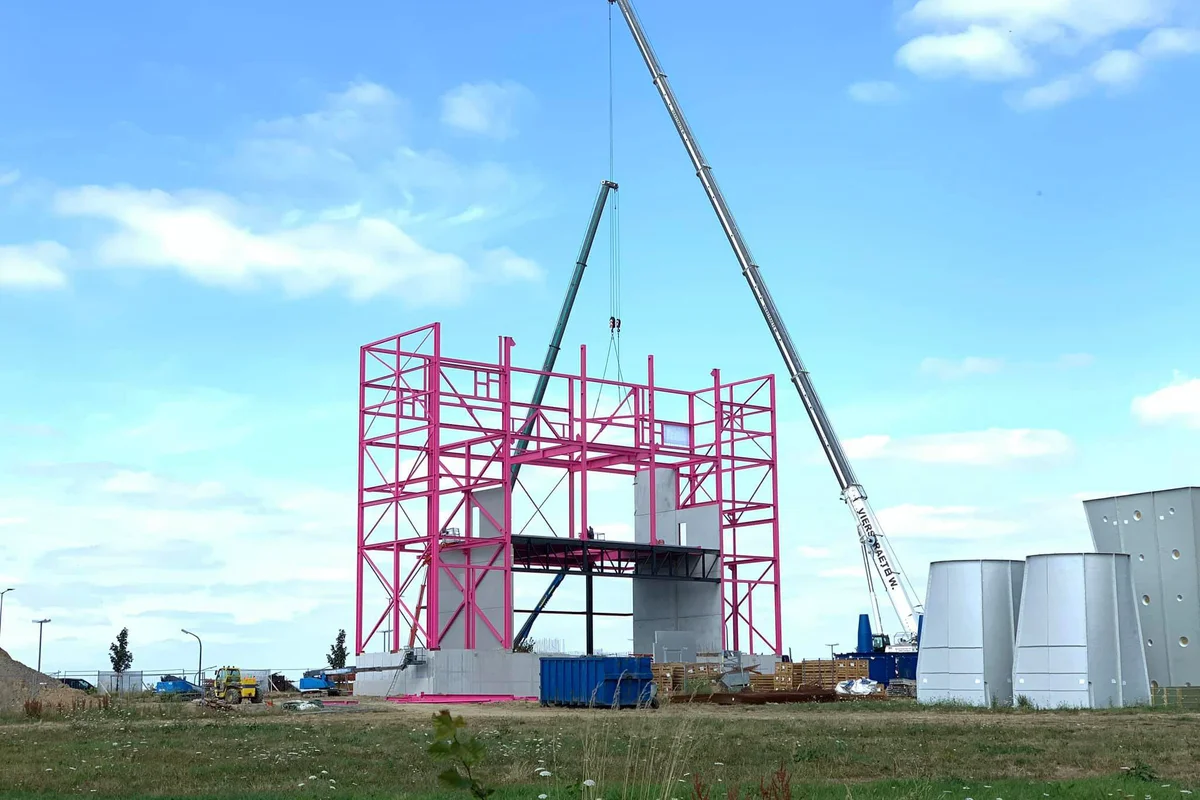

Foto ini menangkap proses perakitan terowongan angin skydiving indoor TT45 Pro di fasilitas Luxfly. Komponen yang terlihat meliputi struktur ruang terbang dan bagian dari duct udara komposit FRP, yang dirancang untuk aliran udara yang efisien dan pengurangan kebisingan.
Proses penurunan kipas aksial 12 ton di lokasi konstruksi WindAlps di Prancis. Gambar ini menangkap operasi pengangkatan berat yang diperlukan untuk memposisikan komponen aliran udara masif ini agar dapat dipasang ke dalam fasilitas terowongan angin.
Foto menunjukkan rakitan turning vanes sedang diangkat oleh derek dari bangunan. Di latar belakang, terlihat difuser ruang terbang dengan bukaan untuk pencahayaan. Turning vanes digunakan untuk mengarahkan kembali aliran udara dalam loop resirkulasi, mengurangi turbulensi dan kebisingan.
Perakitan bagian sudut saluran udara dengan turning vanes di lokasi konstruksi WindAlps. Turning vanes diatur untuk mengoptimalkan arah aliran udara dan mengurangi turbulensi dalam sistem resirkulasi.
Gambar ini menampilkan turning vanes aluminium rakitan yang diposisikan di bagian atas ruang terbang dalam terowongan angin loop ganda di fasilitas Windalps. Vanes ini membentuk struktur segitiga seperti rumah yang dirancang untuk membagi aliran udara vertikal menjadi dua jalur terpisah, mengarahkan udara ke saluran balik kiri dan kanan. Fasilitas ini ditampilkan sebelum pemasangan atap, memungkinkan sinar matahari menerangi struktur vane dan saluran pendingin internal.
Perspektif vertikal melihat ke bawah melalui bagian difuser atas terowongan angin TT45 PRO di fasilitas Wind Alps. Dinding panel putih sirkuit aliran udara memiliki port akses melingkar dan mengarah turun ke tingkat flight chamber. Di bawah, rantai rigging dan mesin konstruksi biru membantu instalasi komponen ruang terbang kaca dan flensa koneksi baja.
Kerangka baja bagian atas terowongan angin TT45 PRO diperlihatkan selama perakitan di fasilitas WindAlps. Pipa manifold hidrolik hitam dipasang di sudut-sudut saluran, terhubung ke sistem pendingin aktif yang terintegrasi di dalam sirip pengarah (turning vanes). Sambungan ini mengalirkan air melalui sirip untuk mengatur suhu aliran udara. Struktur baja dipasang di atas fondasi beton, menggambarkan skala instalasi mekanis yang diperlukan untuk sistem ruang terbang 4.5 meter.
Perakitan ruang terbang TT45 PRO berlangsung di fasilitas Wind Alps. Sebuah spider crane memposisikan panel kaca berlapis yang melengkung ke atas dasar baja struktural untuk membentuk area terbang bundar tanpa bingkai. Kabel rigging menahan cincin logam bagian atas sementara peti tambahan berisi bagian kaca siap untuk dipasang di latar belakang. Fase konstruksi ini membentuk zona terbang transparan yang menjadi ciri khas model TT45 PRO.
Sebuah spider crane khusus yang dilengkapi dengan vacuum lifter tugas berat memposisikan panel kaca lengkung besar untuk flight chamber TT45 PRO. Pemanjat industri yang tergantung dari cincin beton atas mengarahkan kaca berlapis peredam suara ke dalam rangka baja, sementara teknisi di perancah menyelaraskan bagian dasarnya. Proses perakitan di fasilitas Wind Alps di Prancis ini membangun area terbang silindris transparan dari terowongan angin sirkuit tertutup.
Selang pasokan air pendingin terhubung ke sirip pengarah terowongan angin TT45 PRO di fasilitas WindAlps. Sistem pendingin aktif menggunakan sirip pengarah ini sebagai penukar panas yang terintegrasi dalam saluran (duct). Air dingin bersirkulasi melalui saluran internal di dalam sirip aluminium berongga, menyerap panas yang dihasilkan oleh gesekan udara dan operasi kipas. Konfigurasi ini memungkinkan manajemen termal langsung di sudut-sudut saluran tanpa menimbulkan hambatan aerodinamis tambahan atau koil pendingin terpisah ke dalam jalur aliran udara.
