Série PRO

Flagship

TT45 PRO

Eficiência Revolucionária

O auge da engenharia aerodinâmica alemã. Apresentando tecnologia revolucionária de ventilação passiva, o TT45 oferece até 60% de economia de energia e a operação mais silenciosa do mundo com apenas 51 dBA.

Diâmetro da Câmara

4,5 m (14'9")

Velocidade Máxima

320 km/h

Potência

1.260 kW

Nível de Ruído

51 dB(A)

Principais Características

O mais silencioso do mundo com 51 dBA

Atinge até 60% de economia de energia em comparação com sistemas concorrentes

Resfriamento por ventilação passiva revolucionária

Fluxo de ar de alta velocidade atingindo 320 km/h para desempenho de elite

Altura máxima de vidro de 16 m

Eficiência aerodinâmica líder da indústria (coeficiente de arrasto de 0,183)

Especificações Técnicas

Geral

Diâmetro da Câmara4,5 m (14'9")

Altura do Vidro (Padrão)8 m (26'2")

Altura do Vidro (Máxima)16 m (52'5")

Área da Câmara15,9 m²

Taxa de Difusão2,12

Aplicações Ideais

Campeonatos Mundiais

Projete instalações compatíveis com a FAI capazes de sediar competições e ligas profissionais de paraquedismo indoor.

Treinamento Profissional

Forneça fluxo de ar preciso e condições livres de turbulência para a progressão de paraquedistas de elite e coaching técnico.

Treinamento Militar

Facilite a simulação de queda livre segura, econômica e realista para paraquedistas e pessoal de defesa.

Entretenimento Premium

Destinos de entretenimento de alto padrão

TT45 PRO em projetos reais

Túneis de vento deste modelo entregues e em operação em todo o mundo.

Do nosso blog

3 de julho de 2026

Túneis de Vento Verticais Personalizados para Queda Livre Militar (HALO/HAHO)

Comparar modelos

Explore outros modelos de túneis de vento da nossa linha.

SMART

TT43 SMART

Diâmetro da câmara: 4,3 m

Ver modelo

PRO

TT52 PRO

Diâmetro da câmara: 5,2 m

Ver modelo

PRO

TT65 PRO

Diâmetro da câmara: 6,5 m

Ver modelo

Serviço e suporte

Manutenção, retrofit e reforma para cada modelo TunnelTech.

Manutenção Retrofit Reforma

Pronto para Iniciar Seu Projeto?

Colabore com nossa equipe de engenharia sediada em Stuttgart para configurar a solução ideal de túnel de vento de alto desempenho para seus objetivos específicos.

Montagem de equipamentos(25)

Montagem e instalação de equipamentos de túnel de vento(54)

Construção da instalação(18)

Voo humano(86)

Paraquedistas profissionais e atletas de BASE(59)

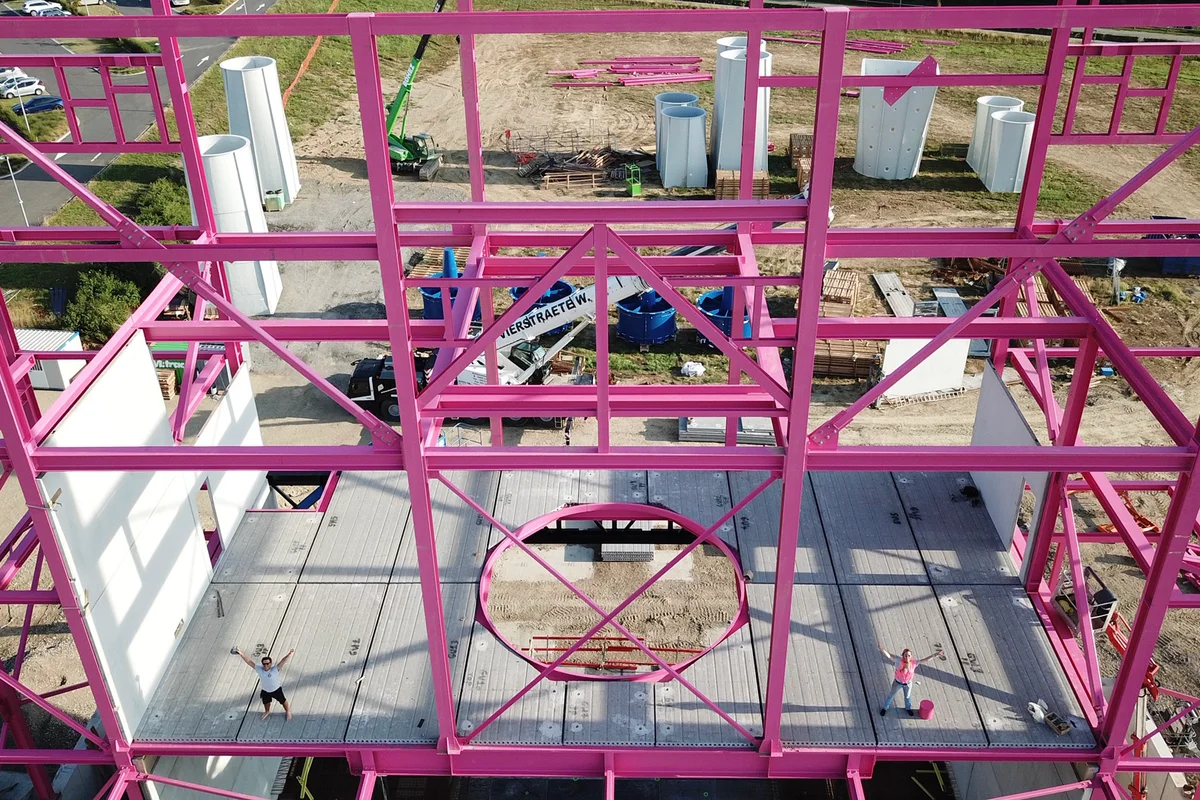

A imagem mostra o processo de montagem dos componentes estruturais do edifício Luxfly, incluindo as icônicas vigas de sustentação rosa. preview

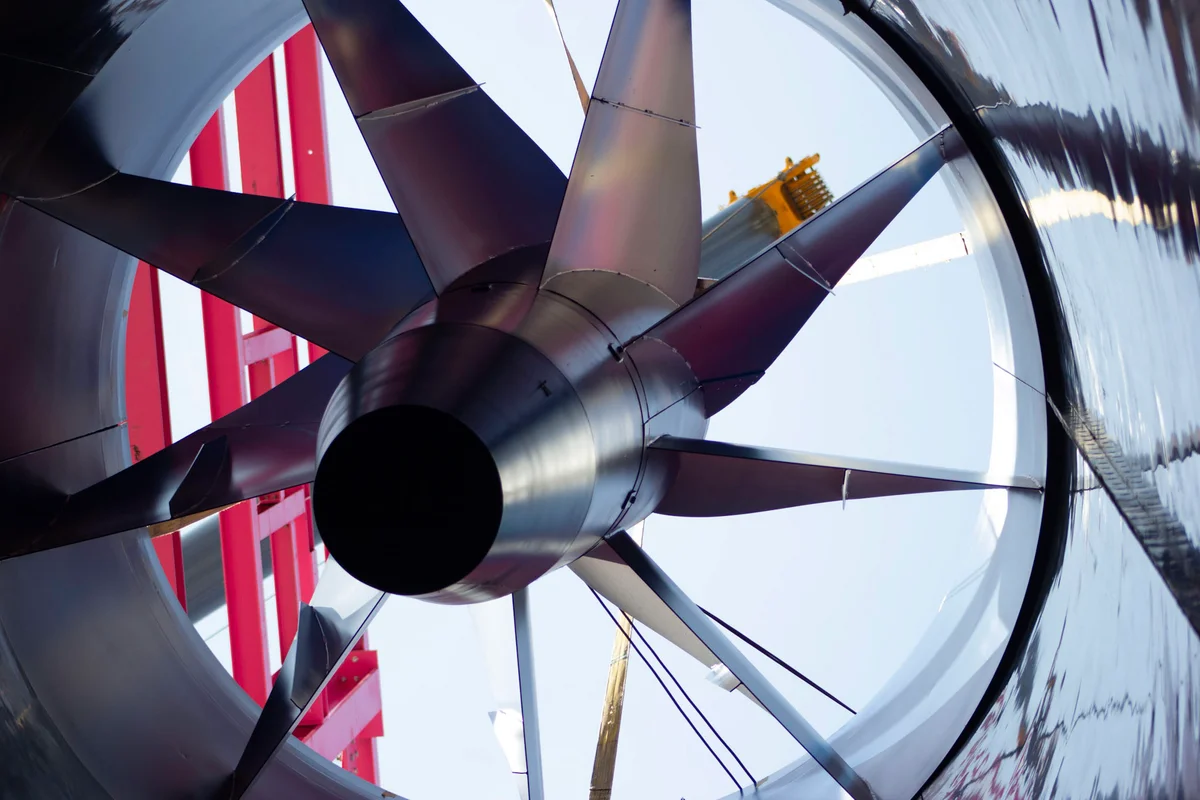

A foto captura a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly em Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas em um eixo vertical. Um guindaste posiciona o componente do ventilador dentro do duto, cercado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona a vazão de ar para um sistema TunnelTech TT45 PRO.

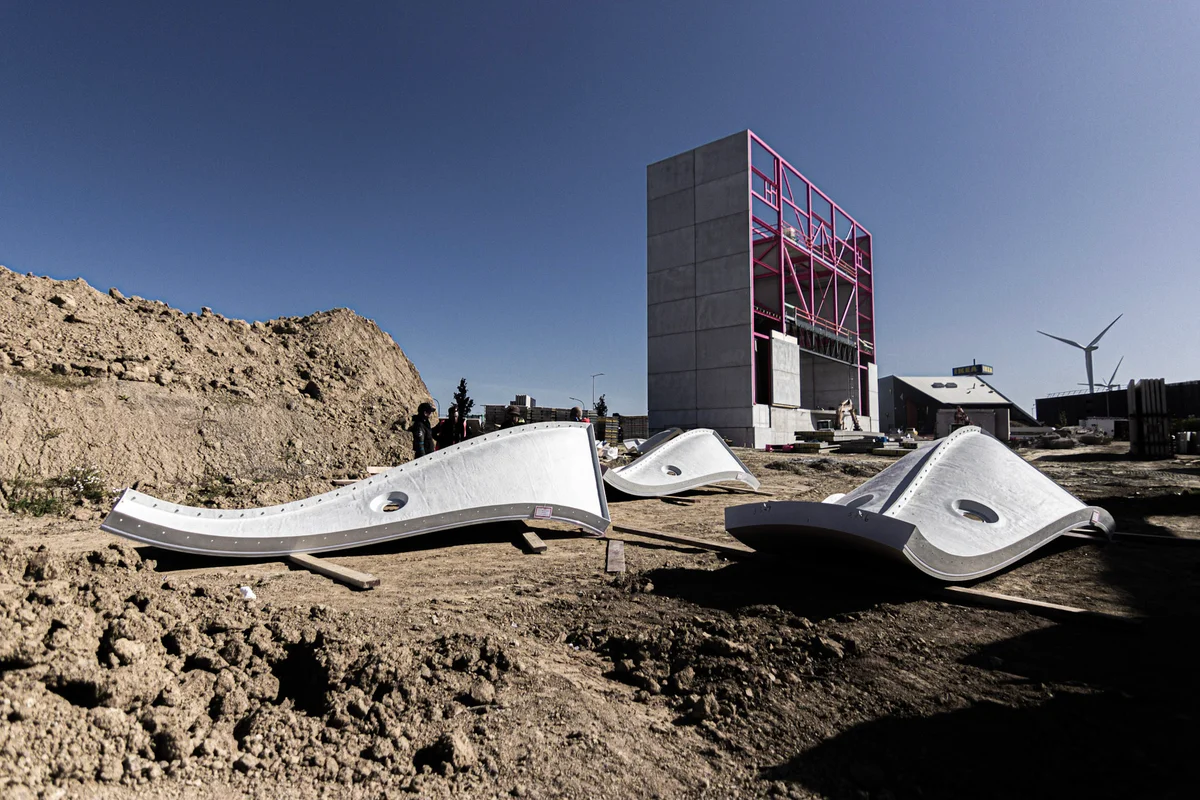

A foto mostra os componentes de fibra de vidro do airjet (seção de contração) do túnel de vento TT45 Pro sendo montados nas instalações da Luxfly. Esses elementos fazem parte do sistema aerodinâmico projetado para um fluxo de ar estável e de baixa turbulência. preview

Instalação do conjunto de ventilador axial para o túnel de vento TT45 PRO na Luxfly.

A foto captura a instalação de uma unidade principal de ventilador axial para o túnel de vento Luxfly em Luxemburgo. O conjunto apresenta um rotor de grande diâmetro com pás de fibra de carbono montadas em um eixo vertical. Um guindaste posiciona o componente do ventilador dentro do duto, cercado pela estrutura de suporte de aço vermelha da instalação. Este componente impulsiona a vazão de ar para um sistema TunnelTech TT45 PRO.

2 / 25

A imagem mostra o processo de montagem dos componentes estruturais do edifício Luxfly, incluindo as icônicas vigas de sustentação rosa.

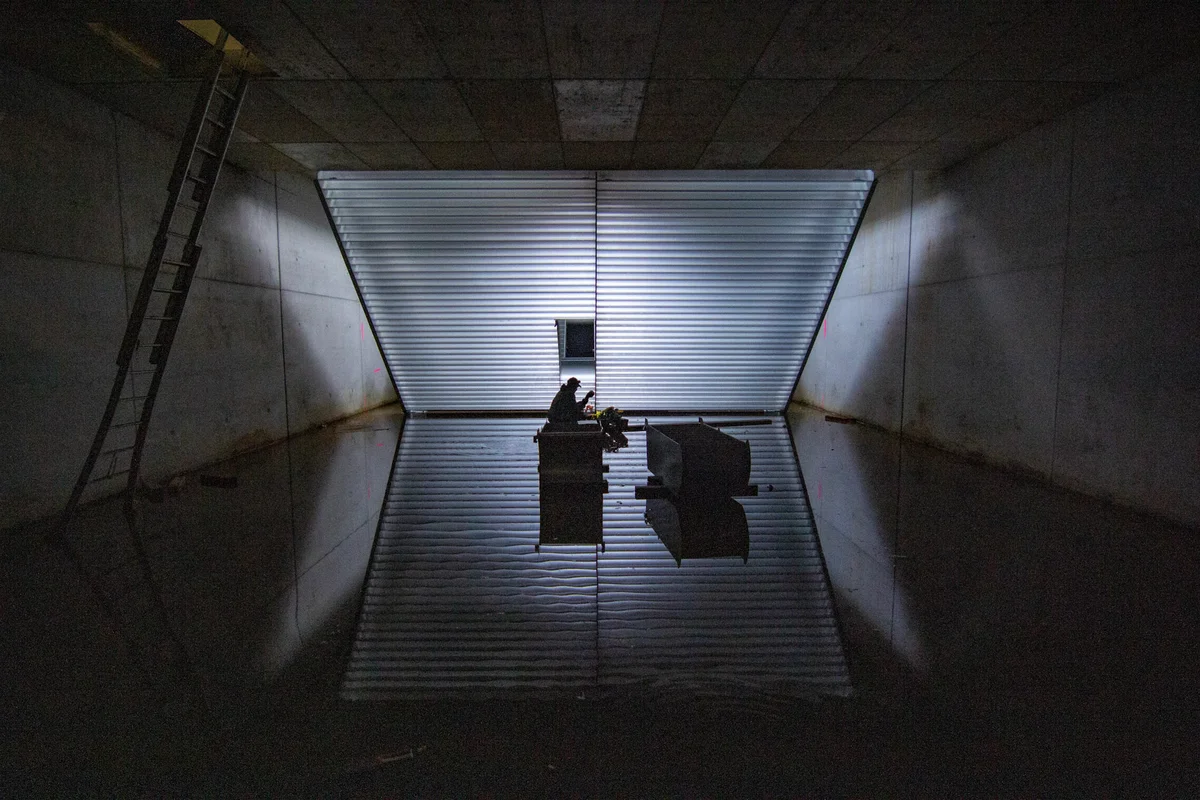

A imagem mostra a montagem final das aletas guia na seção inferior do duto do túnel de vento Luxfly. As aletas guia são usadas para redirecionar o fluxo de ar de forma eficiente dentro do circuito de recirculação, minimizando a turbulência e as perdas de pressão.

Instalação e montagem da seção de contração na câmara de voo do túnel de vento TT45 Pro. A seção de contração é um componente aerodinâmico crítico que garante uma transição suave do fluxo de ar para a câmara de voo.

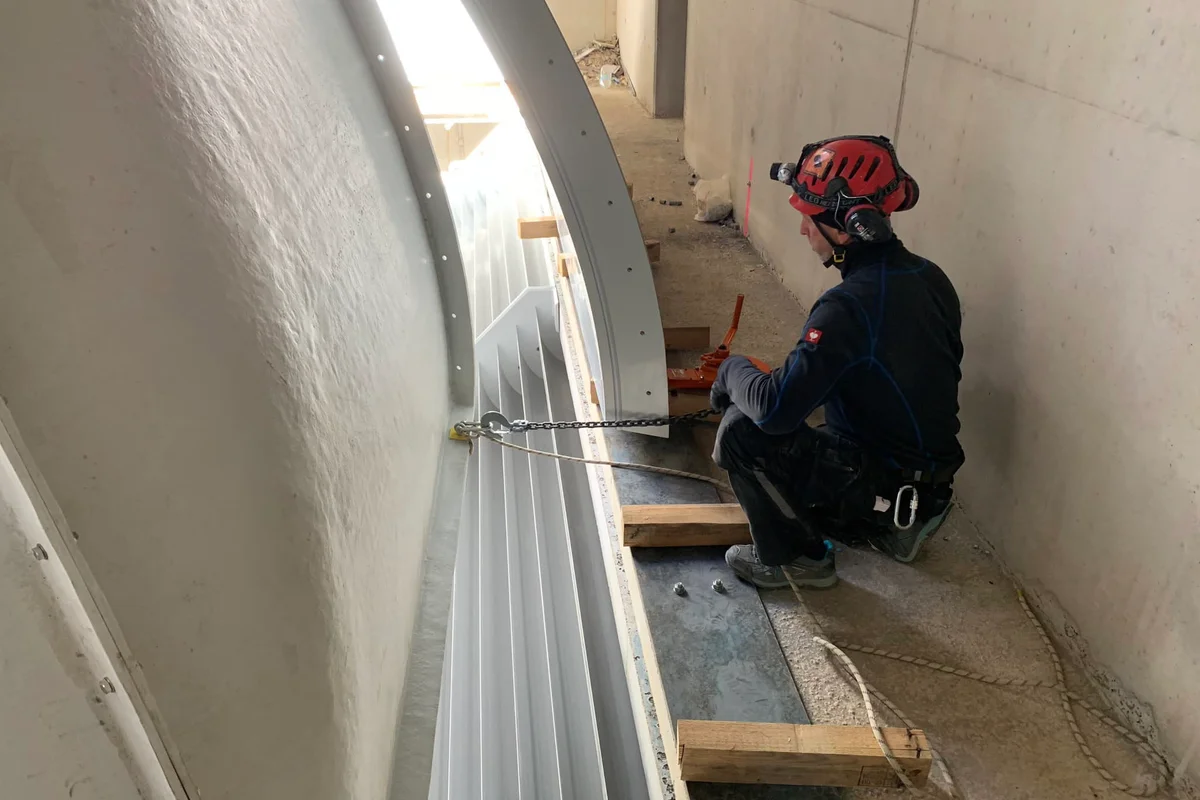

Um técnico posiciona uma seção curva de duto compósito de FRP contendo aletas guia durante a montagem do túnel de vento Luxfly. Este componente forma um canto do circuito de recirculação TT45 PRO, projetado para redirecionar o fluxo de ar dentro da estrutura de concreto. O processo de instalação envolve o alinhamento preciso dos dutos de compósito usando correntes de içamento para se ajustar ao envelope do edifício.

Dois técnicos de instalação equipados com cintos de segurança e equipamentos de amarração estão sobre a estrutura de aço durante a construção da instalação de paraquedismo indoor Luxfly em Luxemburgo. O pessoal realiza operações de amarração em altura para alinhar os componentes do túnel de vento TunnelTech TT45 PRO com a distinta estrutura de suporte rosa do edifício. À direita, a superfície externa do conjunto do túnel de vento vertical é visível adjacente às vigas de aço.

Grandes unidades de carcaça de ventilador azuis contendo pás do estator aguardam instalação no local do túnel de vento Luxfly em Luxemburgo. Um guindaste móvel opera adjacente à distinta estrutura de suporte de aço rosa da instalação. Esses componentes mecânicos pesados formam a seção estática do conjunto do ventilador axial para o sistema TT45 PRO. A equipe de construção prepara o equipamento no solo antes de içá-lo para o circuito do duto de retorno da instalação.

A foto mostra uma vista de drone da montagem de um edifício de estrutura metálica para as instalações da LuxFly, parte da instalação do túnel de vento TT45 Pro.

A foto mostra o processo de montagem do edifício Luxfly, incluindo a instalação de difusores de fibra de vidro. Esses difusores fazem parte do sistema aerodinâmico, projetado para otimizar o fluxo de ar e reduzir a turbulência dentro da estrutura do túnel de vento.

A foto captura o processo de montagem de um túnel de vento para paraquedismo indoor TT45 Pro nas instalações da Luxfly. Os componentes visíveis incluem a estrutura da câmara de voo e seções dos dutos de ar compósitos de FRP, projetados para fluxo de ar eficiente e redução de ruído.

Processo de descarregamento de ventiladores axiais de 12 toneladas no canteiro de obras da WindAlps na França. A imagem captura a operação de levantamento pesado necessária para posicionar esses componentes massivos de fluxo de ar para instalação no túnel de vento.

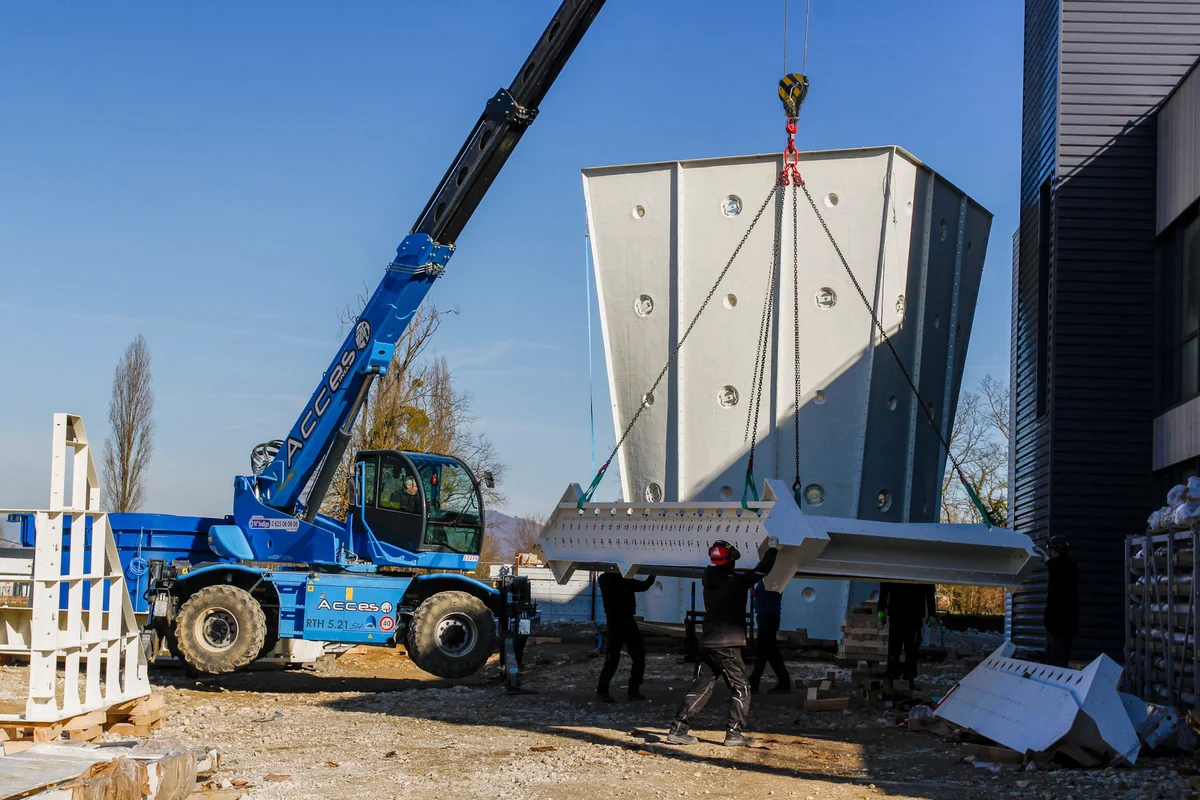

A foto mostra um conjunto de aletas guia sendo içado por um guindaste do edifício. Ao fundo, é visível um difusor da câmara de voo com aberturas para iluminação. As aletas guia são usadas para redirecionar o fluxo de ar dentro do circuito de recirculação, reduzindo a turbulência e o ruído.

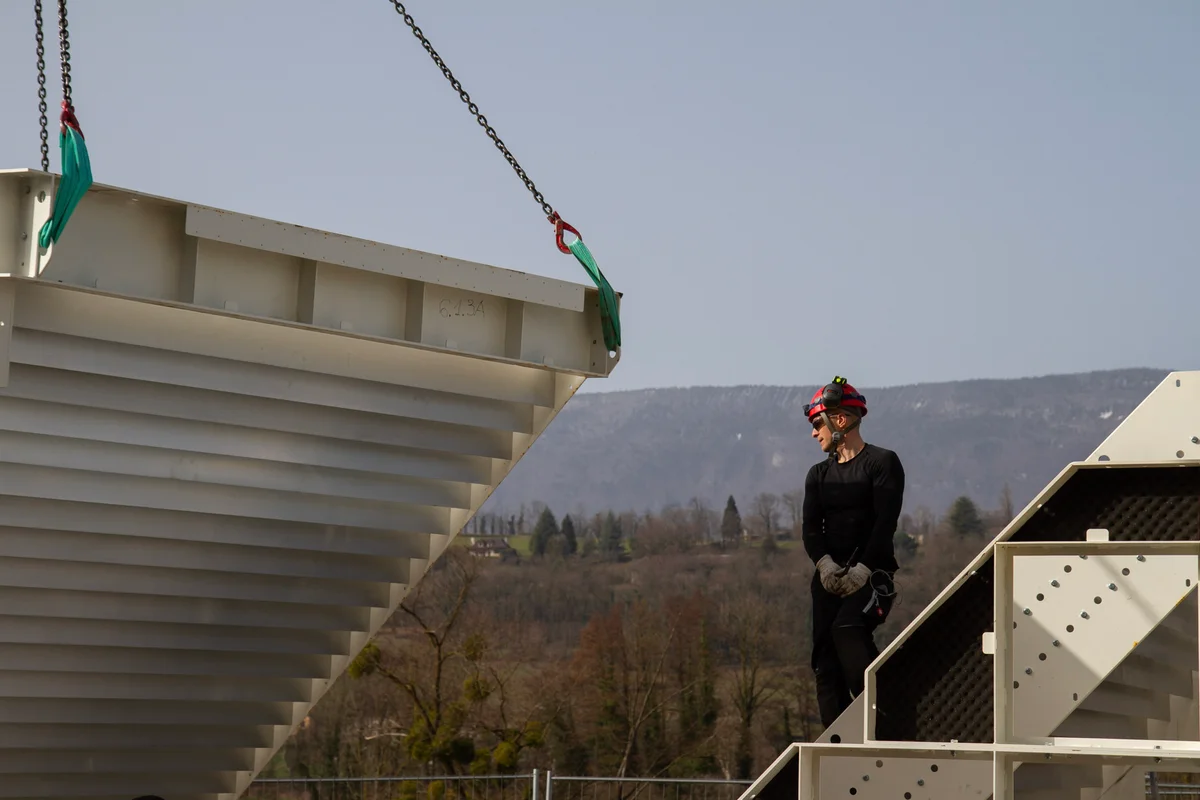

Montagem da seção de canto do duto de ar com aletas guia no canteiro de obras da WindAlps. As aletas guia são dispostas para otimizar a direção do fluxo de ar e reduzir a turbulência no sistema de recirculação.

Esta imagem exibe aletas guia de alumínio montadas e posicionadas no topo da câmara de voo em um túnel de vento de duplo loop nas instalações da Windalps. Essas aletas formam uma estrutura triangular semelhante a uma casa, projetada para dividir o fluxo de ar vertical em dois caminhos separados, direcionando o ar para os dutos de retorno esquerdo e direito. A instalação é mostrada antes da colocação do telhado, permitindo que a luz solar ilumine a estrutura das aletas e os canais de resfriamento internos.

Uma perspectiva vertical olhando para baixo através da seção superior do difusor de um túnel de vento TT45 PRO nas instalações da Wind Alps. As paredes de painéis brancos do circuito de fluxo de ar apresentam portas de acesso circulares e levam ao nível da câmara de voo. Abaixo, correntes de içamento e máquinas de construção azuis auxiliam na instalação dos componentes da câmara de voo de vidro e flanges de conexão de aço.

A estrutura superior de aço de um túnel de vento TT45 PRO é mostrada durante a montagem nas instalações da WindAlps. Tubos pretos de coletor hidráulico estão instalados nos cantos dos dutos, conectando-se ao sistema de resfriamento ativo integrado dentro das aletas guia. Essas conexões circulam água através das aletas para gerenciar a temperatura do fluxo de ar. A estrutura de aço é montada sobre uma fundação de concreto, ilustrando a escala da instalação mecânica necessária para o sistema de câmara de voo de 4.5 metros.

A montagem da câmara de voo TT45 PRO ocorre nas instalações da Wind Alps. Um guindaste aranha posiciona os painéis curvos de vidro multicamadas sobre a base de aço estrutural para formar a área de voo redonda e sem moldura. Cabos de içamento suspendem o anel metálico superior, enquanto caixotes adicionais contendo seções de vidro aguardam prontos para instalação ao fundo. Esta fase de construção estabelece a zona de voo transparente característica do modelo TT45 PRO.

Um guindaste aranha especializado equipado com um levantador a vácuo de alta resistência posiciona um grande painel de vidro curvo para a câmara de voo TT45 PRO. Alpinistas industriais suspensos no anel de concreto superior guiam o vidro multicamadas fonoabsorvente para a estrutura de aço, enquanto técnicos em andaimes alinham a base. Este processo de montagem nas instalações da Wind Alps na França constrói a área de voo cilíndrica e transparente do túnel de vento de circuito fechado.

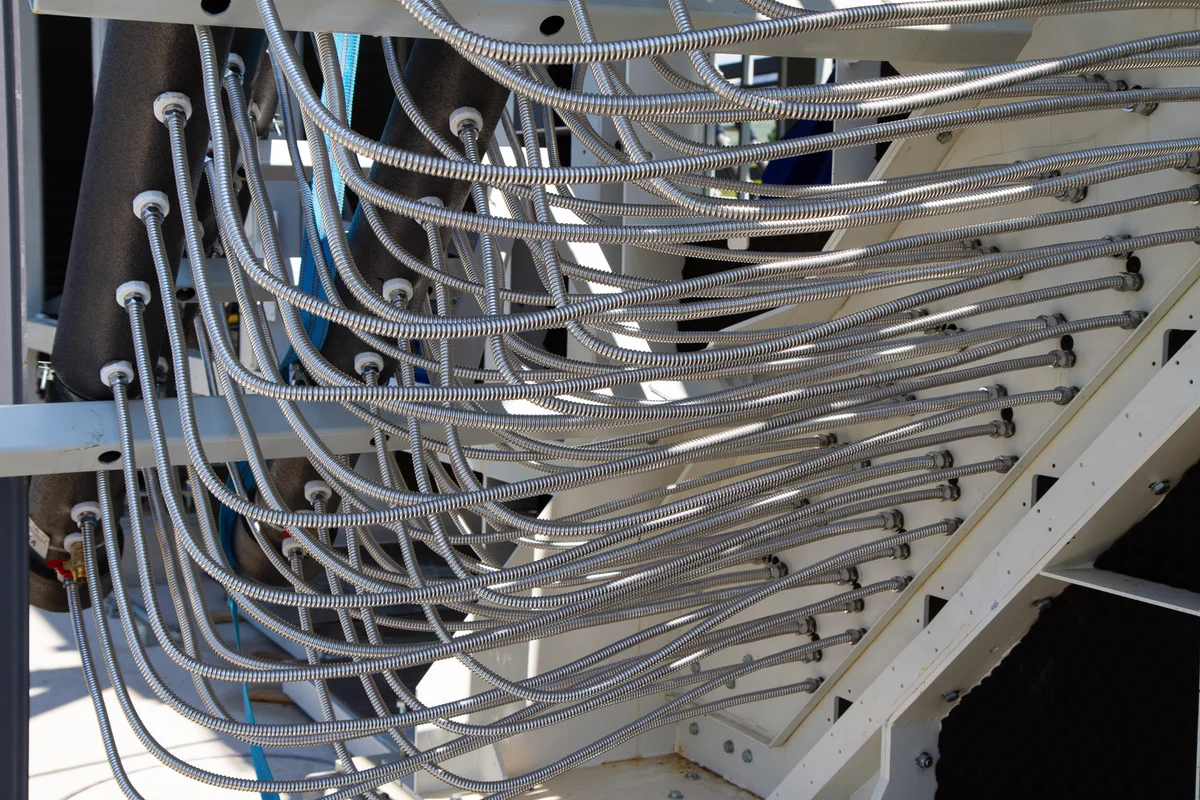

Mangueiras de suprimento de água de resfriamento conectadas às aletas guia do túnel de vento TT45 PRO na instalação da WindAlps. O sistema de resfriamento ativo utiliza essas aletas guia como trocadores de calor integrados ao duto. A água gelada circula através de canais internos dentro das aletas ocas de alumínio, absorvendo o calor gerado pelo atrito do ar e pela operação do ventilador. Essa configuração permite o gerenciamento térmico diretamente nos cantos do duto sem introduzir arrasto aerodinâmico adicional ou serpentinas de resfriamento separadas no caminho do fluxo de ar.
