Ingenjörskonst i världsklass
Upptäck den tyska ingenjörskonst som gjort TunnelTech till ett globalt riktmärke för prestanda, energieffektivitet och driftsäkerhet.

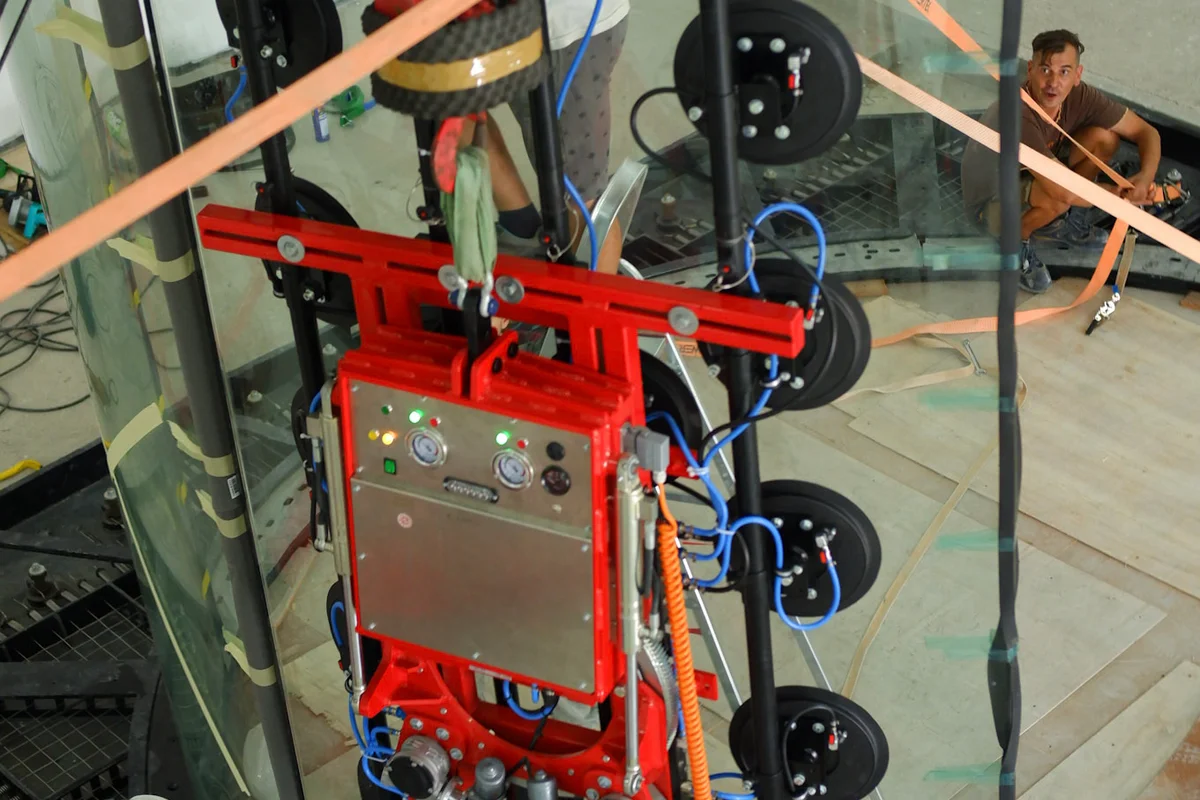

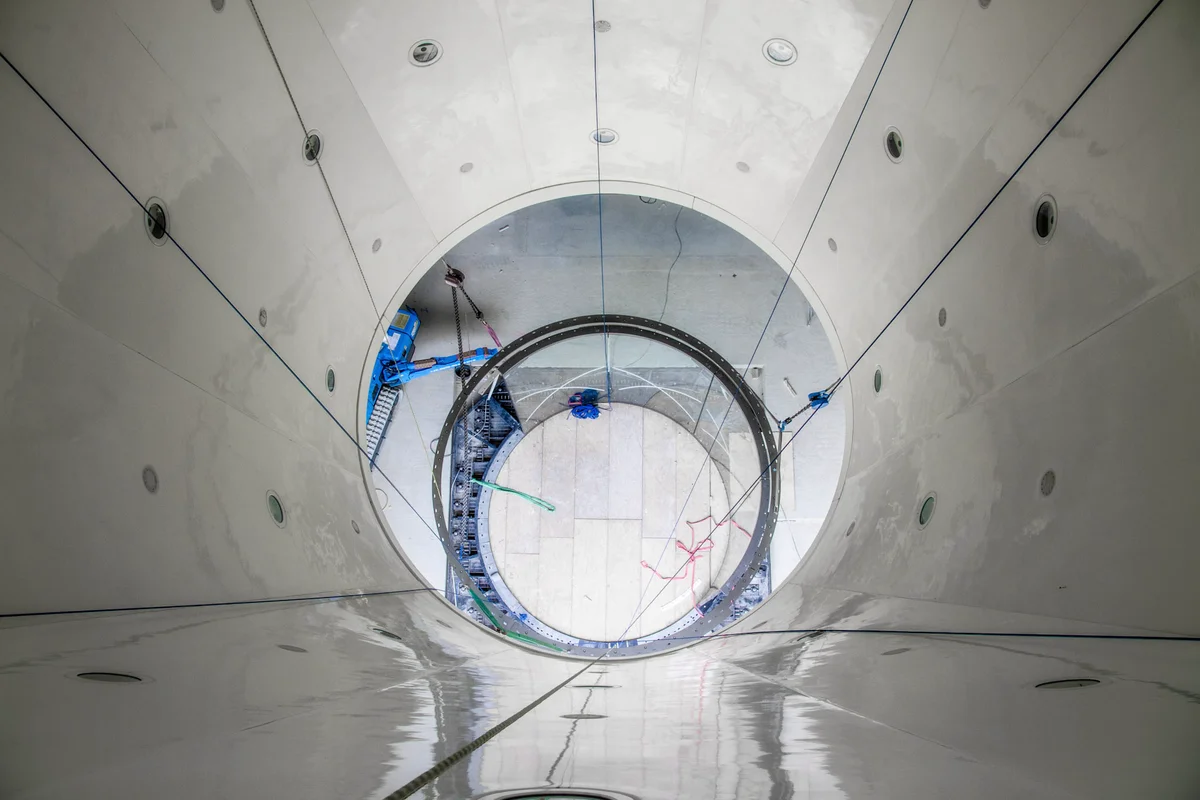

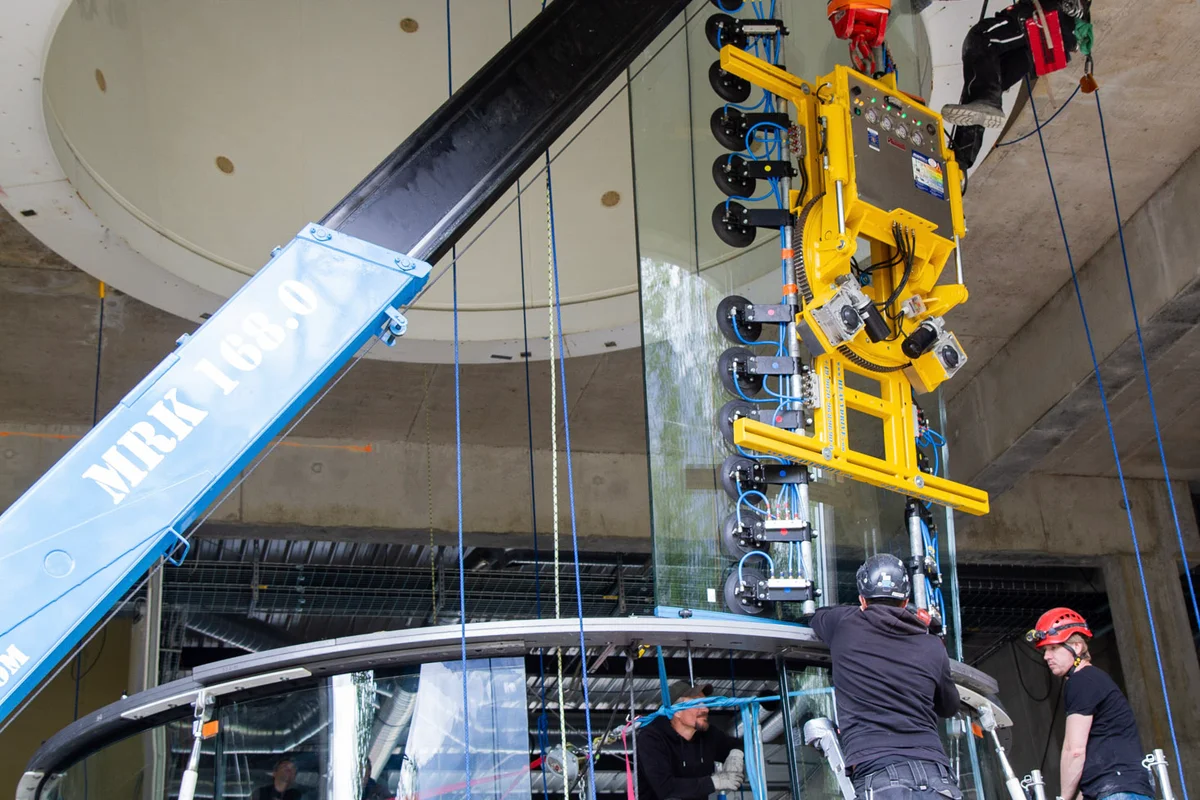

Flygkammare
Upplevelsens centrum – en revolutionerande design för maximal säkerhet och komfort.
- •Revolutionerande säkerhetsnät av aerodynamiska stålvajrar som absorberar stötar där det behövs mest – vid flygkammarens ytterkant.
- •Vadderad ingångssektion som förebygger skador och bibehåller ett jämnt luftflöde.
- •TunnelTechs signaturdesign: en konisk, ramlös glassektion som ger dubbelt så stor synlig flygyta.
- •Helt cirkulärt, ljudabsorberande flerskiktsglas för optimalt luftflöde.
- •Total höjd på flygkammaren upp till 24 m, med glaspartier upp till 8 m.
- •Hastighetsreduktion på 2,12x – en avgörande säkerhetsfaktor.
Axialfläktar
Kraftkällan i TunnelTechs anläggningar – konstruerade och tillverkade med extrem precision. Efter 16 år och miljontals drifttimmar har vi ett felfritt facit: inte en enda komponent eller ett enda lager har någonsin behövt bytas ut.
- •Strategiskt partnerskap med EVG Lufttechnik – över 40 års erfarenhet inom aerodynamik.
- •Kolfiberimpellrar som sätter en ny standard för energieffektivitet och vibrationskontroll.
- •Stor diameter och lågt varvtal minimerar buller och vibrationer.
- •Elmotorer från ABB eller Siemens med en beräknad livslängd på över 30 år.
- •Heltäckande sensorövervakning av vibrationer, temperatur och oljenivå.
- •Automatisk smörjning och individuella frekvensomriktare (VFD).

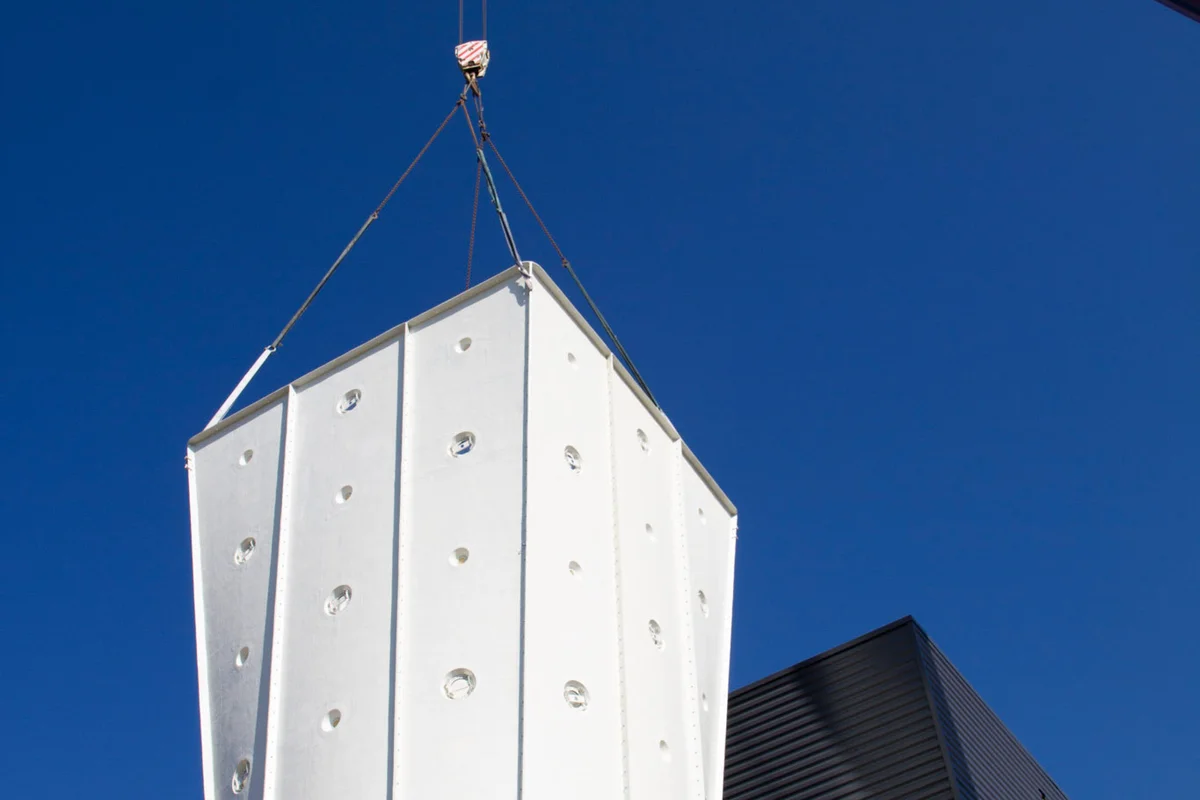

Luftkanaler i FRP-komposit
Precis som en segelbåt är beroende av sin form, avgörs vindtunnelns effektivitet av exakta aerodynamiska linjer. Våra kanaler leder luftflödet friktionsfritt från fläktarna till flygkammaren och tillbaka.
- •Tillverkade med maximal precision för sömlösa övergångar mellan tunnelsektionerna.
- •Eliminerar turbulens nära väggarna – den främsta orsaken till buller och vibrationer.
- •Sandwichkonstruktion som absorberar ljudvågor istället för att leda dem vidare.
- •Eliminerar okontrollerade resonanstoppar, ett vanligt problem i konventionella luftkanaler.
- •Branschens lägsta Darcy-Weißbach-friktionsfaktor (0,185).
- •Möjliggör installation i känsliga miljöer, exempelvis köpcentrum.

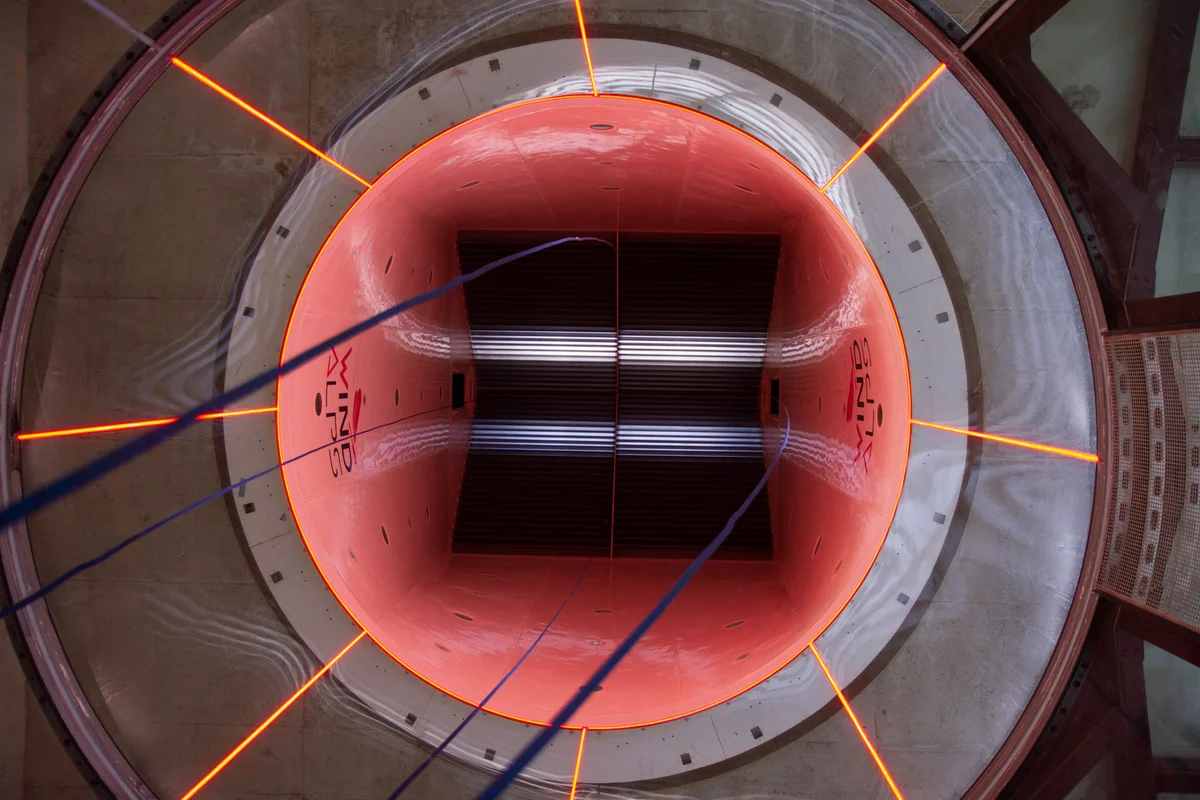

Ledskovlar
En avgörande faktor för vindtunnelns effektivitet. NASA-forskning visar att upp till 30 % av energiförlusterna kan härledas till bristfällig utformning av ledskovlar, felaktig täthet eller inkorrekt montering.
- •Noggrant beräknad profil för optimal flödesstyrning
- •Optimal täthet motverkar turbulens
- •Precisionsmontering för maximal effektivitet
- •Ihålig konstruktion möjliggör integrerad aktiv kylning
- •Avgörande för luftkvaliteten – minimerar eller skapar turbulens beroende på utformning
- •Upp till 30 % energibesparing med optimerad design
Passiv kylning (Ventilation)
Passiv kylning, eller ventilation, sänker energikostnaderna med upp till 30–35 %. Genom utbyte med utomhusluft elimineras behovet av dyra kylaggregat samt tillhörande underhålls- och investeringskostnader.
- •Ersätter upp till 20 % av det cirkulerande flödet med friskluft
- •Effektiv kylning vid utomhustemperaturer under 30 °C
- •Minskar den totala energiförbrukningen med upp till 30–35 %
- •Eliminerar behovet av dyr kylutrustning
- •Inga underhållskostnader för kylaggregat
- •Upp till 60 % lägre energiförbrukning genom direktventilation
Aktivt kylsystem
För varma klimat och tyst drift i känsliga miljöer. Kylvätska cirkulerar genom ihåliga ledskovlar som fungerar som integrerade värmeväxlare.
- •Kylvätska cirkulerar i ihåliga ledskovlar
- •Skovlarna agerar värmeväxlare för jämn kylning av luftströmmen
- •Eliminerar turbulens som traditionella kylmetoder kan orsaka
- •Möjliggör drift i alla klimat, även under extrema förhållanden
- •Ljudnivåer så låga som 51 dBA
- •Möjliggör placering nära bostadsområden (ned till 30 m)
Kammare för BASE-hoppning
BASE-kammaren är placerad högst upp i vindtunneln och är ett oumbärligt verktyg för professionell fallskärmsträning. Den erbjuder en sekundär ingång till flygkammaren, vilket möjliggör övning av kontrollerade uthopp från flygplan i en säker miljö.
- •Sekundär ingång i toppen av flygkammaren för realistisk uthoppsträning
- •2x vindhastighetsreducering vid dörren för säkrare träningsförhållanden
- •Den enda kammaren som är lämplig för träning med stabiliserande fallskärm
- •Ökar säkerheten avsevärt under träningspass
- •Kan på begäran utformas för att efterlikna en flygplanskabin
- •Full automation och säkerhetssystem tillgängliga

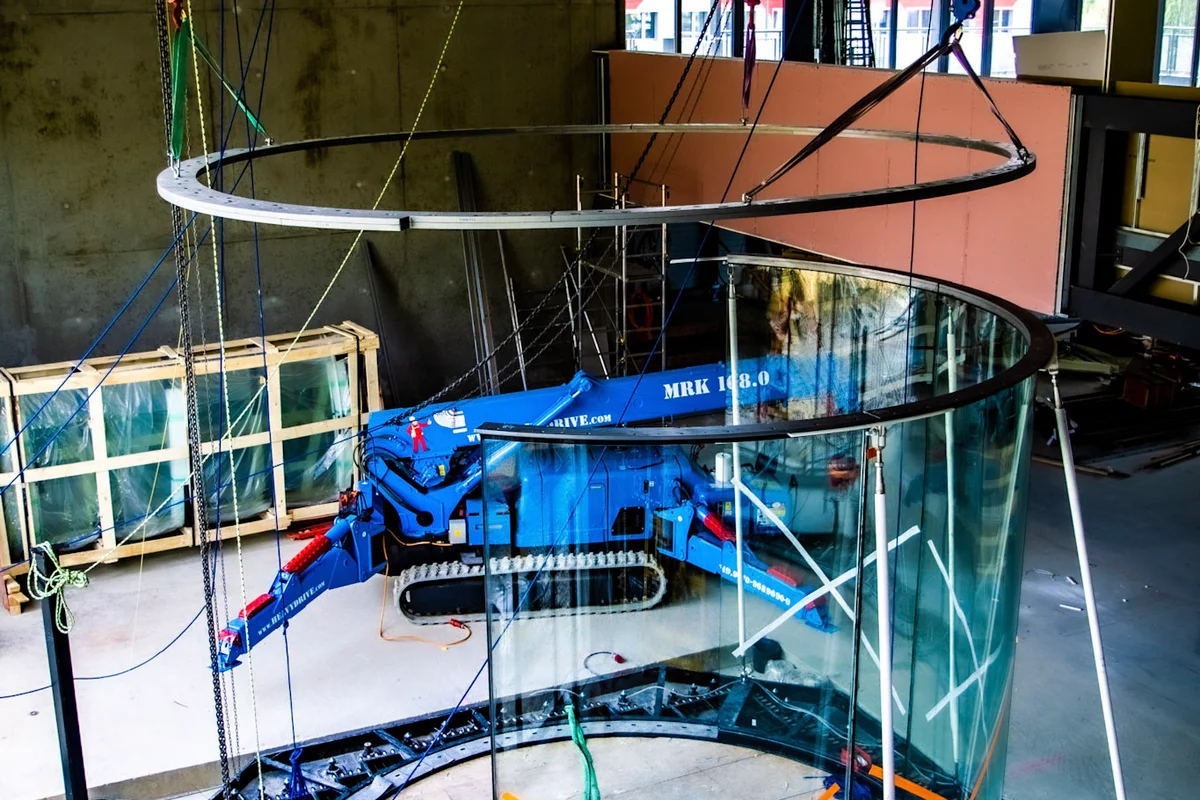

Montering av kontraktionssektionen i TT45 Pro flygkammare.
Installation och montering av kontraktionssektionen i flygkammaren på TT45 Pro vindtunneln. Kontraktionssektionen är en kritisk aerodynamisk komponent som säkerställer en jämn övergång av luftflödet in i flygkammaren.
