TT43 SMART

Mästerskapsredo prestanda

Flaggskeppsmodellen i SMART-serien, designad för professionella träningscenter och tävlingsarenor. Har både enkel och dubbel slingkonfiguration.

Kammardiameter
4.3 m (14')
Maxhastighet
280 km/h
Effekt
1,260 kW
Ljudnivå
60 dBA
TT43 SMART

Nyckelfunktioner

4,3 m FAI-kompatibel flygkammare
Upp till 280 km/h med Beast-effekt
Alternativ för enkel och dubbel slinga
Integrerad aktiv kylning via aerodynamiska ledskovlar
14,51 kvm flygyta
Professionella tävlingsfunktioner

Tekniska specifikationer

Allmänt
Kammardiameter4.3 m (14')
Glashöjd (Standard)4.2 m (13'8")
Glashöjd (Maximal)10 m (32'8")
Kammaryta14.51 sq.m.
Diffusionshastighet1.9

Ideala tillämpningar

Världsmästerskap

Konstruera FAI-kompatibla anläggningar som kan vara värd för professionella tävlingar och ligor inom indoor skydiving.

Professionell träning

Tillhandahåll precisionsluftflöde och turbulensfria förhållanden för elitfallskärmshoppares progression och teknisk coachning.

Militär träning

Underlätta säker, kostnadseffektiv och realistisk frifallssimulering för fallskärmsjägare och försvarspersonal.

Sportkomplex

En toppmodern ankarattraktion designad för att lyfta moderna sportkomplex och rekreationsanläggningar.

Redo att starta ditt projekt?

Samarbeta med vårt Stuttgart-baserade ingenjörsteam för att konfigurera den ideala högpresterande vindtunnellösningen för dina specifika mål.

En stor cirkulär statorbladsmontering står på marken under installationen av en TT43 Smart vindtunnel i China Flight Town. Komponenten har fasta radiella ledskovlar arrangerade mellan ett inre nav och ett yttre hölje, designade för att hantera luftflödet inom axialfläktsektionen. TTE GMBH-logotypen är synlig på utsidan av stålhuset. Byggutrustning, inklusive en gaffeltruck och elverktyg, omger enheten med anläggningsbyggnaden i bakgrunden.En stor cirkulär statorbladsmontering står på marken under installationen av en TT43 Smart vindtunnel i China Flight Town. Komponenten har fasta radiella ledskovlar arrangerade mellan ett inre nav och ett yttre hölje, designade för att hantera luftflödet inom axialfläktsektionen. TTE GMBH-logotypen är synlig på utsidan av stålhuset. Byggutrustning, inklusive en gaffeltruck och elverktyg, omger enheten med anläggningsbyggnaden i bakgrunden.

Statorbladsmontering för installation av TT43 Smart vindtunnel i China Flight Town

En stor cirkulär statorbladsmontering står på marken under installationen av en TT43 Smart vindtunnel i China Flight Town. Komponenten har fasta radiella ledskovlar arrangerade mellan ett inre nav och ett yttre hölje, designade för att hantera luftflödet inom axialfläktsektionen. TTE GMBH-logotypen är synlig på utsidan av stålhuset. Byggutrustning, inklusive en gaffeltruck och elverktyg, omger enheten med anläggningsbyggnaden i bakgrunden.

1 / 27

En stor cirkulär statorbladsmontering står på marken under installationen av en TT43 Smart vindtunnel i China Flight Town. Komponenten har fasta radiella ledskovlar arrangerade mellan ett inre nav och ett yttre hölje, designade för att hantera luftflödet inom axialfläktsektionen. TTE GMBH-logotypen är synlig på utsidan av stålhuset. Byggutrustning, inklusive en gaffeltruck och elverktyg, omger enheten med anläggningsbyggnaden i bakgrunden.
En tunglyftskran lyfter en cirkulär statorskovelring på plats under installationen av en TT43 Smart vindtunnel vid Flight Town-projektet i Kina. Denna komponent är en del av axialfläktenheten och har stationära skovlar utformade för att räta ut luftflödet i slingan. Till vänster står en stor prefabricerad stålkanalsektion redo för integrering i vindtunnelstrukturen.
Installation av en ledskovelsenhet med integrerad aktiv kylning vid projektet China Flight Town. Denna komponent tillhör en TT43 Smart vindtunnel och kombinerar omdirigering av luftflöde med värmehantering. Aluminiumskovlarna innehåller interna kylkanaler för att avleda värme som genereras under drift. Enheten hänger i kranriggning inuti betongkonstruktionen, redo för placering i hörnet av returkanalen.
Tekniker guidar installationen av ledskovlar med integrerad kylning i betongkanalstrukturen för TT43 Smart vindtunneln i China Flight Town. En kran sänker ner aluminiumskovelsegmentet genom en övre öppning i returkanalen. Dessa ledskovlar har interna kylkanaler för att fungera som värmeväxlare, vilket reglerar lufttemperaturen samtidigt som luftflödet omdirigeras 90 grader med minimal turbulens och tryckförlust.
En repklättringstekniker guidar installationen av statorskovelenheten till axialfläkten i betonghuset. Detta tunga lyft är en del av konstruktionen av en TunnelTech TT43 Smart vindtunnel vid China Flight Town-projektet. Stålsektionen innehåller de stationära statorskovlar som krävs för att räta upp luftflödet i den vertikala returkanalen. Komponenten hänger i röda lyftremmar när den sänks ner i anläggningens betongstruktur.
En kran lyfter en sektion av ledskovlar under installationen av en TT43 Smart vindtunnel vid China Flight Town-projektet. Byggpersonal styr den stålramade enheten, som innehåller integrerade kylkanaler för anläggningens aktiva kylsystem. Dessa skovlar fungerar som värmeväxlare för att reglera luftflödestemperaturen samtidigt som de omdirigerar luften genom hörnet av den recirkulerande kanalslingan.
En tung kran sänker ner en blå EVG axialfläkt (Axial fan) i den vertikala returkanalen (Return duct) av betong till en TT43 Smart vindtunnel (Wind tunnel) vid anläggningen China Flight Town. Fläktenheten, som har kolfiberblad (Carbon-fiber blades), sänks ner mot en stationär ledskovelsstruktur (Guide vanes) placerad i botten av schaktet. Installationstekniker styr lasten med hjälp av repåtkomstteknik för att säkerställa exakt inriktning inuti betonghöljet. Detta installationssteg placerar de primära komponenterna för generering av luftflöde (Airflow) i returkretsstrukturen.
Byggnadsarbetare leder installationen av en kraftfull axialfläktenhet för en TunnelTech TT43 Smart vindtunnel vid China Flight Town-projektet. Det blå fläkthuset i stål, upphängt i kraftiga kranband, sänks ner i returkanalens vertikala betongschakt. Under huset syns impellern med kolfiberblad, designad för effektiv drift i det recirkulerande luftflödeskretsloppet.
En tunglyftskran hissar en stor FRP-komposit diffusorsektion under monteringen av en TT43 Smart vindtunnel. Denna komponent utgör en del av den övre aerodynamiska slingan, utformad för att expandera luftflödet och återvinna tryck ovanför flygkammaren. Installationen äger rum vid Flight Town-anläggningen i Kina. Bilden fångar riggningen och positioneringen av kanalsegmentet mot himlen.
Fotot fångar installationsprocessen av SMARTfly TT43 vindtunnel i Jingmen, Kina. Synliga komponenter inkluderar FRP-komposit luftkanaler för effektiv luftflöde och bullerreduktion samt den koniska glasflygkammaren som är designad för jämnt luftflöde och säkerhet under inomhus fallskärmshoppning.
Utvändig vy av det pågående bygget på projektplatsen China Flight Town. Anläggningen inrymmer en TunnelTech TT43 Smart vertikal vindtunnel. Byggnadsställningar och gröna säkerhetsnät täcker byggnadsfasaden, medan mekaniska husstrukturer för vindtunnelslingan är synliga på den övre nivån. Byggarbetsplatsen ligger intill en färdig idrottsplats med konstgräs. Denna installation har en flygkammare med en diameter på 4,3 meter som är lämplig för professionell träning och kommersiell drift.

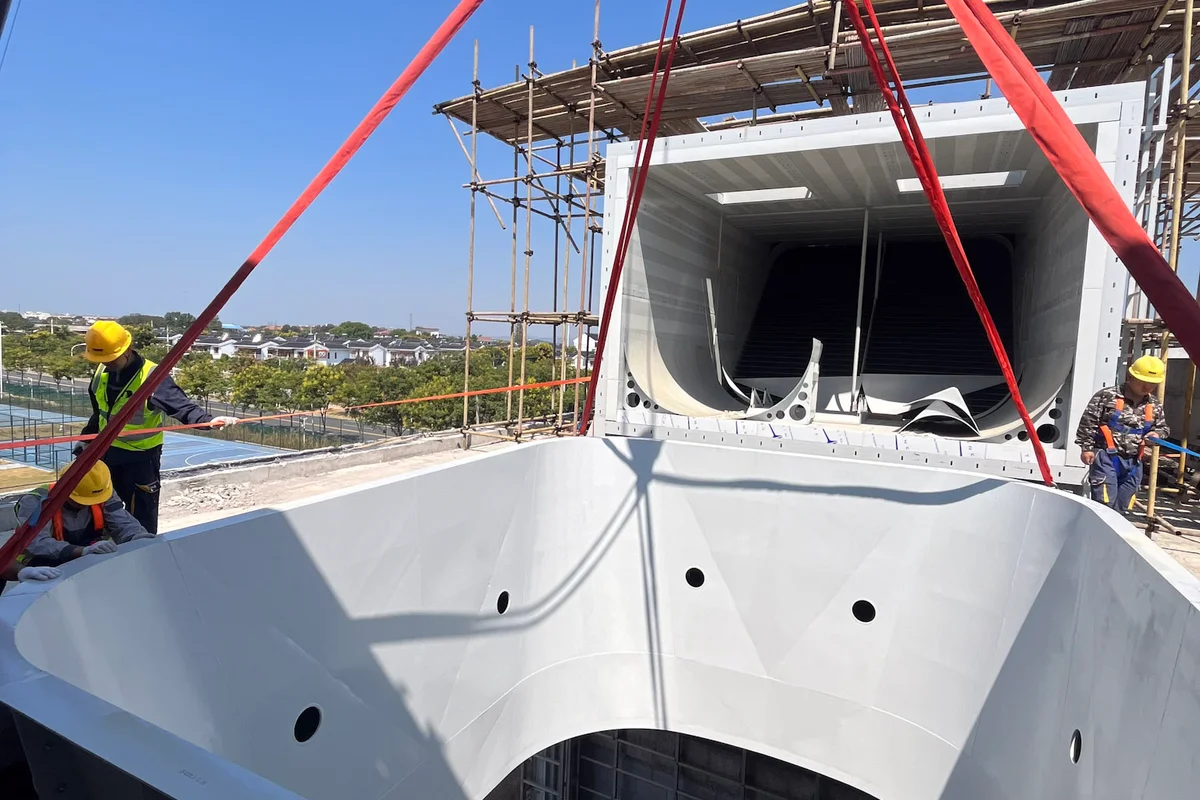

Installationen av TT43 Smart vindtunneln i China Flight Town fortsätter med lyftet av en diffusorsektion till flygkammaren. Den vita komponenten har en cirkulär öppning som ansluter till flygområdet. I bakgrunden vilar en horisontell returkanalsektion utrustad med svarta ledskovlar på stålställningen. Byggpersonalen hanterar lyftremmarna för att rikta in det tunga aerodynamiska segmentet.

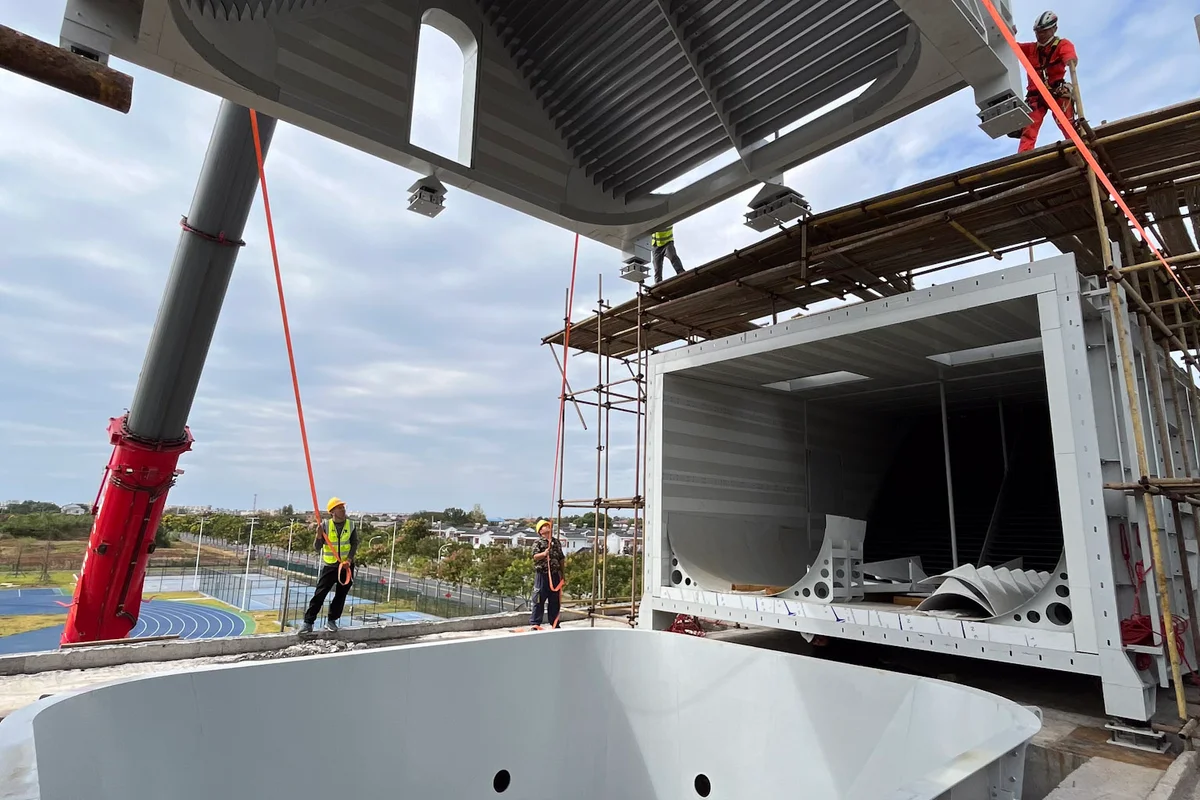

En kran sänker ner den övre sektionen av flygkammaren som innehåller ledskovlar under installationen av SmartFly 4.3-vindtunneln i China Flight Town. Denna komponent fungerar som en flödesdelare för dubbel loop-konfigurationen och delar det vertikala luftflödet i två separata vägar: en som leder luften till returkanalen i förgrunden och den andra bakåt. Arbetare på byggnadsställningar styr stålkonstruktionen på plats ovanför plenumbasen.

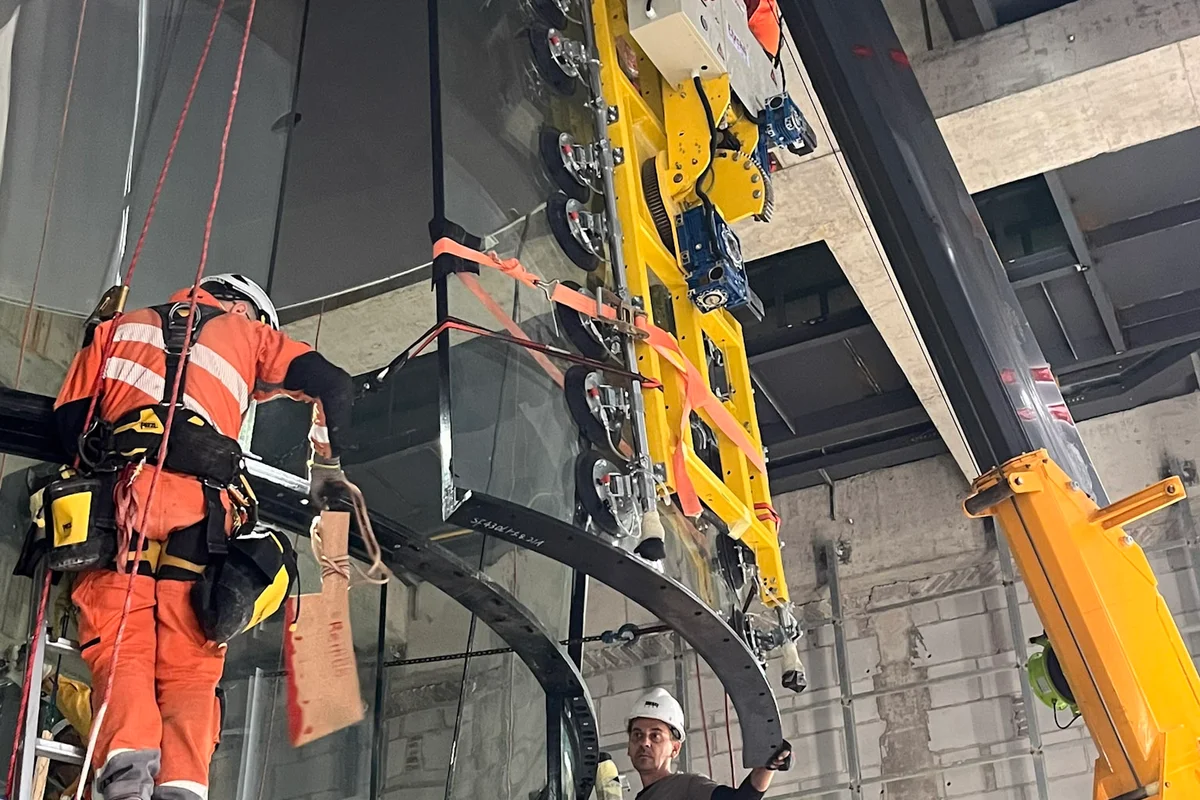

Tekniker installerar en böjd glaspanel för flygkammaren i en TT43 Smart vindtunnel vid China Flight Town-projektet. En kraftfull vakuumlyftare fäst vid en kran positionerar den flerskiktiga ljudabsorberande glassektionen i stålramen. Installationsteamet använder repåtkomstteknik och stegar för att rikta in det kemiskt förstärkta glaset, vilket säkerställer exakt passform för flygområdet med en diameter på 4.3 meter.

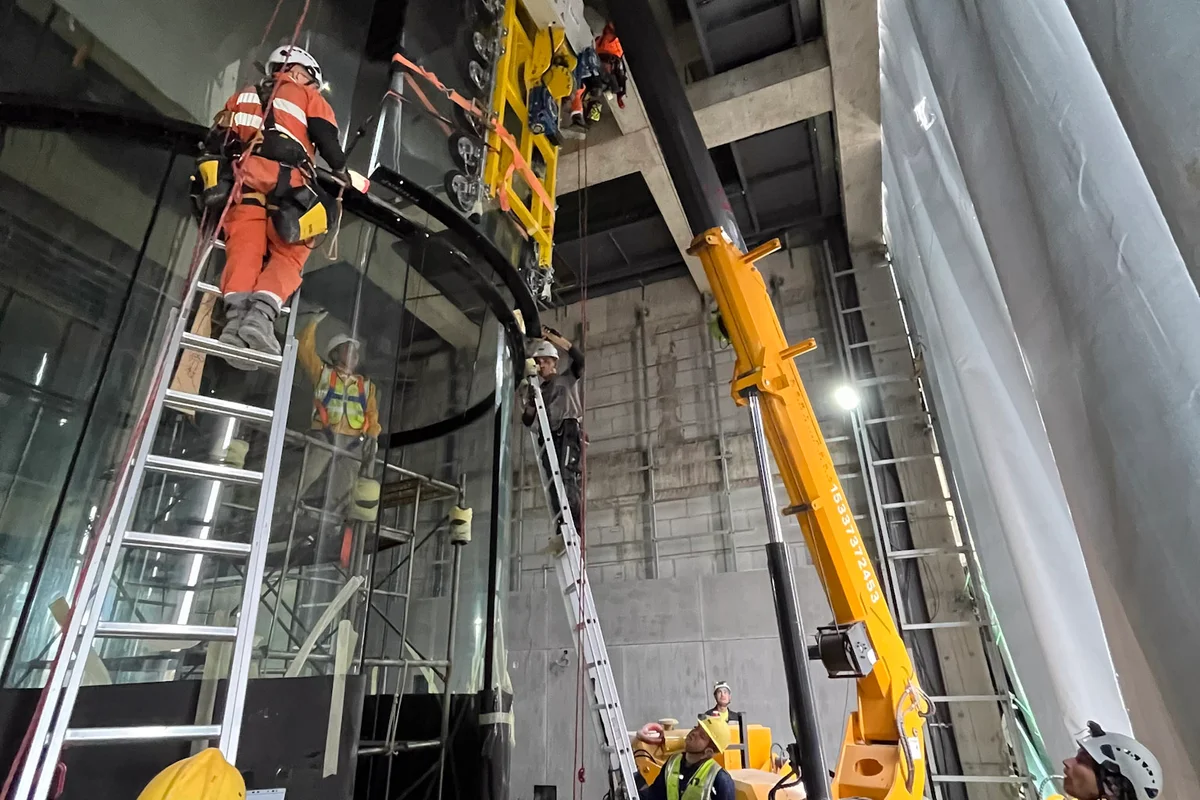

TunnelTech-tekniker installerar böjda paneler av flerskiktsglas för en TT43 Smart vindtunnel-flygkammare vid anläggningen China Flight Town. En spindelkran utrustad med vakuumlyft positionerar det tunga glassegmentet medan ett team använder repåtkomst och stegar för exakt justering. Installationsprocessen monterar den 4,3 meter stora cylindriska flygkammaren och använder kemiskt härdat glas för att säkerställa strukturell säkerhet och konsekvent luftflödesaerodynamik.

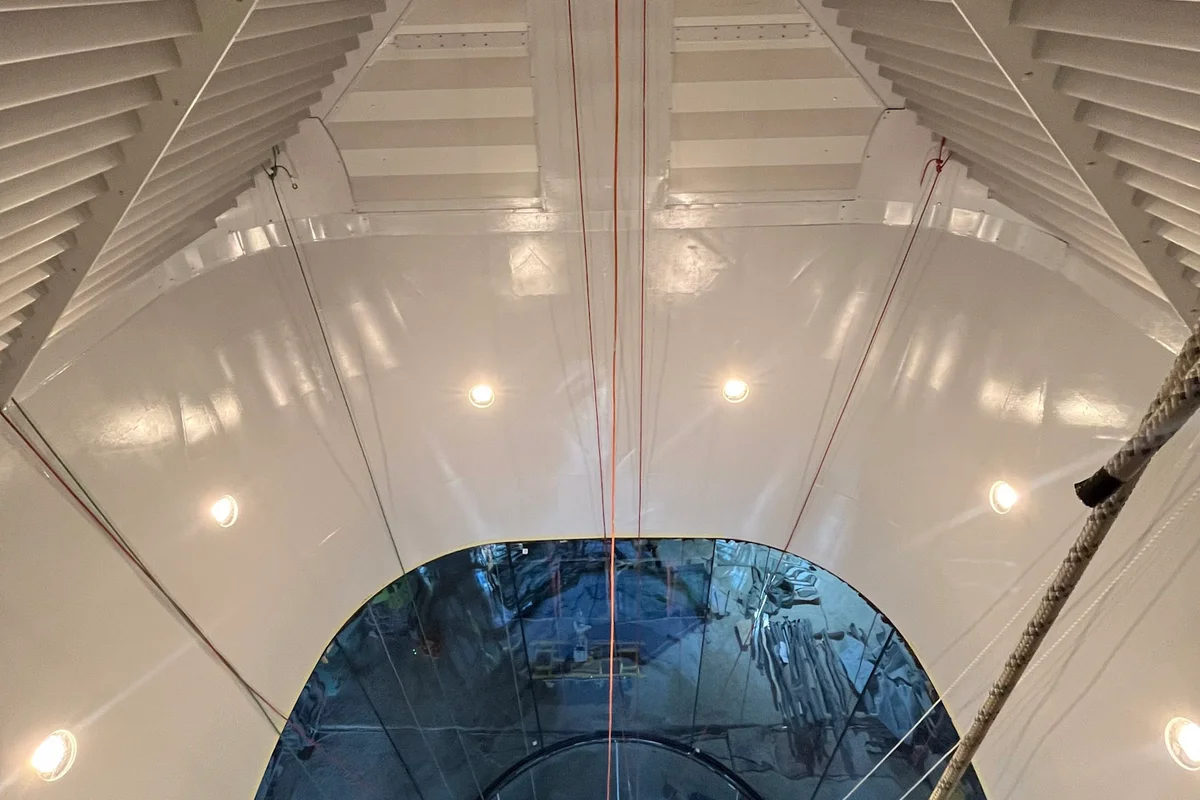

Detta vertikala perspektiv ser ner från den övre returkanalen in i flygkammaren på en TT43 Smart vindtunnel vid anläggningen China Flight Town. Rader av aerodynamiska ledskovlar klär de övre hörnen för att styra luftflödet och minska turbulens. Under sektionen med ledskovlar övergår de vita diffusorväggarna till den 4,3 meter stora glasade flygkammaren. Riggrep och stegar som syns inuti strukturen indikerar den pågående installationsprocessen av de mekaniska och strukturella komponenterna.

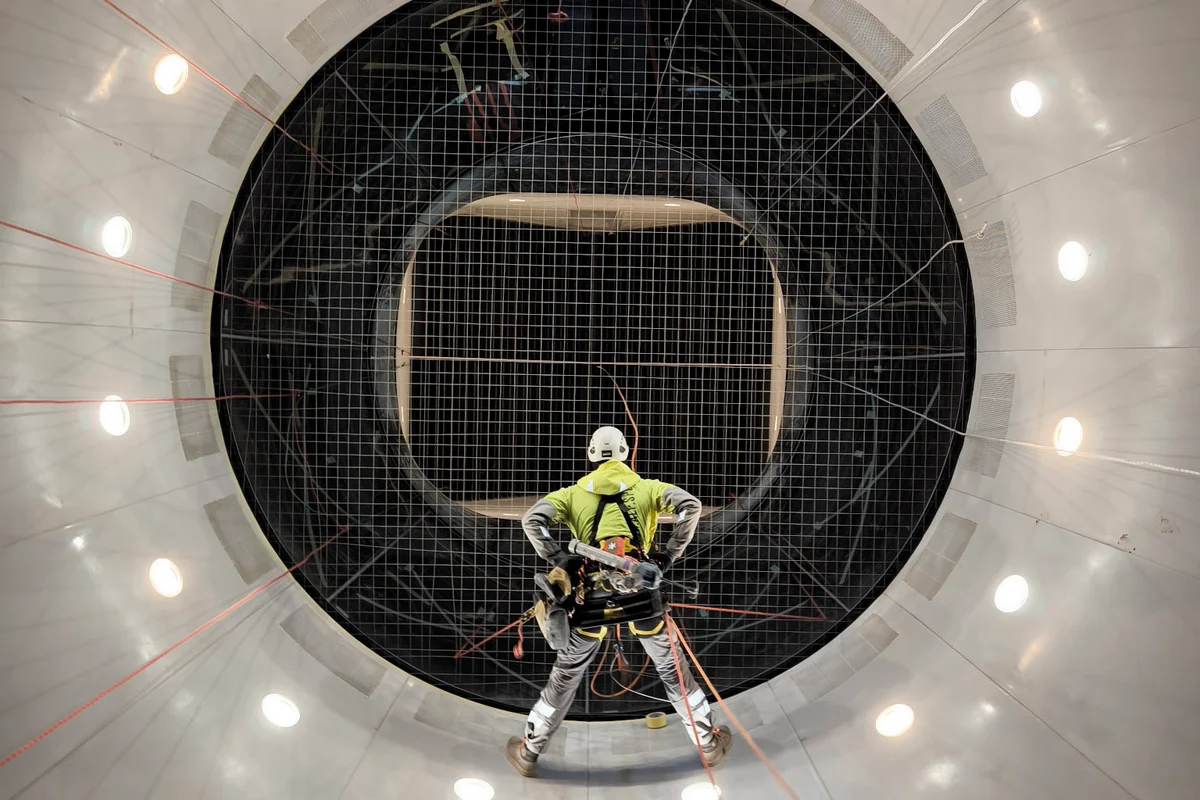

En repaccess-ingenjör hänger under säkerhetsnätet och utför installationsarbete på kontraktionssektionen. Perspektivet ser uppåt genom stålkabelnätet och flygkammaren, vilket ger en vy av ledskovlarna högst upp i loopen. Teknikern är placerad inuti den vita komposit-kontraktionskonen och använder riggning för att komma åt ytan under flygdäcket.

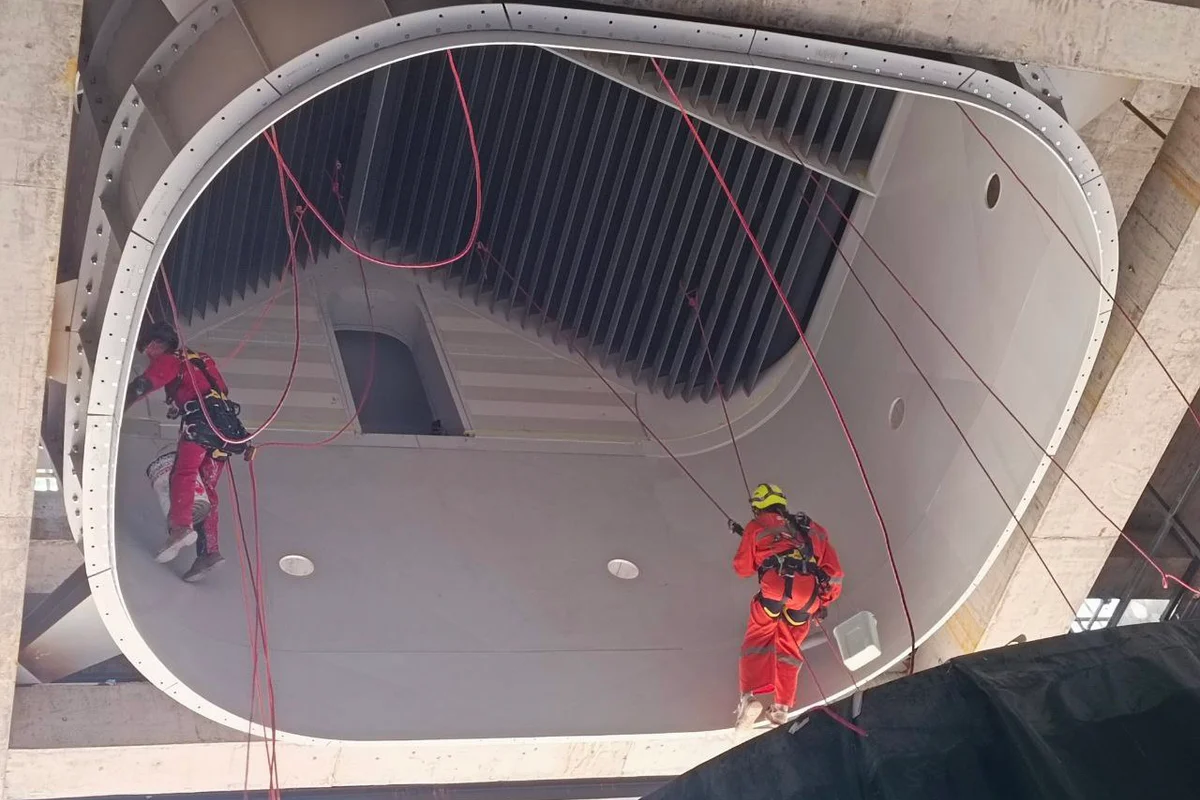

Tekniker utför installation via rep i den övre sektionen av flygkammaren för vindtunneln TT43 Smart vid China Flight Town. Bilden visar den vita kompositstrukturen med cirkulära utskärningar utformade för installation av ljuskällor. Ovanför arbetarna ger en rektangulär dörr tillgång till BASE-hoppkammaren. Högst upp i sektionen är ledskovlar arrangerade i en V-formad konfiguration för att dela luftflödet till vänster och höger returkanal.
Flygkammaren TT43 Smart vid anläggningen China Flight Town har en cylindrisk glasdel med en diameter på 4,3 meter. Perfekt runda paneler av flerskiktsglas bildar de genomskinliga väggarna, upplysta av vertikala LED-lister. Strukturen ansluter till den övre diffusorn och FRP-kompositkanaler ovanför flygvolymen. I botten använder säkerhetsnätet stålkablar med lågt luftmotstånd. Denna installation använder den utökade glaskonfigurationen som finns i SMARTfly-serien, placerad i en modern kommersiell byggnad.
Förkammaren i glas och skjutdörren ger tillgång till TT43 Smart flygkammare vid anläggningen China Flight Town. Denna vy genom luftslussen visar övergången till flygområdet, med svarta stålramar och paneler av flerskiktsglas. Inne i kammaren syns säkerhetsnätet av stålkablar och den blå vadderade ingången, utformade för att absorbera stötar och upprätthålla ett jämnt luftflöde under drift.
