SMART 系列

符合 FAI 标准

TT43 SMART

锦标赛就绪性能

SMART 系列的旗舰型号，专为专业训练中心和比赛场馆设计。具有单回路和双回路配置。

飞行舱直径

4.3 m (14')

最大风速

280 km/h

功率

1,260 kW

噪声水平

60 dB(A)

TT43 SMART

主要特点

4.3m 符合 FAI 标准的飞行舱

野兽级动力下高达 280 km/h

单回路和双回路选项

通过空气动力学转向导流叶片集成主动冷却

14.51 平方米飞行区域

专业比赛功能

技术规格

常规

飞行舱直径4.3 m (14')

玻璃高度（默认）4.2 m (13'8")

玻璃高度（最大）10 m (32'8")

飞行舱面积14.51 m²

扩散率1.9

双回路

高度25 m (82')

长度27.4 m (89'9")

宽度8.7 m (28'5")

单回路

高度31.5 m (103'3")

长度20.5 m (67'3")

宽度9 m (29'5")

功率

最小功率容量1,260 kW

平均功率消耗569 kW

180 km/h 时的功率418 kW

标准功率容量1,260 kW

高级功率容量1,420 kW

野兽级功率容量1,600 kW

性能

噪声水平60 dB(A)

阻力系数 (ξ)0.30

最大风速 @ 标准260 km/h

最大风速 @ 高级270 km/h

最大风速 @ 野兽级280 km/h

理想应用

世界锦标赛

设计符合 FAI 标准的设施，能够举办专业室内跳伞比赛和联赛。

专业训练

为精英跳伞员的进阶和技术指导提供精确的气流和无湍流条件。

军事训练

为伞兵和国防人员提供安全、经济高效且逼真的自由落体模拟。

体育综合体

旨在提升现代体育综合体和娱乐设施水平的最先进核心景点。

TT43 SMART 的实际项目

该型号的风洞已在全球各地交付并投入运行。

WindAlps France

WindAlps France

法国阿尔卑斯山2022

Korps Brimob Polri

Korps Brimob Polri

印度尼西亚，雅加达2021

TT43 SMART Military

中国飞行小镇

中国飞行小镇

中国，荆门2025

比较型号

探索我们系列中的其他风洞型号。

风洞直径：3.6 m

风洞直径：4.5 m

服务与支持

为每一款 TunnelTech 型号提供维护、改造和翻新。

维护保养升级改造翻新

准备好开始您的项目了吗？

与我们位于斯图加特的工程团队合作，为您的特定目标配置理想的高性能风洞解决方案。

在 China Flight Town 安装 TT43 Smart 风洞期间，一个大型圆形定子叶片组件放置在地面上。该组件具有布置在内轮毂和外壳之间的固定径向导流叶片，旨在管理轴流风机段内的气流。钢制外壳外部可见 TTE GMBH 标志。包括叉车和电动工具在内的施工设备围绕着该装置，背景是设施建筑。 preview

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

在 China Flight Town 项目中安装带有集成主动冷却功能的转向导流叶片组件。该组件属于 TT43 Smart 风洞，结合了气流转向与热管理功能。铝制叶片包含内部冷却通道，用于散发运行期间产生的热量。该组件正通过起重机索具悬挂在混凝土设施结构内，准备放置在回流道拐角处。 preview

起重机吊装 TT43 Smart 定子叶片组件，位于中国

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

2 / 27

在 China Flight Town 安装 TT43 Smart 风洞期间，一个大型圆形定子叶片组件放置在地面上。该组件具有布置在内轮毂和外壳之间的固定径向导流叶片，旨在管理轴流风机段内的气流。钢制外壳外部可见 TTE GMBH 标志。包括叉车和电动工具在内的施工设备围绕着该装置，背景是设施建筑。

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

在 China Flight Town 项目中安装带有集成主动冷却功能的转向导流叶片组件。该组件属于 TT43 Smart 风洞，结合了气流转向与热管理功能。铝制叶片包含内部冷却通道，用于散发运行期间产生的热量。该组件正通过起重机索具悬挂在混凝土设施结构内，准备放置在回流道拐角处。

技术人员正在指导将集成冷却导流叶片安装到位于中国航空飞行营地（China Flight Town）的 TT43 Smart 风洞的混凝土管道结构中。起重机通过上部开口将铝制叶片段放入回流道。这些导流叶片包含内部冷却通道，作为换热器发挥作用，在控制空气温度的同时，以最小的湍流和压力损失将气流转向 90 度。

一名绳索技术员正在引导轴流风机静叶组件安装到混凝土壳体中。这项重型吊装作业是 China Flight Town 项目中 TunnelTech TT43 Smart 风洞建设的一部分。该钢制部分包含在垂直回流道内矫直气流所需的固定静叶。该部件由红色吊带悬挂，正缓缓降入设施的混凝土结构中。

在 China Flight Town 项目的 TT43 Smart 风洞安装过程中，一台起重机正在吊起一段转向导流叶片。施工人员正在引导这个钢框架单元，该单元包含用于设施主动冷却系统的集成冷却通道。这些叶片作为换热器调节气流温度，同时引导空气通过闭式循环风洞回路的转角。

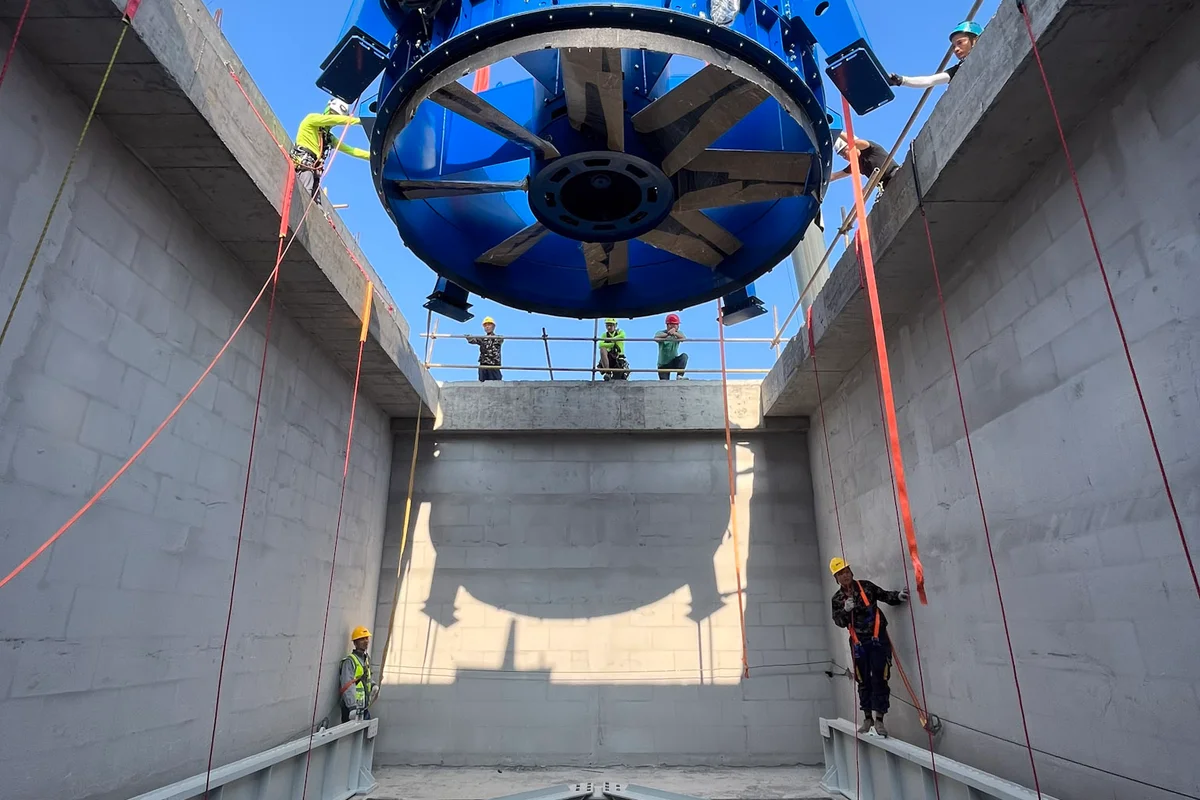

一台重型起重机正在将蓝色的EVG轴流风机（Axial fan）机组吊入位于China Flight Town设施的TT43 Smart风洞（Wind tunnel）的垂直混凝土回风道（Return duct）中。该风机组件配备碳纤维叶片（Carbon-fiber blades），正向位于井道底部的固定导流叶片（Guide vanes）结构下降。安装技术人员利用绳索作业技术引导负载，以确保在混凝土壳体内的精确对齐。这一安装步骤将主要的气流（Airflow）产生部件放置在回流回路结构中。

建筑工人们正在指导 TunnelTech TT43 Smart 风洞大功率轴流风机机组在 China Flight Town 项目中的安装。蓝色的钢制风机外壳由重型起重机吊带悬挂，正缓缓降入回流道的垂直混凝土竖井中。在外壳下方可见配有碳纤维叶片的风机叶轮，该设计旨在确保在闭式循环气流回路中的高效运行。

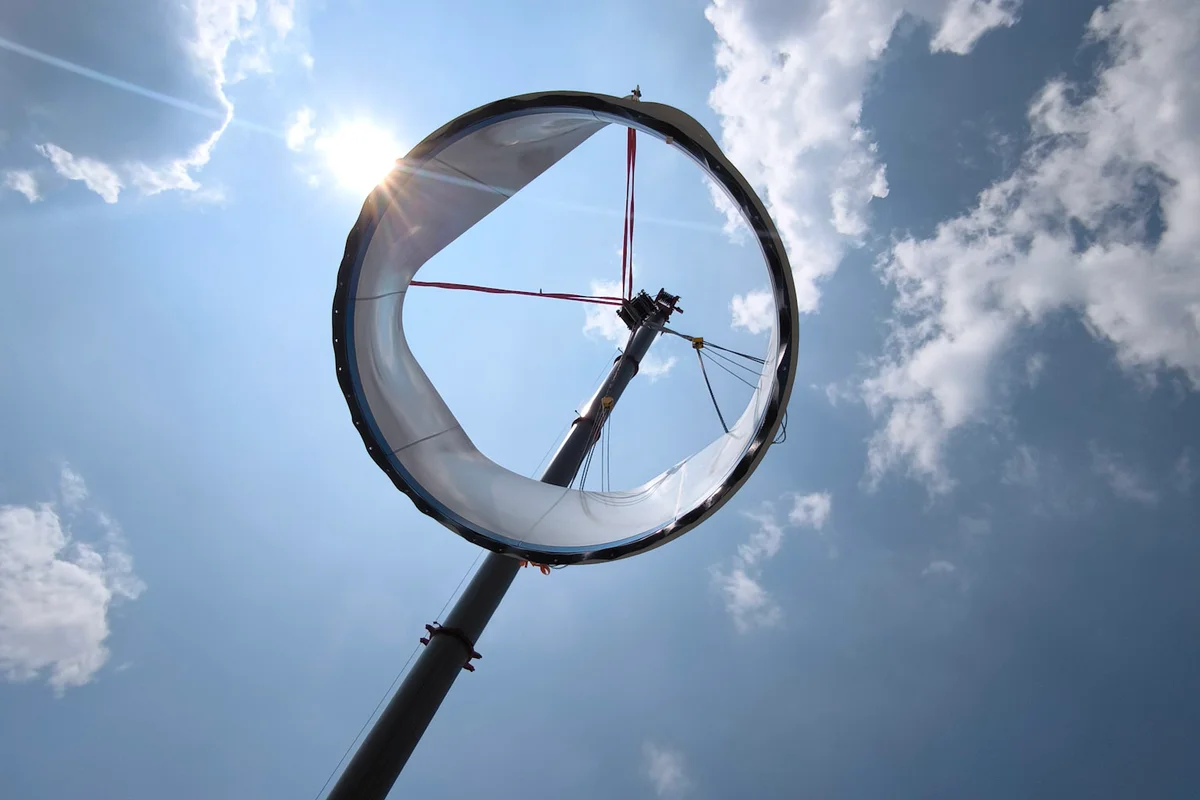

在 TT43 Smart 风洞组装过程中，一台重型起重机正在吊起一个大型 FRP 复合材料扩散段。该组件构成上部空气动力回路的一部分，旨在飞行舱上方扩展气流并恢复压力。安装工作正在中国的 Flight Town 设施进行。图片捕捉到了风道管段在天空背景下的索具绑定和定位过程。

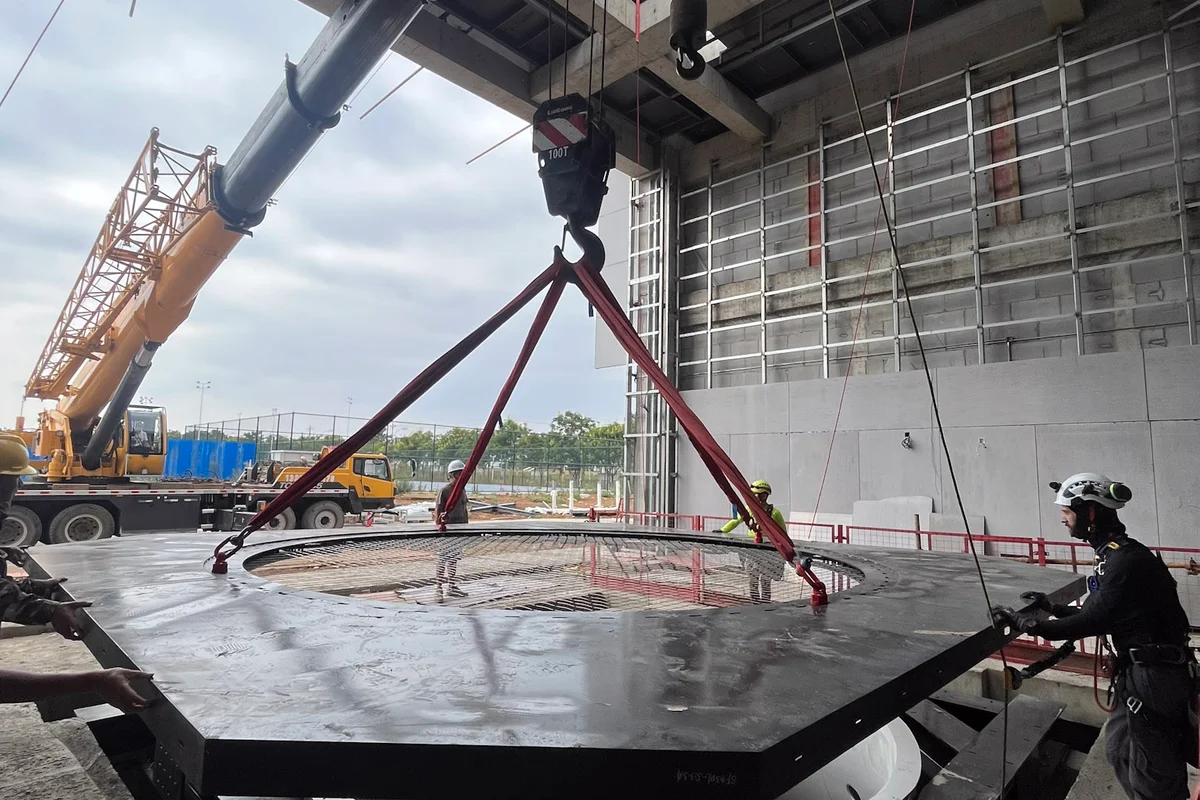

照片展示了在中国荆门安装SMARTfly TT43风洞的过程。可见组件包括用于高效气流和降噪的FRP复合空气管道，以及为室内跳伞操作设计的均匀气流和安全性的锥形玻璃飞行舱。

China Flight Town 项目现场正在进行的施工外景。该设施容纳了一台 TunnelTech TT43 Smart 垂直风洞。脚手架和绿色安全网覆盖着建筑立面，而在上层可以看到风洞回路的机械外壳结构。施工现场毗邻一个铺有人造草皮的成品运动场。该装置具有 4.3 米的飞行舱直径，适用于专业训练和商业运营。

China Flight Town的TT43 Smart风洞安装工作正在进行，目前正在吊装飞行舱扩散段。该白色组件具有连接至飞行区的圆形开口。背景中，装有黑色转向导流叶片的水平回流道段放置在钢结构脚手架上。施工人员正在管理索具带，以校准这一重型气动部件。

在China Flight Town安装SmartFly 4.3风洞期间，一台起重机正在吊装包含转向导流叶片的飞行舱上部段。该组件在双回路配置中起气流分流器的作用，将垂直气流分为两条独立的路径：一条将空气引导至前景中的回流道，另一条引导至后方。脚手架上的工人正在引导钢结构定位到静压箱基座上方。

技术人员正在中国航空飞行营地（China Flight Town）项目中为 TT43 Smart 风洞的飞行舱安装弧形玻璃面板。连接在起重机上的重型真空吸盘将多层吸音玻璃段定位到钢框架中。安装团队利用绳索作业技术和梯子来校准化学强化玻璃，确保 4.3 米直径飞行区的精确装配。

TunnelTech 技术人员正在 China Flight Town 设施为 TT43 Smart 风洞飞行舱安装弧形多层玻璃面板。配备真空吸盘的蜘蛛吊将沉重的玻璃段定位，团队利用绳索技术和梯子进行精确对齐。安装过程组装了直径 4.3 米的圆柱形飞行舱，采用化学强化玻璃以确保结构安全和一致的气流空气动力学性能。

这个垂直视角从上部回流道向下俯瞰位于中国航空飞行小镇（China Flight Town）设施内的 TT43 Smart 风洞飞行舱。成排的空气动力学转向导流叶片排列在上部角落，以引导气流并减少湍流。在叶片段下方，白色的扩散段墙壁过渡到直径 4.3 米的玻璃飞行舱。结构内部可见的索具绳索和梯子表明机械和结构组件的安装过程正在进行中。

一名绳索作业工程师悬挂在安全网下方，正在对收缩段（收敛段）进行安装工作。视角穿过钢缆网和飞行舱向上仰视，可以看到回路顶部的转向导流叶片。技术人员位于白色的复合材料收缩锥内，利用索具进入飞行甲板下方的表面。

技术人员正在 China Flight Town 对 TT43 Smart 风洞飞行舱上部进行绳索作业安装。图片展示了白色复合结构，其特征是为安装光源而设计的圆形切口。在工人上方，一扇矩形门提供了通往定点跳伞（BASE jumping）舱的通道。在该段顶部，转向导流叶片呈 V 形排列，将气流分流至左右回流道。

位于 China Flight Town 设施内的 TT43 Smart 飞行舱拥有直径 4.3 米的圆柱形玻璃段。完美的圆形多层玻璃面板构成了透明墙壁，并由垂直 LED 灯带照明。该结构连接至飞行区上方的上部扩散段和 FRP 风道。底部安全网采用低阻力钢缆。该装置采用了 SMARTfly 系列中可用的加长玻璃配置，坐落于现代商业建筑内部。

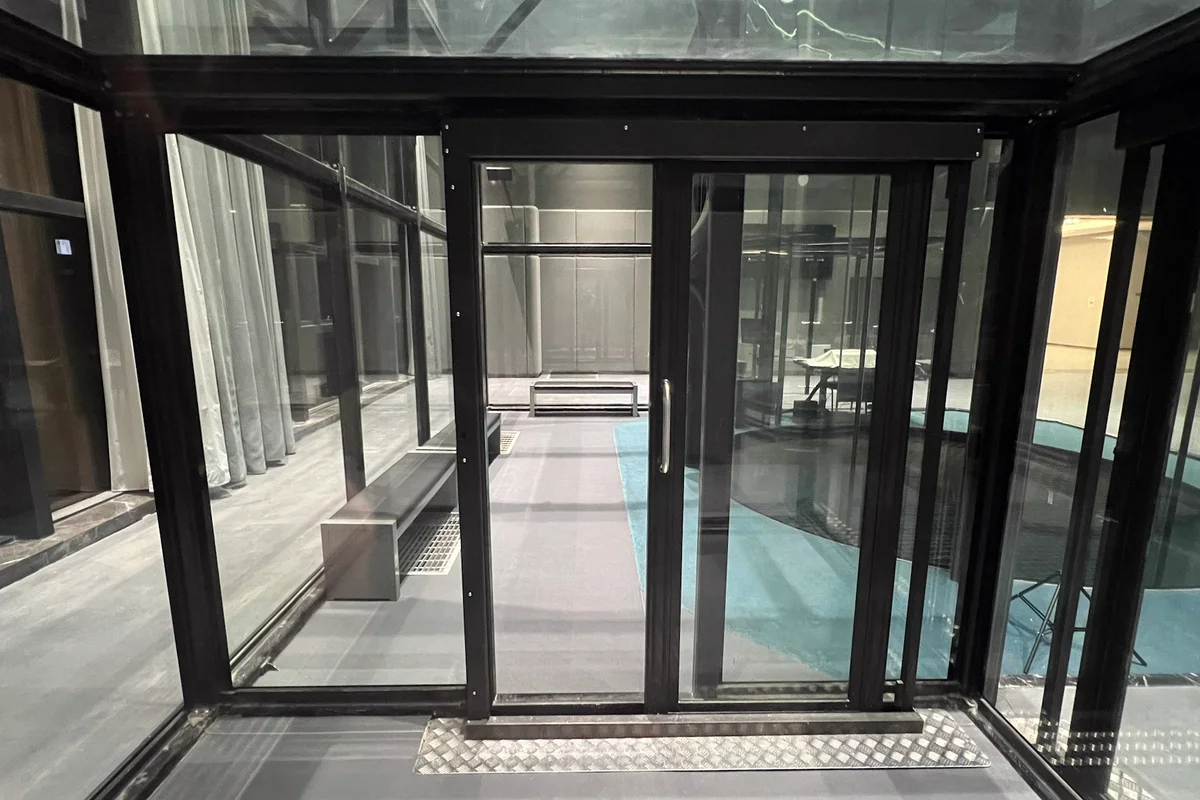

玻璃前室和滑动入口门提供了进入 China Flight Town 设施内 TT43 Smart 飞行舱的通道。透过气闸看到的景象展示了通往飞行区的过渡，其特点是黑色钢框架和多层玻璃面板。在舱内，可以看到钢缆安全网和蓝色软包入口周边，其设计旨在吸收冲击并在运行期间保持均匀的风量。
