HALE与长航时UAS的气动弹性测试

几乎从定义上讲，为长航时飞行器实现最大升阻比而制造的机翼必然是柔性机翼：大展弦比和最小结构重量正是巡航效率的要求，而这两者都与刚度直接对立。在此类飞行器上，机翼在飞行中的形状并非图纸上的形状——它会不断弯曲和扭转，而这种变形会以刚性机翼模型无法呈现的方式反馈到空气动力学中。

气动弹性 ——气动载荷、结构柔性和飞行动力学之间的耦合——在此类飞行器上不再是次要的校核项，而是成为了主要的设计驱动因素。

1. 太阳神（Helios）号到底发生了什么

最清晰、记录最详尽的案例来自NASA。2003年6月26日，Helios原型机的长航时构型（HP03）在飞行约30分钟后遭遇了大气湍流。机翼的上反角（即翼尖挠度，直接衡量柔性机翼向上弯曲程度的指标）异常持续地增加到了30至40英尺，远远超出了正常飞行中约11至17英尺的典型值。NASA的调查发现，一旦超过该上反角，飞行器的俯仰振荡在动力学上变得不稳定：空速偏差在振荡的每一个周期中几乎翻倍 。在最后的机头向下俯冲中，飞行器超过了其最大设计空速两倍以上。由此产生的动压导致机翼前缘次级结构发生渐进式破坏，太阳能电池阵列和蒙皮被撕裂，飞行器失去产生升力的能力，最终坠入太平洋。从首次尝试诊断问题到飞行器在空中解体，仅历时：91秒 。

2. 为什么弯曲加剧了不稳定性而不是纠正它

NASA的事故后分析确定了其机制，这是一个真正的气动弹性问题，而不仅仅是简单的结构破坏：

展向升力重新分布。 随着机翼向上弯曲，升力从飞行器中心向外侧翼段转移——研究发现，这种重新分布对小至每秒半英尺的阵风都高度敏感，这远小于实际遭遇的湍流。
自我维持的循环，而非自我纠正。 飞行控制系统对不断增加的上反角做出的响应是使升降舵后缘向上偏转；由于外侧升降舵是固定的，这种响应从中心消除的升力比从翼尖消除的更多——这反而将机翼进一步推向大上反角形态，而不是使其恢复到标称形态。
静稳定性的增加加剧了长周期（Phugoid）不稳定性。 随着上反角的增加，飞行器的气动力中心进一步移至重心上方，增加了纵向静稳定性——这一特性通常令人安心，但在该飞行器上，人们发现它反而增加了长周期俯仰振荡的不稳定性。
俯仰惯量增加了约五倍。 在事故中出现的上反角范围内，俯仰惯量增加了约五倍，随着机翼的弯曲，从根本上改变了飞行模式的动力学特性。

这些都不是刚性机体的特性。它们之所以存在，仅仅是因为机翼的形状与飞行器的空气动力学发生了耦合——这正是气动弹性的确切含义。

3. NASA自己的调查指出，本应在哪些环节发现这一问题

事故报告中指出的根本原因与此类飞行器应如何进行测试和设计直接相关：缺乏充分的分析方法导致对构型更改（在最初设计为分布式“展向装载”的机翼上增加集中质量——燃料电池吊舱和氢气罐）影响的风险评估不准确，这显著降低了飞行器的结构和气动弹性裕度，而这种降低在事前并未得到准确预测。

调查报告本身的技术建议包括开发适用于此类飞行器的地面测试程序和技术，以验证新的分析方法和预测 ——这直接呼吁在设计与先前经过飞行验证的构型有重大偏离时，必须进行物理测试，而不能仅依赖仿真。

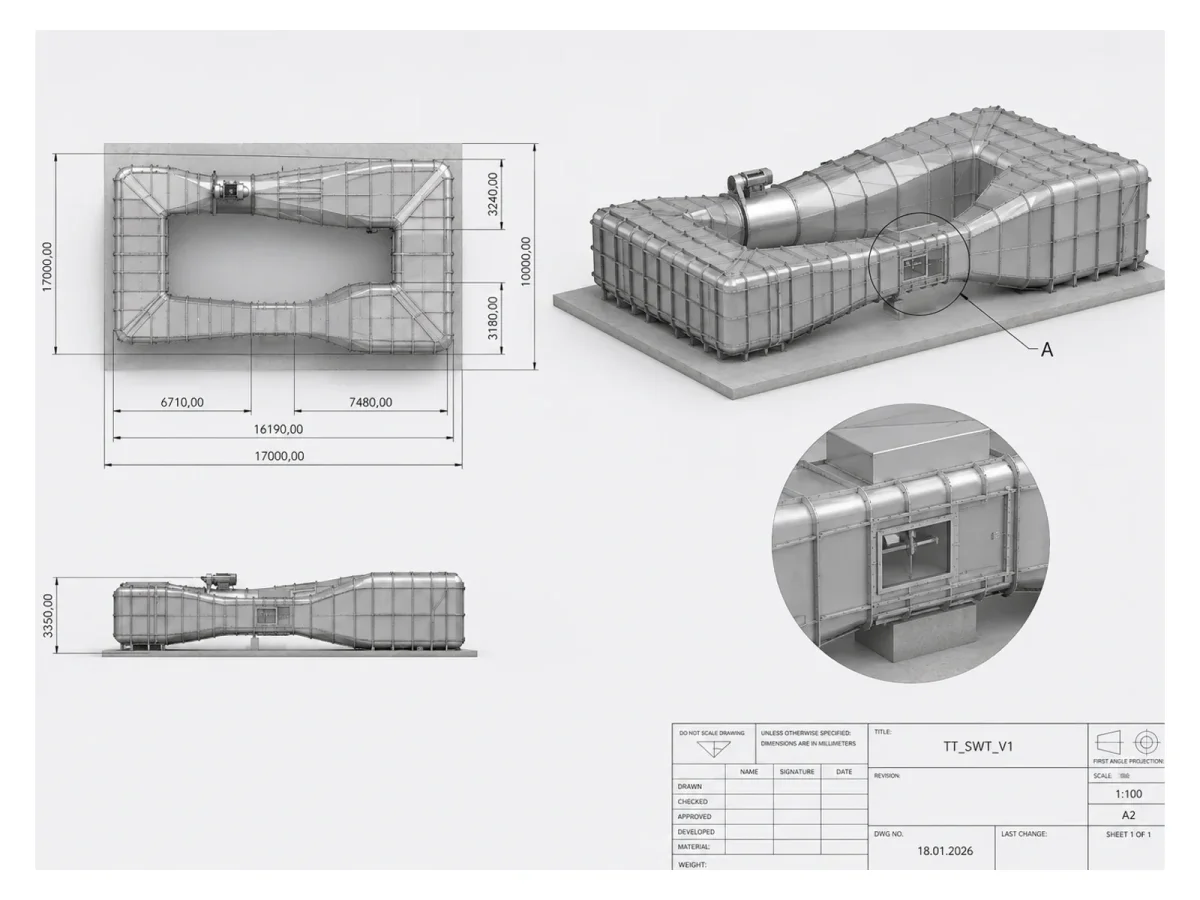

4. 柔性机翼的气动弹性试验究竟需要什么

刚度缩比模型，而不仅仅是几何缩比模型。 为了使气动弹性行为正确缩放，模型的结构刚度分布必须与全尺寸飞行器相匹配，而不仅仅是其外形——一个几何上准确但过于刚硬的模型只会掩盖测试旨在发现的耦合效应。
阵风响应测试，而不仅仅是稳态极线。 Helios的不稳定性是由大约每秒半英尺的阵风引发的——这个数值非常小，仅靠稳定、无阵风的风洞数据永远无法揭示这种敏感性。
同步的结构和气动测量仪表。 机翼挠度、扭转和动态载荷需要与力和力矩在同一次测试中一起测量，以便捕获它们之间的耦合，而不是分别推断。
在飞行器实际飞行的质量和载荷分布构型下进行测试 ，而不仅仅是基线情况——正如Helios直接证明的那样，集中质量与分布式有效载荷质量会改变气动弹性裕度。
在测试期间实时监测机翼形状 ，这呼应了NASA关于通过可视化显示实时测量上反角的建议——摧毁Helios的不稳定性在变得无法挽回之前，机组人员是无法察觉的。

5. 我们看到的五个常见错误

将刚度视为结构验收项，与气动测试项目分开。 在柔性机翼飞行器上，结构和气动测试是同一个问题，而不是按顺序勾选的两个独立问题。
仅测试稳定、无阵风的条件。 在平稳气流中看起来完全稳定的构型，可能对远小于直觉预期的阵风非常敏感。
认为构型更改是“微小的”，因为它没有改变气动外形（外部模线）。 Helios的致命改变是增加了质量，而不是改变了形状——但这仍然严重削弱了飞行器的裕度。
针对刚体模型验证飞行控制律。 对刚性机体响应正确的控制系统可能会主动恶化气动弹性的不稳定性，正如HP03-2上的升降舵响应那样。
跳过实时形状监测，因为“模型移动得没那么多”。 在Helios上，正常上反角和不稳定上反角之间的裕度在247英尺的机翼上是以几十英尺来衡量的——在安装仪器测量之前，这种偏差很容易被低估。

6. 这对您的项目意味着什么

告诉我们您机翼的结构构型以及任何计划中的质量更改 ，我们将为您规划一项刚度缩比的气动弹性试验——包括阵风响应——旨在捕获纯气动或纯结构测试会遗漏的耦合效应。相关阅读：我们关于

远程固定翼无人机（UAS）风洞测试

的核心文章，以及针对同一飞行器的

HALE 高空空气动力学

。

来源与注释

Helios原型机HP03-2事故（2003年6月26日）的完整记录：上反角增加至30–40英尺（正常值为11–17英尺），伴随空速偏差每周期翻倍的俯仰振荡，超过设计空速两倍以上，渐进式结构破坏，从首次诊断到解体历时91秒，展向升力重新分布对小至0.5英尺/秒阵风的敏感性，升降舵/上反角反馈回路，静稳定性与长周期不稳定性机制，俯仰惯量增加约五倍，根本原因，以及针对该级别飞行器地面测试程序的建议：Noll, T.E., Ishmael, S.D., Henwood, B., Perez-Davis, M.E., Tiffany, G.C., Madura, J., Gaier, M., Brown, J.M., Wierzbanowski, T., "Technical Findings, Lessons Learned, and Recommendations Resulting from the Helios Prototype Vehicle Mishap," NASA/Langley, Dryden, Glenn, Ames and Kennedy Research Centers with AeroVironment Inc. (NASA Technical Reports Server, document 20070022260)，引用了Noll等人的完整调查报告 "Investigation of the Helios Prototype Aircraft Mishap," Volume I – Mishap Report, January 2004。
飞行器背景（247英尺翼展，展弦比30.9:1，飞翼构型）：与我们发表的关于HALE高空空气动力学的文章一致，该文章详细涵盖了同一飞行器的气动设计。
测试方法建议（刚度缩比模型、阵风响应测试、同步的结构/气动测量仪表、实时形状监测）是TunnelTech的工程实践，直接响应了所引用的NASA调查报告中的地面测试建议。
