Zużycie energii w tunelach aerodynamicznych: Jak obniżyć koszty i zoptymalizować OPEX

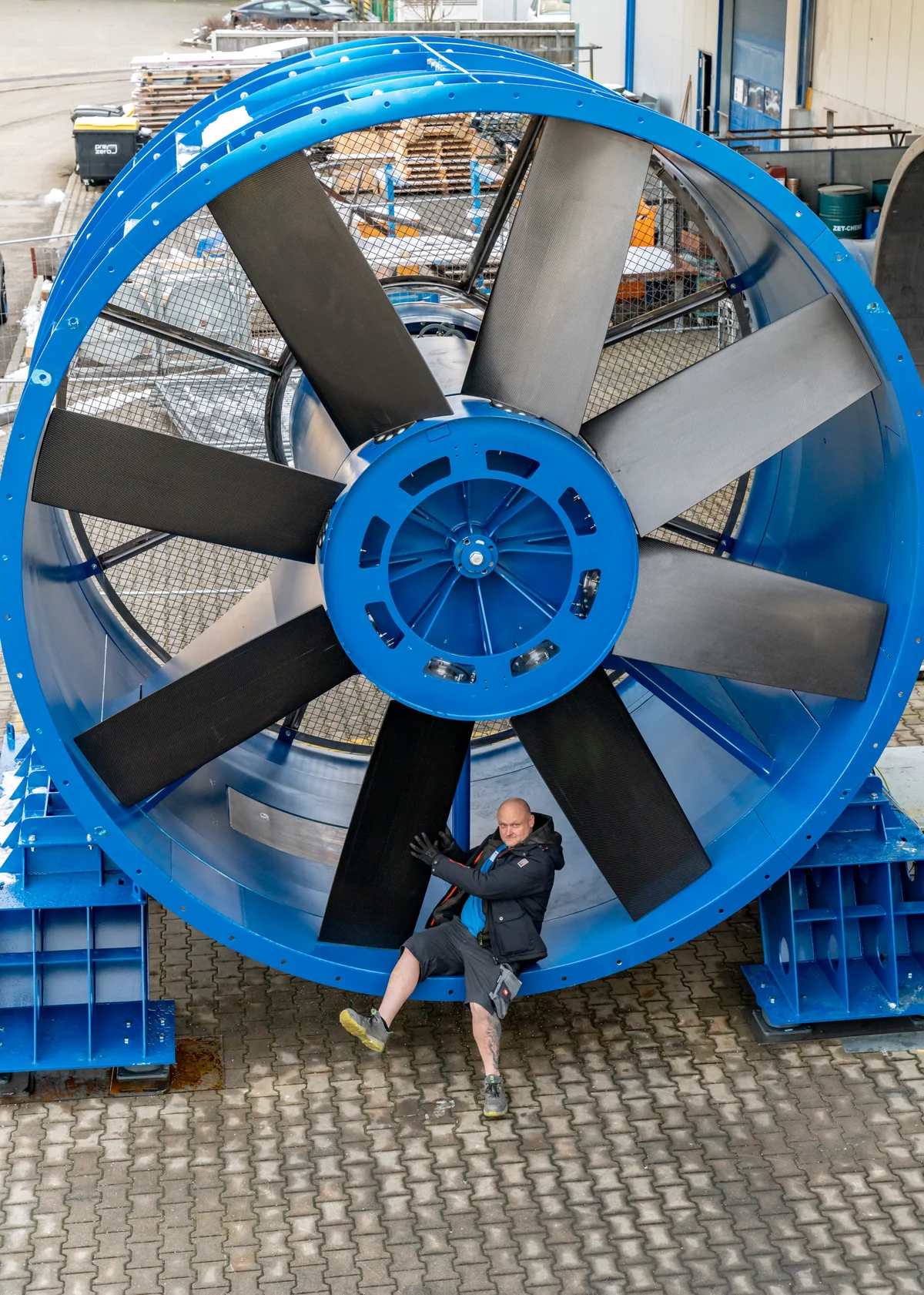

Poza kosztami pracy, energia elektryczna jest największym pojedynczym wydatkiem operacyjnym (OPEX) dla każdego pionowego tunelu aerodynamicznego (VWT). Generowanie prędkości wiatru do 320 km/h wewnątrz komory lotu o średnicy 4,3 m wymaga potężnych wentylatorów przemysłowych napędzanych silnikami elektrycznymi, które zużywają znaczną ilość energii.

Przyjrzyjmy się rzeczywistej fizyce i finansom: jak zapotrzebowanie na moc tunelu aerodynamicznego przekłada się na miesięczne rachunki i jak odpowiednie wybory inżynieryjne mogą drastycznie zmniejszyć zużycie energii w tunelu aerodynamicznym .

---

1. Zapotrzebowanie na moc tunelu aerodynamicznego: Podstawowe wskaźniki

Energia elektryczna zużywana przez pionowy tunel aerodynamiczny zależy od dwóch głównych czynników: wielkości silnika i sprawności wentylatora. Zapotrzebowanie na moc rośnie wraz z rozmiarem komory lotu:

• Modele kompaktowe (np. TT32 mFLY): Napędzane zespołami wentylatorów o mocy 750 kW.
• Standardy komercyjne (np. TT36 SMART): Napędzane zespołami wentylatorów o mocy 1000 kW.
• Modele profesjonalne/elitarne (np. TT45 PRO): Napędzane zespołami wentylatorów o mocy 1260 kW.
• Konkurencyjne tunele recyrkulacyjne (np. TornadoPro z komorą 4,3 m): Napędzane 4 wentylatorami zużywającymi do 1600 kW.

Standardowy tunel o mocy 1000 kW nie pracuje z pełną wydajnością przez 100% czasu. Pakiety lotów wprowadzających dla dzieci lub osób na pierwszy lot działają przy niższych prędkościach wiatru (zużywając od ~400 kW do 600 kW), podczas gdy elitarny trening sportowy lub wojskowe symulacje HALO wymagają maksymalnej prędkości i pełnej mocy.

---

2. Obliczanie kosztów energii elektrycznej pionowego tunelu aerodynamicznego

Oto praktyczna kalkulacja kosztów dla standardowego komercyjnego tunelu aerodynamicznego o mocy 1000 kW (takiego jak TT36 SMART firmy TunnelTech) działającego w Europie:

Założenia operacyjne i użytkowe

• Średnie obciążenie operacyjne: 700 kW (średnia ważona między prędkościami dla klientów detalicznych a prędkościami lotów sportowych).
• Dzienny aktywny czas lotu: 6 godzin (360 minut lotu).
• Dzienne zużycie energii: 700 kW x 6 godzin = 4200 kWh.
• Komercyjna taryfa za energię elektryczną: 0,15 € za kWh.

Podstawowa prognoza kosztów energii elektrycznej

• Dzienny koszt energii: 4200 kWh x 0,15 € = 630 € dziennie .
• Miesięczny koszt energii (30 dni): 18 900 € miesięcznie .
• Roczny koszt energii (360 dni): 226 800 € rocznie .

Uwaga: W regionach o wysokich taryfach za energię (przekraczających 0,25 €/kWh), te podstawowe koszty roczne mogą wzrosnąć powyżej 370 000 € .

---

3. Termodynamiczny katalizator kosztów: Chłodzenie powietrza

Tarcie generowane przez szybkoobrotowe wentylatory, które nagrzewa recyrkulujące powietrze, musi być kontrolowane. Utrzymanie w komorze lotu komfortowej temperatury od 22°C do 26°C ma kluczowe znaczenie. Wybrana metoda inżynieryjna radzenia sobie z tym ciepłem determinuje ostateczny koszt energii elektrycznej pionowego tunelu aerodynamicznego :

Konwencjonalne chłodzenie: Aktywne chłodzenie

Wiele standardowych lub starszych tuneli wykorzystuje ciężkie zewnętrzne chillery i wymienniki ciepła typu radiatorowego:

• Narzut mocy: Mechaniczne chillery zużywają znaczną ilość dodatkowej energii, zwiększając miesięczny rachunek za prąd obiektu o 20% do 30% .
• Kara za spadek ciśnienia: Umieszczenie radiatorowych wymienników ciepła bezpośrednio w głównym obiegu kanału powietrznego tworzy opór aerodynamiczny. Opór ten zmusza główne silniki wentylatorów do cięższej pracy, marnując do 30% ich mocy tylko na pokonanie oporu.

Zaawansowane chłodzenie: Pasywna wentylacja

Firma TunnelTech zminimalizowała zużycie energii na chłodzenie, opracowując opatentowany system pasywnego chłodzenia (wentylacji):

• Aerodynamiczna wymiana powietrza: System wykorzystuje naturalne różnice ciśnień generowane przez przepływ powietrza w tunelu do usuwania gorącego powietrza i zasysania świeżego powietrza z otoczenia, bez konieczności stosowania mechanicznych agregatów chłodniczych.
• Do 60% oszczędności: Gdy temperatura na zewnątrz spada poniżej 30°C, pasywna wentylacja zapewnia do 60% oszczędności energii na kosztach chłodzenia , zmniejszając całkowite zużycie energii w obiekcie o 30% do 35% .
• Puste łopatki kierujące: W klimatach o temperaturze powyżej 30°C aktywny płyn chłodzący przepływa wewnątrz pustych łopatek kierujących w narożach kanałów. Rozprasza to ciepło bez wprowadzania jakichkolwiek fizycznych przeszkód w strumieniu powietrza, utrzymując płynny przepływ i eliminując aerodynamiczny spadek ciśnienia.

---

4. Najlepsze praktyki operacyjne w celu obniżenia kosztów energii

Oprócz zakupu wydajnego sprzętu, można również zoptymalizować codzienne operacje, aby zmniejszyć zużycie energii:

• Unikanie szczytowego zapotrzebowania: Współpracuj z lokalnymi dostawcami mediów, aby zidentyfikować godziny szczytowych taryf. Planuj intensywne sesje treningowe dla sportowców (które wymagają dużych prędkości wiatru i wysokiej mocy) poza godzinami szczytu, gdy stawki za energię elektryczną są niższe.
• Optymalizacja przemienników częstotliwości: Upewnij się, że zespoły wentylatorów wykorzystują wysokiej jakości indywidualne przemienniki częstotliwości (falowniki). Pozwala to systemowi na natychmiastową regulację prędkości wiatru między osobami latającymi, minimalizując straty energii w czasie przejść.

---

5. Podsumowanie: Wybór technologii chroni Twoją marżę

Zarządzanie zużyciem energii w tunelu aerodynamicznym to najskuteczniejszy sposób na zabezpieczenie wysokich marż operacyjnych. Tunel o niższym poborze mocy, czysty aerodynamicznie i chłodzony pasywnie przekłada się na niższe miesięczne rachunki, chroniąc Twój biznes przed zmiennością rynku energii.

Jeśli rozwijasz projekt i potrzebujesz prognozy efektywności energetycznej opartej na lokalnych danych klimatycznych, skontaktuj się z zespołem inżynierów ze Stuttgartu w firmie TunnelTech.
