Übersicht

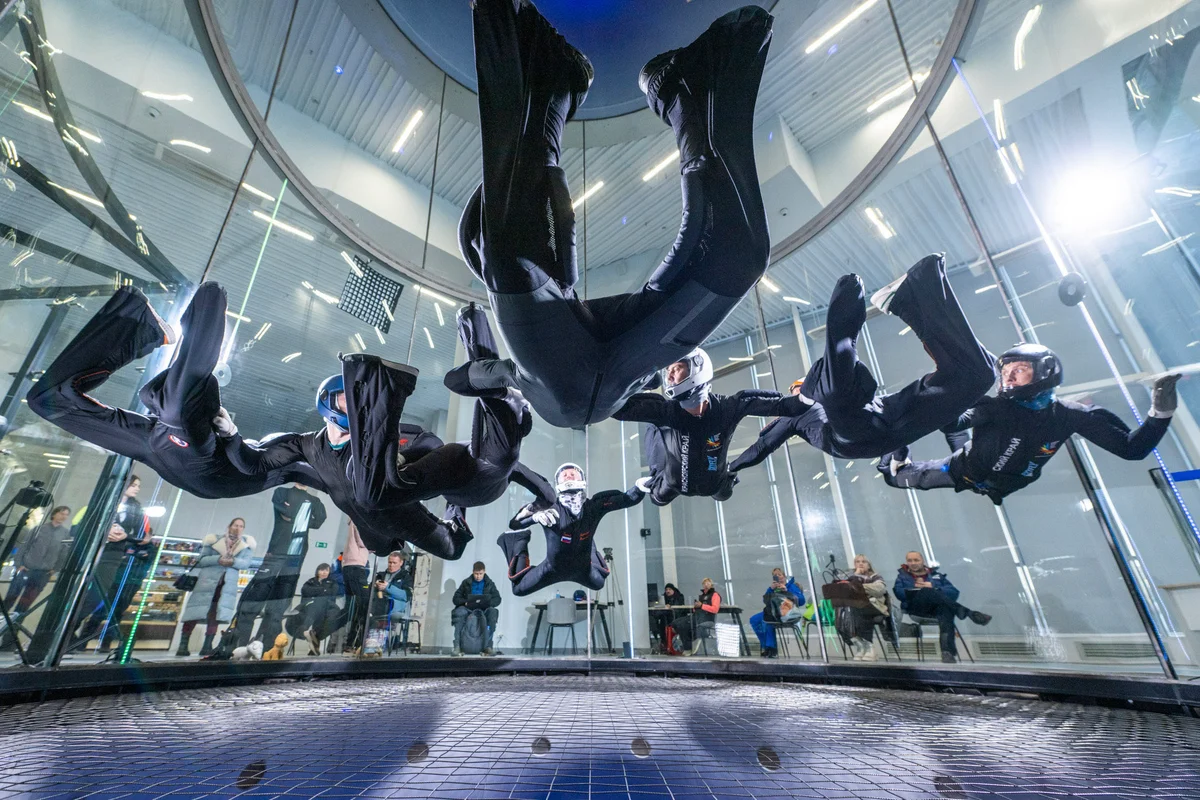

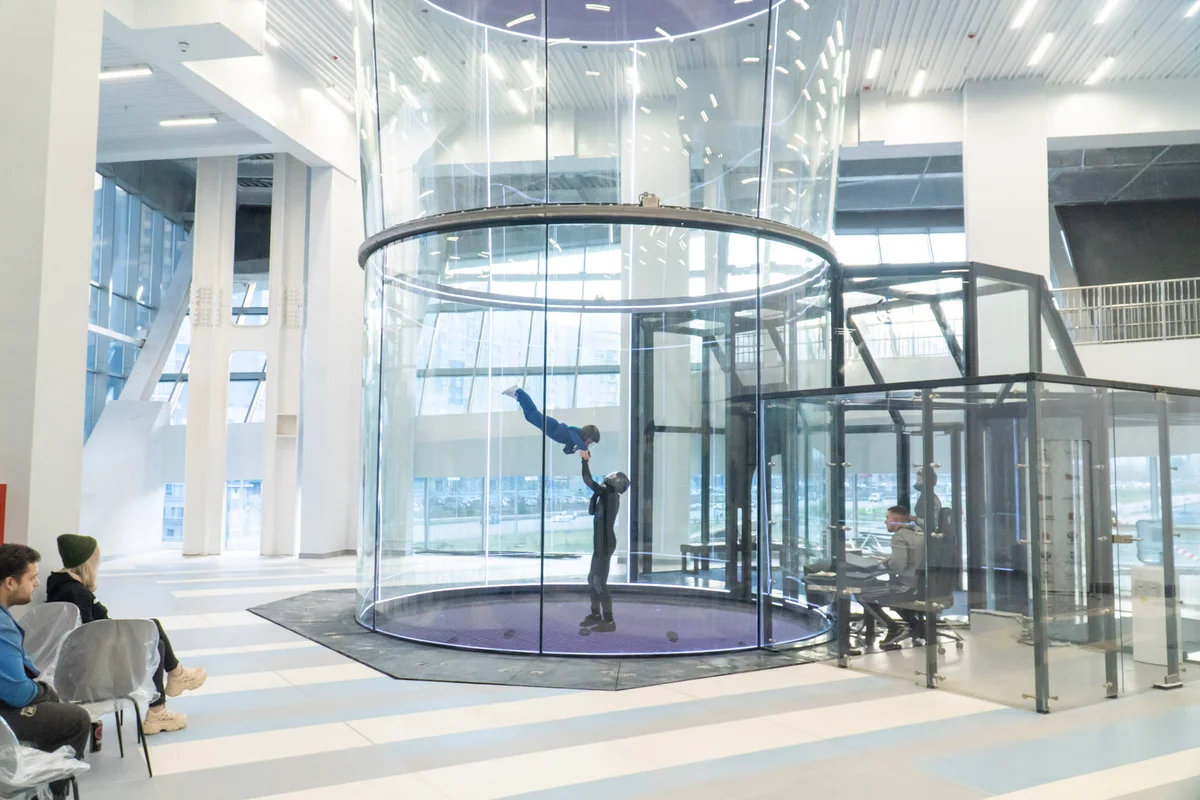

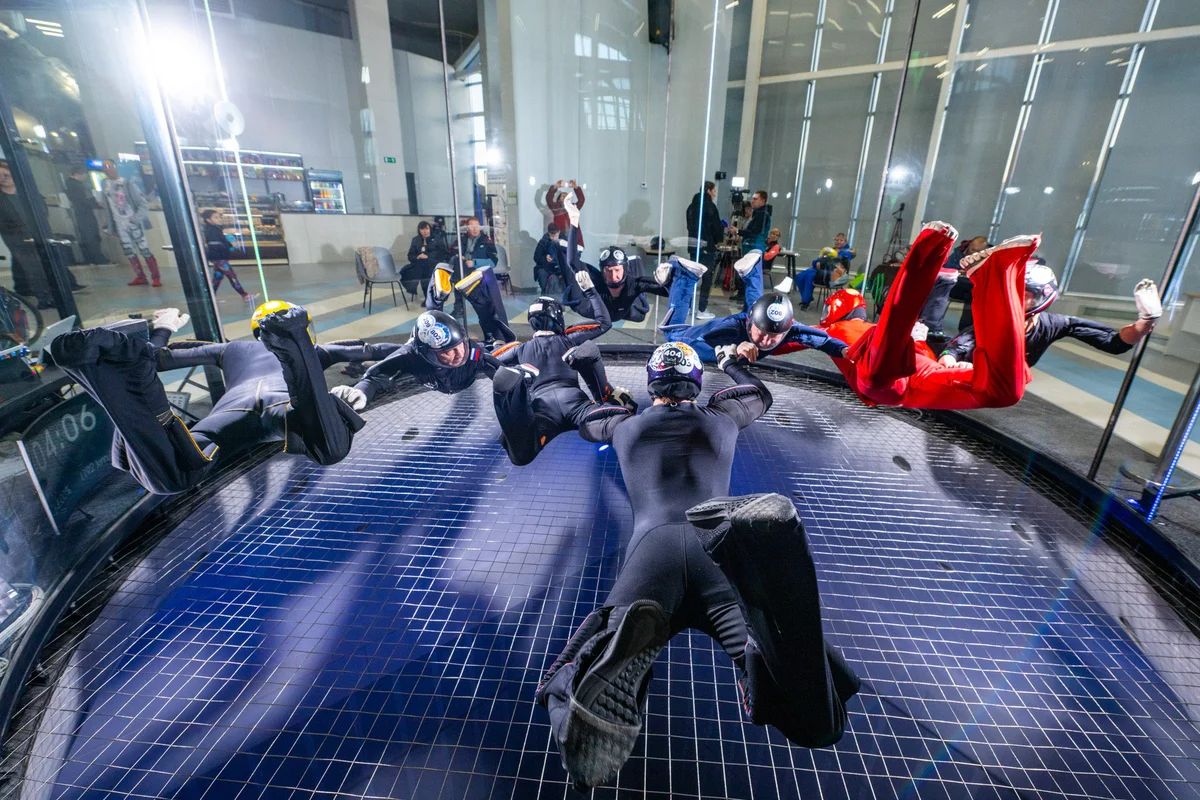

Mit seiner beeindruckenden Geräumigkeit bietet der TT52 PRO ein einzigartiges und aufregendes Flugerlebnis für sowohl Amateure als auch professionelle Flieger. Die vergrößerte Flugkammer ermöglicht das Training in allen modernen Indoor-Skydiving-Wettkampfdisziplinen, einschließlich der 8er-Formation und dynamischer Disziplinen. Der TT52 PRO ist der ideale Austragungsort für Weltmeisterschaften und andere hochrangige Indoor-Skydiving-Wettkämpfe. Seine herausragende Leistung, Sicherheit und Energieeffizienz machen ihn sowohl für Veranstalter als auch für Teilnehmer zu einer attraktiven Wahl. Besonders geeignet für dicht besiedelte Gebiete mit konkurrierenden 14-Fuß-Indoor-Skydiving-Projekten.

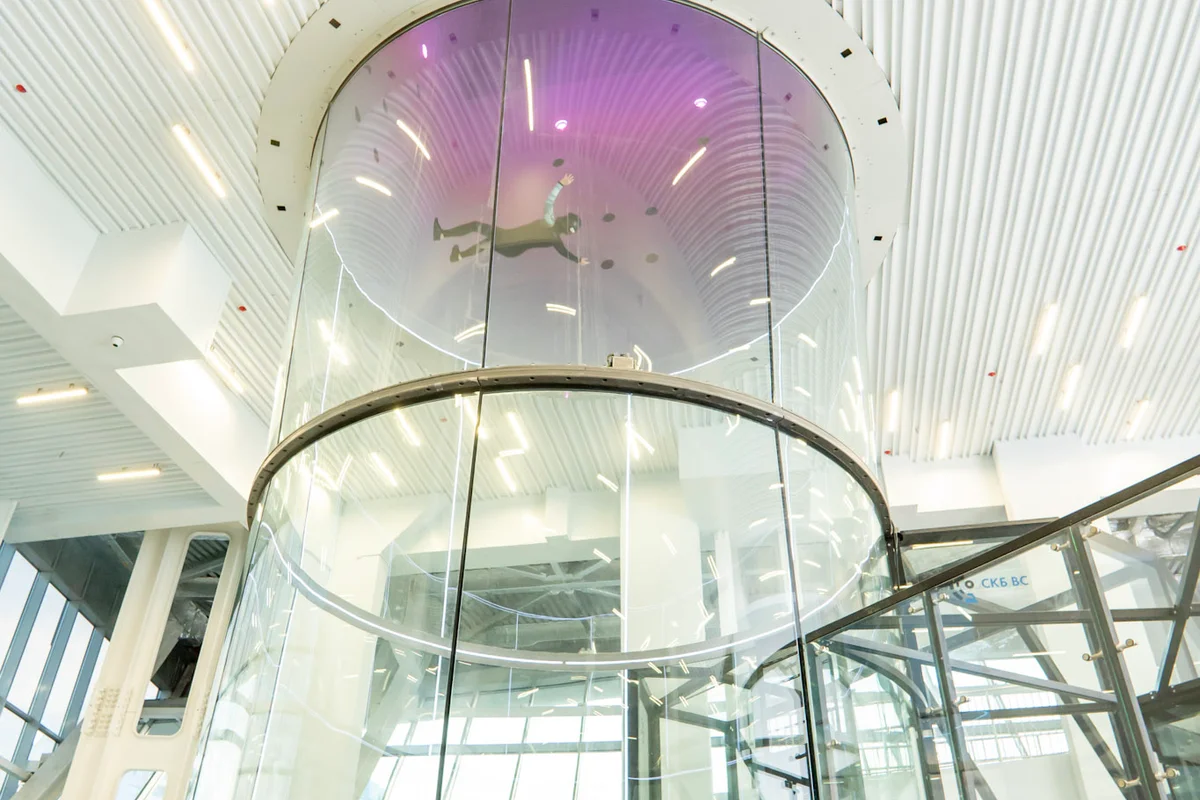

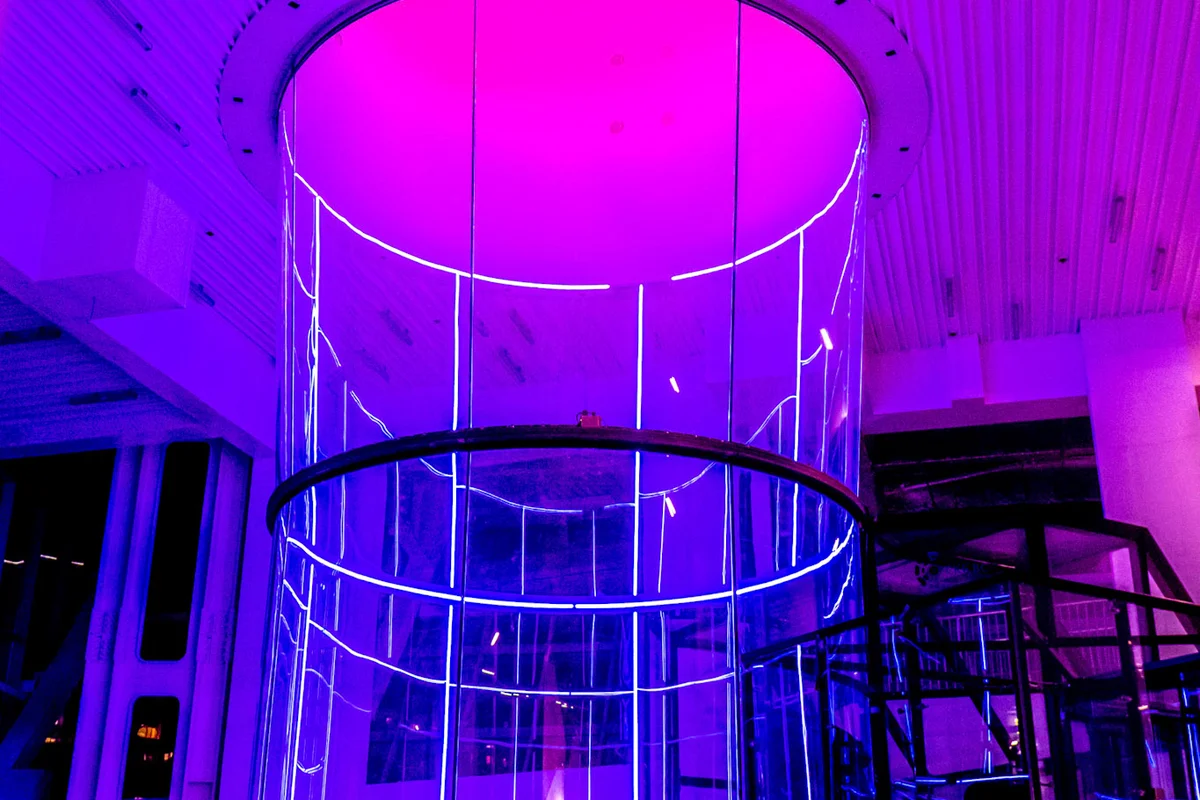

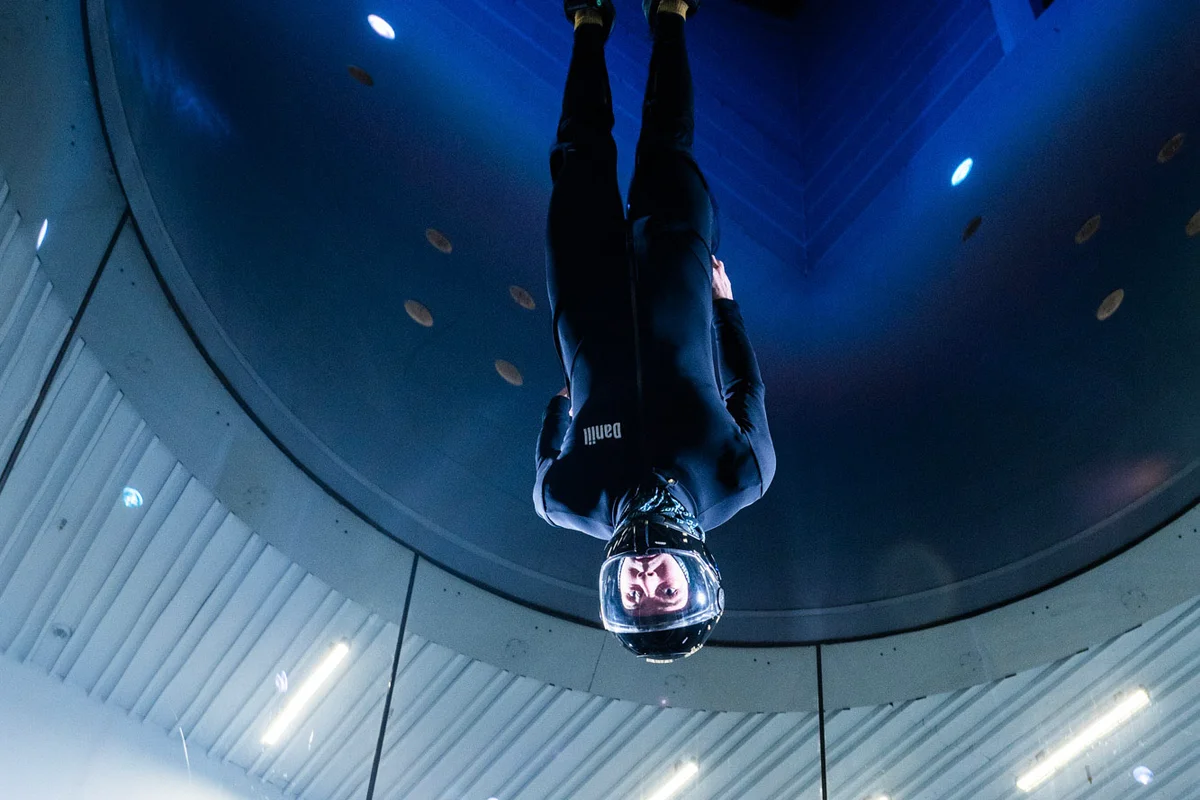

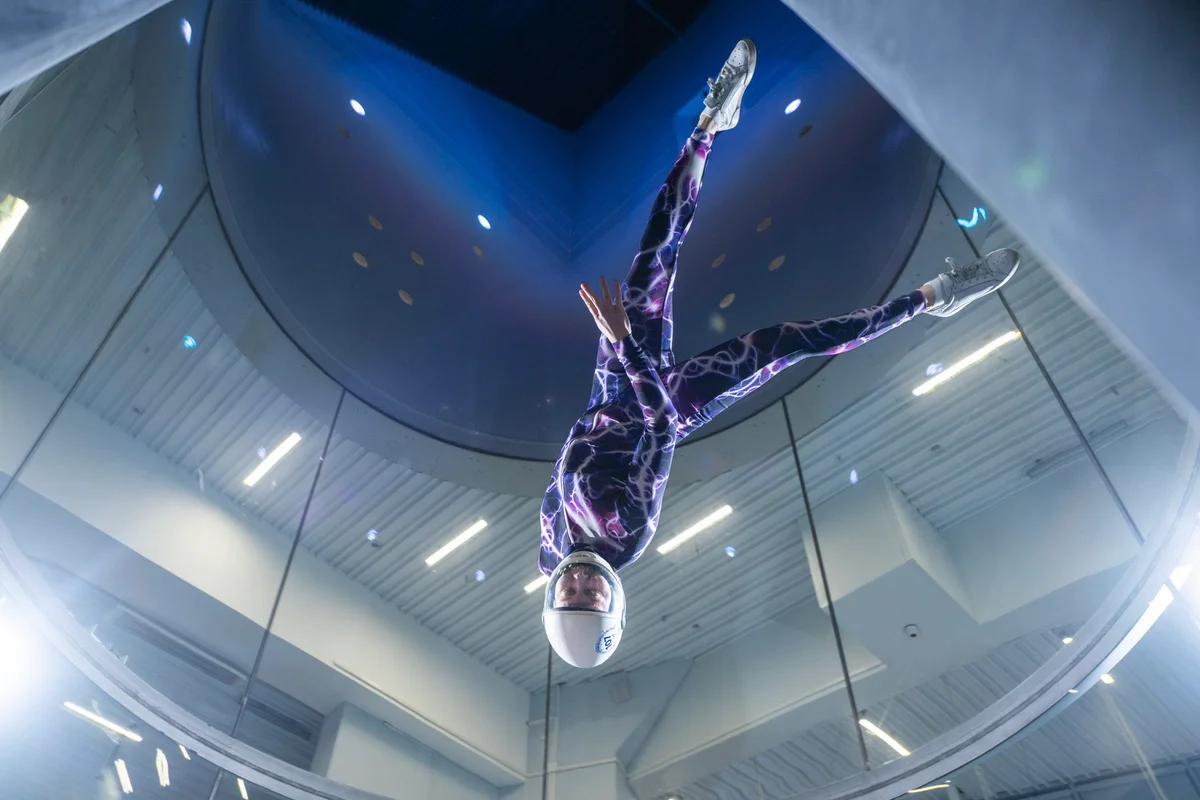

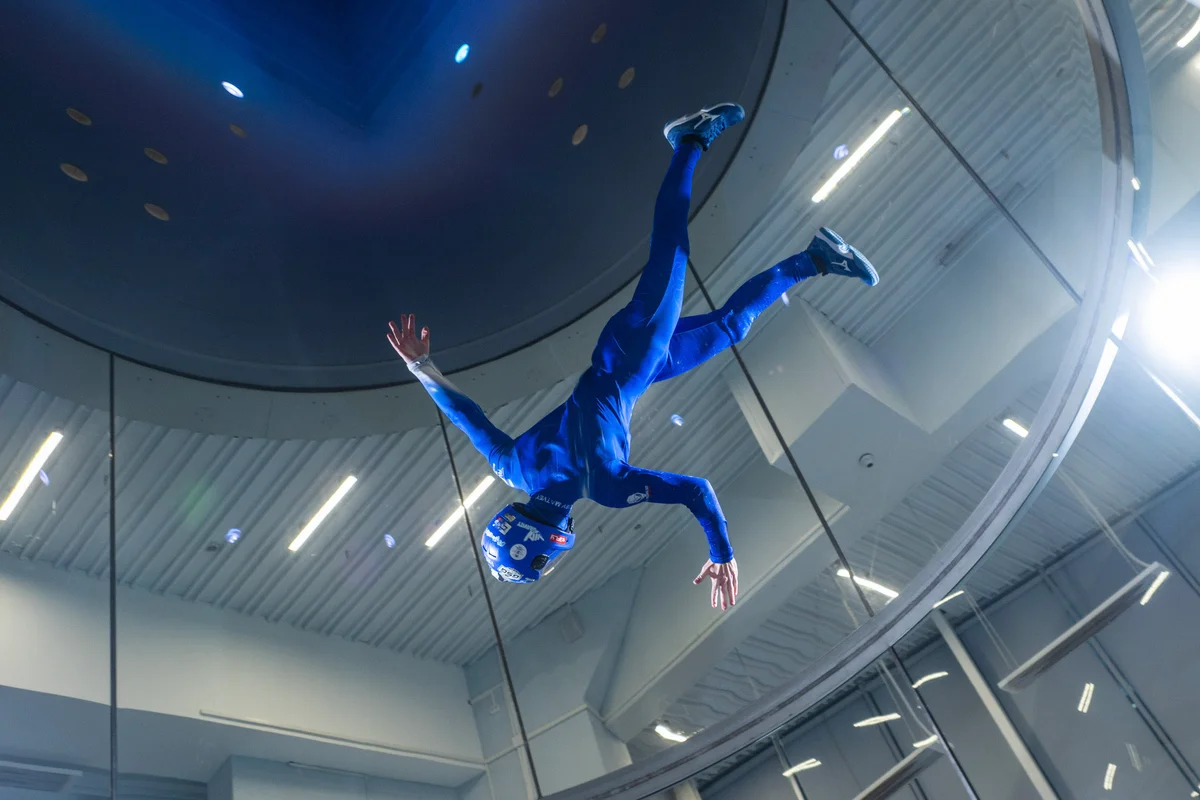

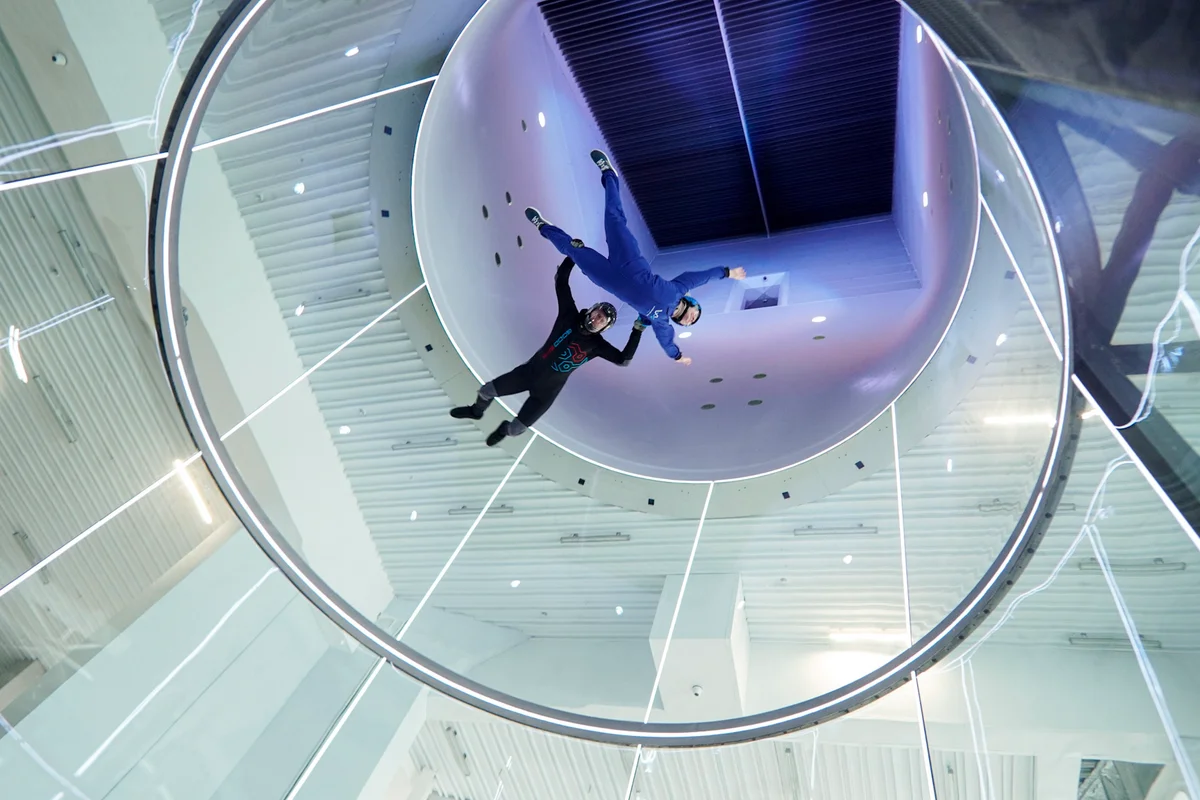

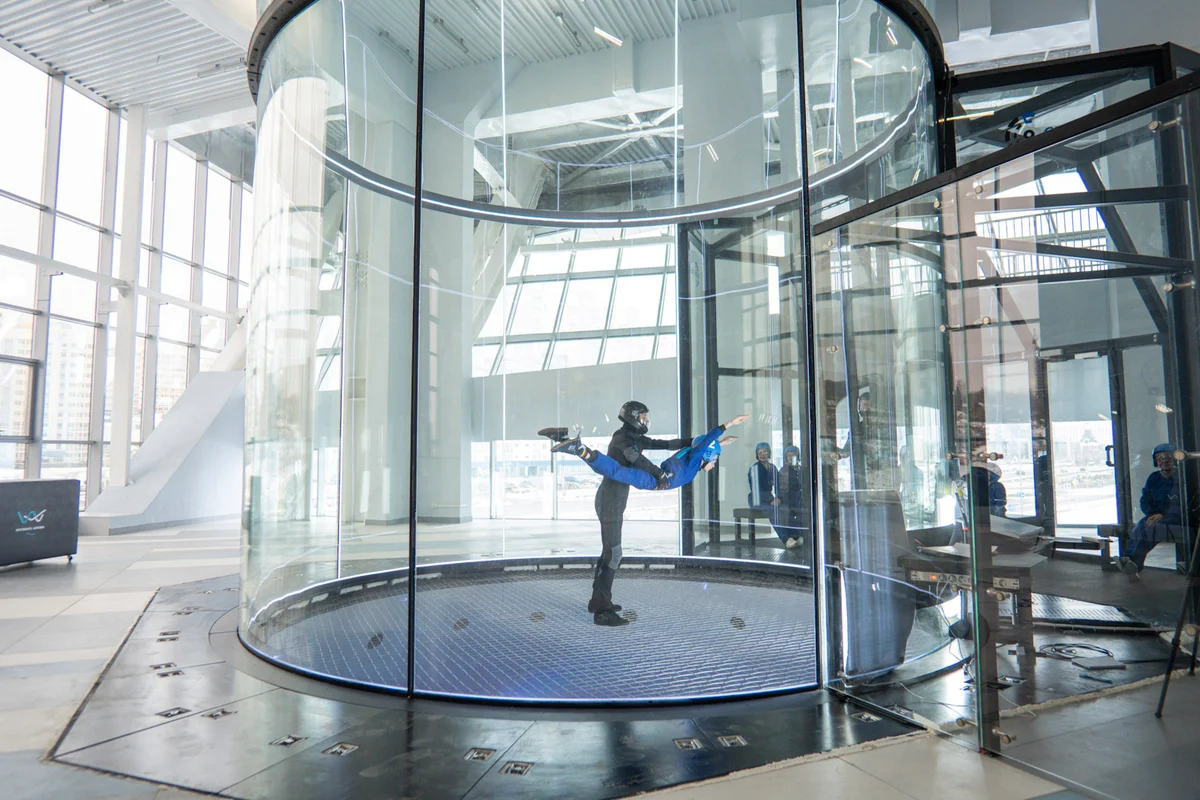

Die große Flugkammer mit einem Durchmesser von 5,2 Metern bietet reichlich Platz, um Indoor-Skydiving in seiner besten Form zu erleben. Der mehrstufige Glasbereich besteht aus einem 4 Meter hohen zylindrischen unteren Teil und einem 4 Meter hohen konischen oberen Teil. Das rahmenlose Design ermöglicht den besten Blick für sowohl Flieger als auch Zuschauer. Transparentes und äußerst langlebiges, chemisch verstärktes Glas garantiert maximale Sicherheit, selbst bei Trainingseinheiten mit Metallausrüstung.
Der TT52 PRO ist eine äußerst leistungsstarke Anlage, die sich für sportliches Training in Gruppen von bis zu 8 Personen sowie für militärisches Training mit voller Ausrüstung eignet. Die Betriebskosten sind ein wesentlicher Erfolgsfaktor für jedes Indoor-Skydiving-Projekt, insbesondere bei großformatigen Windtunneln. Das verbesserte aerodynamische Design des TT52 PRO umfasst 4 extragroße Axialventilatoren mit niedriger Drehzahl und Kohlefaserblättern, die im vertikalen Luftkanal angeordnet sind. Dieses Design verbessert die Energieeffizienz, senkt die Betriebskosten und ermöglicht einen nachhaltigeren Ansatz für das Indoor-Skydiving.

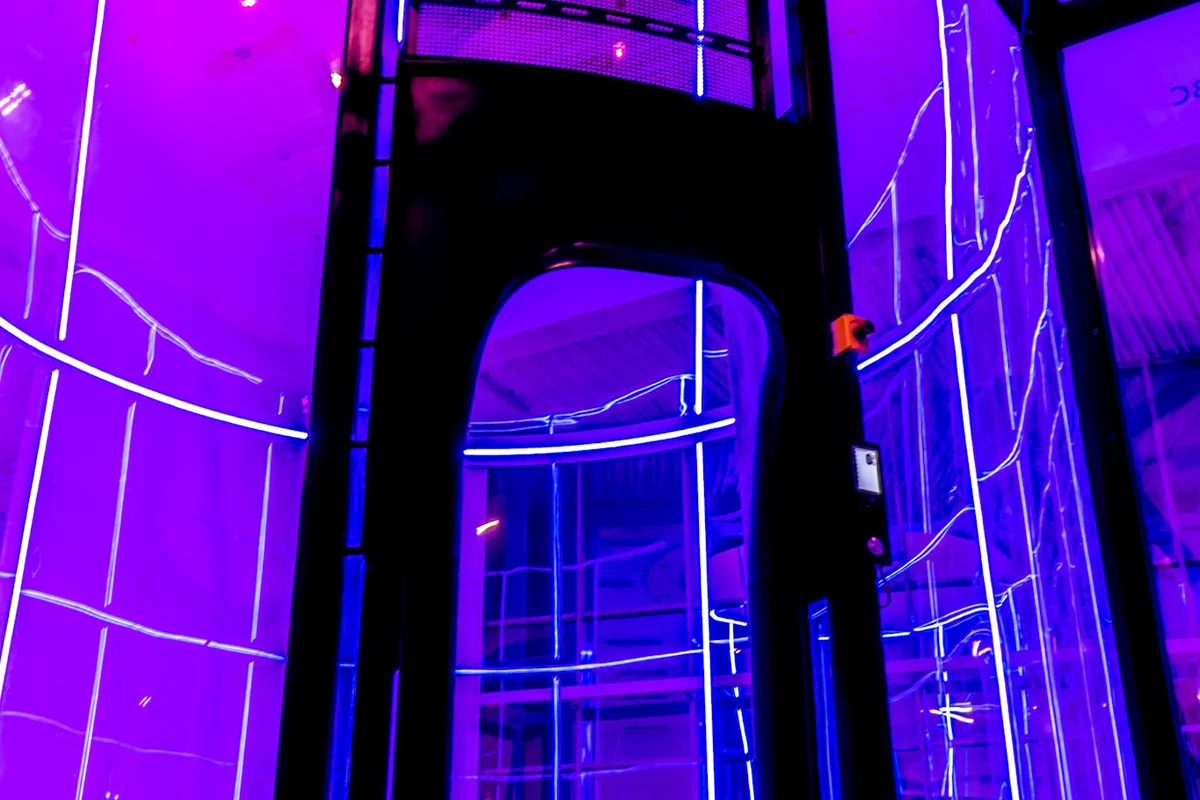

Mit Sicherheit als oberster Priorität verfügt der TT52 PRO über ein Diffusionsverhältnis der Flugkammer von 1,9, ein innovatives Sicherheitsnetz mit wandnaher Ablenkung und einen gebogenen, kollisionssicheren Eingang zur Flugkammer. Diese Merkmale, die von professionellen Fliegern sehr geschätzt werden, schaffen die sicherste Umgebung für Personen ohne Erfahrung im Indoor-Skydiving.
Um ein angenehmes Flugerlebnis in jeder Klimazone zu gewährleisten, ist der TT52 PRO sowohl mit einem umfassenden Belüftungssystem als auch mit einem optionalen aktiven Kühlsystem ausgestattet. In Regionen mit vorwiegend niedrigen Temperaturen kann das Belüftungssystem die Energieeffizienz weiter verbessern und zu zusätzlichen Einsparungen von bis zu 35 % führen. In heißen Klimazonen ist die Kühlung des Luftstroms unerlässlich. Das aktive Kühlsystem umfasst hohle Umlenkbleche, die die Luft effektiv kühlen und gleichzeitig die Luftstromqualität auf höchstem Niveau halten.
Geringe Lärmemissionen erhöhen die Eignung des TT52 PRO für eine Vielzahl von Projekten, insbesondere für solche, die darauf abzielen, Besucher zu begeistern und zu binden. Dieser Windtunnel eignet sich hervorragend für großflächige Einkaufszentren, Arenen und sportorientierte Einrichtungen sowie spezialisierte Skydiving-Zentren.
Spezifikation
Allgemeine Parameter
| Innendurchmesser der Flugkammer | 5,2 m (17′) |
| Standardhöhe des Glases | 8 m (26’2″) |
| Maximale Höhe des Glases | 20 m (65’6″) |
Abmessungen Doppelkreislauf
| Innendurchmesser der Flugkammer | 5,2 m (17′) |
| Standardhöhe des Glases | 8 m (26’2″) |
| Maximale Höhe des Glases | 20 m (65’6″) |
Abmessungen Einfachkreislauf
| Höhe | 38,5 m (126’3″) |
| Länge | 28,5 m (93’5″) |
| Breite | 11,2 m (36’7″) |
Stromanforderungen
| Leistungskapazität (min) | 1800 kW |
| Durchschnittlicher zeitgewichteter Stromverbrauch | 680 kW |
| Stromverbrauch @ 180 km/h | 500 kW |
| Standardleistungskapazität | 1800 kW |
| Erweiterte Leistungskapazität | 2000 kW |
| Beast-Leistungskapazität | 2240 kW |
Leistung
| Lärmpegel | 60 dBa (optional) |
| Darcy-Weissbach-Widerstandskoeffizient, Xi | 0,245 |
| Max. Geschwindigkeit bei Standardleistungskapazität | 275 km/h |
| Max. Geschwindigkeit bei erweiterter Leistungskapazität | 286 km/h |
| Max. Geschwindigkeit bei Beast-Leistungskapazität | 296 km/h |
Flugkammer
| Durchmesser | 5,2 m (17′) |
| Höhe (Minimum) | 21,2 m (69’6″) |
| Fläche | 21,22 m (69’6″) |
| Standard-Glashöhe | 8 m (26’2″) |
| Glasart | chemisch verstärkt, splitterfrei |
| Gesamtdicke des Glases | ≥50 mm |
| Weißglas | ja |
| Optionale maximale Glashöhe | bis zu 20 m (65’6″) |
| BASE-Jump-Kammerhöhe | 18 m (59′) |
| Patentiertes Sicherheitsnetz | ermöglicht langen Hub in Wandnähe |
| Sicherheitsnetz-Spanner | 2 pro Kabel |
| Geschwindigkeitsabfall (Diffusionsrate) | 1,9 |
| Eingangsportalform | gebogen, kollisionssicher |
| Eingangsportalmaterial | stoßdämpfender Gummi |
| Geschwindigkeitsabfall im Eingangsbereich | ≤1% |
Dekompressionskammer
| Schleusentüren | automatisiert |
| Notausgang der Schleuse | ja |
| Sanfte Dekompression | ja |
Axialventilatoren
| Lieferant | Tunneltech, Deutschland |
| Anzahl | 4 |
| Leistung (pro Ventilator) bei Standardleistungskapazität | 450 kW |
| Leistung (pro Ventilator) bei erweiterter Leistungskapazität | 500 kW |
| Leistung (pro Ventilator) bei Beast-Leistungskapazität | 560 kW |
| Standort | Rückluftschacht |
| Ausrichtung der Achse | vertikal |
| Durchmesser | 3,37 m (11′) |
| Effektive Querschnittsfläche | 7,68 m² |
| Material der Blätter | Kohlefaser |
| Anzahl der Blätter | 8 |
| Automatisierte Schmierung | ja |
Luftkanäle
| Material des FC-Luftstrahls (FC-Kontraktion) | FRP |
| Material des FC-Diffusors | Glas |
| Material der vertikalen Rückluftkanäle | FRP/Stahl |
Klimakontrolle
| Belüftung (auch Passive Kühlung genannt) | ja |
| Maximales Verhältnis von Belüftung zu Luftstrom | 22% |
| Aktives Kühlsystem | ja (optional) |
| Zusätzlicher Widerstand durch aktives Kühlsystem | 0 Pa (kein Widerstand) |
| Art der aktiven Kühlung | über Umlenkbleche |
| Empfohlene Kühlleistung des Kälteaggregats | 1200 kW (4.094.570 BTU/h) |
Beleuchtung
| Farbige LED-Hintergrundbeleuchtungsstreifen zwischen Glasplatten | ja, flimmerfrei (optional) |
| Leistung der LED-Streifen pro m | 10 W |
| Bildfrequenz der LED-Streifen | 60 fps |
| LED-Projektoren | ja, flimmerfrei (optional) |
| Standardanzahl der installierten LED-Projektoren (optional) | 8 – 32 (optional) |
| Max. Leistung der LED-Projektoren | 90 W |
| Max. Lichtstromleistung der LED-Projektoren | R:1950 G:2700 B:750 Lumen |
| Dimmbarkeit der LED-Projektoren | 0 – 100% |
| LED-Steuerung vom Hauptpanel | ja |
| LED-Anti-Flimmer-Funktion | Hochfrequenz-PWM |
| PWM-Frequenz der LED-Projektoren | 1 kHz |
| Farbtiefe der LED | 24 Bit, 16.777.216 Farben |
| Farbtiefe der LED-Projektoren | 36 Bit, 64 Mrd. Farben |
Steuerungen
| Hauptsteuerungsanzeige | 28″ |
| Touchscreen-Hauptpanel | ja |
| Informationsanzeige der Flugkammer | 31,5″ |
| Geschwindigkeitsregler am Bedienpult | autonomer Drehknopf |
| Geschwindigkeitsregler in der Wartezone | autonomer Drehknopf |
| Geschwindigkeitsregler in der Basiskammer | autonomer Drehknopf |
| Auflösung des Geschwindigkeitsregler-Drehknopfs | 0,1% |
Umlenkbleche
| Sehne | 500 mm |
| Sehne-zu-Abstand-Verhältnis | ≥3:1 |
| Material | Aluminium |
| Oberflächenbehandlung | eloxiert |
| Kühlkanäle | 6 |
| Wärmeübertragungsverhältnis der Umlenkbleche pro Meter bei 10-35 m/s Luftstromgeschwindigkeit | >105 (±15) W/(m*K) |
| TT52Pro Doppelkreislauf (PF52DL) | TT52Pro Einfachkreislauf (PF52SL) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
PF52DL Bauanforderungen (Kurzfassung) – k. A. |
|
|||||||||||||||
|
|
PF52DL Technical Documentation can be developed on request. Please see PF52SL model documentation. |
|
PF52SL Technische Dokumente (Vollversion). Der Download wird für registrierte Benutzer verfügbar sein. Inhalt des Dokumentenarchivs:
|
||||||||||||||
